Описание

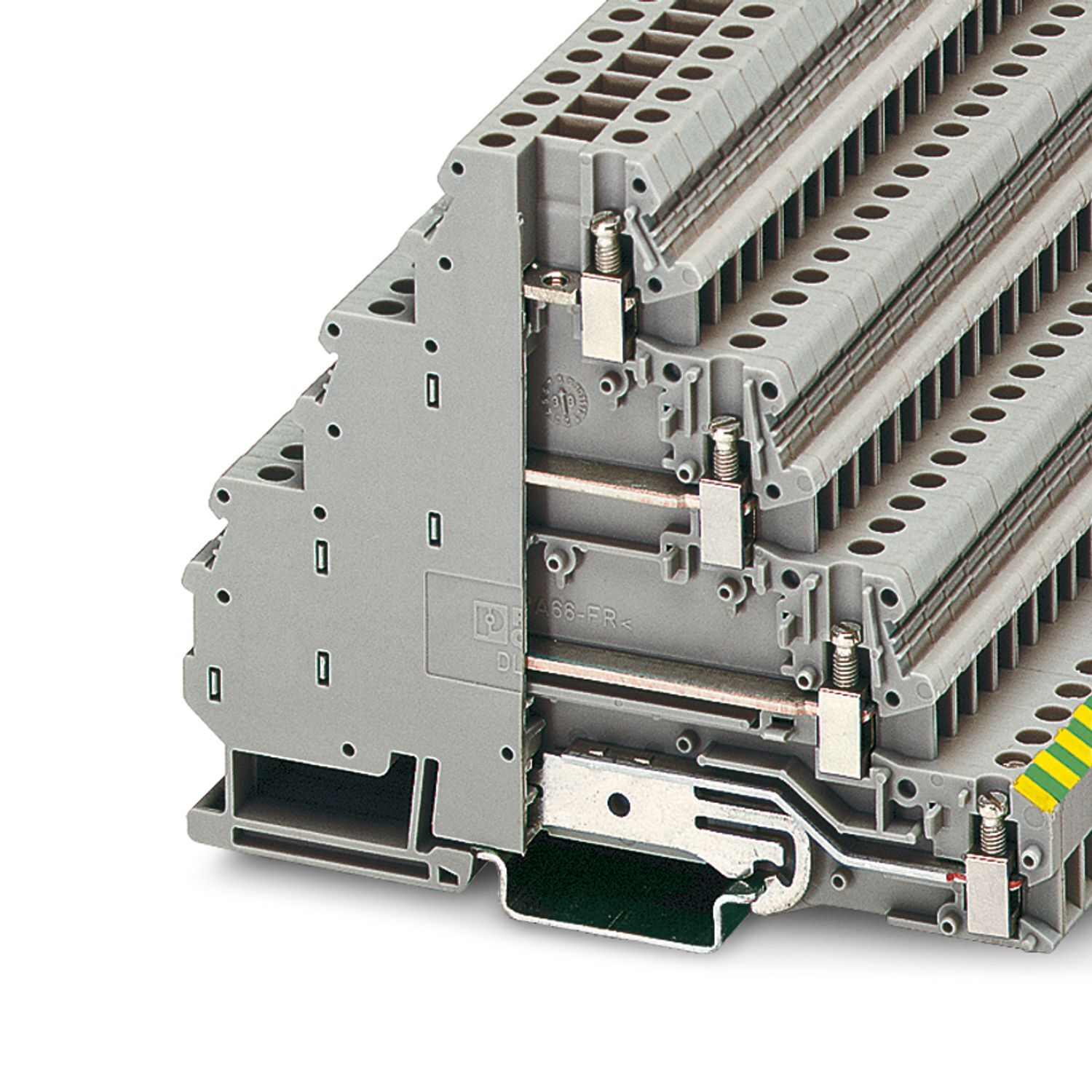

Клемма для подключения электродвигателя, номинальное напряжение: 400 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918172299
Габариты (ДxШxВ, см):
6.2x86.5x103.5
Номер артикула
3011999
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
4
Количество точек подключения
7
Товар доставляется
да
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
44,4 g
Вес/шт. (без упаковки)
44,4 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-podklucenia-elektrodvigatela-dlk-4-pe-3011999,
https://www.phoenixcontact.com/ru-kz/produkty/klemmy-elektrodvigatelya-dlk-4-pe-3011999
Тип изделия
Клеммы электродвигателя
Потенциалы
3
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 4 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
34 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
400 В
Ширина
6,2 мм
Высота
103,5 мм
Глубина на NS 35/7,5
86,5 мм
Глубина на NS 35/15
94 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE1225
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAxMTk5OQ/downloads/7970483?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAxMTk5OQ/downloads/8042022?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,2 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Стойкость к кратковременным токам 4 мм²
0,48 кA
Ярус 1+2+3
Ярус 1+2+3
Производитель
Phoenix Contact
Ключ изделия
BE1225
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz0203250, ссылкаPxCkz0203425, ссылкаPxCkz0203519, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1051003, ссылкаPxCkz0824992, ссылкаPxCkz1051016, ссылкаPxCkz1051029, ссылкаPxCkz1051032, ссылкаPxCkz1051414, ссылкаPxCkz1051430, ссылкаPxCkz0818085, ссылкаPxCkz0824589, ссылкаPxCkz0828736, ссылкаPxCkz0829602, ссылкаPxCkz3022218, ссылкаPxCkz3022276, ссылкаPxCkz0800886, ссылкаPxCkz1201442, ссылкаPxCkz1201413, ссылкаPxCkz1205053
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0808024,https://www.phoenixcontact.com/kz/products/0808037,https://www.phoenixcontact.com/kz/products/1663284,https://www.phoenixcontact.com/kz/products/2905491,https://www.phoenixcontact.com/kz/products/3210442,https://www.phoenixcontact.com/kz/products/1104972,https://www.phoenixcontact.com/kz/products/2961202,https://www.phoenixcontact.com/kz/products/2967044,
ссылкаPxCkz0808024,ссылкаPxCkz0808037,ссылкаPxCkz1663284,ссылкаPxCkz2905491,ссылкаPxCkz3210442,ссылкаPxCkz1104972,ссылкаPxCkz2961202,ссылкаPxCkz2967044
ECLASS-13.0
27250104
ECLASS-15.0
27250104
UNSPSC 21.0
39121400
CO2e кг
0,426 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250104 ECLASS-15.0 27250104 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3011999
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
98573a71-7c29-4444-a6dc-31c467088f25
насколько известно, действует освобождение от исполнения требований
6(c)
Максимально допустимая нагрузка по току
32 A
