Описание

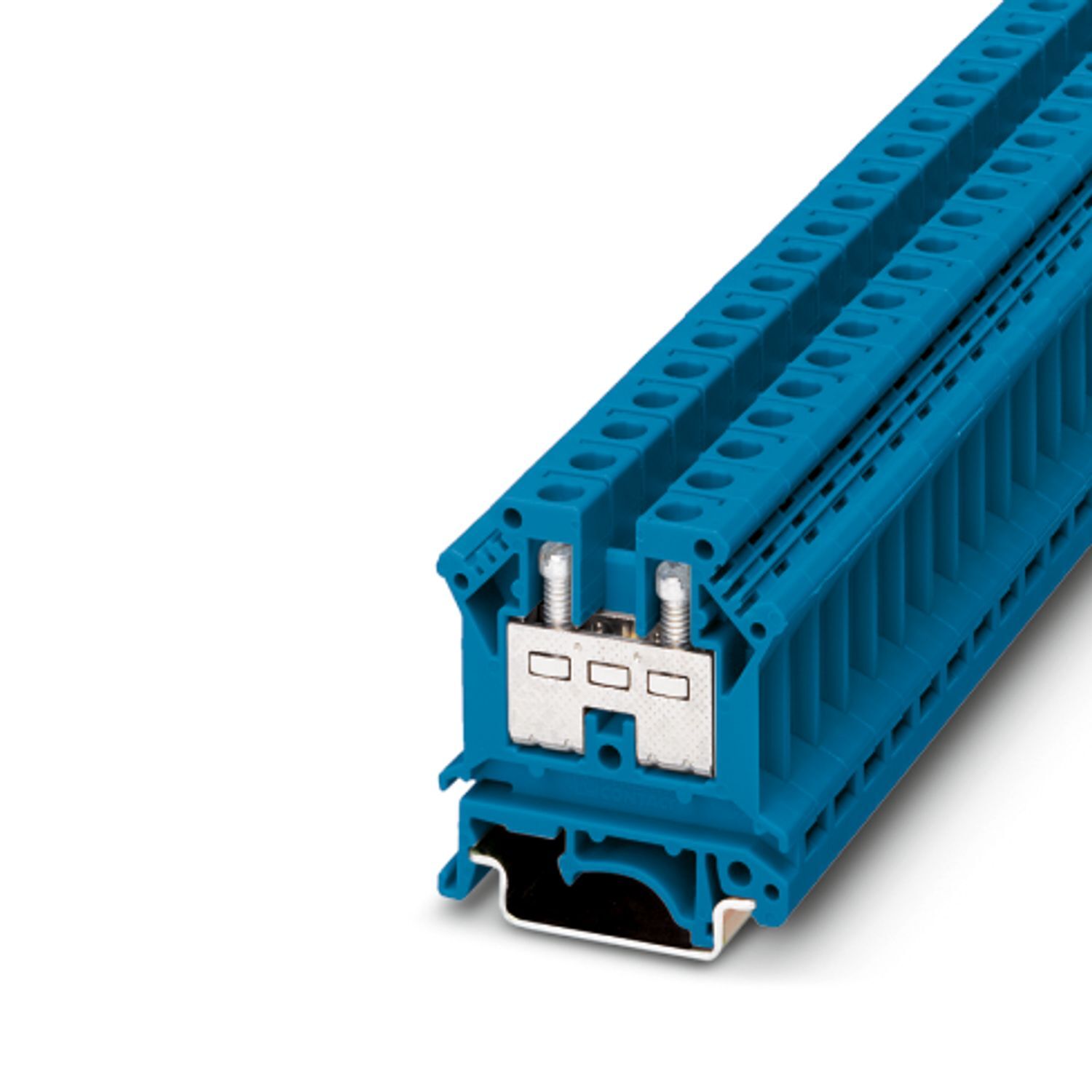

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 57 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
15,77 g
Вес/шт. (без упаковки)
14,928 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-10-bu-3005099
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК),
26 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
Сечение с жесткой гребенчатой перемычкой
6 мм²
Сечение с гибкой гребенчатой перемычкой
6 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Номинальный ток
57 A,
50 A,
55 A
Номинальное напряжение
800 В,
600 В
Ширина крышки
1,8 мм
Ширина
8,2 мм
Высота
42,5 мм
Глубина на NS 32
52 мм
Глубина на NS 35/7,5
47 мм
Глубина на NS 35/15
54,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3005099
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MzAwNTA5OQ/downloads/8068067?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwNTA5OQ/downloads/8068093?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UK
Подключение согласно стандарту
UL,
CSA,
МЭК / EN
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Стойкость к кратковременным токам 10 мм²
1,2 кA
Все характеристики
