Описание

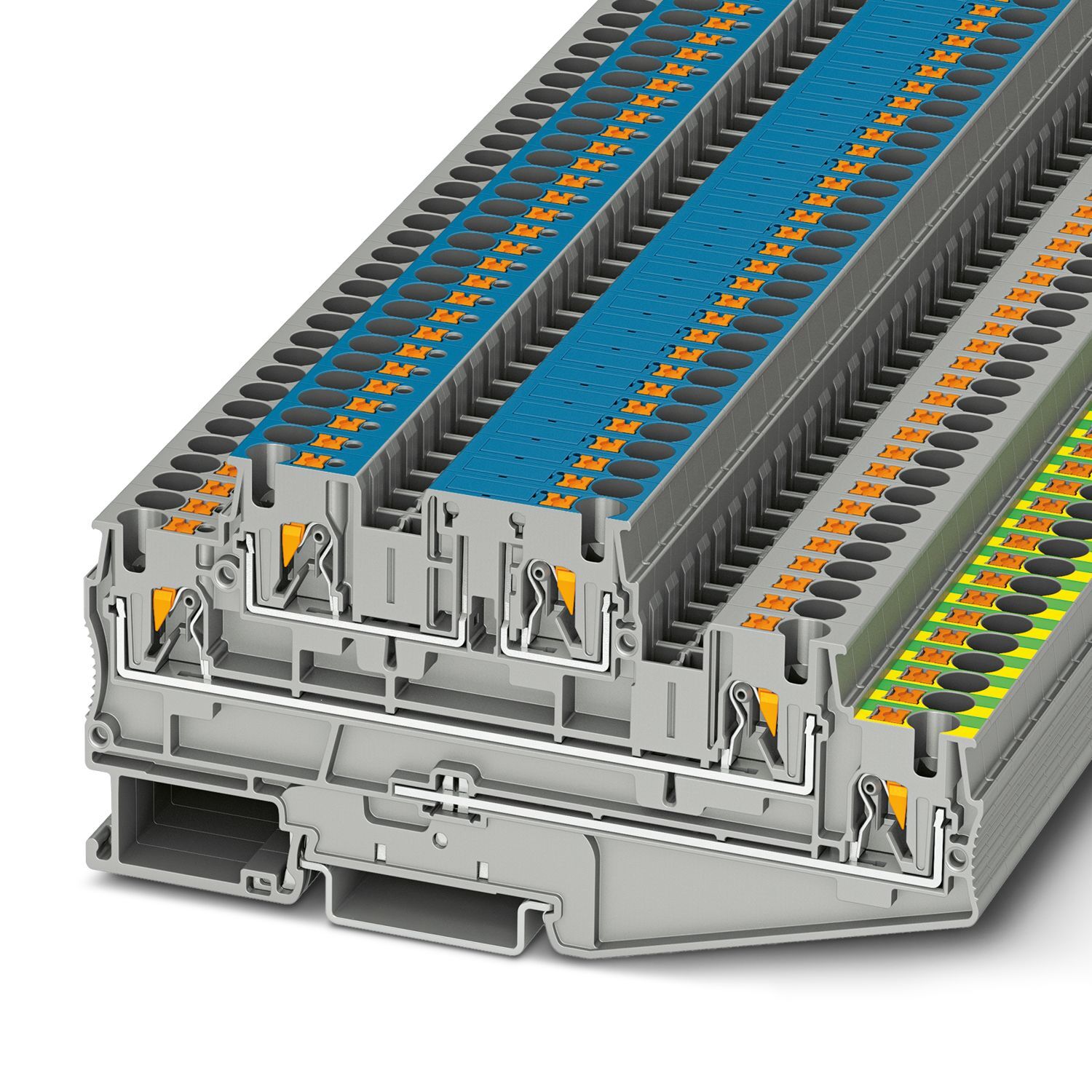

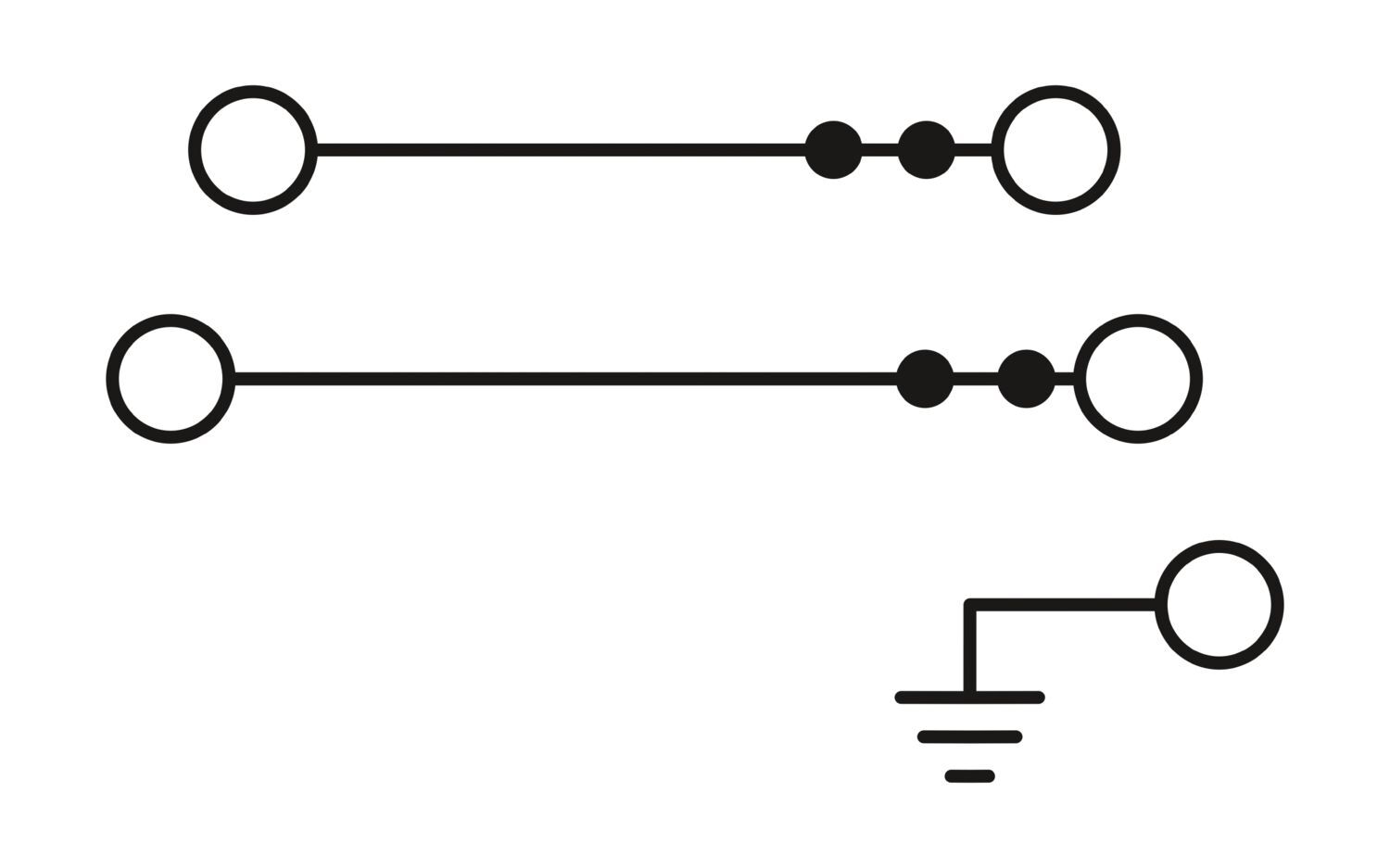

Многоярусный клеммный модуль, номинальное напряжение: 500 В, номинальный ток: 30 A, количество точек подсоединения: 5, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Номинальное сечение
4 мм²
Количество рядов
3
Количество точек подключения
5
Товар доставляется
да
Глубина
54,5 мм
advatnages
Просто и без инструмента подсоединять напрямую многовыводные разъемы push-in
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
29,88 g
Вес/шт. (без упаковки)
28 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-pt-4-pe-l-n-3002614
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 6 мм²,
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²,
0,25 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
30 A,
20 A
Максимальный ток нагрузки
32 A (при сечении жесткого провода 6 мм²),
20 A,
32 A (6 мм²),
20 A (6 мм²)
Номинальное напряжение
500 В
Ширина
6,2 мм
Высота
119,5 мм
Глубина на NS 35/7,5
56 мм
Глубина на NS 35/15
63,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3002614
Ценовая группа
BE2225
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzAwMjYxNA/downloads/7911453?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjYxNA/downloads/7911485?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-3
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1 мм²
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 3 G Ex ec llC Gc
Температурный диапазон применения
-60 °C ... 125 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3002619 D-PT 4-PE/L/HESI
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 10
Возможности подключения, гибкие проводники
0,2 мм² ... 4 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
0,58г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
28 A / 4 мм²
при перемыкании перемычкой
275 В
Расчетное напряжение изоляции
250 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
275 В
Расчетный ток
29 A (4 мм²),
20 A (4 мм²)
Контактное сопротивление
0,9 мΩ,
1,7 мΩ
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
- для соединения несмежных клемм
275 В
- перемычки требуемой длины с крышкой
275 В
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
Сечение жесткого провода [AWG]
20 ... 10 (пересчитано согласно МЭК)
Ярус-взрывобезопасность 3-ий ярус
Ярус-взрывобезопасность 3-ий ярус
Ярус 1
Ярус 1
Ярус 2
Ярус 2
Ярус 1 Сечение проводников, подсоединяемых без инструмента
Ярус 1 Сечение проводников, подсоединяемых без инструмента
Ярус 2 Сечение проводников, подсоединяемых без инструмента
Ярус 2 Сечение проводников, подсоединяемых без инструмента
Повышение температуры
40 К (29 A/4 мм²),
35 К (20 A/4 мм²)
Все характеристики
