Описание

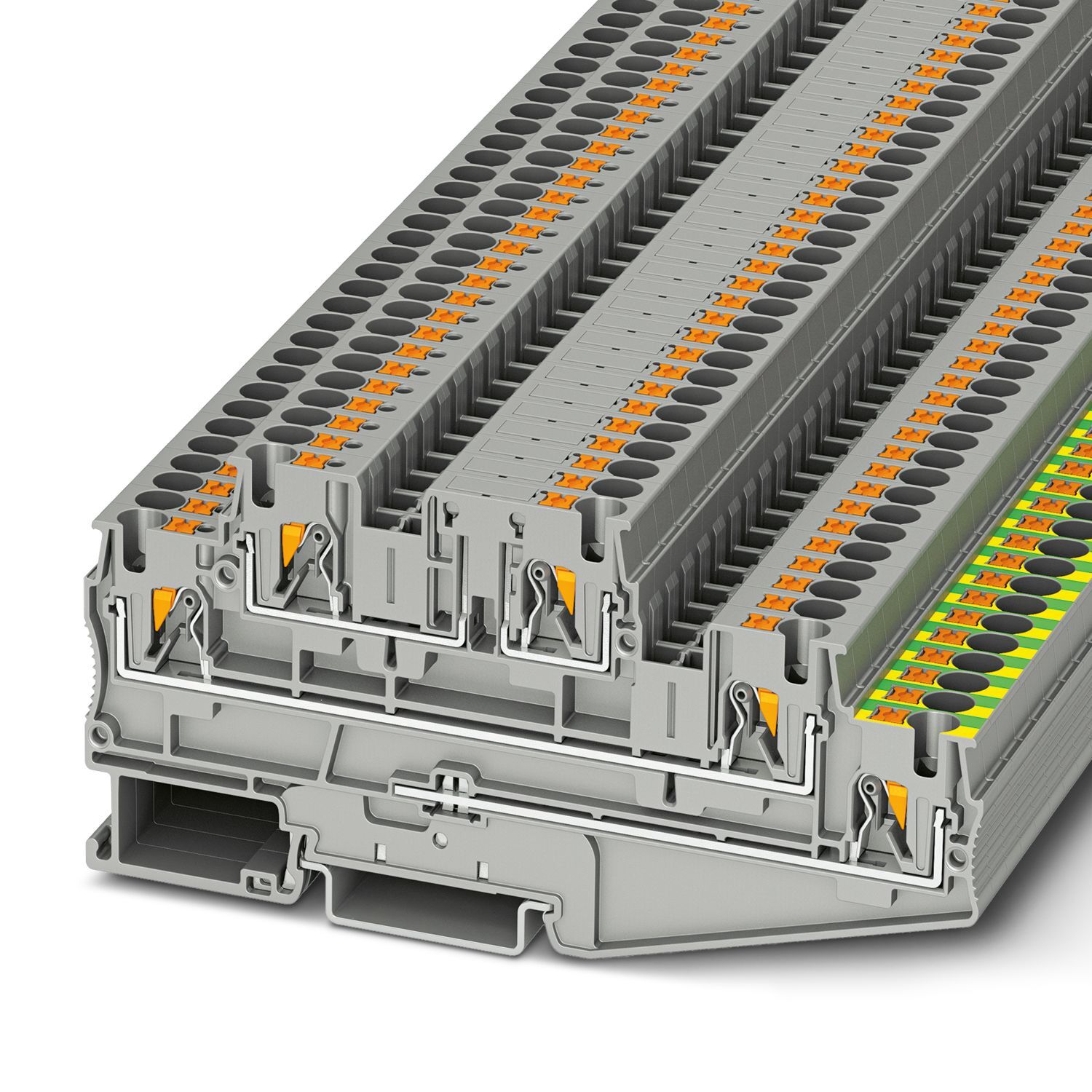

Многоярусный клеммный модуль, номинальное напряжение: 500 В, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626370262
Габариты (ДxШxВ, см):
6.2x54.5x119.5
Номер артикула
3002613
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
3
Количество точек подключения
5
Товар доставляется
да
Глубина
54,5 мм
Преимущества_
Просто и без инструмента подсоединять напрямую многовыводные разъемы push-in
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
30,265 g
Вес/шт. (без упаковки)
29,734 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-pt-4-pe-l-l-3002613,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-pt-4-pell-3002613
Тип изделия
Многоярусный клеммный модуль
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 6 мм²,
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²,
0,25 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
30 A,
20 A
Максимальный ток нагрузки
32 A (при сечении жесткого провода 6 мм²),
20 A,
32 A (6 мм²),
20 A (6 мм²)
Номинальное напряжение
500 В
Ширина
6,2 мм
Высота
119,5 мм
Глубина на NS 35/7,5
56 мм
Глубина на NS 35/15
63,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2225
Номер таможенного тарифа
85369010
Страна происхождения
CN,
IN
downloads
https://www.phoenixcontact.com/product/product/MzAwMjYxMw/downloads/7911452?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjYxMw/downloads/7911484?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-3
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1 мм²
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 3 G Ex ec llC Gc,
II 3 G Ex ec llC Gc
Температурный диапазон применения
-60 °C ... 125 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3002619 D-PT 4-PE/L/HESI
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 10
Возможности подключения, гибкие проводники
0,2 мм² ... 4 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
0,58г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
19 A / 4 мм²
при перемыкании перемычкой
275 В
Расчетное напряжение изоляции
250 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
275 В
Расчетный ток
29 A (4 мм²),
20 A (4 мм²)
Контактное сопротивление
0,9 мΩ,
1,7 мΩ
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
- для соединения несмежных клемм
275 В
- перемычки требуемой длины с крышкой
275 В
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
Сечение жесткого провода [AWG]
20 ... 10 (пересчитано согласно МЭК)
Ярус-взрывобезопасность 3-ий ярус
Ярус-взрывобезопасность 3-ий ярус
Ярус 1
Ярус 1
Ярус 2
Ярус 2
Ярус 1 Сечение проводников, подсоединяемых без инструмента
Ярус 1 Сечение проводников, подсоединяемых без инструмента
Ярус 2 Сечение проводников, подсоединяемых без инструмента
Ярус 2 Сечение проводников, подсоединяемых без инструмента
Повышение температуры
40 К (29 A/4 мм²),
35 К (20 A/4 мм²)
Производитель
Phoenix Contact
Ключ изделия
BE2225
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3030336, ссылкаPxCkz3030242, ссылкаPxCkz3030255, ссылкаPxCkz3030349, ссылкаPxCkz1008238, ссылкаPxCkz3030271, ссылкаPxCkz3030365, ссылкаPxCkz3033715, ссылкаPxCkz3001594, ссылкаPxCkz3001595, ссылкаPxCkz3001596, ссылкаPxCkz3033716, ссылкаPxCkz3033812, ссылкаPxCkz3036932, ссылкаPxCkz3036945, ссылкаPxCkz3036958, ссылкаPxCkz3036961, ссылкаPxCkz3032198, ссылкаPxCkz3032208, ссылкаPxCkz3032211, ссылкаPxCkz3002619, ссылкаPxCkz1029563, ссылкаPxCkz3270540, ссылкаPxCkz3270541, ссылкаPxCkz3270519, ссылкаPxCkz3270522, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz0808710, ссылкаPxCkz0825027, ссылкаPxCkz0818140, ссылкаPxCkz0824646, ссылкаPxCkz0828746
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1054722,https://www.phoenixcontact.com/kz/products/3210541,https://www.phoenixcontact.com/kz/products/3025888,https://www.phoenixcontact.com/kz/products/1019443,https://www.phoenixcontact.com/kz/products/3210596,https://www.phoenixcontact.com/kz/products/3260157,https://www.phoenixcontact.com/kz/products/2200149,https://www.phoenixcontact.com/kz/products/2702652,https://www.phoenixcontact.com/kz/products/3260100,
ссылкаPxCkz1054722,ссылкаPxCkz3210541,ссылкаPxCkz3025888,ссылкаPxCkz1019443,ссылкаPxCkz3210596,ссылкаPxCkz3260157,ссылкаPxCkz2200149,ссылкаPxCkz2702652,ссылкаPxCkz3260100
Совместимые товары_2
ссылкаPxCkz0829665, ссылкаPxCkz0808749, ссылкаPxCkz0808765, ссылкаPxCkz0810834, ссылкаPxCkz0810876, ссылкаPxCkz3048577, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz3030925, ссылкаPxCkz1205066, ссылкаPxCkz0811228, ссылкаPxCkz1213144, ссылкаPxCkz1213154, ссылкаPxCkz1213146, ссылкаPxCkz1213156, ссылкаPxCkz1212045, ссылкаPxCkz1212046, ссылкаPxCkz1212719, ссылкаPxCkz1212720, ссылкаPxCkz1212034, ссылкаPxCkz1212037, ссылкаPxCkz1212038, ссылкаPxCkz1212043, ссылкаPxCkz1212721, ссылкаPxCkz1212072
ECLASS-13.0
27250104
ECLASS-15.0
27250104
UNSPSC 21.0
39121400
CO2e кг
0,4 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250104 ECLASS-15.0 27250104 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3002613
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
32 A
верхний ярус
275 В
нижний ярус
275 В
средний ярус
300 В
