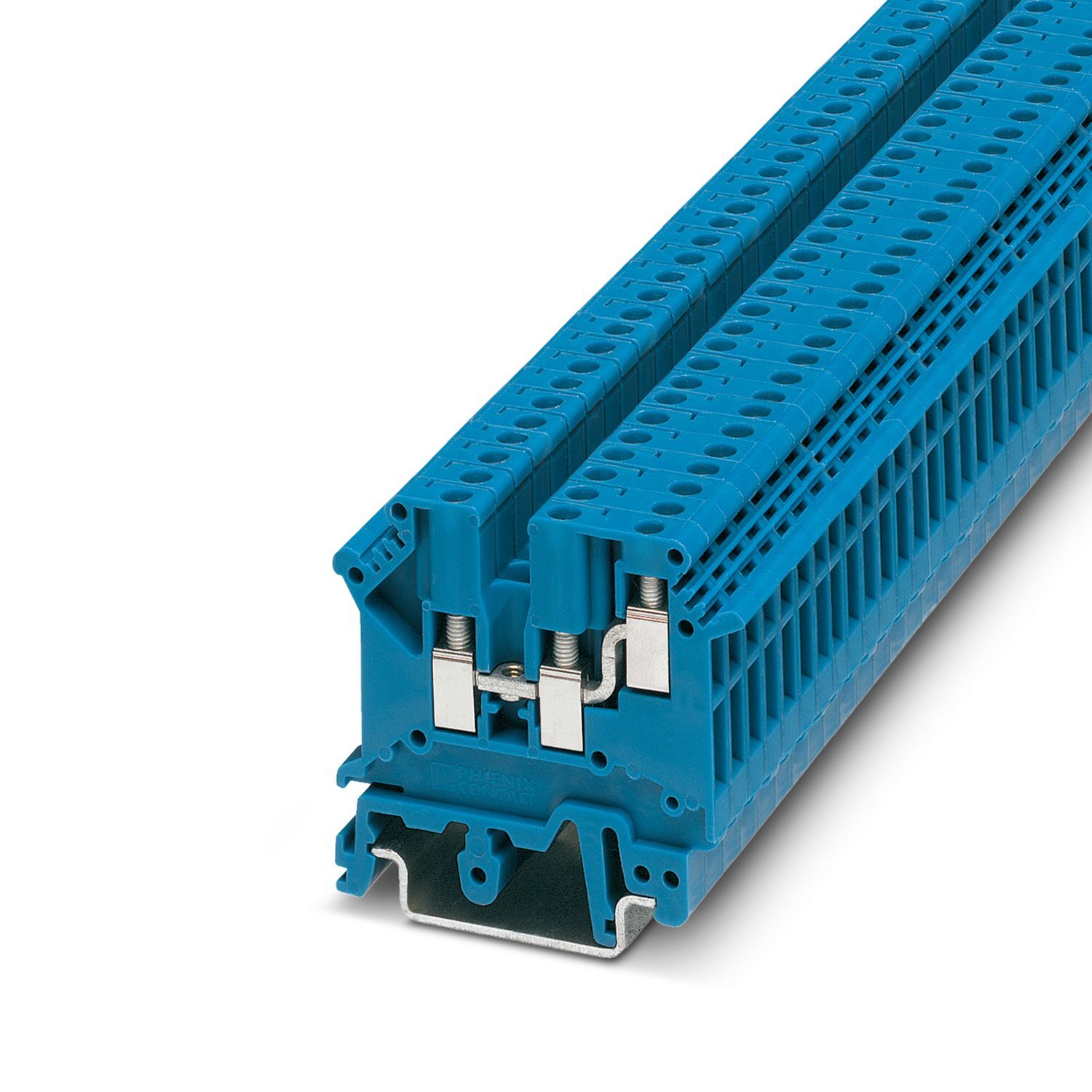

UK 3-TWIN BU - Проходные клеммы 3002416

Name: UK 3-TWIN BU - Проходные клеммы 3002416
SKU: UK 3-TWIN BU
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

5.2x50.5x52

Номер артикула:

3002416

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Преимущества_:

Данные сдвоенные электротехнические клеммы разработаны для выполнения основных задач в области разветвления цепей|Универсальное основание для установки на несущие рейки NS 35... и NS 32...|Два независимых разъема для подключения провода на стороне распределительного шкафа|Беспроблемное подключение проводов различного типа и сечения|Имеют ряд шунтирования в центре клеммы, для электрического соединения соседних клемм

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

10,56 g

Вес/шт. (без упаковки):

10,56 g

Цвет:

синий (RAL 5015)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793, 2026-04-08T04:09:58

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-3-twin-bu-3002416, https://www.phoenixcontact.com/ru-kz/produkty/mnogovyvodnaya-klemma-uk-3-twin-bu-3002416

Тип изделия:

Многовыводная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

8 мм

Сечение жесткого провода:

0,2 мм² ... 2,5 мм²

Сечение проводника AWG:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 1,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1 мм²

Сечение с жесткой гребенчатой перемычкой:

2,5 мм²

Сечение с гибкой гребенчатой перемычкой:

2,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 0,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 0,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 0,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 0,75 мм²

Номинальный ток:

24 A (при сечении проводника 2,5 мм²)

Максимальный ток нагрузки:

24 A (при сечении проводника 2,5 мм² суммарный ток не должен превышать номинальный ток)

Номинальное напряжение:

400 В

Ширина крышки:

2 мм

Ширина:

5,2 мм

Высота:

50,5 мм

Глубина на NS 32:

52 мм

Глубина на NS 35/7,5:

47 мм

Глубина на NS 35/15:

54,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE1212

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAwMjQxNg/downloads/10391175?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjQxNg/downloads/8049844?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

7,3 кВ, 1,89 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,2 мм²/0,2 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1212

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/0310211,https://www.phoenixcontact.com/kz/products/0829630,https://www.phoenixcontact.com/kz/products/1728882,https://www.phoenixcontact.com/kz/products/3037151,https://www.phoenixcontact.com/kz/products/1205053,https://www.phoenixcontact.com/kz/products/0203438,https://www.phoenixcontact.com/kz/products/0200059,https://www.phoenixcontact.com/kz/products/3046236,https://www.phoenixcontact.com/kz/products/3200755

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

CO2e кг:

0,038 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3002416

Указание на вещество-кандидата согласно REACH (№ CAS):

Lead (№ CAS: 7439-92-1)

SCIP:

d578ef22-4fe6-4a4f-a276-b40852ece3fc

насколько известно, действует освобождение от исполнения требований:

6(c)

Максимально допустимая нагрузка по току:

24 A
