Описание

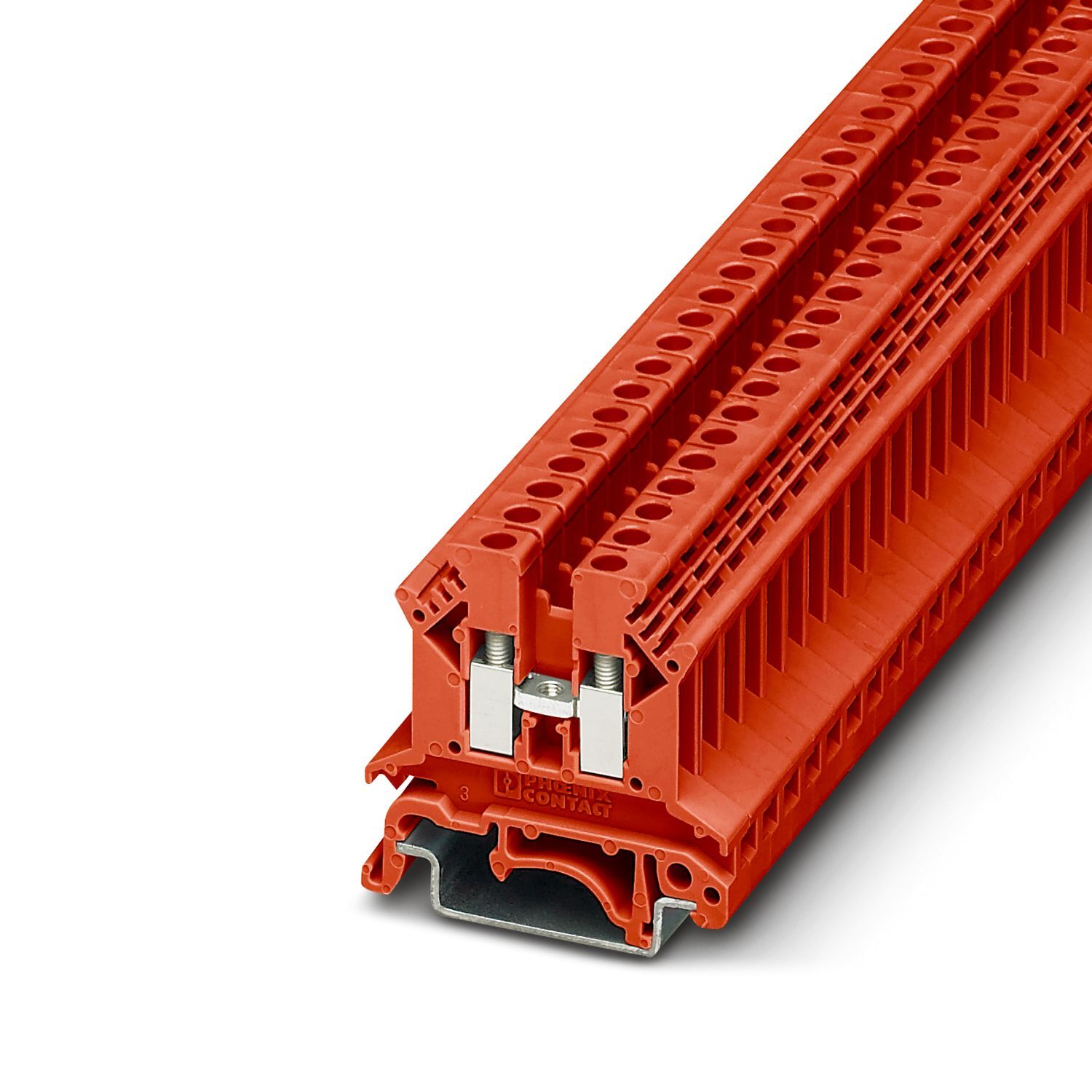

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: красный
Характеристики
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Универсальное основание для установки на несущие рейки NS 35... и NS 32...|Универсальные клеммы серии UK обладают типичными характеристиками необходимыми для практического применения|Два способа распределения потенциалов: с помощью перемычек винтового крепления, устанавливаемых по оси клеммной группы, или с помощью гребенчатых перемычек, вставляемых в вводные отверстия клемм
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
7,897 g
Вес/шт. (без упаковки)
7,897 g
Цвет
красный
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-25-b-rd-3002164
Тип изделия
Проходная клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
7 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК),
30 ... 12 (пересчитано согласно МЭК),
22 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 1 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Номинальный ток
24 A,
20 A,
25 A
Номинальное напряжение
800 В,
300 В
Ширина крышки
1,5 мм
Ширина
6,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 55 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Тип монтажа
NS 35/7,5
Номер артикула
3002164
Ценовая группа
BE1211
downloads
https://www.phoenixcontact.com/product/product/MzAwMjE2NA/downloads/9822801?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjE2NA/downloads/9822810?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
UL,
CSA
Полюсов
1
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
