Описание

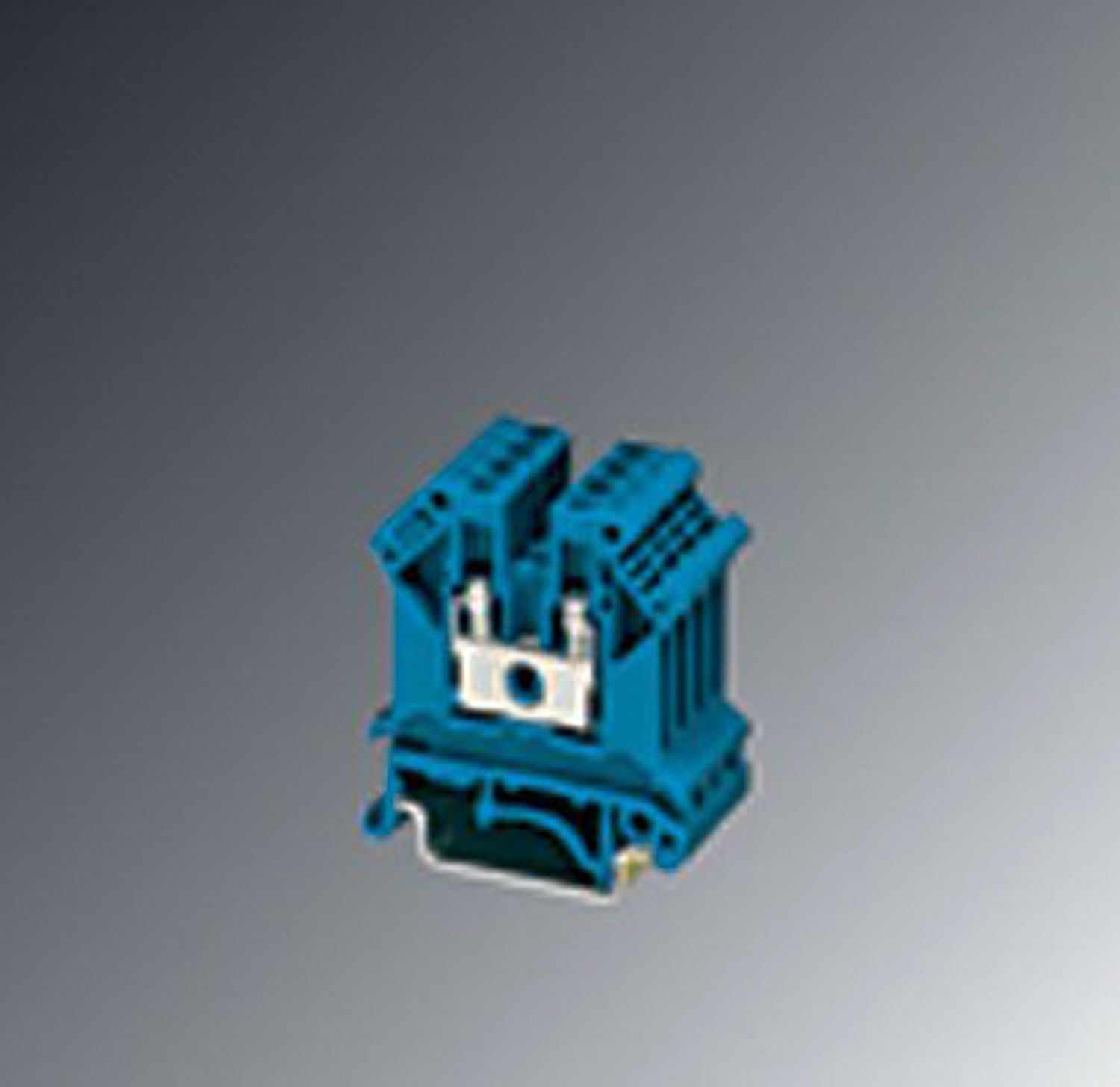

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий
Характеристики
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
8,73 g
Вес/шт. (без упаковки)
8,21 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-3-bu-3002092
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК),
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
24 A,
20 A,
25 A
Максимальный ток нагрузки
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
800 В,
600 В
Ширина крышки
1,8 мм
Ширина
5,2 мм
Высота
42,5 мм
Глубина на NS 32
52 мм
Глубина на NS 35/7,5
47 мм
Глубина на NS 35/15
54,5 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3002092
Ценовая группа
BE1211
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAwMjA5Mg/downloads/8066798?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjA5Mg/downloads/8067104?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
UL,
МЭК / EN
