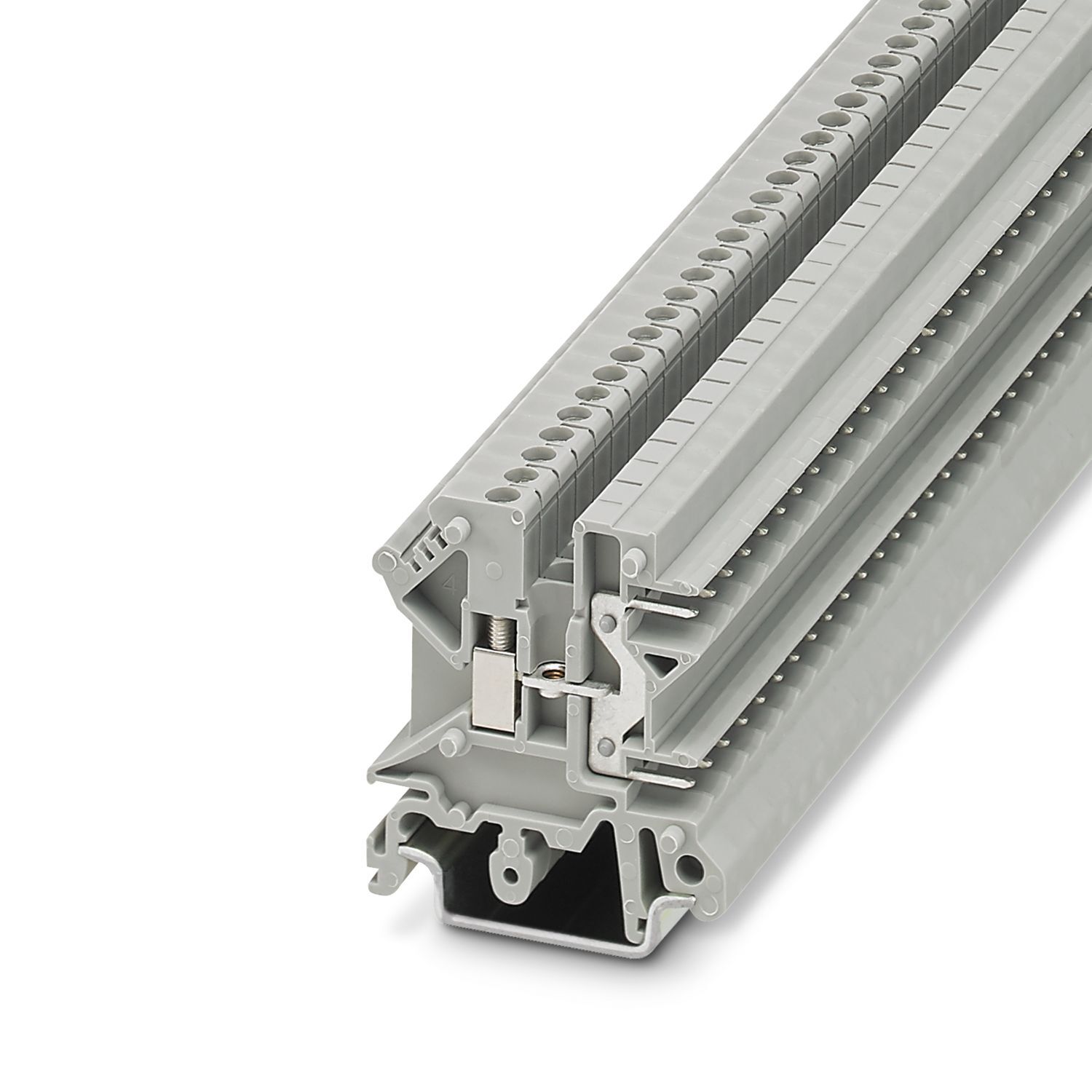

3002034 - UK 3-MSTB-5,08 - Проходные клеммы

Name: 3002034 - UK 3-MSTB-5,08 - Проходные клеммы
SKU: 3002034 - UK 3-MSTB-5,08
Price: 486.37 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Общая информация:

Ток и напряжение определяются типом вставляемого компонента.

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

6,985 g

Вес/шт. (без упаковки):

6,985 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-3-mstb-508-3002034

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

4 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовое / штекерное подключение

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

8 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 0,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1 мм²

Номинальный ток:

12 A

Максимальный ток нагрузки:

12 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение:

250 В

Ширина крышки:

2,5 мм

Ширина:

5,08 мм

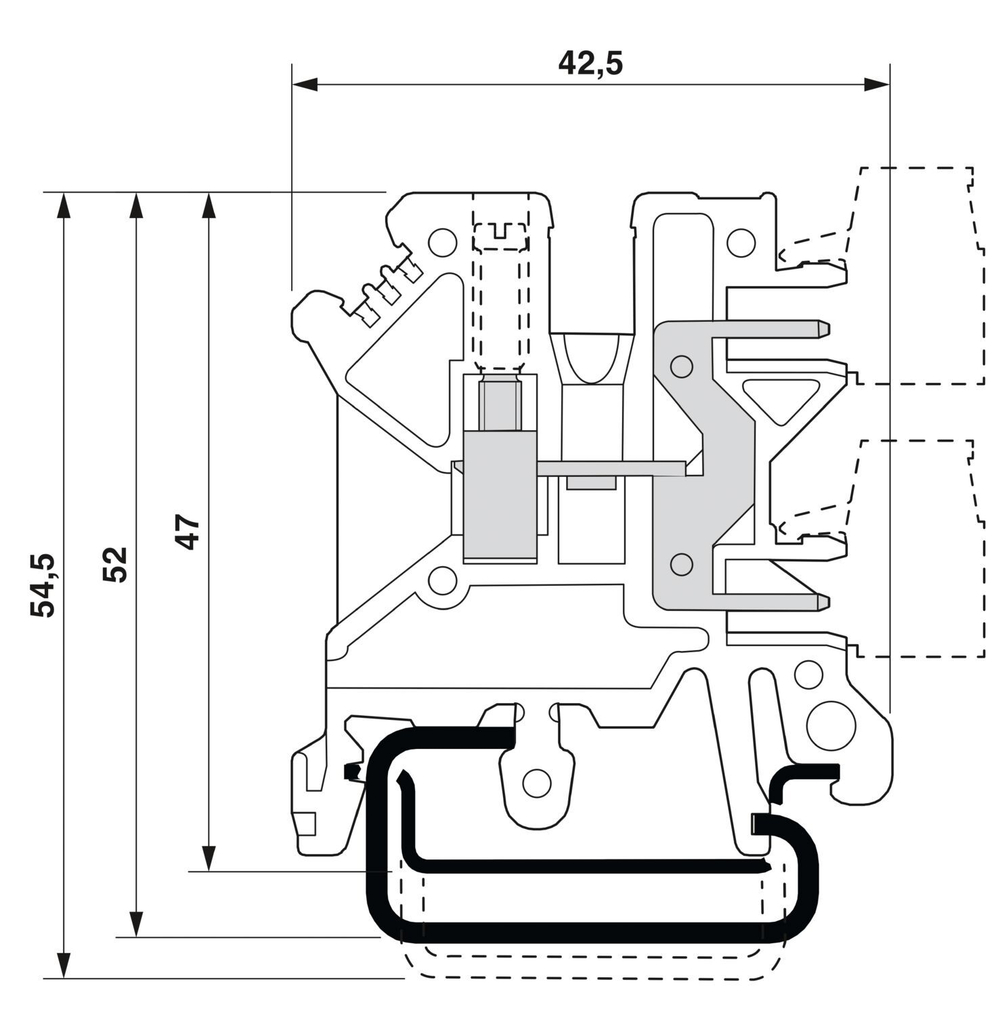

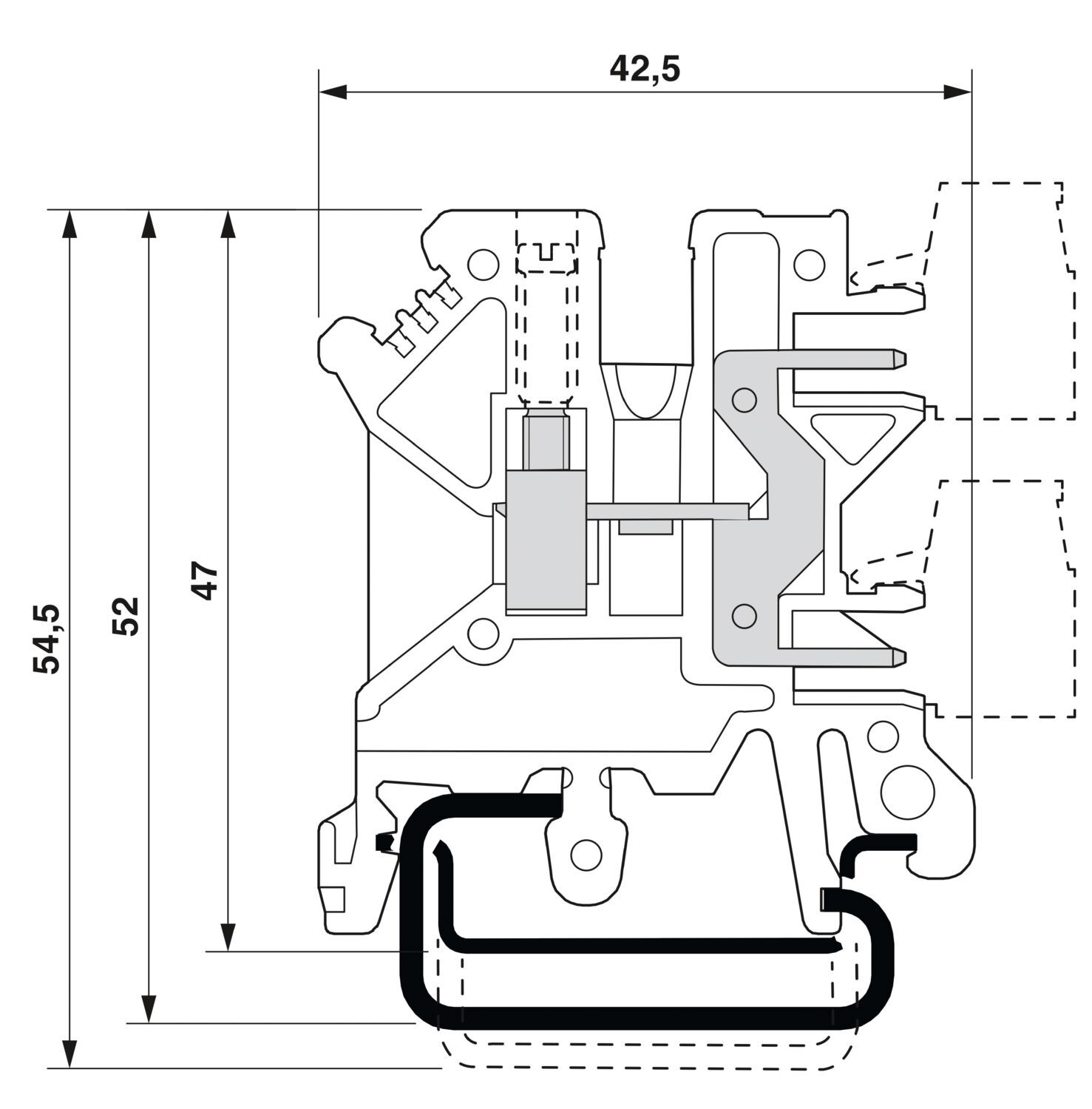

Высота:

42,5 мм

Глубина на NS 32:

52 мм

Глубина на NS 35/7,5:

47 мм

Глубина на NS 35/15:

54,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 100 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 32

Номер артикула:

3002034

Ценовая группа:

BE1241

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAwMjAzNA/downloads/8049759?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMjAzNA/downloads/8049841?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

UK 3-MSTB

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

1,5 кВ

Результат:

Испытание пройдено

Рабочая электрическая прочность:

Рабочая электрическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Полюсов:

Номинальное сечение AWG:

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень:

0,964 ((м/с²)²/Гц

Ускорение:

5г, 0,58г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Размер шага:

5,08 мм

Поверхность контакта:

олово Sn

Стойкость к кратковременным токам 1 мм²:

0,12 кA

2. ярус, подключение слева:

2. ярус, подключение слева

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Проходные клеммы, номинальное напряжение: 250 В, номинальный ток: 12 A, количество точек подсоединения: 3, полюсов: 1, тип подключения: Винтовое / штекерное подключение, 2. ярус, подключение слева, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 32, NS 35/15, NS 35/7,5, цвет: cерый
