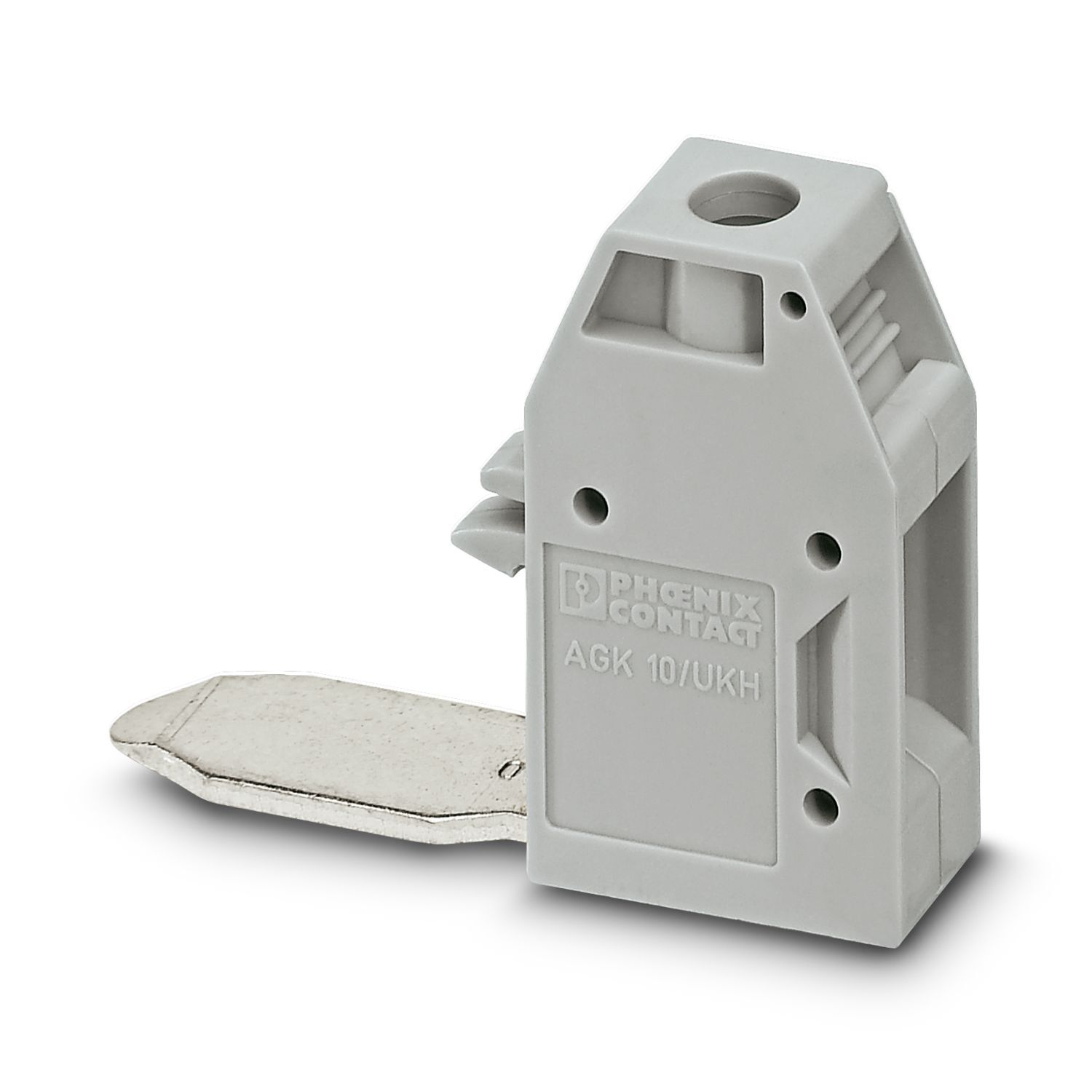

3001763 - AGK 10-UKH 50 - Клеммы-отводы

Name: 3001763 - AGK 10-UKH 50 - Клеммы-отводы
SKU: 3001763 - AGK 10-UKH 50
Price: 871.88 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

10 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

34,7 мм

advatnages:

Возможность нанесения больших надписей|Полностью изолированная опционально используемая отводящая клемма обеспечивает съём напряжения|Клемма-отвод, устанавливается в боковые отверстия клеммных модулей

Общая информация:

Использовать только в сочетании с UKH 50/70

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

14,68 g

Вес/шт. (без упаковки):

14,68 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemmy-otvody-agk-10-ukh-50-3001763

Тип изделия:

Клеммы-отводы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,82 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

10 мм

Калиберная пробка:

Сечение жесткого провода:

0,5 мм² ... 10 мм²

Сечение проводника AWG:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 10 мм²

Сечение гибкого проводника [AWG]:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 10 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 6 мм²

2 жестких провода одинакового сечения:

0,5 мм² ... 4 мм², 0,5 мм² ... 6 мм²

2 гибких провода одинакового сечения:

0,5 мм² ... 4 мм², 0,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,5 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 6 мм²

Номинальный ток:

57 A

Максимальный ток нагрузки:

57 A (при сечении провода 10 мм²), 57 A

Номинальное напряжение:

1000 В

Ширина:

10,2 мм

Высота:

20,7 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Номер артикула:

3001763

Ценовая группа:

BE1ZWX

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAwMTc2Mw/downloads/7910805?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMTc2Mw/downloads/7910848?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

UKH

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1212589 SF-SL 1,0X5,5-125 S-VDE

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

1,5 Нм ... 1,8 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,5 мм² ... 10 мм²

Сечение подключаемого провода AWG:

20 ... 8

Возможности подключения, гибкие проводники:

0,5 мм² ... 10 мм²

Повышение температуры Ex:

40 К (62,7 A / 10 мм²)

Расчетное напряжение изоляции:

630 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

690 В

Расчетный ток:

57 A

Контактное сопротивление:

0,6 мΩ

2 жестких провода одинакового сечения AWG:

20 ... 10

2 гибких провода одинакового сечения AWG:

20 ... 10

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Клеммы-отводы, номинальное напряжение: 1000 В, номинальный ток: 57 A, количество точек подсоединения: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 10 мм2, цвет: cерый
