Описание
Содержание, которое Вы просматриваете, относится к Казахстан. Посмотреть содержание для Нидерланды | Выбрать другую страну
Характеристики
Штрих-код
4017918089948
Габариты (ДxШxВ, см):
10.2x53x52
Номер артикула
3001475
статус на складе в Германии
На складе
Номинальное сечение
4 мм²,
10 мм²
Количество рядов
2

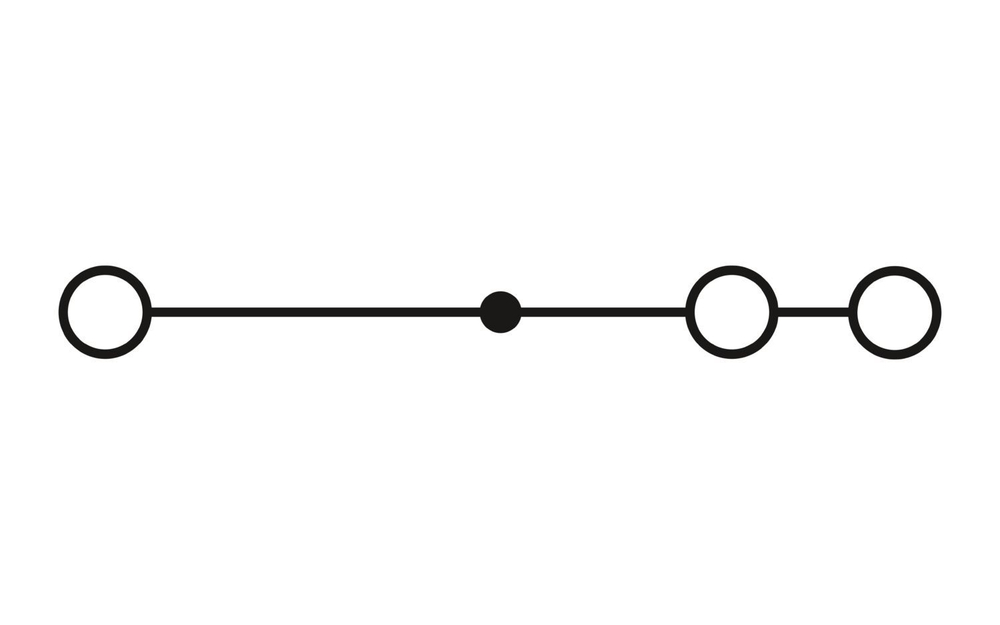

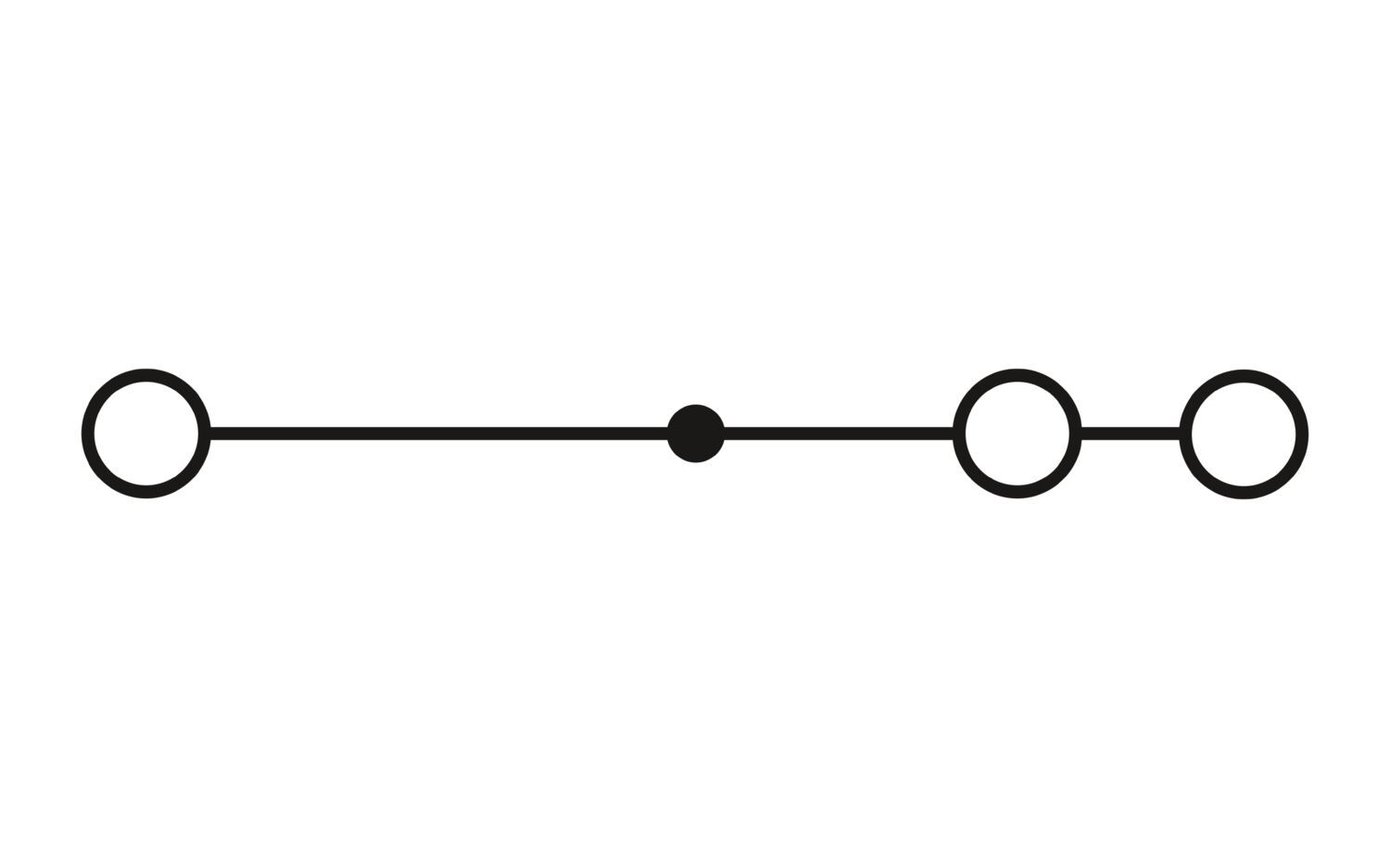

Количество точек подключения
3
Товар доставляется
да

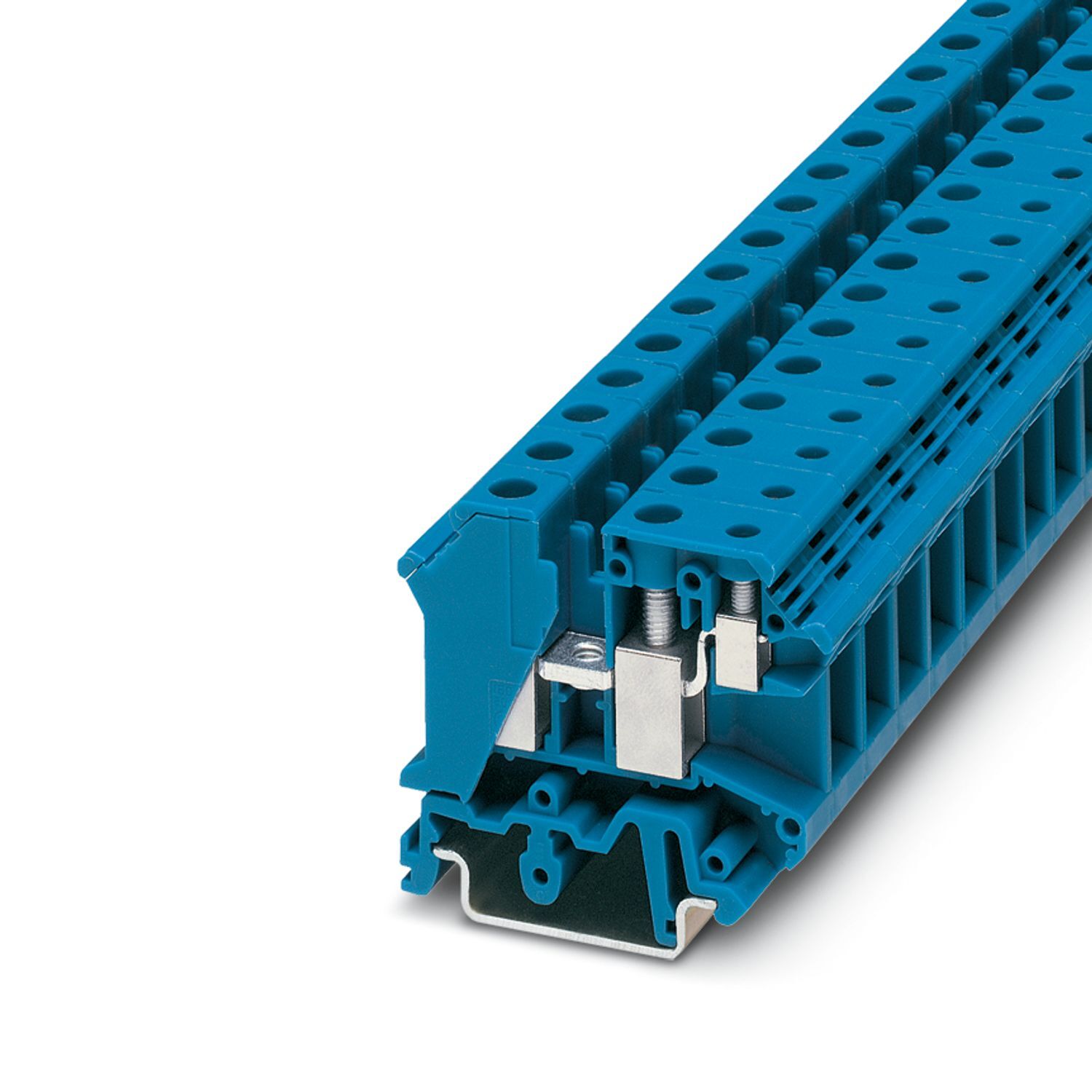

Преимущества_
Данные сдвоенные электротехнические клеммы разработаны для выполнения основных задач в области разветвления цепей|Два независимых разъема для подключения провода на стороне распределительного шкафа|Универсальное основание для установки на несущие рейки NS 35... и NS 32...|Беспроблемное подключение проводов различного типа и сечения|Имеют ряд шунтирования в центре клеммы, для электрического соединения соседних клемм
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
21,6 g
Вес/шт. (без упаковки)
21,6 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-08T04:09:58
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-10-plus-bu-3001475,
https://www.phoenixcontact.com/ru-kz/produkty/mnogovyvodnaya-klemma-uk-10-plus-bu-3001475
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
3
Тип подключения
Винтовые зажимы
Резьба винтов
M3,
M4
Момент затяжки
0,6 ... 0,8 Нм,
1,5 ... 1,8 Нм
Длина снятия изоляции
11 мм,
7 мм
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,5 мм² ... 16 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК),
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²,
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²,
0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²,
0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²,
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²,
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²,
0,5 мм² ... 1,5 мм²
Номинальный ток
32 A (для кабеля сечением 6 мм²),
57 A (при сечении провода 10 мм²)
Максимальный ток нагрузки
41 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки),
76 A (при присоединении проводника 16 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Номинальное напряжение
800 В
Ширина
10,2 мм
Высота
53 мм
Глубина на NS 32
52 мм
Глубина на NS 35/7,5
47 мм
Глубина на NS 35/15
54,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE1212
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzAwMTQ3NQ/downloads/8099288?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMTQ3NQ/downloads/8088840?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
UK
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Сквозная передача
1. ярус, подключение справа
1. ярус, подключение справа
Производитель
Phoenix Contact
Ключ изделия
BE1212
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1952102,https://www.phoenixcontact.com/kz/products/3032318,https://www.phoenixcontact.com/kz/products/3214356,https://www.phoenixcontact.com/kz/products/1412254,https://www.phoenixcontact.com/kz/products/1952047,https://www.phoenixcontact.com/kz/products/1605640,https://www.phoenixcontact.com/kz/products/3056941,https://www.phoenixcontact.com/kz/products/3210994
Отвод
600 В
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
0,112 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3001475
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
76 A
Прохождение
600 В
pxc_3001475_08_00_UK-10-PLUS-BU_2D.dxf (539 kB)
Product drawing
