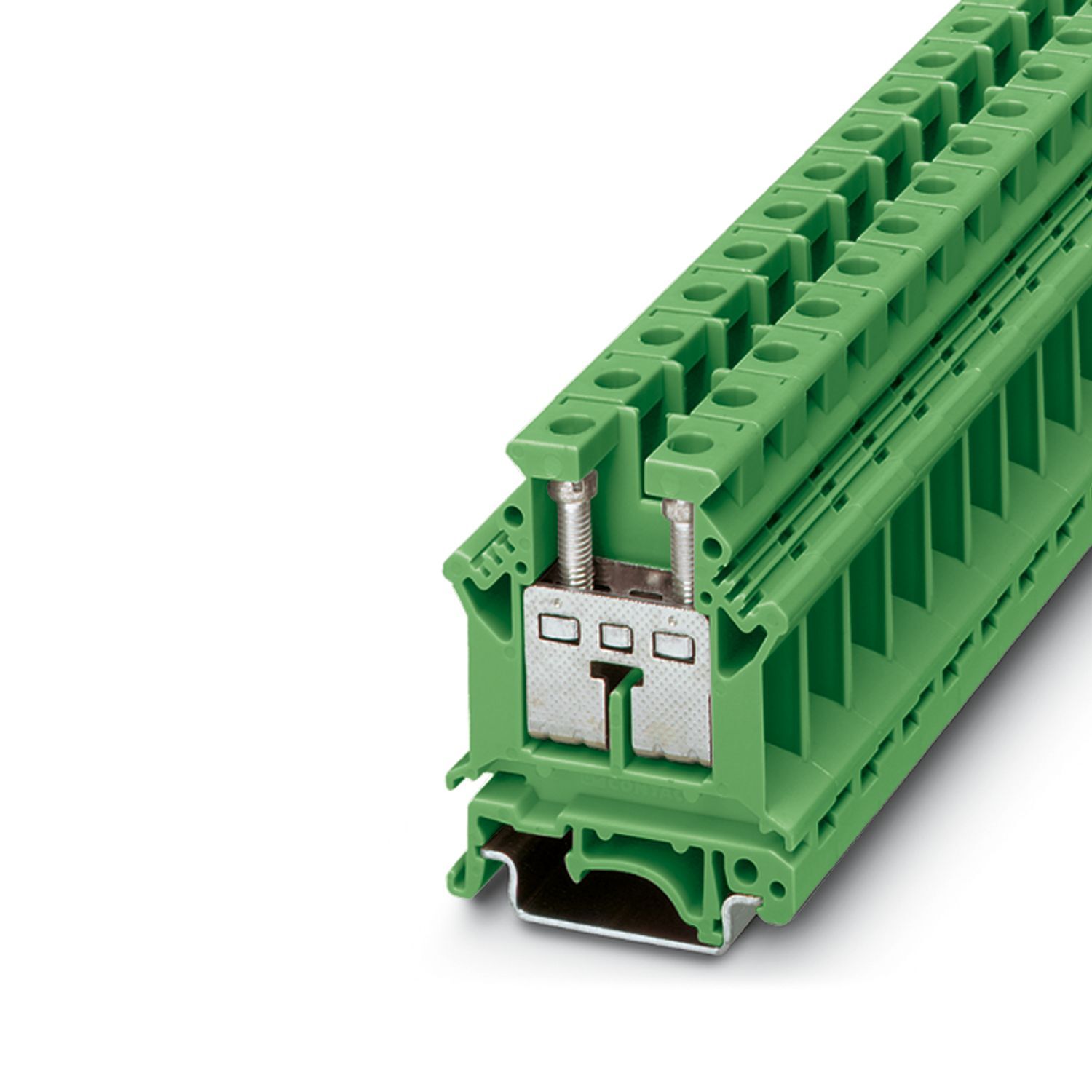

UK 16 N GN - Проходные клеммы 3000570

Name: UK 16 N GN - Проходные клеммы 3000570
SKU: UK 16 N GN
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

12.2x42.5x59

Номер артикула:

3000570

статус на складе в Германии:

Снимается с производства

Номинальное сечение:

16 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Преимущества_:

Все универсальные клеммы серии UK... можно эксплуатировать во взрывоопасной среде Ex e согласно МЭК/EN 60079|Номер соответствующего сертификата ЕС о прохождении образцом специальных испытаний на соответствие требованиям в области взрывозащиты приведен в техническимх данных

Упаковочная единица:

50, 50 Количество

Минимальное количество, предусмотренное условиями заказа:

50, 50 Количество

Вес/шт. (с упаковкой):

23,368 g

Вес/шт. (без упаковки):

23,368 g

Цвет:

зеленый (RAL 6021)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443, 2026-04-08T04:09:58

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-16-n-gn-3000570, https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-uk-16-n-gn-3000570

Тип изделия:

Проходная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

2,43 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

11 мм

Калиберная пробка:

Сечение жесткого провода:

2,5 мм² ... 25 мм²

Сечение проводника AWG:

12 ... 4 (пересчитано согласно МЭК)

Сечение гибкого провода:

4 мм² ... 16 мм²

Сечение гибкого проводника [AWG]:

10 ... 6 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

1,5 мм² ... 16 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

1,5 мм² ... 16 мм²

Сечение с жесткой гребенчатой перемычкой:

16 мм²

Сечение с гибкой гребенчатой перемычкой:

16 мм²

2 жестких провода одинакового сечения:

1,5 мм² ... 6 мм²

2 гибких провода одинакового сечения:

1,5 мм² ... 4 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

1,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,75 мм² ... 10 мм²

Номинальный ток:

76 A

Максимальный ток нагрузки:

101 A (для кабеля сечением 25 мм² Поперечное сечение)

Номинальное напряжение:

800 В

Ширина крышки:

1,5 мм

Ширина:

12,2 мм

Высота:

42,5 мм

Глубина на NS 32:

59 мм

Глубина на NS 35/7,5:

54 мм

Глубина на NS 35/15:

61,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Ценовая группа:

BE1211

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzAwMDU3MA/downloads/7969857?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzAwMDU3MA/downloads/8035384?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

2 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 32/NS 35

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

4 мм²/0,9 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Ярус 1, подключение сверху и снизу:

Ярус 1, подключение сверху и снизу

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 16 мм²:

1,92 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1211

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Нет

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/1787140,https://www.phoenixcontact.com/kz/products/1789003,https://www.phoenixcontact.com/kz/products/1372128,https://www.phoenixcontact.com/kz/products/0825018,https://www.phoenixcontact.com/kz/products/3008096

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3000570

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

70 A

Сертификат EEx e II для детали:

690 В
