Описание

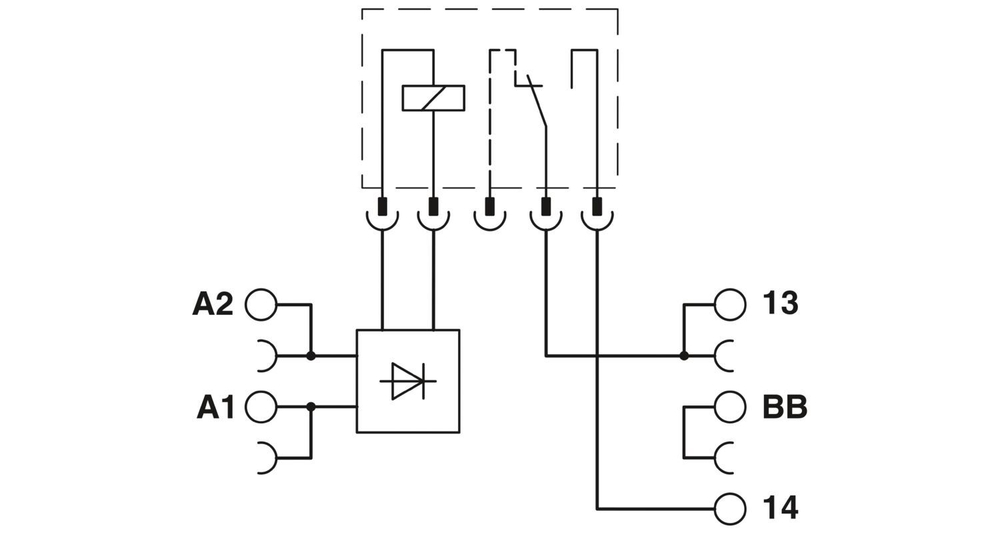

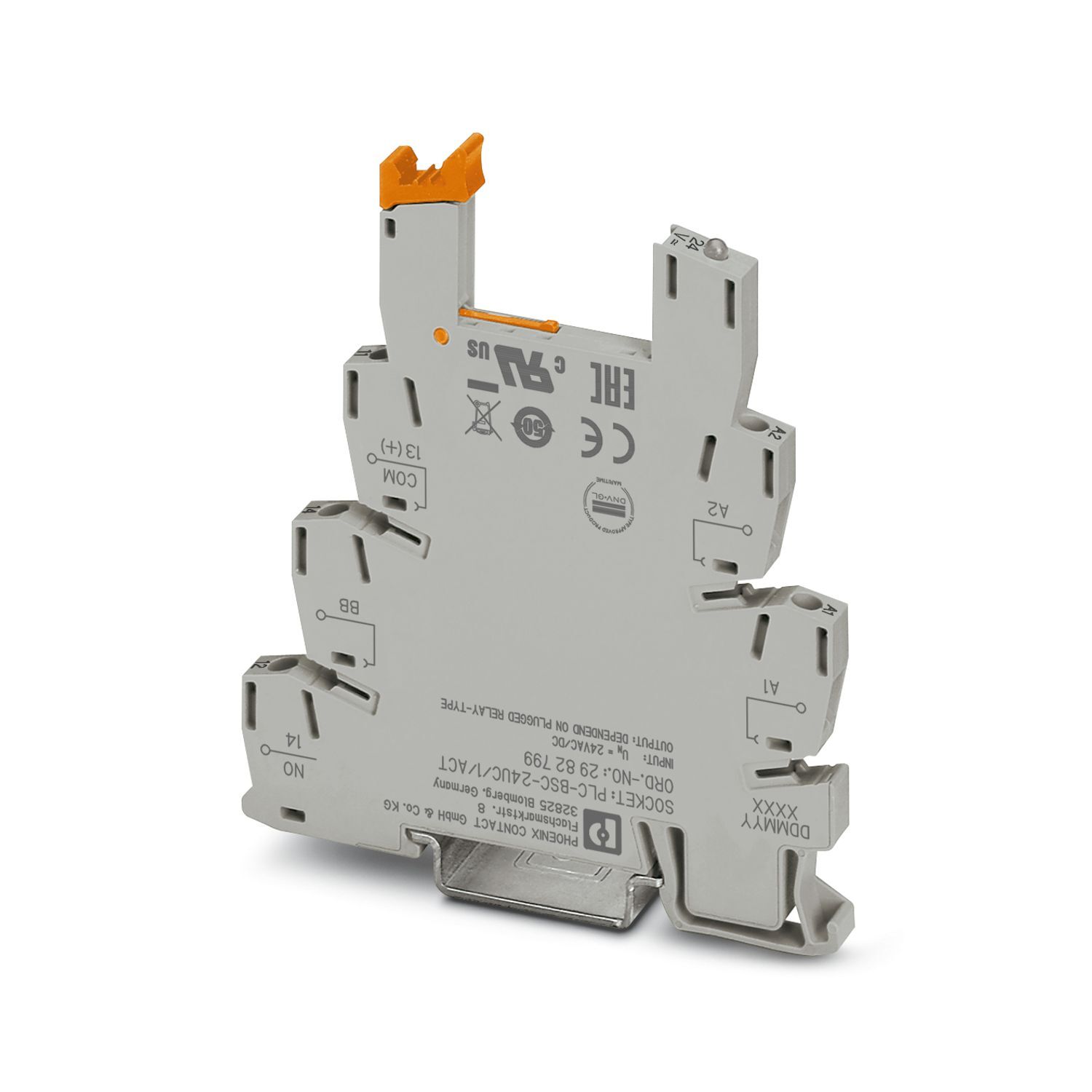

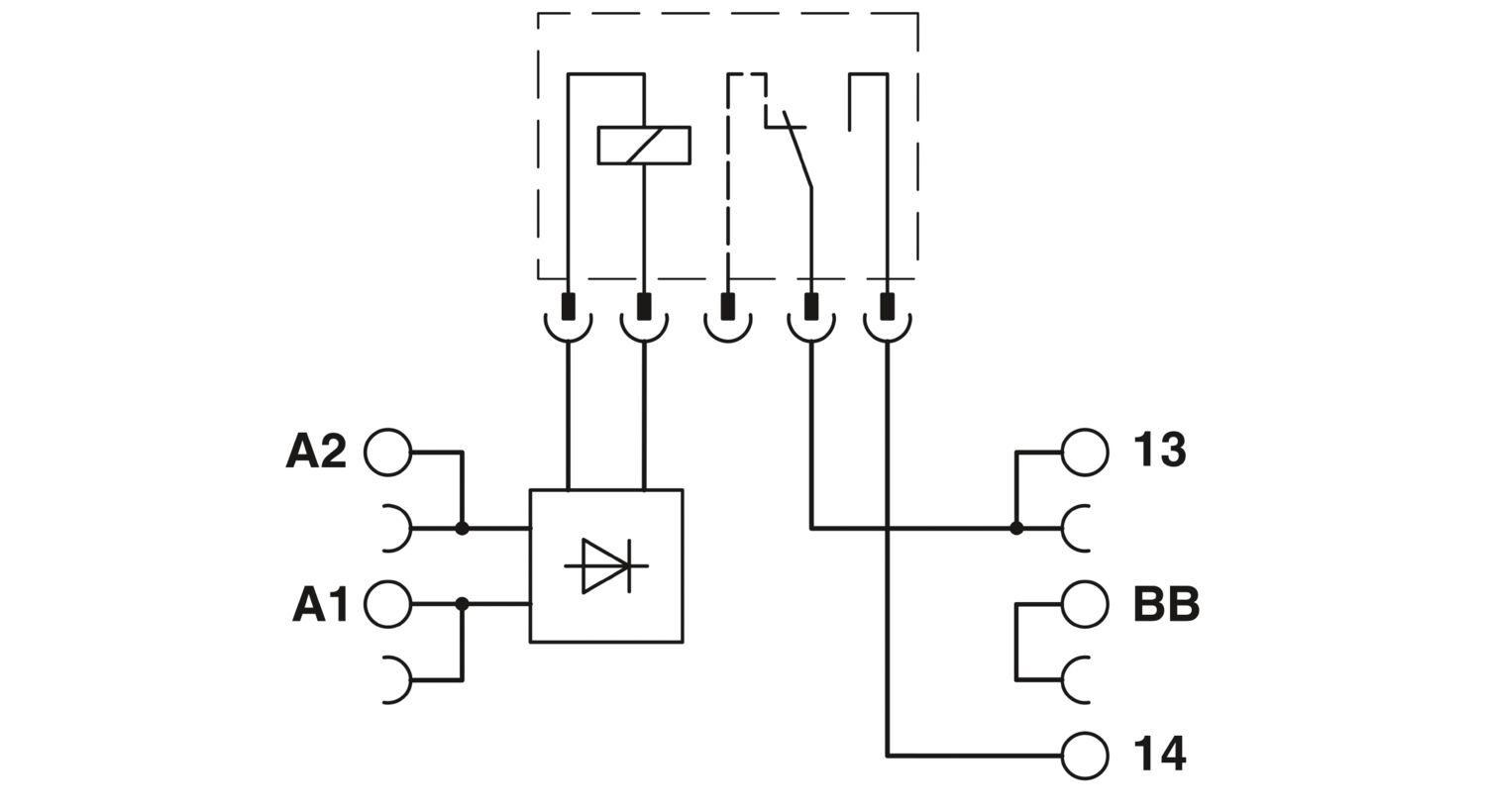

6,2 мм основная клемма PLC для функций вывода, с винтовым зажимом, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, с подсоединением обратного проводника нагрузки (BB), 1 замыкающий контакт, входное напряжение 24 В AC/DC
Характеристики
Товар доставляется
да
Предельная нагрузка
4,5 A2c (tp = 10 мс, при 25 °C)
Предельный ток длительной нагрузки
100 мА,
3 A (См. график завис. пар.),
0,75 A (См. график завис. пар.)
Глубина
94 мм
advatnages
Серия исполнительных устройств PLC с силовыми полупроводниковыми реле для сопряжения устройств управления и исполнительных устройств, например, двигателей, контакторов, клапанов и пр.
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
32,12 g
Вес/шт. (без упаковки)
32,12 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bsc-24uc-1-act-2982799
Тип изделия
Релейный блок
Изоляционные характеристики
Изоляционные характеристики
Степень загрязнения
3
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2982799
Ценовая группа
DK6221
Номер таможенного тарифа
85366990
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk4Mjc5OQ/downloads/7969793?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk4Mjc5OQ/downloads/8035320?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Функция вывода
Режим работы
100 % ED
Стандарты / нормативные документы
IEC/EN 60664-1
Входное номинальное напряжение UN
24 В AC/DC
Типовой входной ток при UN
15,6 мА (50 Гц),
15 мА (50 Гц)
Время срабатывания, типовое
10 мс,
5 мс
Время возврата, типовое
20 мс,
30 мс
Защитная схема
Мостиковый выпрямитель,
Мостиковый выпрямитель; Мостиковый выпрямитель,
Цепь RCV,
Защита от переполюсовки Параллельно подключенные диоды для защиты от неправильного подключения
Индикация рабочего напряжения
LED желт.
Максимальное напряжение переключения
33 В DC,
48 В DC,
253 В AC
Минимальное напряжение переключения
3 В DC,
24 В AC
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Диапазон напряжений относительно US
0,8 ... 1,2
Ток утечки
≤ 1 мА
Падение напряжения при макс. рабочем токе
≤ 1 В,
≤ 150 мВ
Выходная коммутация
2-проводная, без массы, нулевой выключатель,
2 проводная, изолированная
Возможная комплектация

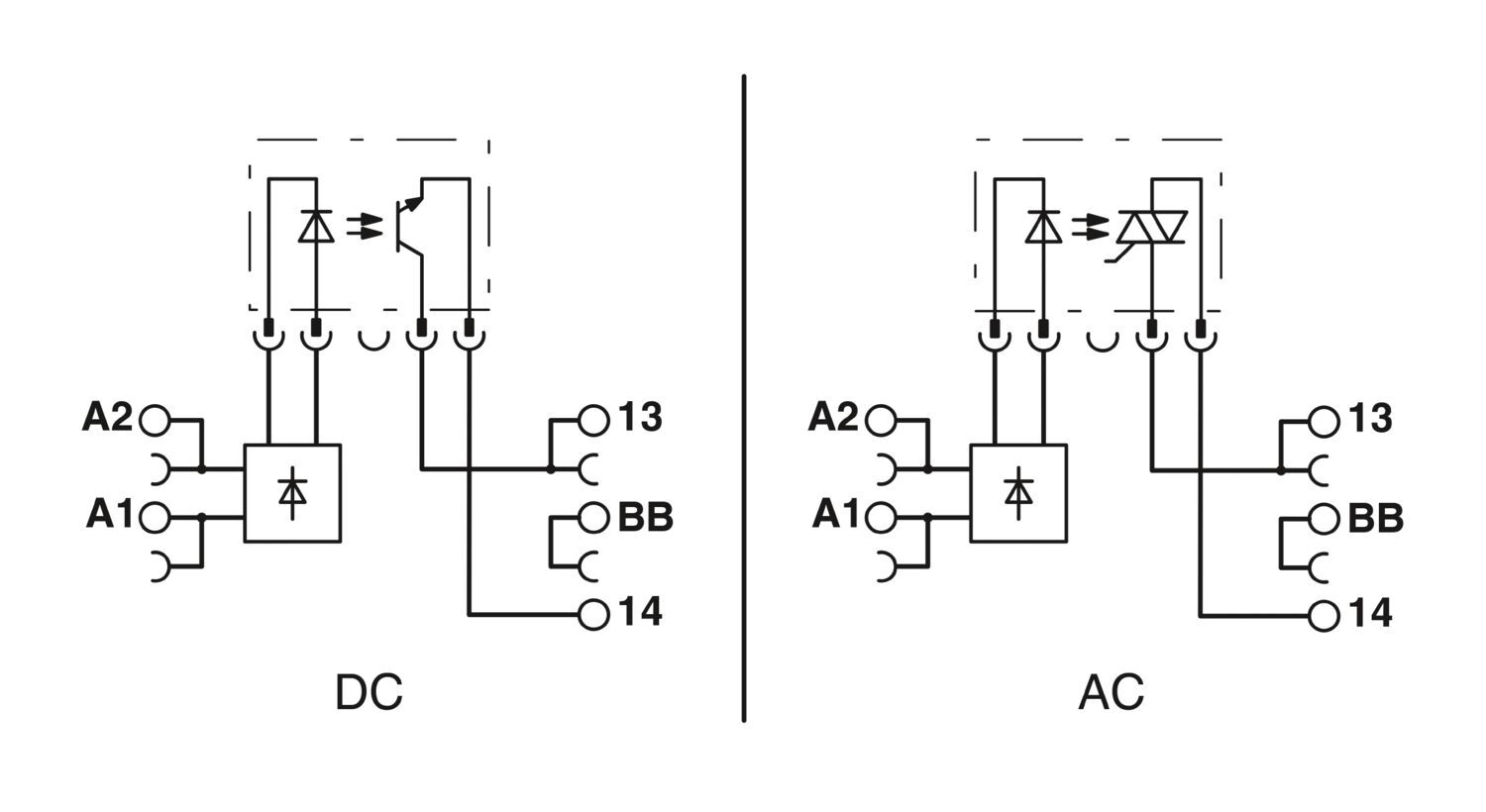

Миниатюрное реле, REL-MR-24DC/21, REL-MR-24DC/21AU; миниатюрная оптопара, OPT-24DC/24DC/2, OPT-24DC/48DC/100, OPT-24DC/230AC/1
Оснащение реле
Оснащение реле
Расчетное напряжение питания цепи управления US
24 В AC/DC
Оснащение оптопарами
Оснащение оптопарами
Все характеристики
