Описание

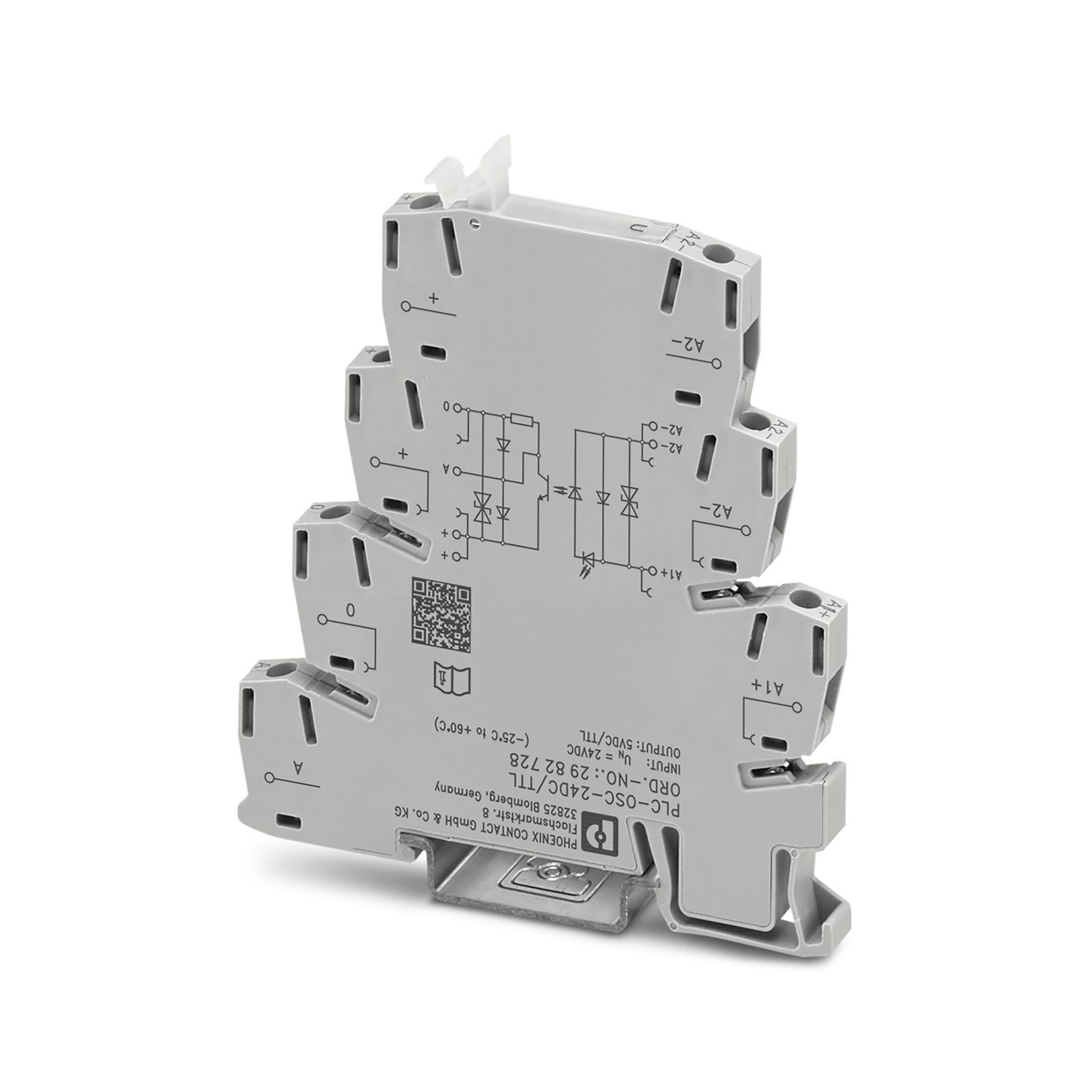

Полупроводниковое реле PLC, с винтовыми зажимами, устанавливается на монтажную рейку NS 35/7,5, вход: 24 В DC, выход: TTL (5 В DC)
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
50 мА (нагрузка TTL (Fan out = 1))
Глубина
94 мм
advatnages
Малая ширина (6,2 мм)|Винтовые и пружинные клеммы|Невосприимчивость к вибрациям и ударным нагрузкам|Индикатор состояния|Возможность соединения перемычками|Встроенная схема защиты|Коммутационная способность ТТЛ (5 V), нагрузочн. способность (Fan out) = 1
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
34,51 g
Вес/шт. (без упаковки)
30 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-osc-24dc-ttl-2982728
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,08 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2982728
Ценовая группа
DK6223
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk4MjcyOA/downloads/8067371?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk4MjcyOA/downloads/8067726?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В DC
Применение
Сигнал TTL на выходе
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Типовой входной ток при UN
3,4 мА
Защитная схема
Защита от переполюсовки; Параллельно подключенные диоды для защиты от неправильного подключения
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Диапазон напряжений относительно US
0,9 ... 1,2
Тип контакта
Сигнальный контакт
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
3,4 мА
Порог срабатывания, сигнал "0", относительно UN
< 0,4
Порог срабатывания, сигнал "1", относительно UN
> 0,8
Время включения, типовое
35 мкс
Время отключения, типовое
35 мкс
Частота передачи
1 кГц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
4,5 В DC ... 6 В DC
Падение напряжения при макс. рабочем токе
< 80 мВ
Выходная коммутация
3-проводная схема, с заземлением
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В,
> 8 В
Наименование
Выходные данные
Расчетное напряжение питания цепи управления US
5 В DC
Нагрузочная способность
1
Код продажи
08
