Описание

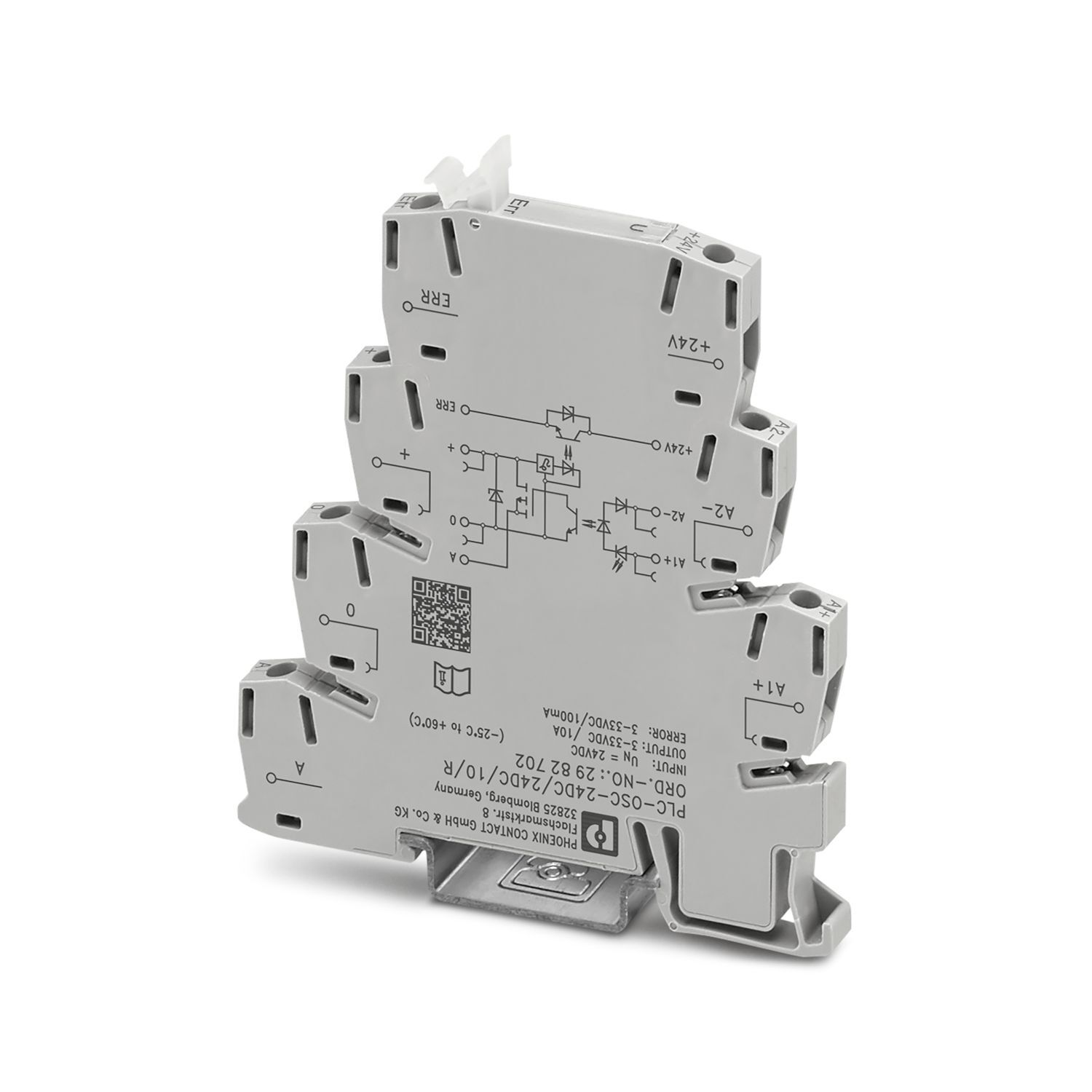

PLC-INTERFACE с контактом обратной связи, состоит из основной клеммы с винтовым зажимом и встроенным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 3-33 В DC/10 А
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
100 мА,

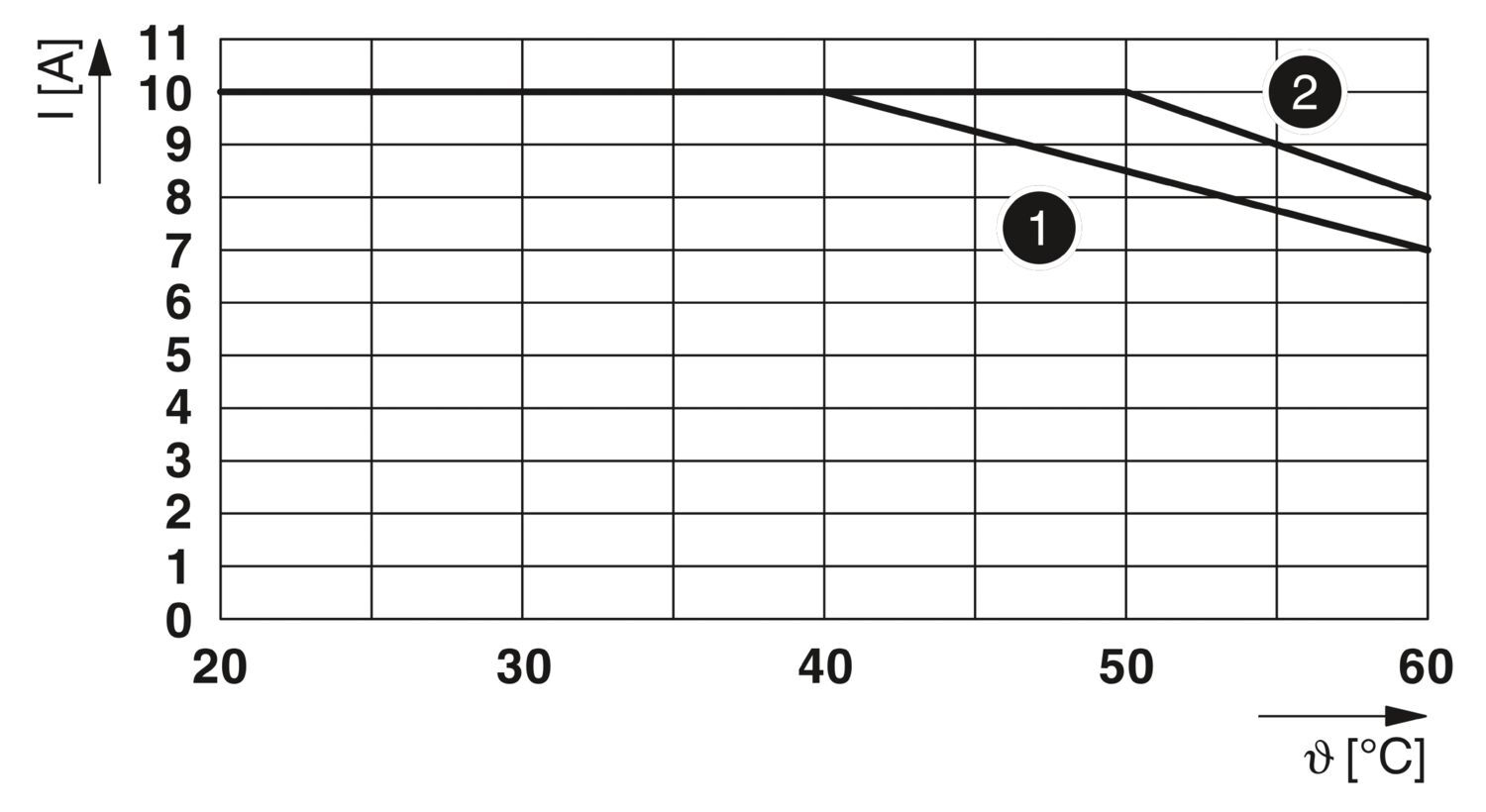

10 A (См. график завис. пар.)
Глубина
94 мм
advatnages
Невосприимчивость к вибрациям и ударным нагрузкам|Износостойкая коммутация без дребезжания контактов|Защитная схема на входе и выходе|Индикатор состояния|Выходы постоянного напряжения до 24 В DC/10 А|Возможность соединения перемычками соседних модулей
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
37,57 g
Вес/шт. (без упаковки)
37,64 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-osc-24dc-24dc-10-r-2982702
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Макс. мощность потерь при номинальных условиях
0,07 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2982702
Ценовая группа
DK6223
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk4MjcwMg/downloads/8067370?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk4MjcwMg/downloads/8067725?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC
Указания по эксплуатации
Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP,
Защита от касания изделия (при напряжении > 25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения.,
При напряжениях выше 250 В (L1, L2, L3) между одинаковыми клеммами соседних модулей необходимо использовать разделительную пластину PLC-ATP.,
Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения.,
По отношению к соседним модулям в направлении монтажной рейки соблюдается как минимум функциональная изоляция.Если в приложении требуется более высокая степень изоляции (базовая или усиленная), то следует реализовать ее при помощи соответствующих мер (например, разделительных пластин).,
Не использовать для отделения токовых цепей БСНН / ЗСНН от других токовых цепей, поскольку безопасное разделение не гарантировано.
Применение
со встроенным полупроводниковым реле
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки,
Обратный диод
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Место установки)
IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Тип контакта
Силовой контакт
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток цепи управления IC
3,5 мА
Порог срабатывания, сигнал "0", относительно UN
< 0,4
Порог срабатывания, сигнал "1", относительно UN
> 0,8
Время включения, типовое
100 мкс
Время отключения, типовое
500 мкс
Частота передачи
100 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
3 В DC ... 33 В DC,
8 В DC ... 33 В DC
Падение напряжения при макс. рабочем токе
< 1,2 В,
< 50 мВ
Выходная коммутация
2 проводная, изолированная,
3-проводная схема, с заземлением
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В
Наименование
Выход сигнала о неисправности,
Выход постоянного напряжения
Ток покоя
5,2 мА
Индикация ошибок
СИД красн.
