Описание

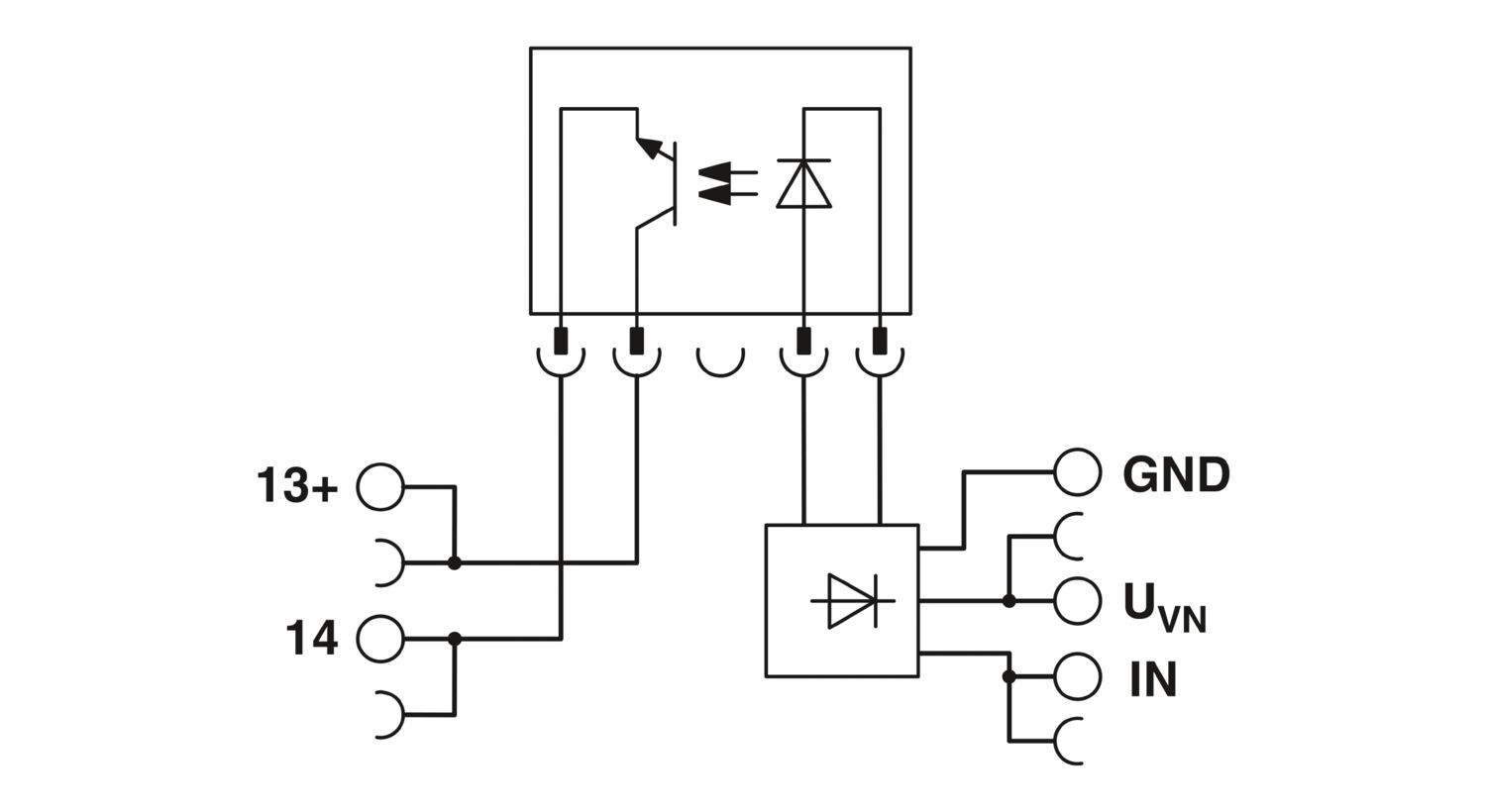

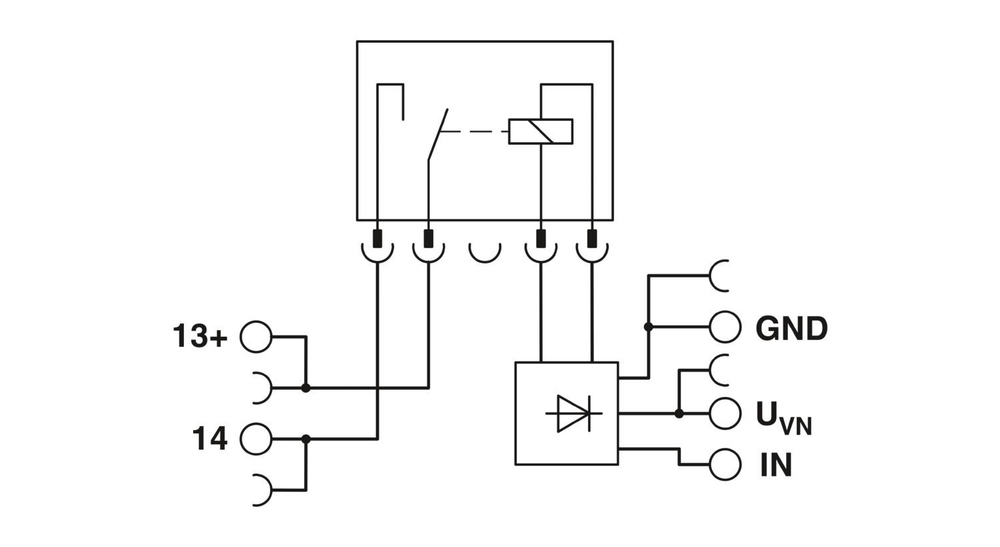

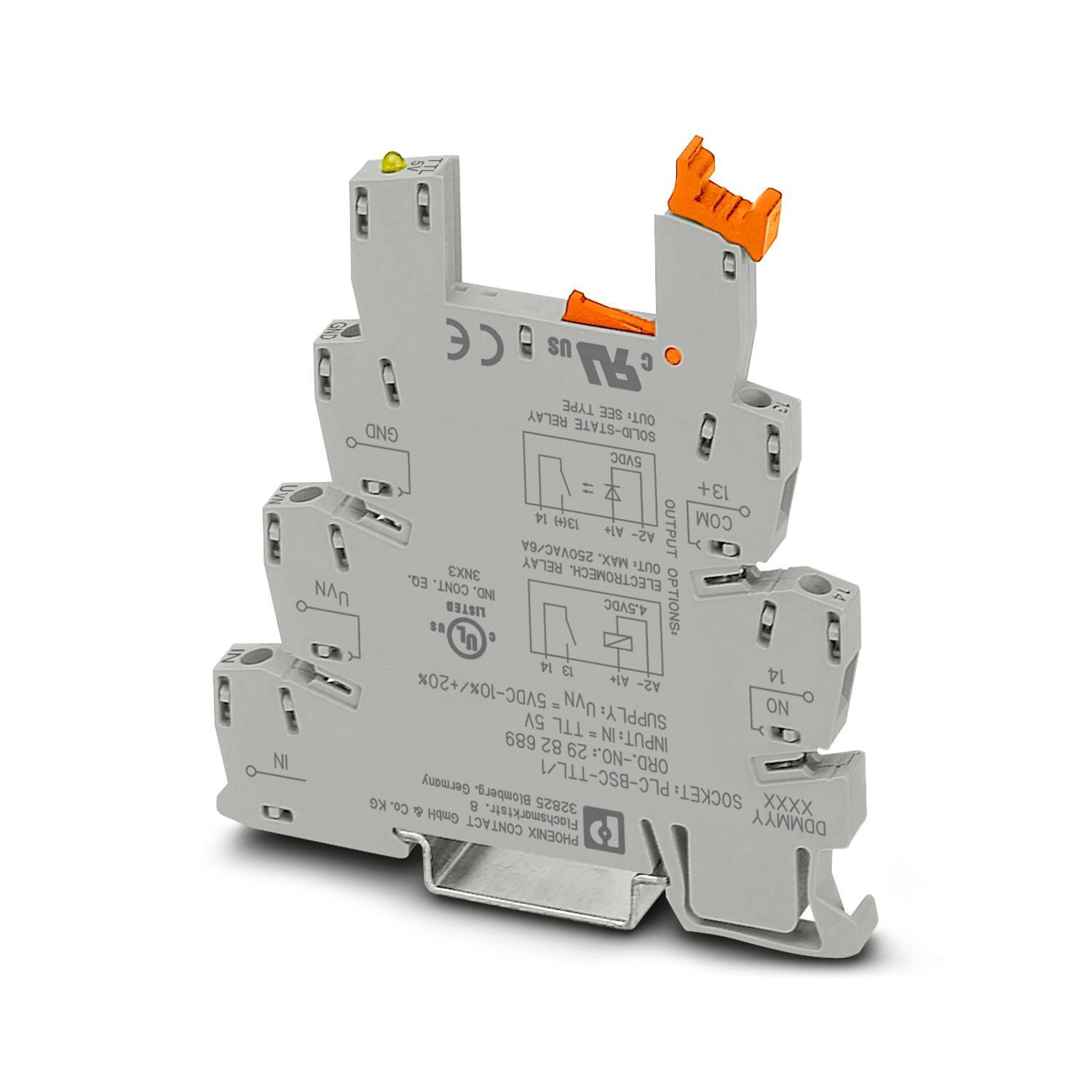

6,2 мм основная клемма PLC для сигнала TTL с винтовым соединением, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение TTL (5 В DC)
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
100 мА,
3 A
Глубина
94 мм
advatnages
Малая ширина (6,2 мм)|Винтовые и пружинные клеммы|Степень защиты RTIII|Безопасное разделение согласно EN 50178 (VDE 0160)|4 кВэфф развязки по напряжению между катушкой и контактом|Индикатор состояния|Возможность соединения перемычками
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
30,94 g
Вес/шт. (без упаковки)
30 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bsc-ttl-1-2982689
Тип изделия
Релейный блок
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2982689
Ценовая группа
DK6221
Номер таможенного тарифа
85366990
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk4MjY4OQ/downloads/10391173?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk4MjY4OQ/downloads/8035314?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Сигнал TTL на входе
Режим работы
100 % ED
Стандарты / нормативные документы
IEC/EN 60664-1
Входное номинальное напряжение UN
5 В DC (TTL)
Время срабатывания, типовое
4,5 мс,
35 мкс
Время возврата, типовое
3,5 мс,
320 мкс
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED желт.

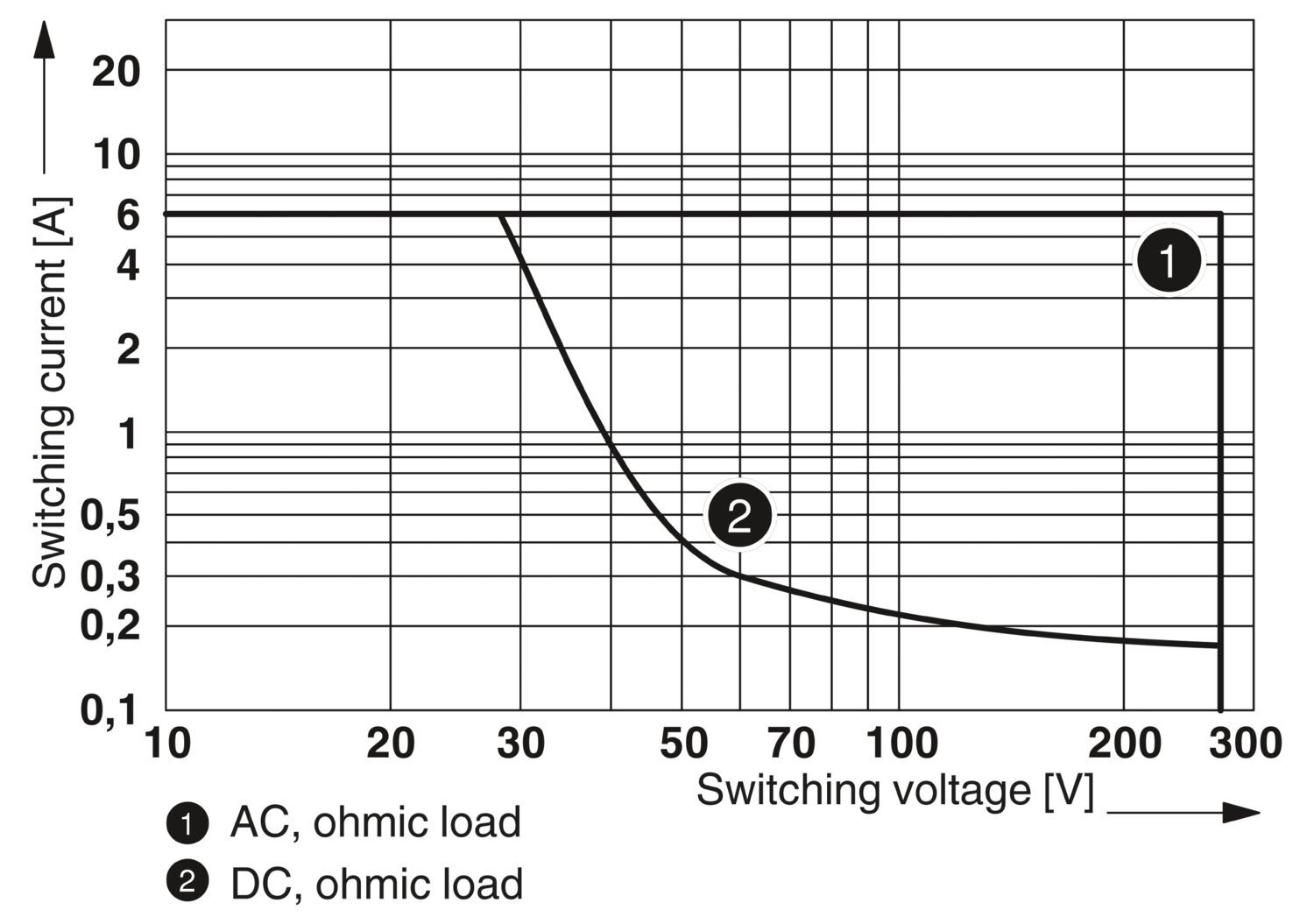

Максимальное напряжение переключения
33 В DC,
48 В DC
Минимальное напряжение переключения
3 В DC
Максимальный пусковой ток
15 A (10 мс)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Диапазон напряжений относительно US
0,9 ... 1,2
Номинальное напряжение цепи управления UC
5 В DC (TTL)
Диапазон напряжений относительно UC
0,9 ... 1,2
Номинальный ток цепи управления IC
2,5 мА
Частота передачи
1000 Гц
Падение напряжения при макс. рабочем токе
< 1 В,
< 200 мВ
Выходная коммутация
2 проводная, изолированная
Ограничение верхнего предела напряжения
> 6,5 В
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Оснащение реле
Оснащение реле
Расчетное напряжение питания цепи управления US
5 В DC
Оснащение оптопарами
Оснащение оптопарами
Номинальный ток питания цепи управления IS
41 мА,
11,5 мА
Уровень переключения, сигнал 1 ("H") (TTL-сигнал)
> 2 В DC
Уровень переключения, сигнал 0 ("L") (TTL-сигнал)
< 0,8 В DC
Код продажи
08
