Описание

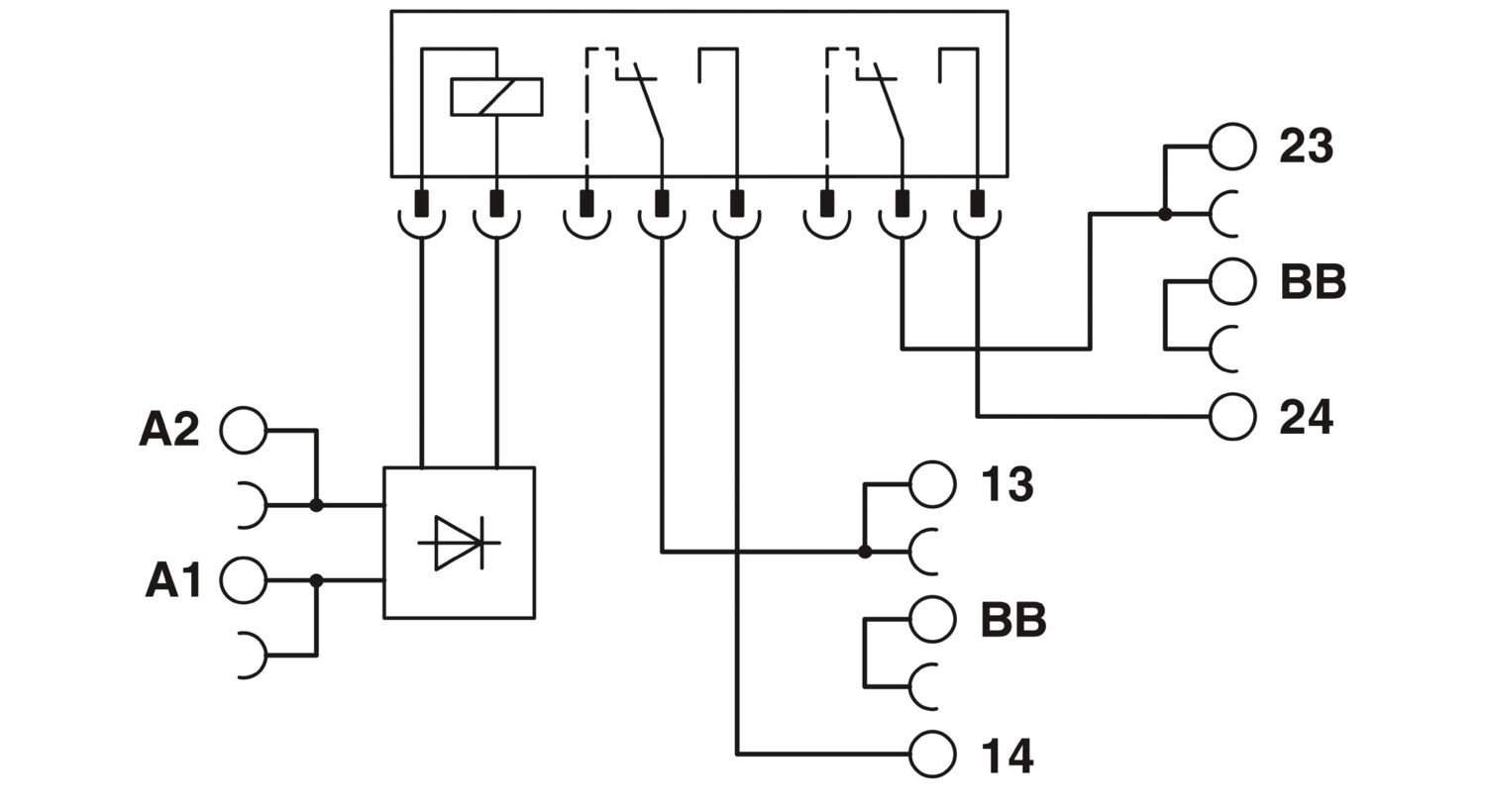

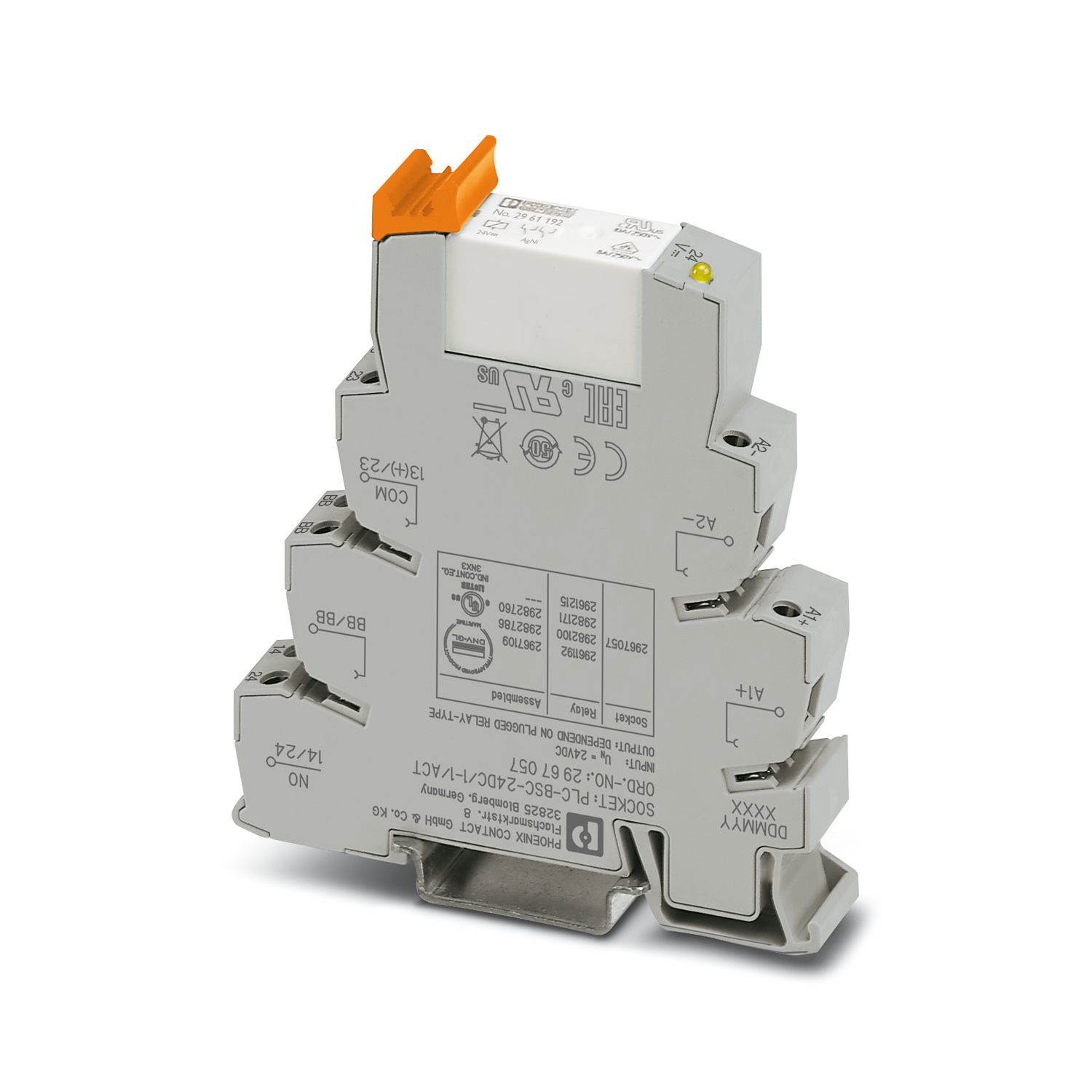

PLC-INTERFACE для функций вывода, состоит из основной клеммы PLC-BSC.../ACT с винтовым зажимом и вставным миниатюрным реле с силовым контактом, для монтажной рейки NS 35/7,5, 2 замыкающих контакта (1-1), входное напряжение 24 В DC
Характеристики
Товар доставляется
да

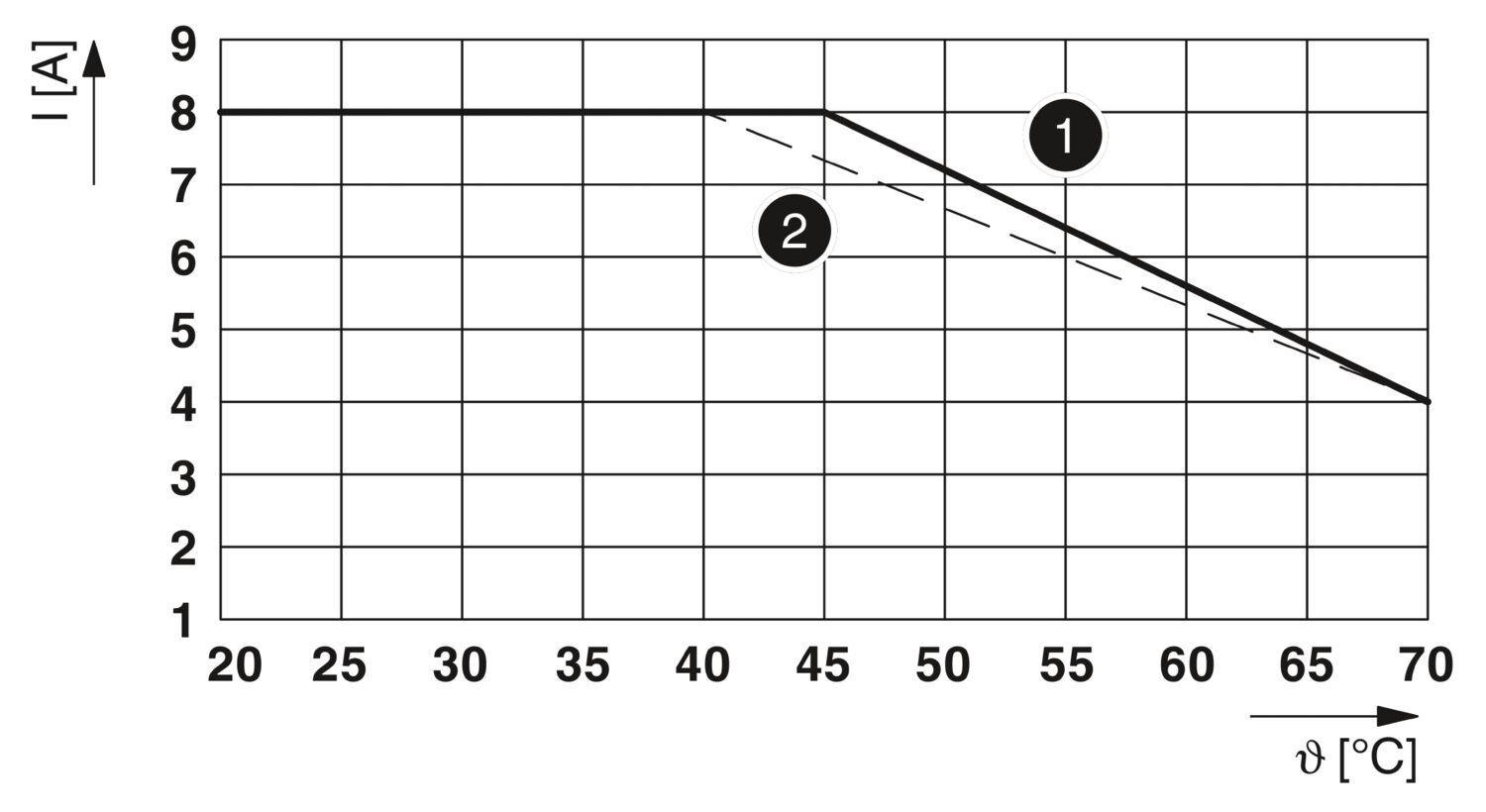

Предельный ток длительной нагрузки
6 A

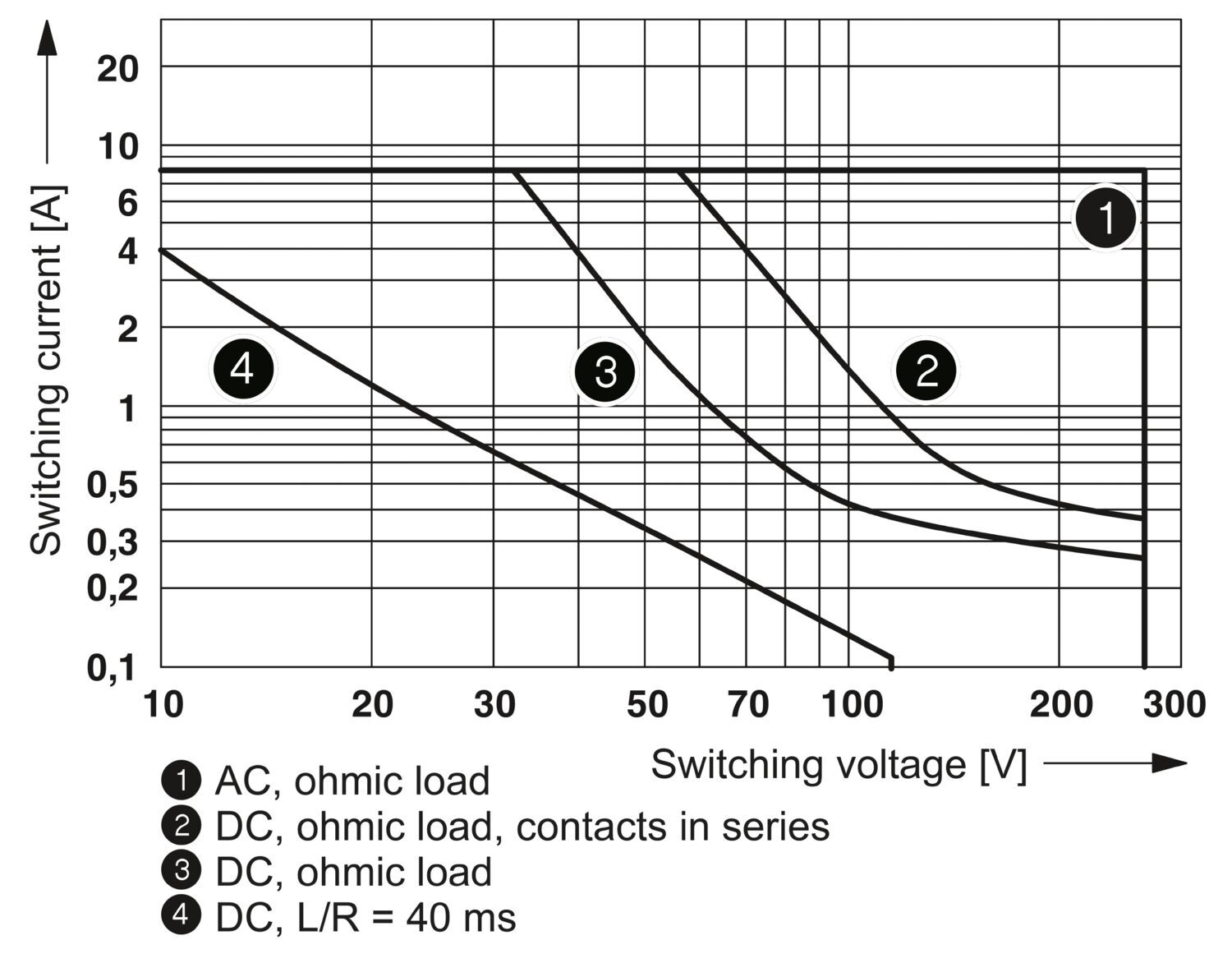

Коммутационная способность
2 A (24 B (DC13))
Глубина
94 мм
advatnages
Прямое подключение исполнительного устройства к релейному модулю|Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8|Дополнительные электротехнические клеммы не требуются|Экономия времени до 60 %|Релейные модули с безопасной развязкой между обмоткой и контактом согласно DIN EN 50178|Экономия до 80 % пространства|Функциональные вставные перемычки
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
76,19 g
Вес/шт. (без упаковки)
67,98 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-24dc-1-1-act-2967109
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ (Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выходного сигнала)
Макс. мощность потерь при номинальных условиях
0,43 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2967109
Ценовая группа
DK6238
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk2NzEwOQ/downloads/7969628?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk2NzEwOQ/downloads/8035162?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В AC
Применение
Функция вывода
Режим работы
100 % ED

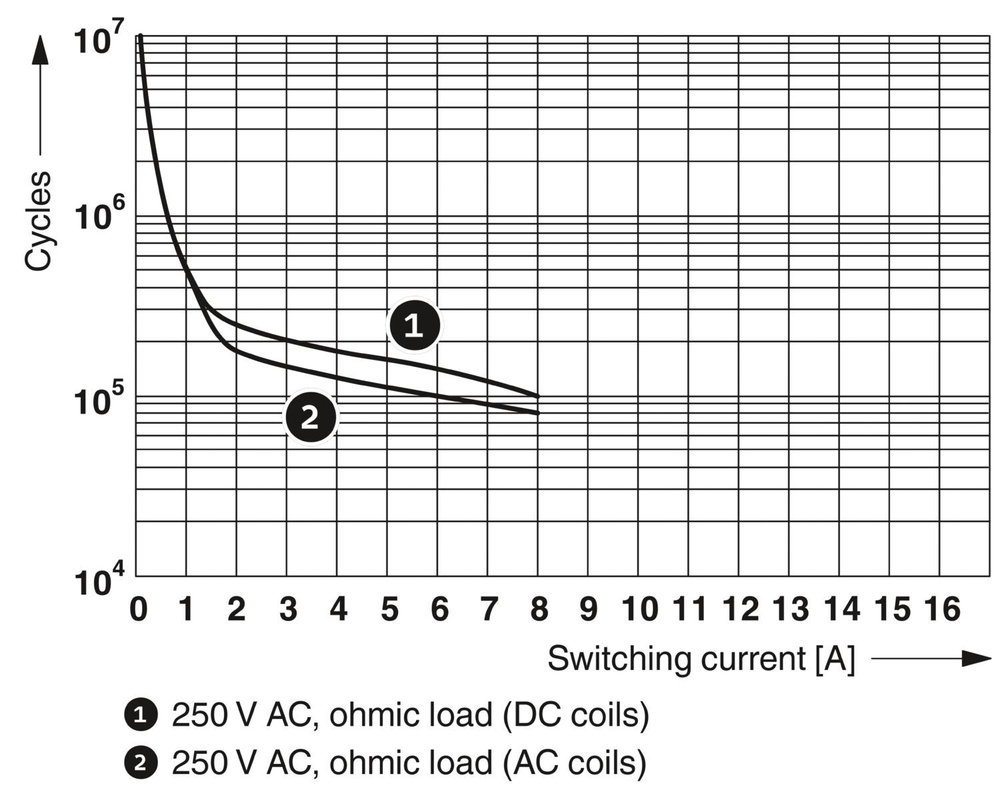

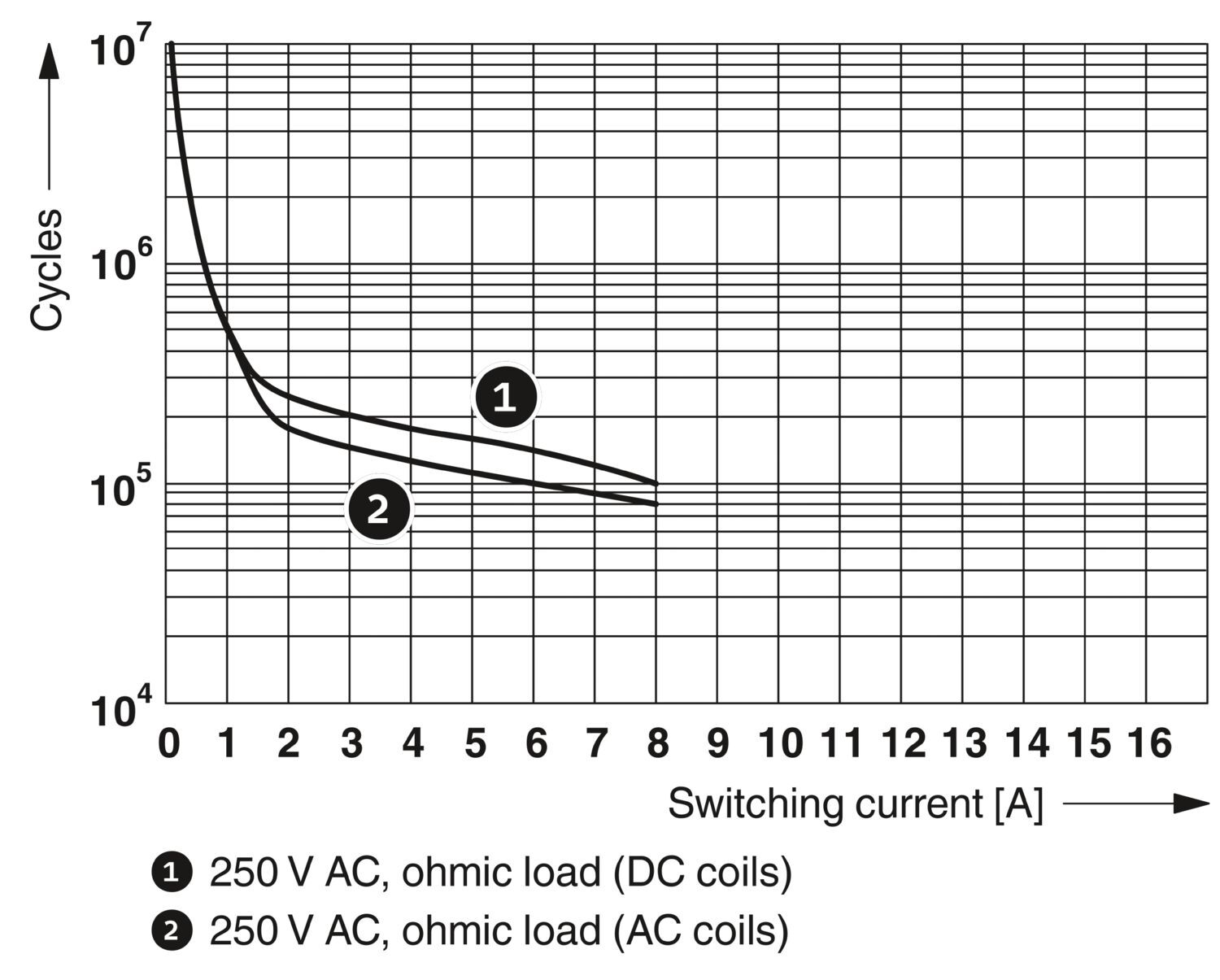

Долговечность механическая
3x 107 коммутационных циклов
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВэфф (50 Гц, 1 мин)
Стандарты / нормативные документы
Стандарты / нормативные документы,
МЭК 60947-5-1,
МЭК 61810-1
Активная часть
Активная часть
Входное номинальное напряжение UN
24 В DC

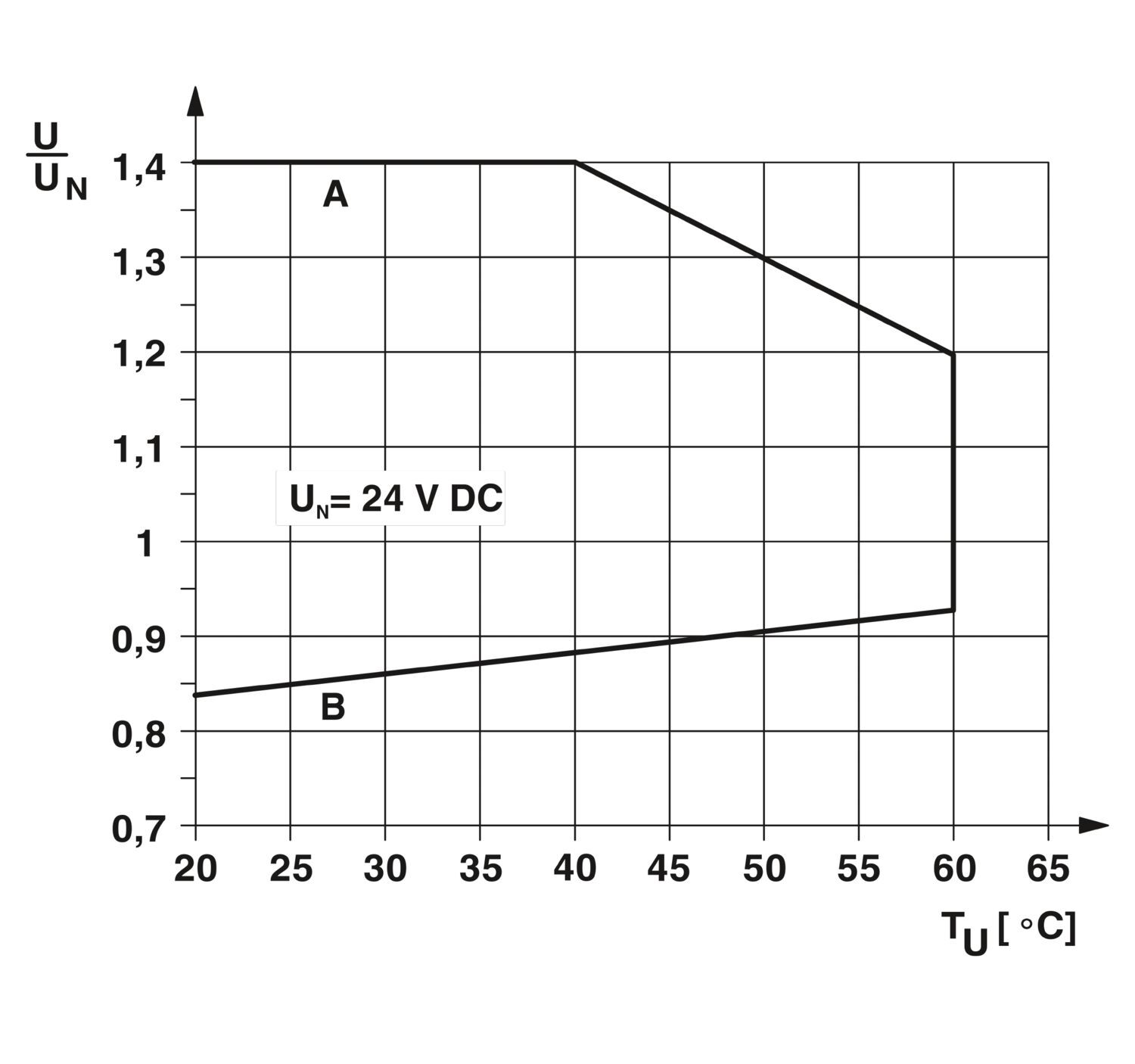

Диапазон входных напряжений
20,2 В DC ... 33,6 В DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
24 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
18 мА
Время срабатывания, типовое
8 мс
Время возврата, типовое
10 мс
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
2 замыкающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
5 В (10 мА)
Максимальный пусковой ток
25 A (20 мс)
Минимальный коммутационный ток
10 мА (5 B)
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В DC)
Коммутационная способность минимальная
50 мВт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT III
Степень защиты (Установочный блок реле)
IP20
Степень защиты (Место установки)
≤ IP54
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Мощность потерь на входе при UN
0,43 Вт
Испытательное напряжение (открытый контакт)
1 кВэфф (50 Гц, 1 мин)
Испытательное напряжение (Замыкающий контакт/замыкающий контакт)
2,5 кВэфф (50 Гц, 1 мин)
Код продажи
08
