Описание

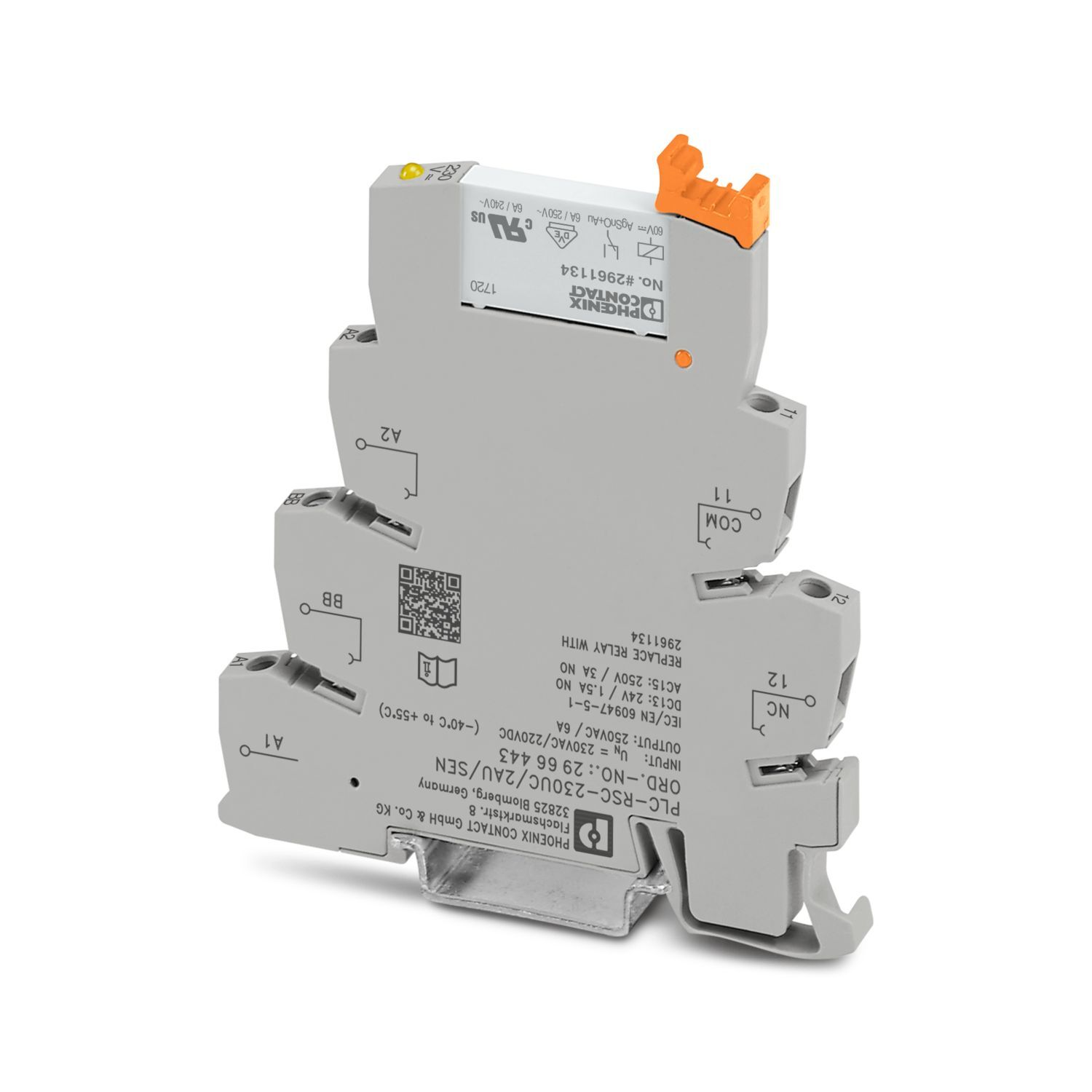

PLC-INTERFACE для функций ввода, состоит из основной клеммы PLC-BSC.../SEN с винтовым зажимом и вставным мини-реле с многосл. золотым контактом, для монтажной рейки NS 35/7,5, 1 размыкающий контакт, входное напряжение 230 В перем. тока/220 В DC
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A,
50 мА
Коммутационная способность
2 A (при 24 В, DC13)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
39,9 g
Вес/шт. (без упаковки)
34,6 g
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-230uc-2au-sen-2966443
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
3
Макс. мощность потерь при номинальных условиях
0,74 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2966443
Ценовая группа
DK6227
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/Mjk2NjQ0Mw/downloads/7969593?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjk2NjQ0Mw/downloads/8035127?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
следующие значение приведены для поврежденного золотого покрытия
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В
Применение
Функция ввода
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Активная часть
Активная часть
Входное номинальное напряжение UN
230 В AC
Диапазон входных напряжений
179,4 В AC/DC ... 264,5 В AC/DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
60 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
3,2 мА
Защитная схема
Мостиковый выпрямитель
Индикация рабочего напряжения
да
Коммутация
Коммутация
Исполнение контакта
1 H3 контакт
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgSnO, с покрытием золотом
Максимальное напряжение переключения
250 В AC/DC,
30 В AC
Минимальное напряжение переключения
12 В AC/DC,
100 мВ
Максимальный пусковой ток
50 мА
Минимальный коммутационный ток
1 мА
Мощность отключения (активная нагрузка), максимальная
140 Вт (при 24 В DC),
1 Вт (при 24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Изоляционные характеристики: Катушка/контакт
Изоляционные характеристики: Катушка/контакт
Расчетная стойкость к импульсному напряжению
6 кВ
Ток короткого замыкания
200 A (условный ток короткого замыкания)
Выходные предохранители
4 A gL/gG NEOZED
Коммутация: при поврежденном золотом покрытии
Коммутация: при поврежденном золотом покрытии
Код продажи
08
