Описание

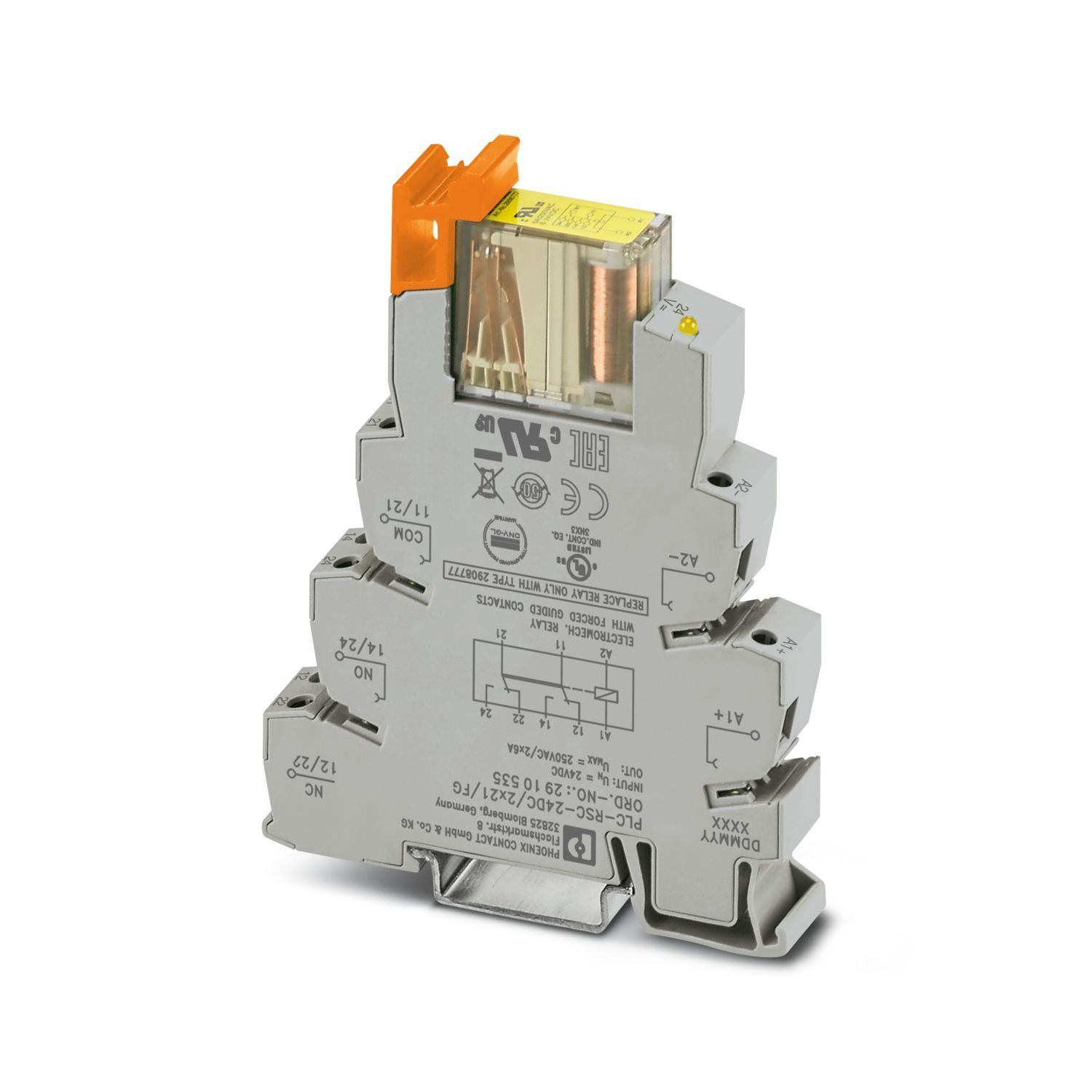

Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле защиты с принудительно управляемыми контактами согласно DIN EN 61810-3, Винтовые зажимы, 2x переключающих контакта, с принудительным размыканием, Безынерционный диод, Входное напряжение: 24 В DC
Характеристики
Штрих-код
4055626486864
Товар доставляется
да
Предельный ток длительной нагрузки
6 A
Коммутационная способность
3 A (24 B (DC13))
Глубина
104 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
80,02 g
Вес/шт. (без упаковки)
64 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-24dc-2x21-fg-2910535
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,72 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-20 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2910535
Ценовая группа
DK623J
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkxMDUzNQ/downloads/7969083?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkxMDUzNQ/downloads/8034618?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group,
UL 508
Расчетное напряжение изоляции
250 В AC
Применение
Контакты с принудительным управлением
Режим работы
100 % ED
Долговечность механическая
прибл. 107 коммутационных циклов
Изоляционные характеристики: Стандарты / нормативные документы
Изоляционные характеристики: Стандарты / нормативные документы
Изоляция
Безопасное разделение, усиленная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
Стандарты / нормативные документы,
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
24 В DC
Диапазон входных напряжений
20,2 В DC ... 32,4 В DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
24 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
30 мА
Время срабатывания, типовое
10 мс
Время возврата, типовое
10 мс
Защитная схема
Безынерционный диод
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
2x переключающих контакта, с принудительным размыканием
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi
Максимальное напряжение переключения
250 В AC/DC
Минимальное напряжение переключения
5 В (10 мА)
Максимальный пусковой ток
6 A
Минимальный коммутационный ток
10 мА (5 В)
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В DC)
Коммутационная способность минимальная
150 мВт
Степень защиты (Реле)
RT II (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
≥ IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Испытательное напряжение (Переключающий контакт/переключающий контакт)
2,5 кВeff (50 Гц, 1 мин., переключающий контакт/переключающий контакт)
UL, США / Канада
UL, США / Канада

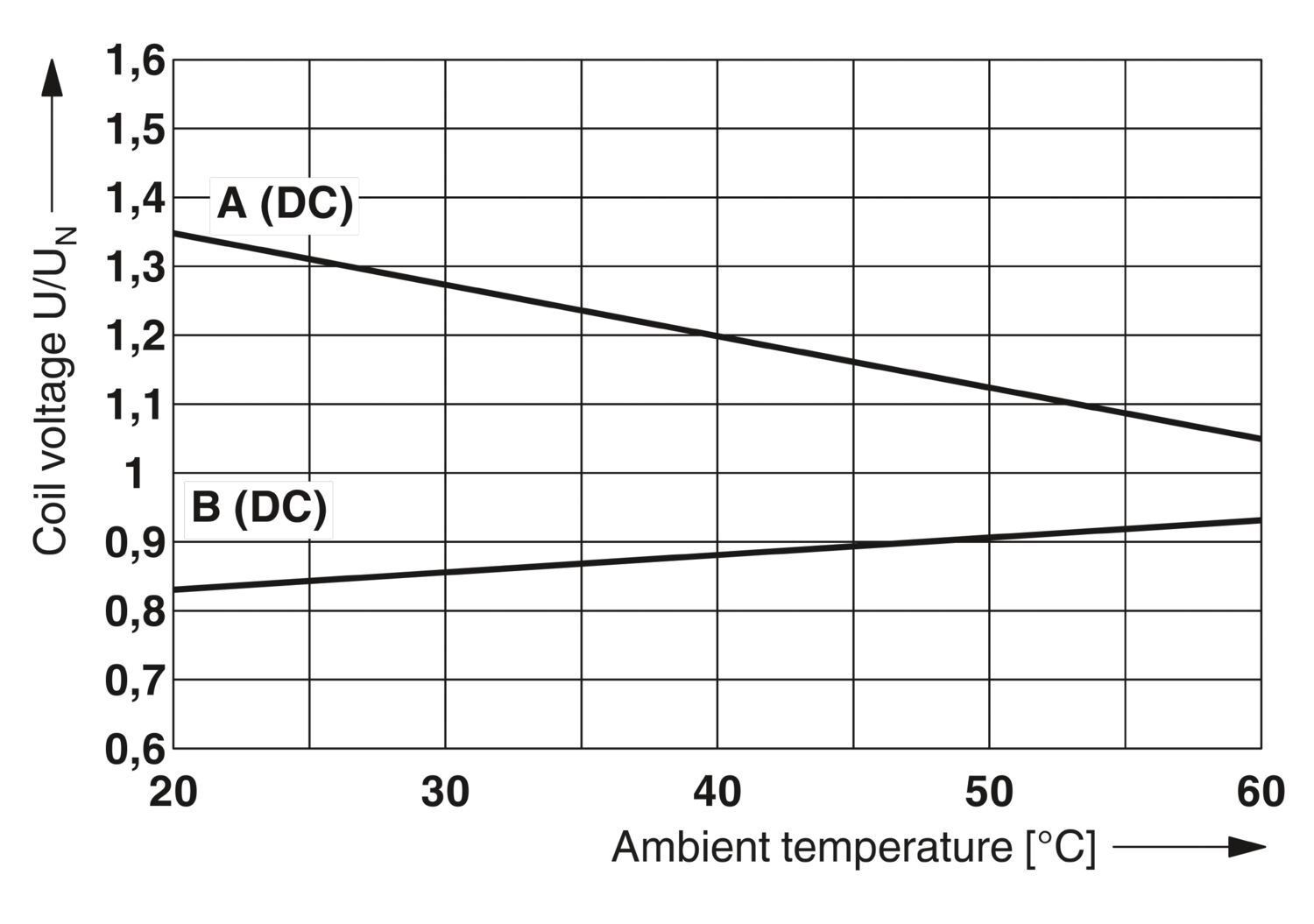

Диапазон входных напряжений относительно UN
см. диаграмму
UL, США
UL, США
B10d
600000 Циклы (AC1; 250 V / 6 A; 1 NO)
Контакты с принудительной коммутацией по EN 61810-3
тип B
