Описание

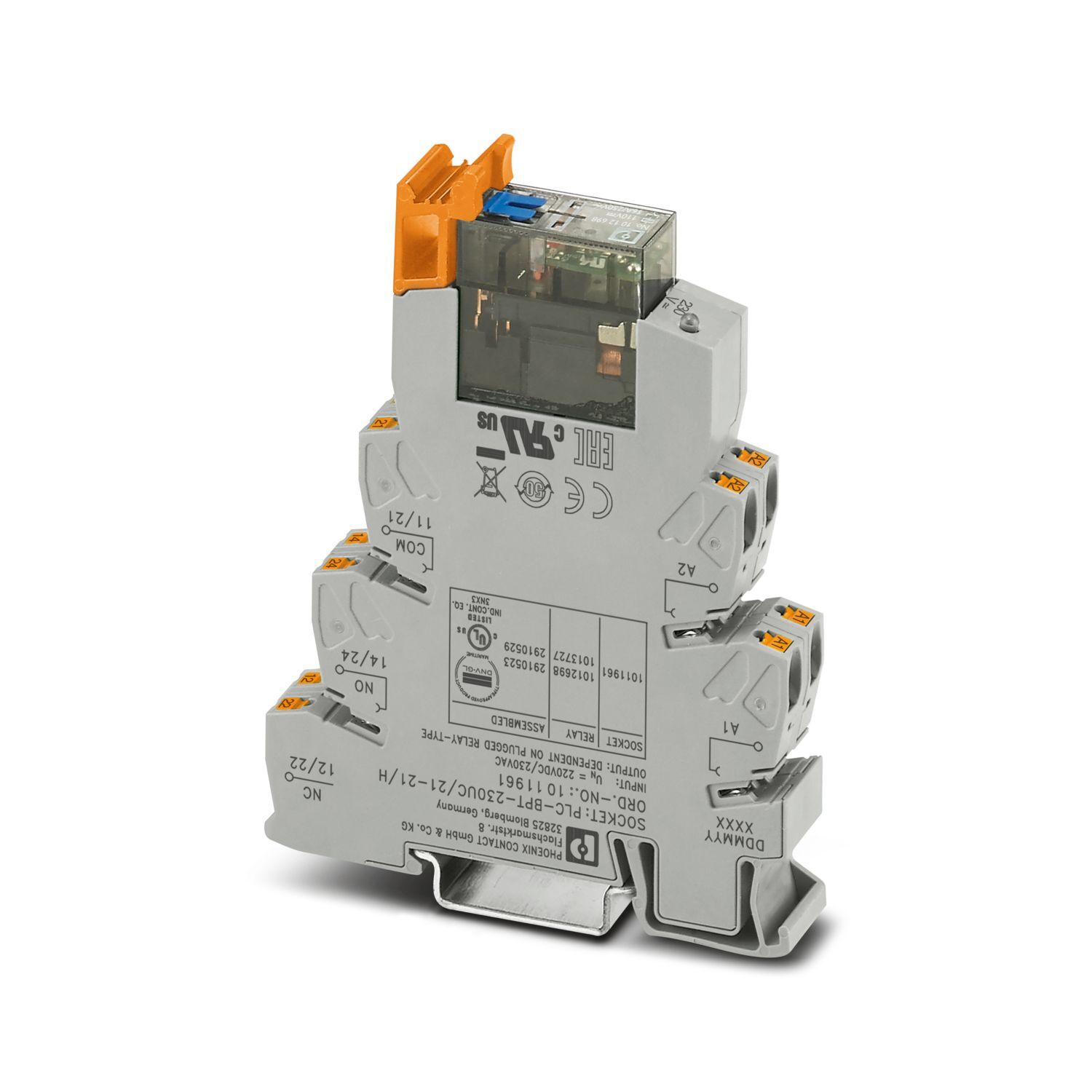

Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле с силовыми контактами с ручным управлением, со встроенным светодиодом состояния, Зажимы Push-in, 2 переключающих контакта, Мостиковый выпрямитель, Входное напряжение: 230 В AC / 220 В DC
Характеристики
Штрих-код
4055626486758
Товар доставляется
да
Предельный ток длительной нагрузки
6 A
Коммутационная способность
1 A (24 B (DC13))
Глубина
104 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
74,7 g
Вес/шт. (без упаковки)
64 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rpt-230uc-21-21-ms-2910523
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,15 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)
-20 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2910523
Ценовая группа
DK62BC
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkxMDUyMw/downloads/7969074?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkxMDUyMw/downloads/8034609?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group,
UL 508
Расчетное напряжение изоляции
250 В AC
Применение
Ручной переключатель
Режим работы
100 % ED

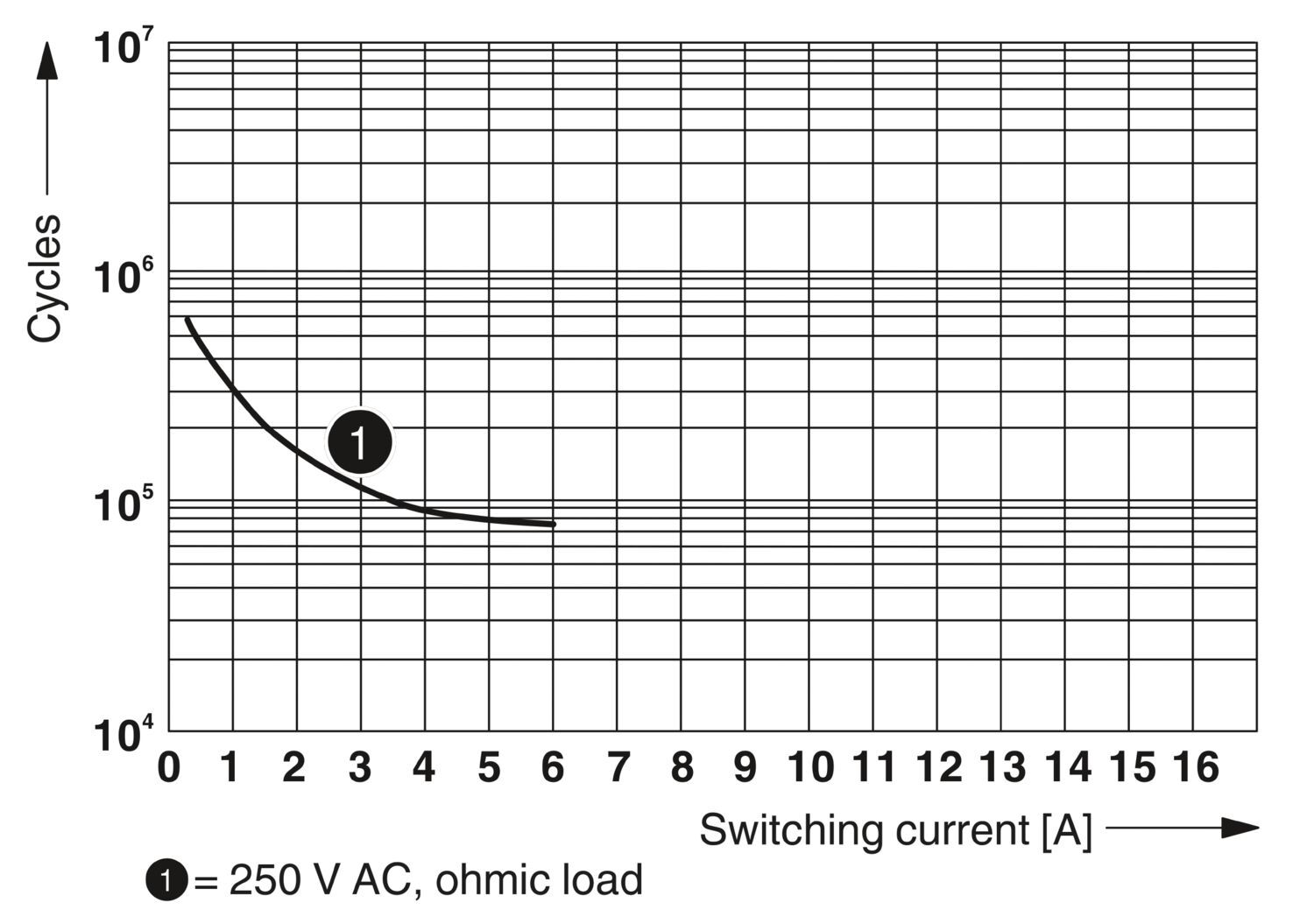

Долговечность механическая
5x 106 коммутационных циклов
Изоляционные характеристики: Стандарты / нормативные документы
Изоляционные характеристики: Стандарты / нормативные документы
Изоляция
Безопасное разделение, усиленная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
Стандарты / нормативные документы,
EN 50178
Активная часть
Активная часть
Входное номинальное напряжение UN
230 В AC

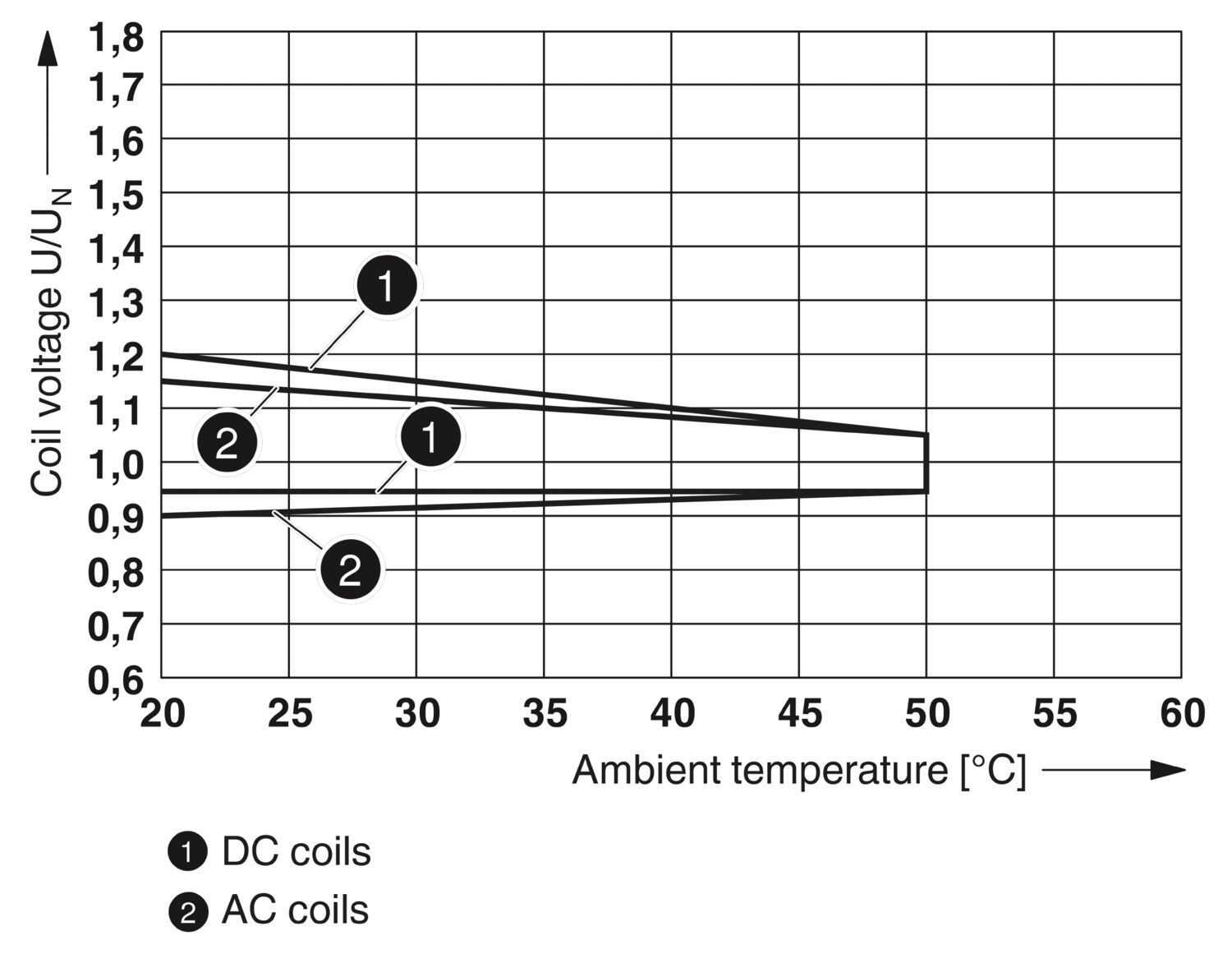

Диапазон входных напряжений
207 В AC ... 264,5 В AC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
110 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
5 мА
Время срабатывания, типовое
6 мс (220 В DC)
Время возврата, типовое
10 мс (220 В DC)
Защитная схема

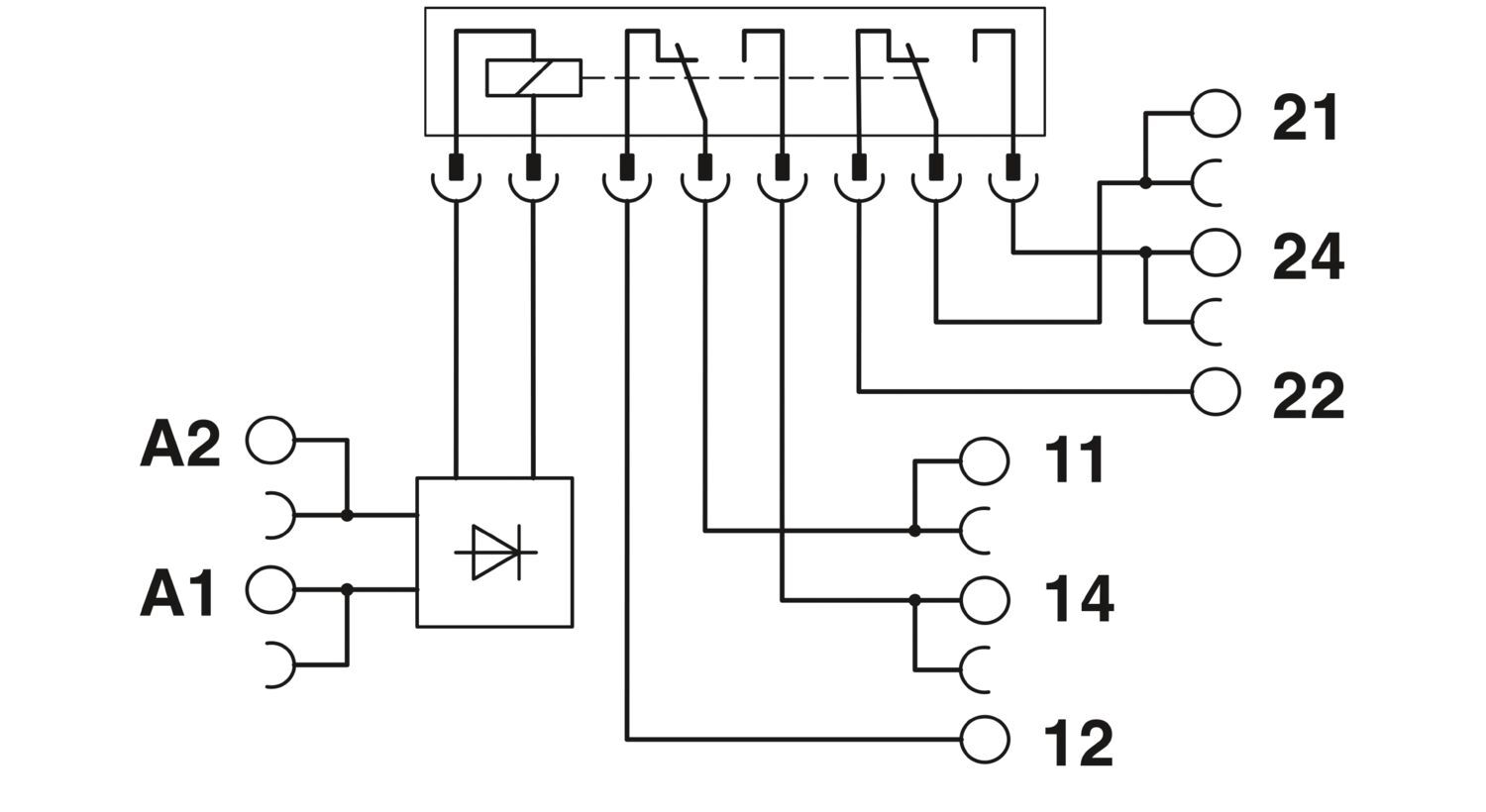

Мостиковый выпрямитель; Мостиковый выпрямитель
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
2 переключающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi

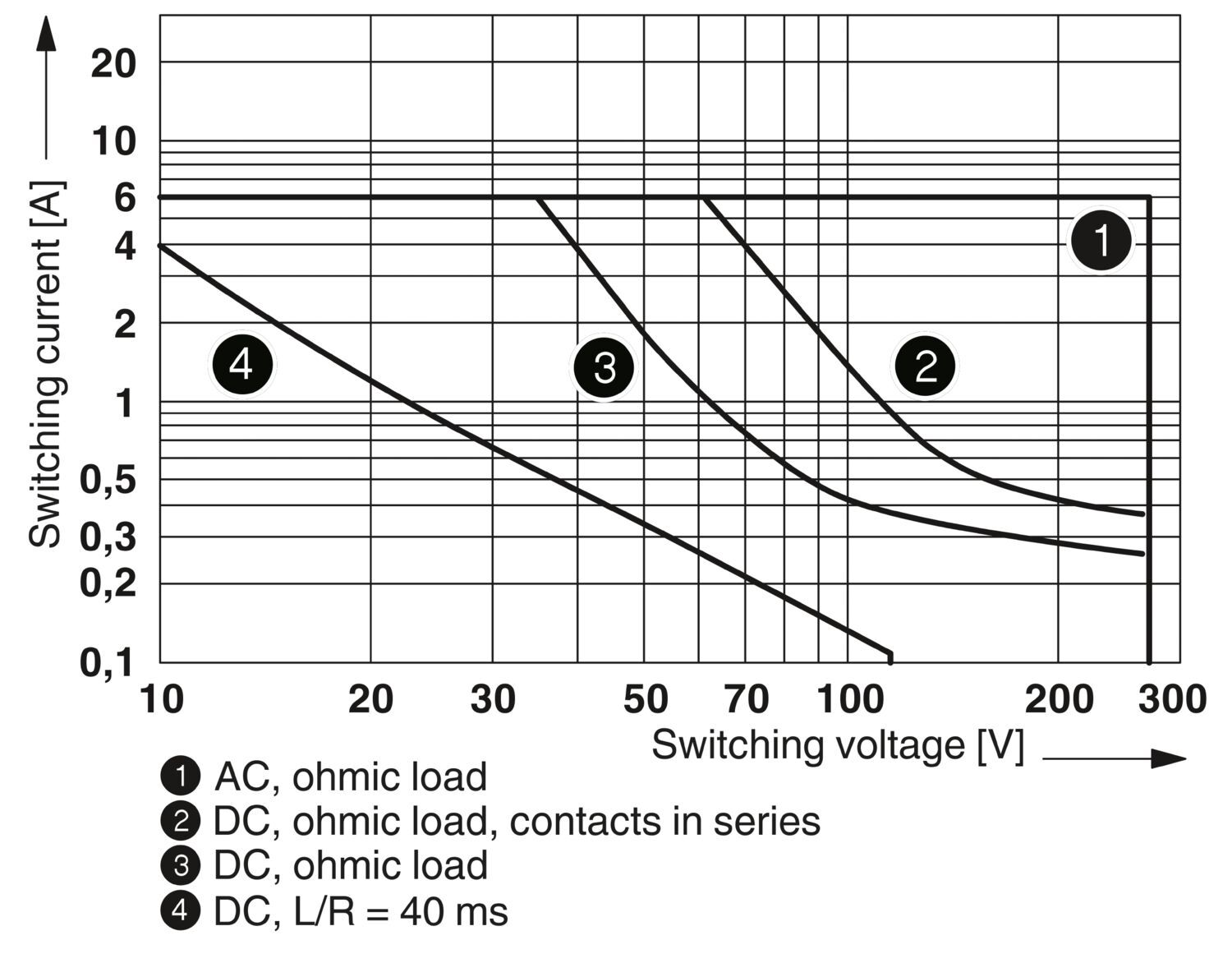

Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
12 В (10 мА)
Максимальный пусковой ток
12 A (20 мс)
Минимальный коммутационный ток
10 мА (12 B)
Мощность отключения (активная нагрузка), максимальная
192 Вт (24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT II (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
≥ IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Испытательное напряжение (Переключающий контакт/переключающий контакт)
2,5 кВeff (50 Гц, 1 мин., переключающий контакт/переключающий контакт)
UL, США / Канада
UL, США / Канада
UL, США
UL, США
Диапазон значений времени возврата, типовой
3 мс ... 15 мс (230 В AC)
