Описание

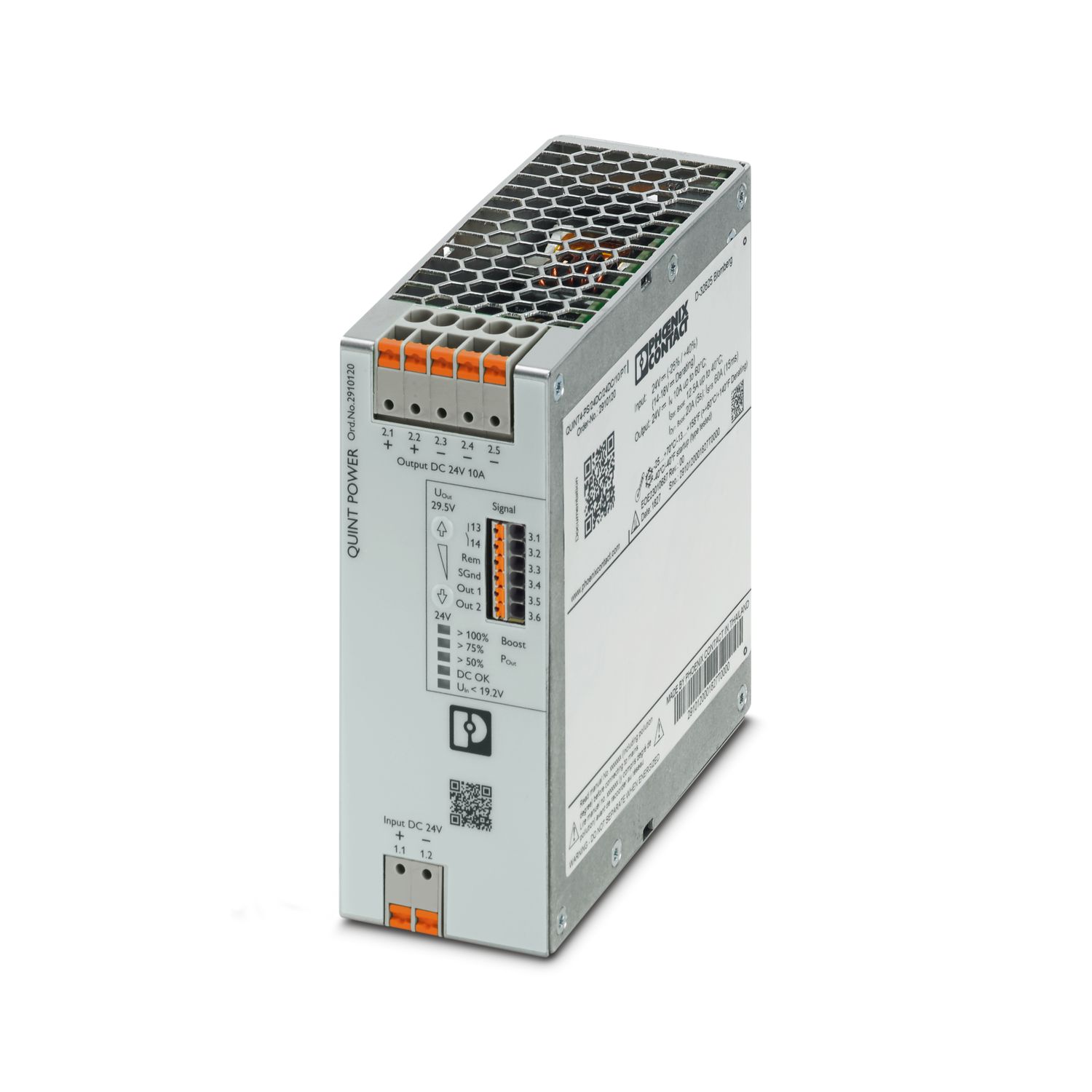

Преобразователь DC/DC, QUINT4-PS/24DC/24DC/10/PT, Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажную рейку, SFB Technology (Selective Fuse Breaking), вход: 24 В DC, выход: 24 В DC / 10 A, Тип подключения: Зажимы Push-in, Номинальное напряжение: 24 В DC, Тип монтажа: Установка на монтажную рейку
Характеристики
Штрих-код
4055626537498
Габариты (ДxШxВ, см):
122x130x53
Номер артикула
2910120
статус на складе в Германии
На складе
Глубина
53 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Вес/шт. (с упаковкой)
1 043 g
Вес/шт. (без упаковки)
910 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-31T17:12:24
Ссылка на сайт производителя
https://www.phoenixcontact.com/kz/products/2910120
Тип изделия
Преобразователи постоянного тока
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм
Номинальное напряжение
24 В DC
Ширина
122 мм
Высота
130 мм
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Серия изделий
QUINT POWER
Частота
300 Гц
Дополнительный текст
3 c
Диапазон входных напряжений
24 В DC -25 % ... +40 %
Время включения, типовое
300 мс (из режима SLEEP MODE)
Потребляемый ток
13,8 A (24 В DC)
Время включения
< 1 c
Производитель
Phoenix Contact
Импульс пускового тока
тип. 1,5 A
Интеграл импульса тока при включении (I2t)
< 0,02 A2c
Время автономной работы
тип. 11 мс (24 В DC)
Выбор подходящего предохранителя для защиты на входе
16 A ... 20 A (Характеристика B, C, D, K или аналогичная)
КПД
тип. 93,3 % (24 В DC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 29,5 В DC (> 24 В DC, мощность постоянна)
Номинальный ток на выходе (IN)
10 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Выходная мощность (PN)
240 Вт
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
≤ 32 В DC
Остаточная пульсация
< 50 мB(ДА)
Время нарастания
< 100 мс (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
< 5 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
< 16 Вт
Устройство защиты (на вторичной стороне)
электрон.
жесткий
0,2 мм² ... 1 мм²
гибкий
0,2 мм² ... 1,5 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 1,5 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 0,75 мм²
Количество фаз
1,00
Напряжения изоляции на входе / выходе
4 кВ DC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
> 1380000 ч (25 °C)
Защитное покрытие
нет
Диапазон частот
50 Гц ... 60 Гц
Напряженность проверочного поля
100 A/м
Температура
30 °C
Время
422400 ч
Диапазон номинальных напряжений на входе
24 В DC
Номинальная потребляемая мощность
258 ВА
Входной предохранитель
30 A (инертного типа, внутренний)
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Ток
10 A
Цифровой
0 В DC
Аналоговый
4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)
Широкий диапазон входных напряжений
нет
Макс. электрическая прочность
35 В DC (60 с)
Ограничение импульсного тока включения
1,5 A (через 1 мс)
Статичный Boost (IStat.Boost)
12,5 A
Динамический Boost (IDyn.Boost)
20 A (5 с)
Selective Fuse Breaking (ISFB)
60 A (15 мс)
Выходная мощность (Pстат. Boost)
300 Вт
Выходная мощность (Pдинам. Boost)
480 Вт (5 с)
Рассогласование статически
< 1 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование динамически
< 1 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование Изменение входного напряжения
< 1 % (статическое изменение нагрузки 10 % ... 90 %)
Рассеиваемая мощность SLEEP MODE
< 2 Вт
жесткий (AWG)
24 ... 16
Маркировка разъема
3.4 +
Опорный потенциал
к OUT1, OUT2, REM
Частота переключения
190,00 кГц ... 220,00 кГц (Ступень вспомогательного преобразователя)
Тестовый уровень 1
100 кГц
Тестовый уровень 2
1 МГц
Переменная составляющая
14 % (UN)
GTIN
4055626537498
ECLASS-13.0
27040701
ECLASS-15.0
27040701
UNSPSC 21.0
39121000
Да
насколько известно, действует освобождение от исполнения требований
CO2e кг
20,275 кг CO2e
Область перемычки и крышки
Разряд статического электричества
