Описание

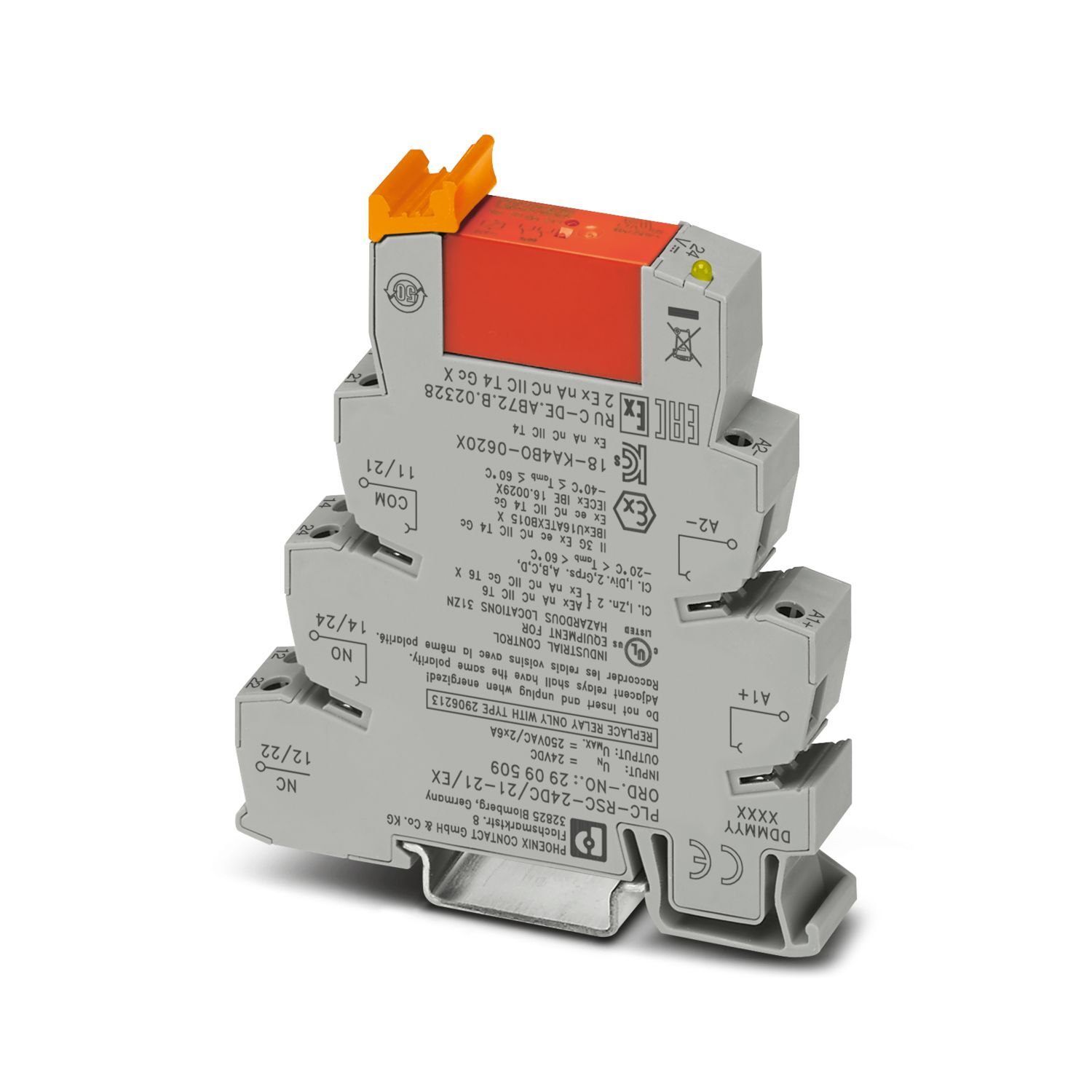

PLC-INTERFACE, в комплекте из базовой клеммы 14 мм, устанавливаемой на несущей рейке, с винтовым зажимом и вставного реле с силовым контактом, 2 переключающих контактов, входное напряжение 24 В DC. Допуск согласно ATEX/IECEx (зона 2) и зоне Ex классу I, разделу 2.
Характеристики
Штрих-код
4055626363134
Товар доставляется
да
Предельный ток длительной нагрузки
2x 6 A (Oграничение рабочих характеристик)
Коммутационная способность
2 A (24 B (DC13))
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
77,6 g
Вес/шт. (без упаковки)
70,63 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-24dc-21-21-ex-2909509
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,43 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2909509
Ценовая группа
DK623K
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwOTUwOQ/downloads/9707388?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwOTUwOQ/downloads/9708011?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group,
Взрывозащита II 3G Ex ec nC IIC T4 Gc,
Ex ec nC IIC T4 Gc,
Взрывозащита II 3 G Ex ec nC IIC T4 Gc,
Class I, Zone 2, AEx ec nC IIC T4
Расчетное напряжение изоляции
250 В AC
Применение
Класс I, раздел 2
Режим работы
100 % ED
Долговечность механическая
3x 107 коммутационных циклов
Изоляционные характеристики: Стандарты / нормативные документы
Изоляционные характеристики: Стандарты / нормативные документы
Изоляция
Безопасное разделение, усиленная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
22.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
Стандарты / нормативные документы,
МЭК 60664,
GB/T 3836.1
Активная часть
Активная часть
Входное номинальное напряжение UN
24 В DC

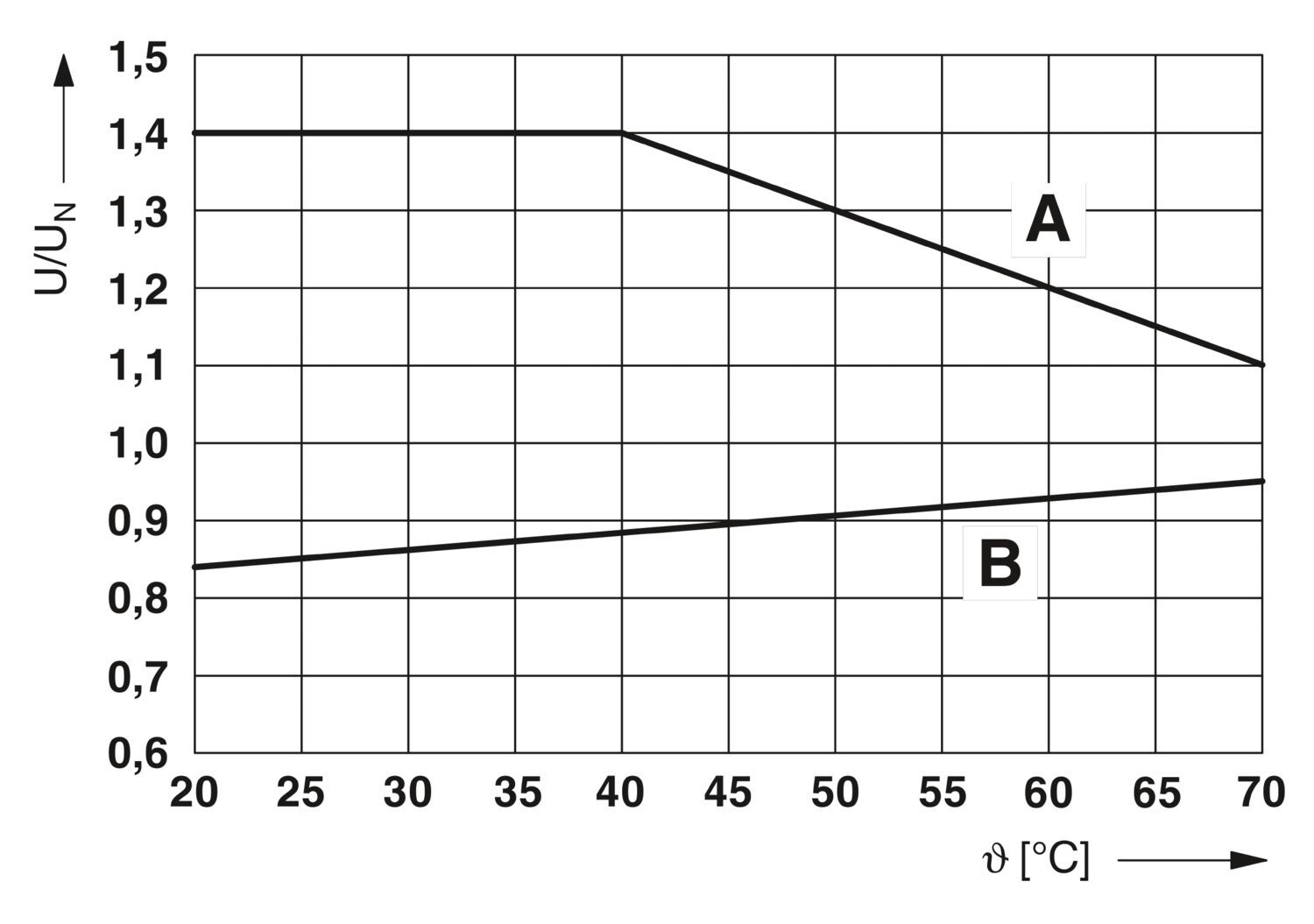

Диапазон входных напряжений
20,2 В DC ... 33,6 В DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
24 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
18 мА
Время срабатывания, типовое
8 мс
Время возврата, типовое
10 мс
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация

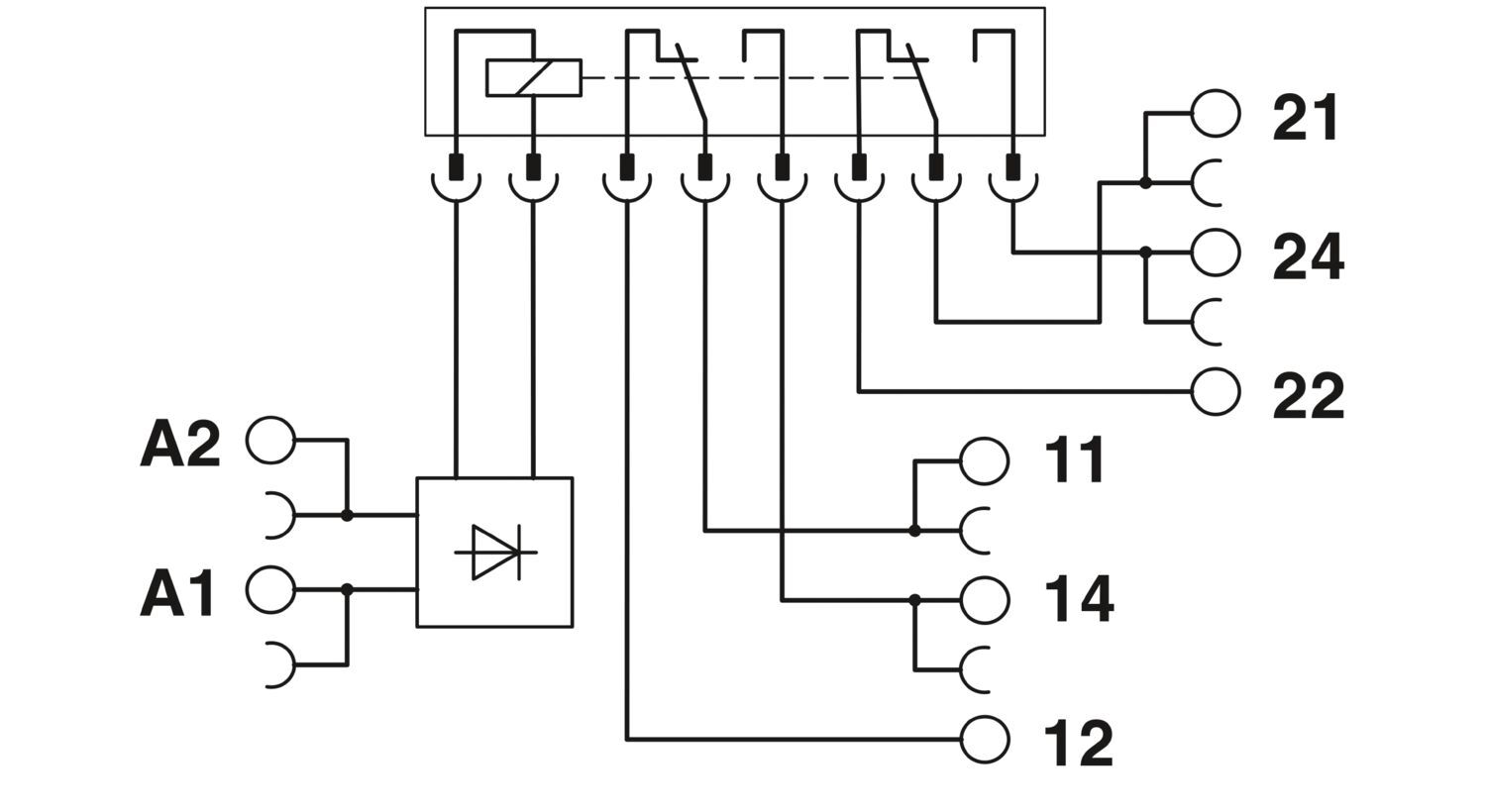

Исполнение контакта
2 переключающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi

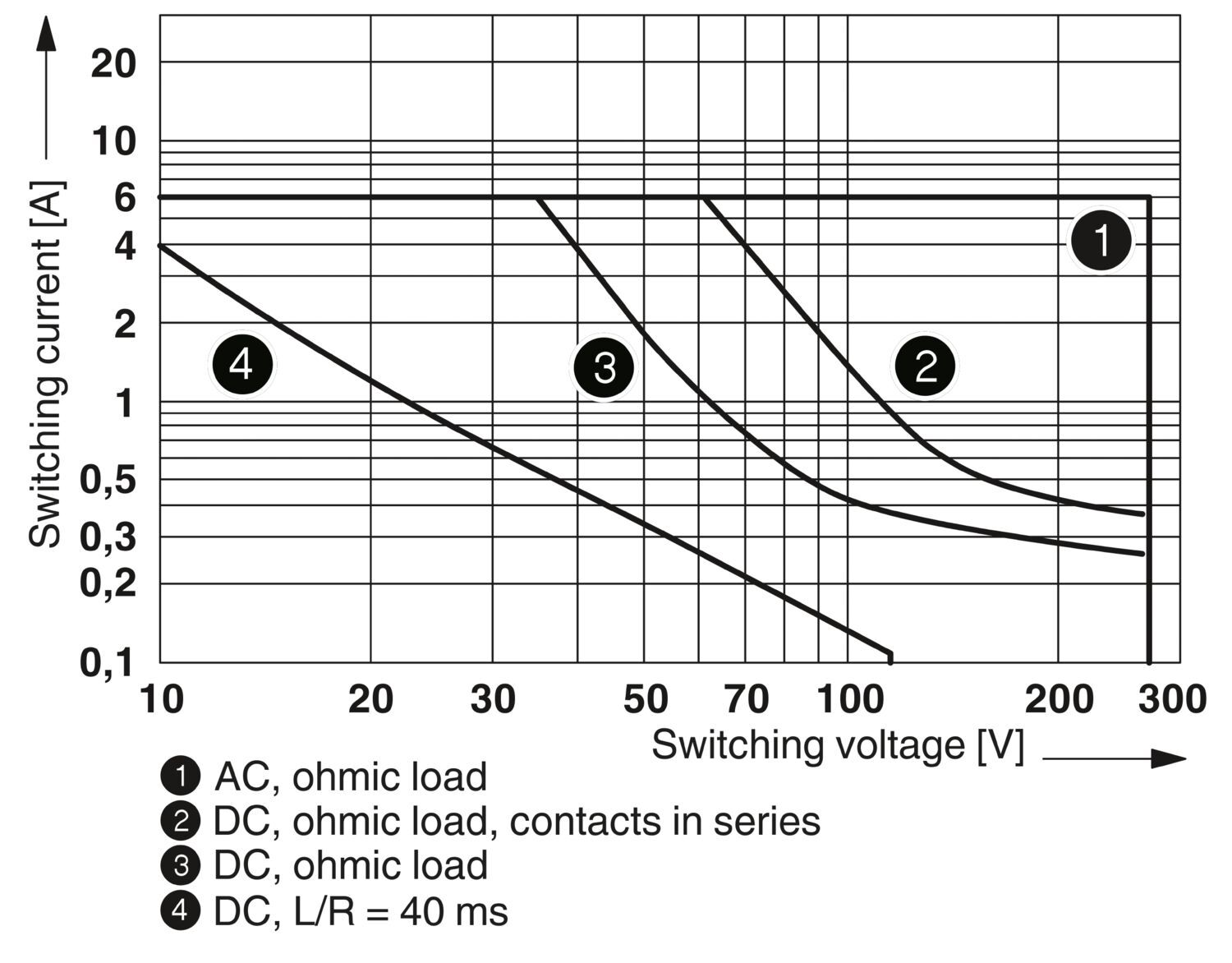

Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
5 В AC/DC (10 мА)
Максимальный пусковой ток
15 A (300 мс)
Минимальный коммутационный ток
10 мА (5 B)
Мощность отключения (активная нагрузка), максимальная
140 Вт (24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT III (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
CE
CE
Сертификат
Соответствие требованиям ЕС,
TAE0000196,
IBExU16ATEXB015 X,
IECEx IBE 16.0029X,
PxCIF21UKEX2909514X,
2021122304114118
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Испытательное напряжение (Переключающий контакт/переключающий контакт)
2,5 кВ AC (50 Гц, 1 мин., переключающий контакт/переключающий контакт)
UL, США / Канада
UL, США / Канада
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
GB Standard
GB Standard
