Описание

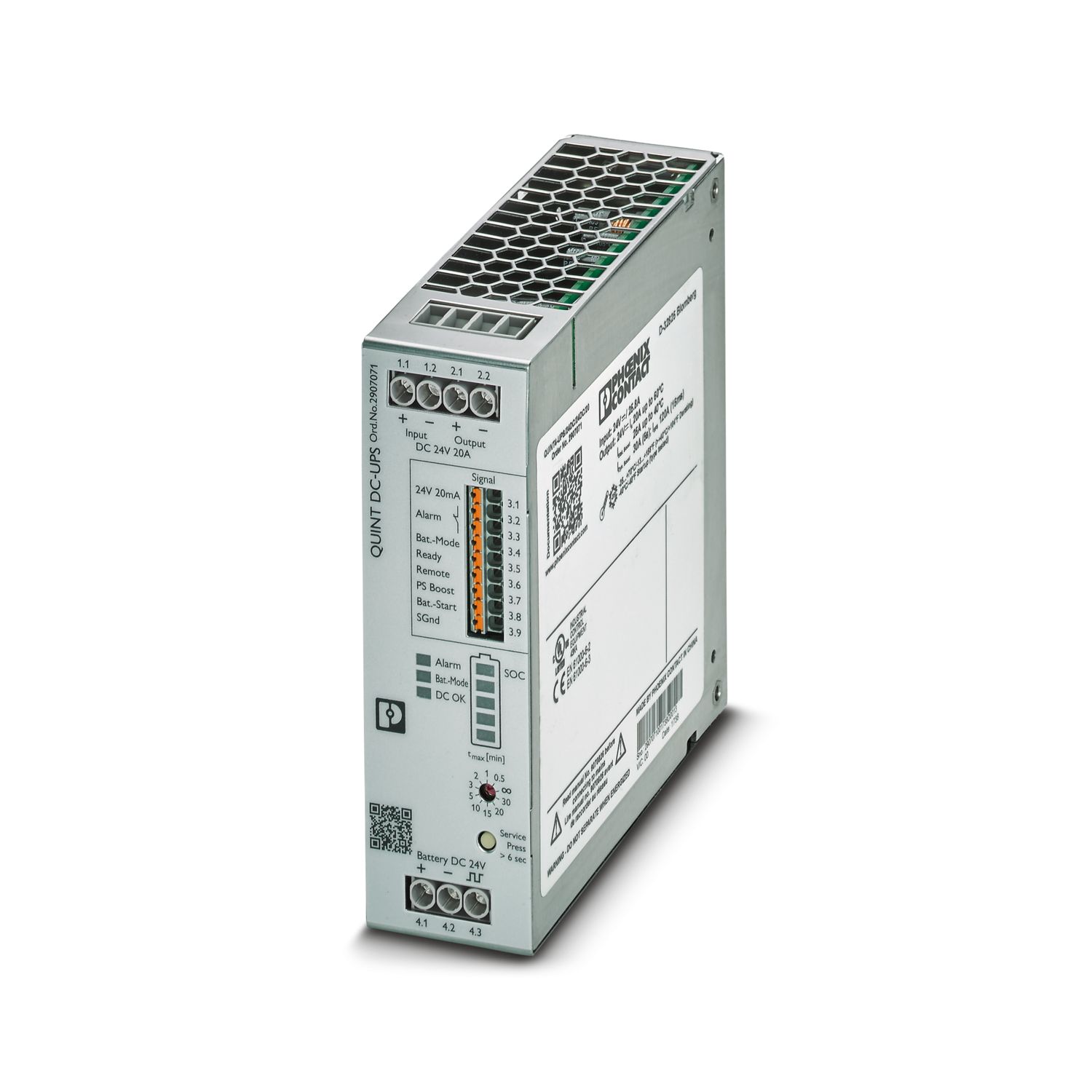

Источник бесперебойного питания, QUINT4-UPS/24DC/24DC/20, ИБП постоянного тока QUINT, IQ Technology, Установка на монтажную рейку, Винтовые зажимы, вход: 24 В DC, выход: 24 В DC / 20 A, зарядный ток: 5 A, Тип подключения: Зажимы Push-in, Момент затяжки: 0,5 Нм ... 0,6 Нм, Тип монтажа: Установка на монтажную рейку
Характеристики
Штрих-код
4055626171272
Габариты (ДxШxВ, см):
123x130x42
Номер артикула
2907071
статус на складе в Германии
На складе
Номинальное напряжение UN
24 В DC
Глубина
42 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Вес/шт. (с упаковкой)
577 g
Вес/шт. (без упаковки)
504,98 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-31T17:13:51
Ссылка на сайт производителя
https://www.phoenixcontact.com/kz/products/2907071
Тип изделия
ИБП постоянного тока
Тип подключения
Зажимы Push-in
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
8 мм (жесткий/гибкий)
Ширина
123 мм
Высота
130 мм
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85371091
Серия изделий
ИБП постоянного тока QUINT
Частота
0 Гц
Дополнительный текст
3 c
Диапазон входных напряжений
18 В DC ... 30 В DC
Монтажное положение
на горизонтальной монтажной рейке NS 35/7,5 и NS 35/15 согласно EN 60715
Диапазон выходного напряжения
19 В DC ... 28 В DC (UOUT = UBAT - 0,4 B DC)
Время включения
макс. 3 c
Выходное напряжение
24 В DC
Производитель
Phoenix Contact
Стандартное сетевое напряжение
24 В DC
Тип напряжения питания
Пост. ток
Импульс пускового тока
≤ 8 A (≤ 4 мс)
Время автономной работы
22 мин (12 Ач)
КПД
тип. 98 %
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Позиция
5.x
Обозначение полюсов
4.1 (+), 4.2 (-), 4.3 ()
жесткий
0,2 мм² ... 1 мм²
гибкий
0,2 мм² ... 1 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 0,75 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 0,75 мм²
MTBF (IEC 61709, SN 29500)
> 1940000 ч (25 °C)
Диапазон частот
50 Гц ... 60 Гц
Напряженность проверочного поля
300 A/м
Время
192072 ч
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Входное напряжение
24 В DC
Количество выходов
1
Аналоговый
4 мА ... 20 мА (смещенная нулевая точка)
Макс. электрическая прочность
35 В DC (с защитой от перепутывания полярности)
Статичный Boost (IStat.Boost)
25 A
Selective Fuse Breaking (ISFB)
120 A (15 мс)
жесткий (AWG)
24 ... 16 (Cu)
Маркировка разъема
3.1 (+), 3.9 (SGnd)
Опорный потенциал
3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Пороговое значение включения, фикс.
22 В DC
Потребляемый ток IN (UN, IOUT = IN, ICharge = 0)
20,1 A
Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max)
31,4 A
Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0)
50 мА
Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max)
6,1 A
Потребляемая мощность Pmax (UN, IOUT = IStat.Boost, ICharge = max)
738 Вт
Потребляемая мощность PN (UN, IOUT = IN, ICharge = 0)
474 Вт
Потребляемая мощность PCharge (UN, IOUT = 0, ICharge = max)
145 Вт
Время зарядки
165 мин (12 Ач)
Внутренний входной предохранитель
нет
Падение напряжения вход / выход
0,4 В DC
Выходной ток IN
20 A
Выходная мощность POUT (UN, IOUT = IN)
480 Вт
Выходная мощность POUT (UN, IOUT = Iстат.рез.мощ.)
600 Вт
Рассеиваемая мощность Холостой ход (UN, IOut = 0, ICharge = 0)
2 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, IOut = IN, ICharge = 0)
11 Вт
Распределение сигнала и состояния
low - active
Коммутационное напряжение
макс. 30 В AC/DC
Нагружаемый выход
макс. 20 мА
Распределение состояния и сигнала
active - high
Светодиодный индикатор состояния
зеленый (степень заряженности SOC)
Время переключения
0 мс
GTIN
4055626171272
ECLASS-13.0
27040705
ECLASS-15.0
27040705
UNSPSC 21.0
39121000
Да
насколько известно, действует освобождение от исполнения требований
CO2e кг
19,64 кг CO2e
Защита от переполюсовки
есть
Пороговое значение включения, динамическое
> 1 B / 100 мс
Время включения в режиме питания от аккумулятора (аккум. старт)
8 c
Потребляемая мощность PNo-Load (UN, IOUT = 0, ICharge = 0)
1,3 Вт
Возможность параллельного подключения ИБП
да, с развязывающими модулями (для увеличения буферного времени и для резервирования)
Возможность последовательного подключения ИБП
нет
Возможность параллельного подключения энергоаккумулятора
да, 5 (учитывать защиту проводников)
Возможность последовательного подключения энергоаккумулятора
нет
Выходная мощность POUT (UN, IOUT = Iдин.рез.мощ.)
720 Вт (5 с)
Конечное напряжение заряда (с температурной компенсацией)
25 В DC ... 32 В DC
Конечное напряжение разрядки (конфигурируемое)
27,6 В DC
Зарядный ток (конфигурируемый)
макс. 5 A
Номинальная емкость (без дополнительного зарядного устройства)
3 Ач ... 135 Ач
Макс. емкость
135 Ач
Защита от глубокого разряда (конфигурируемая)
19,2 В DC
IQ-Technology
да
Датчик температуры
да
Температурная компенсация (конфигурируемая)
42 мВ/К
Винтовые зажимы
жесткий
Максимальная нагрузочная способность по току
макс. 100 мА
Сопротивление
390 Ом
0,2 мм² ... 6 мм²
гибкий
0,2 мм² ... 4 мм²
жесткий (AWG)
0,2 мм² ... 1 мм²
гибкий
0,5 мм² (рекомендуется)
жесткий (AWG)
Все характеристики
