Описание

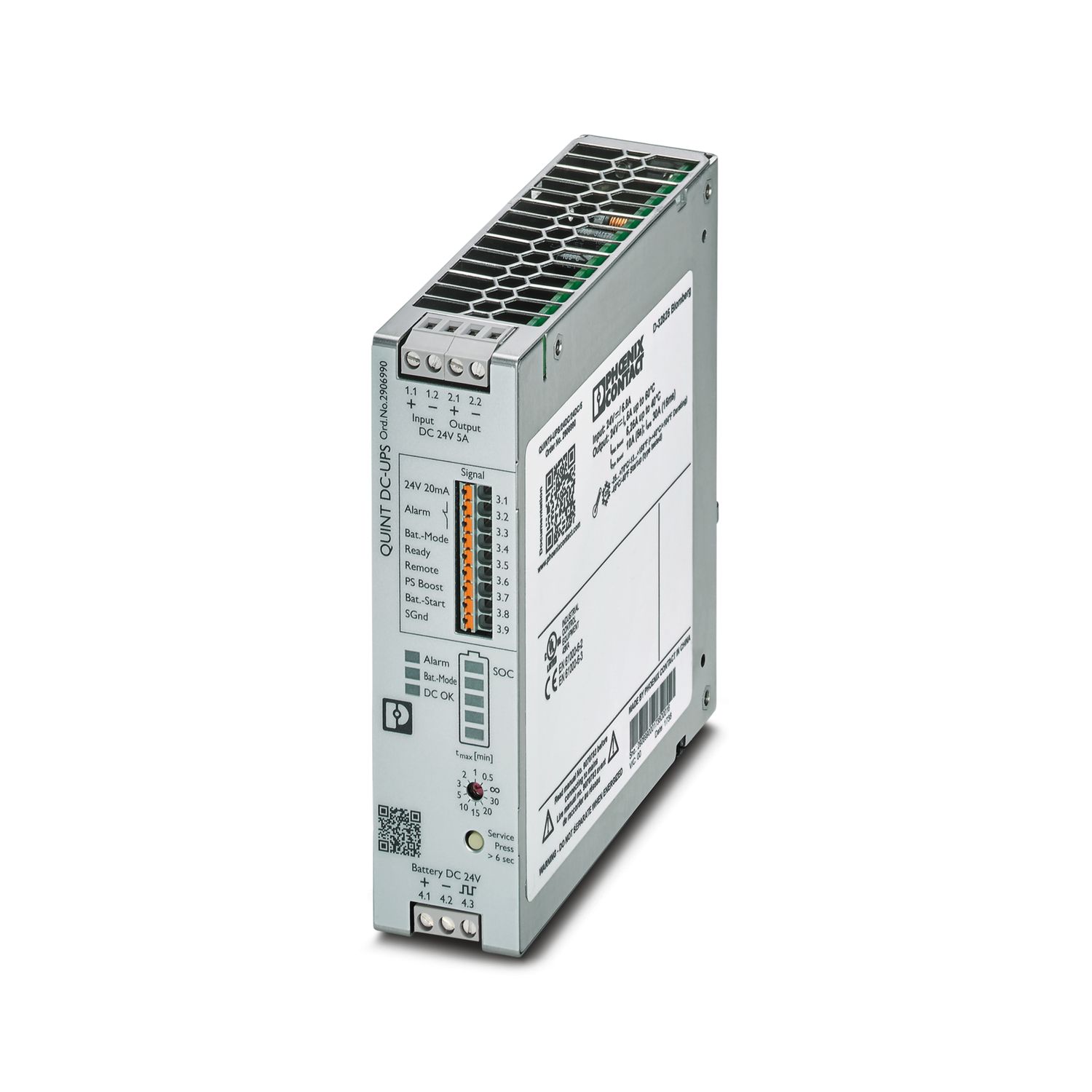

Источник бесперебойного питания, QUINT4-UPS/24DC/24DC/5, ИБП постоянного тока QUINT, IQ Technology, Установка на монтажную рейку, Винтовые зажимы, вход: 24 В DC, выход: 24 В DC / 5 A, зарядный ток: 1,5 A, Тип подключения: Винтовые зажимы, Момент затяжки: 0,5 Нм ... 0,6 Нм, Тип монтажа: Установка на монтажную рейку
Характеристики
Штрих-код
4055626171227
Габариты (ДxШxВ, см):
123x130x37
Номер артикула
2906990
статус на складе в Германии
На складе
Номинальное напряжение UN
24 В DC
Глубина
37 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Вес/шт. (с упаковкой)
509,6 g
Вес/шт. (без упаковки)
413 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-31T17:14:25
Ссылка на сайт производителя
https://www.phoenixcontact.com/kz/products/2906990
Тип изделия
ИБП постоянного тока
Тип подключения
Винтовые зажимы
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
6,5 мм (жесткий/гибкий)
Ширина
123 мм
Высота
130 мм
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85371091
Серия изделий
ИБП постоянного тока QUINT
Частота
0 Гц
Дополнительный текст
3 c
Диапазон входных напряжений
18 В DC ... 30 В DC
Монтажное положение
на горизонтальной монтажной рейке NS 35/7,5 и NS 35/15 согласно EN 60715
Диапазон выходного напряжения
19 В DC ... 28 В DC (UOUT = UBAT - 0,3 B DC)
Время включения
макс. 3 c
Выходное напряжение
24 В DC
Производитель
Phoenix Contact
Стандартное сетевое напряжение
24 В DC
Тип напряжения питания
Пост. ток
Импульс пускового тока
≤ 7 A (≤ 4 мс)
Время автономной работы
25 мин (3,4 Ач)
КПД
тип. 98 %
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Устойчивость к обратной связи
≤ 35 В DC
Позиция
4.x
Обозначение полюсов
3.1 (24V 20mA), 3.2 / 3.3 (Alarm), 3.4 (Bat.-Mode), 3.5 (Ready), 3.6 (Remote), 3.7 (PS Boost), 3.8 (Bat.-Start), 3.9 (SGnd)
жесткий
0,2 мм² ... 2,5 мм²
гибкий
0,2 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 2,5 мм²
MTBF (IEC 61709, SN 29500)
> 2065000 ч (25 °C)
Диапазон частот
50 Гц ... 60 Гц
Напряженность проверочного поля
300 A/м
Температура
40 °C
Время
175000 ч
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Входное напряжение
24 В DC
Количество выходов
1
Аналоговый
4 мА ... 20 мА (смещенная нулевая точка)
Макс. электрическая прочность
35 В DC (с защитой от перепутывания полярности)
Статичный Boost (IStat.Boost)
6,25 A
Selective Fuse Breaking (ISFB)
30 A (15 мс)
жесткий (AWG)
30 ... 12 (Cu)
Маркировка разъема
3.1 (+), 3.9 (SGnd)
Опорный потенциал
3.9 (SGnd, идентично 1.2, 2.2, 4.2)
Пороговое значение включения, фикс.
22 В DC
Потребляемый ток IN (UN, IOUT = IN, ICharge = 0)
5,1 A
Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max)
8,3 A
Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0)
45 мА
Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max)
1,8 A
Потребляемая мощность Pmax (UN, IOUT = IStat.Boost, ICharge = max)
211 Вт
Потребляемая мощность PN (UN, IOUT = IN, ICharge = 0)
121 Вт
Потребляемая мощность PCharge (UN, IOUT = 0, ICharge = max)
43 Вт
Время зарядки
150 мин (3,4 Ач)
Внутренний входной предохранитель
нет
Падение напряжения вход / выход
0,3 В DC
Выходной ток IN
5 A
Выходная мощность POUT (UN, IOUT = IN)
120 Вт
Выходная мощность POUT (UN, IOUT = Iстат.рез.мощ.)
150 Вт
Рассеиваемая мощность Холостой ход (UN, IOut = 0, ICharge = 0)
2 Вт
Рассеиваемая мощность Номинальная нагрузка (UN, IOut = IN, ICharge = 0)
4 Вт
Распределение сигнала и состояния
low - active
Коммутационное напряжение
макс. 30 В AC/DC
Нагружаемый выход
макс. 20 мА
Распределение состояния и сигнала
active - high
Светодиодный индикатор состояния
зеленый (степень заряженности SOC)
Время переключения
0 мс
GTIN
4055626171227
ECLASS-13.0
27040705
ECLASS-15.0
27040705
UNSPSC 21.0
39121011
Да
насколько известно, действует освобождение от исполнения требований
CO2e кг
17,29 кг CO2e
Защита от переполюсовки
есть
Пороговое значение включения, динамическое
> 1 B / 100 мс
Время включения в режиме питания от аккумулятора (аккум. старт)
8 c
Потребляемая мощность PNo-Load (UN, IOUT = 0, ICharge = 0)
1,1 Вт
Возможность параллельного подключения ИБП
да, с развязывающими модулями (для увеличения буферного времени и для резервирования)
Возможность последовательного подключения ИБП
нет
Возможность параллельного подключения энергоаккумулятора
да, 5 (учитывать защиту проводников)
Возможность последовательного подключения энергоаккумулятора
нет
Выходная мощность POUT (UN, IOUT = Iдин.рез.мощ.)
240 Вт (5 с)
Конечное напряжение заряда (с температурной компенсацией)
25 В DC ... 32 В DC
Конечное напряжение разрядки (конфигурируемое)
27,6 В DC
Зарядный ток (конфигурируемый)
макс. 1,5 A
Номинальная емкость (без дополнительного зарядного устройства)
0,8 Ач ... 40 Ач
Макс. емкость
40 Ач
Защита от глубокого разряда (конфигурируемая)
19,2 В DC
IQ-Technology
да
Датчик температуры
да
Температурная компенсация (конфигурируемая)
42 мВ/К
Винтовые зажимы
жесткий
0,2 мм² ... 2,5 мм²
жесткий (AWG)
Максимальная нагрузочная способность по току
макс. 100 мА
Сопротивление
390 Ом
0,2 мм² ... 1 мм²
гибкий с наконечником без пластиковой втулки
0,5 мм² (рекомендуется)
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 2 мм²
гибкий с наконечником без пластиковой втулки
Зажимы Push-in
жесткий
0,2 мм² ... 0,75 мм²
жесткий (AWG)
