Описание

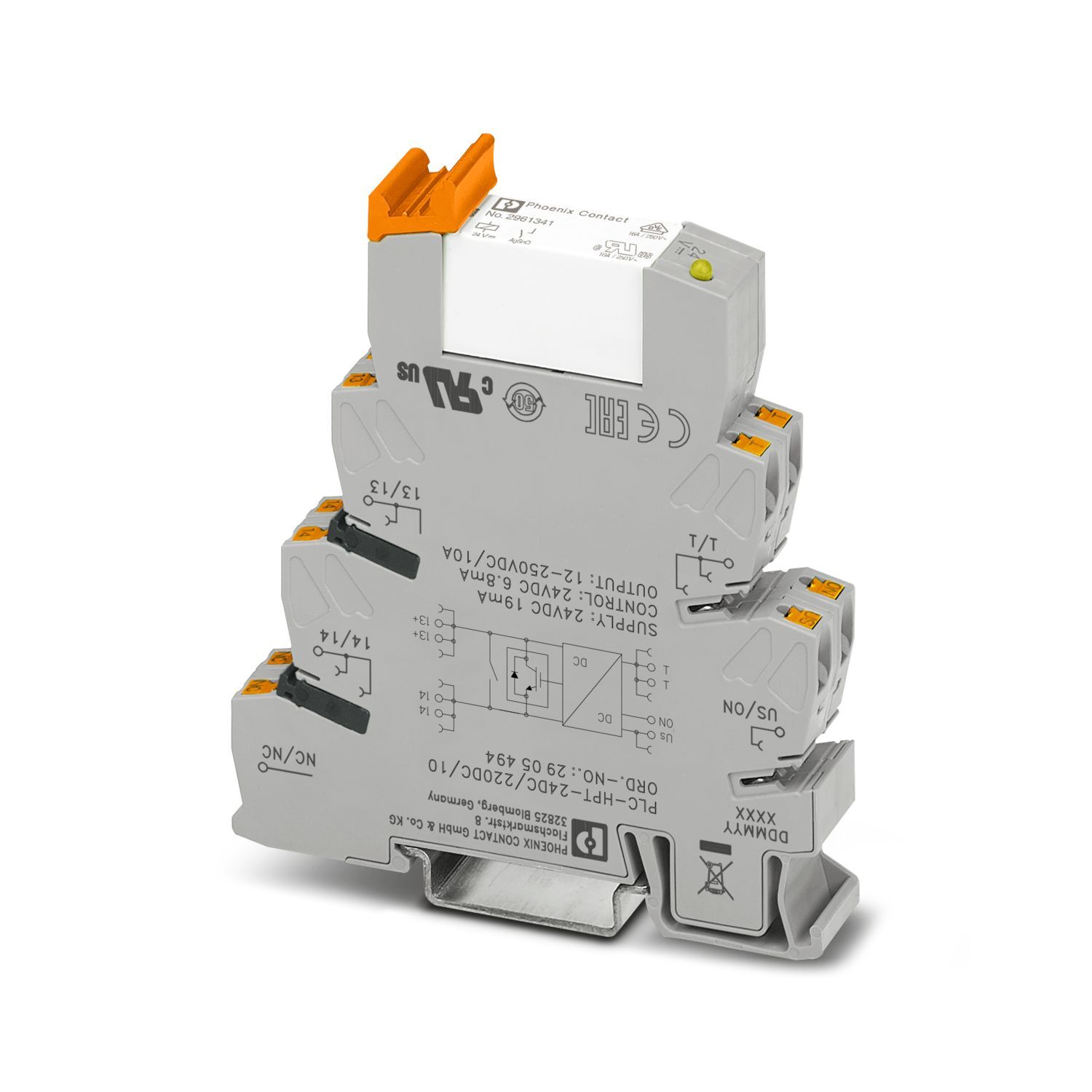

PLC-INTERFACE, гибридное полупроводниковое реле, вкл. байпасное реле с зажимом рush-in, для установки на несущую рейку NS 35/7,5, вход: 24 В DC, выход: 12 В DC - 250 В DC/ 10 A
Характеристики
Штрих-код
4046356957113
Товар доставляется
да
Предельный ток длительной нагрузки

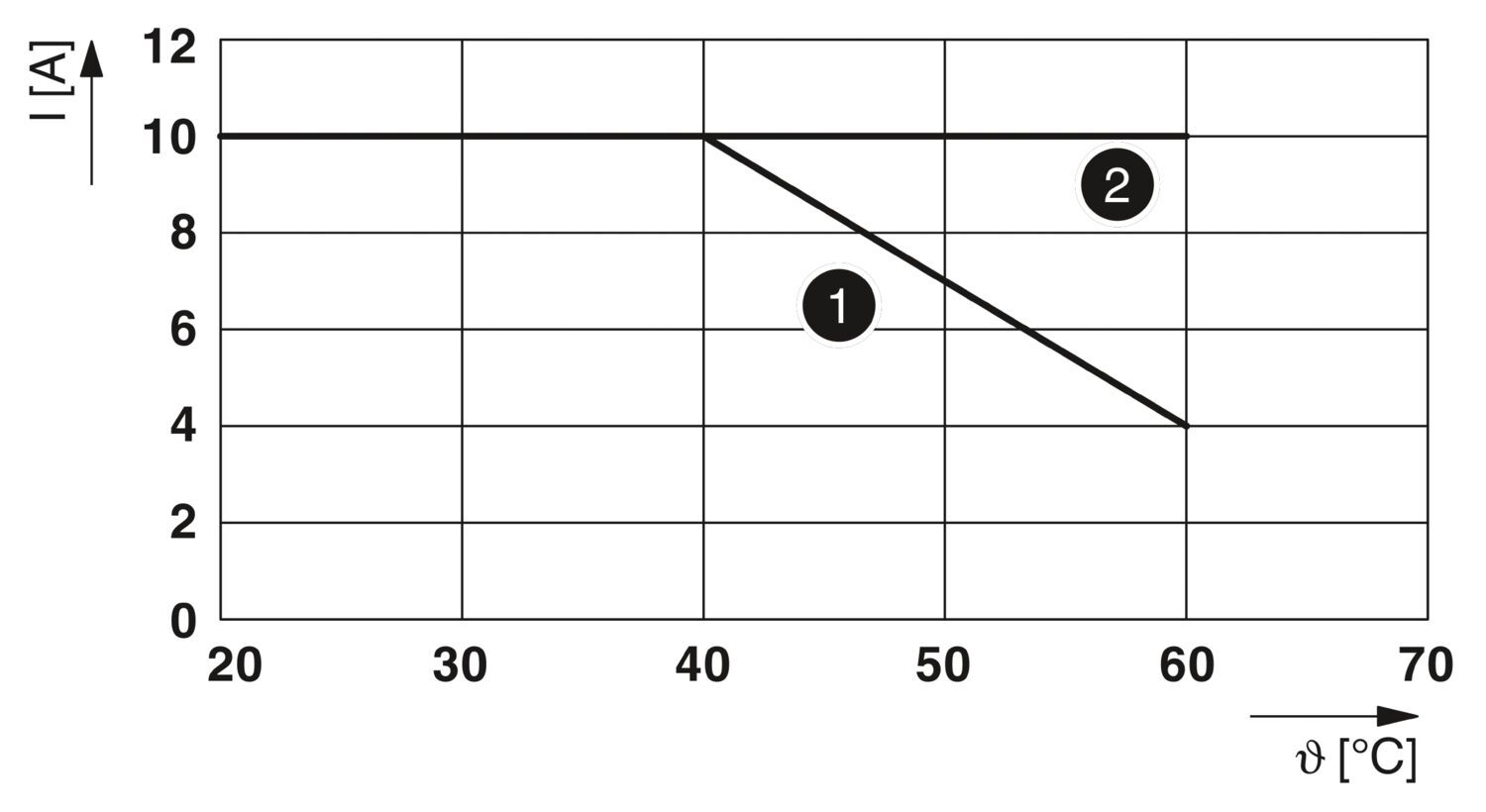

10 A (См. график завис. пар.)
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
74,4 g
Вес/шт. (без упаковки)
89,2 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/poluprovodnikovoe-rele-plc-hpt-24dc-220dc-10-2905494
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2905494
Ценовая группа
DK62B5
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwNTQ5NA/downloads/8033320?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwNTQ5NA/downloads/8033824?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Расчетное напряжение изоляции
260 В AC
Применение
Функция вывода
Режим работы
100 % ED
Изоляция
безопасное разделение
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Защитная схема
Защита от переполюсовки,
Обратный диод (Отсутствует длительная защита от подключения с неправильной полярностью)
Исполнение контакта
1 замыкающий контакт
Максимальный пусковой ток
60 A (5 мс; Tamb = 60 °C)
Степень защиты (Реле)
RT II (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
IP54 (Место установки)
Указания по монтажу
см. график зависимости от темп.
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Диапазон напряжений относительно US
0,8 ... 1,2
Индикатор состояния
СИД (желт.)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
6,8 мА
Номинальное напряжение (вставное полупроводниковое реле)
24 В DC
Время включения, типовое
20 мс
Время отключения, типовое
40 мс
Частота передачи
1 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
12 В DC ... 250 В DC
Ток нагрузки, минимальный
100 мА
Выходная коммутация
2-проводниковый / замыкающий контакт в параллельном режиме работы (без гальванической развязки)
Ограничение верхнего предела напряжения
> 33 В DC,
> 275 В
Наименование
Гибридный выход пост. тока
Расчетное напряжение питания цепи управления US
24 В DC
Номинальный ток питания цепи управления IS
≤ 19 мА
Порог срабатывания, сигнал "0", относительно UC
< 0,4
Порог срабатывания, сигнал "1", относительно UC
> 0,8
Испытательное напряжение
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
