Описание

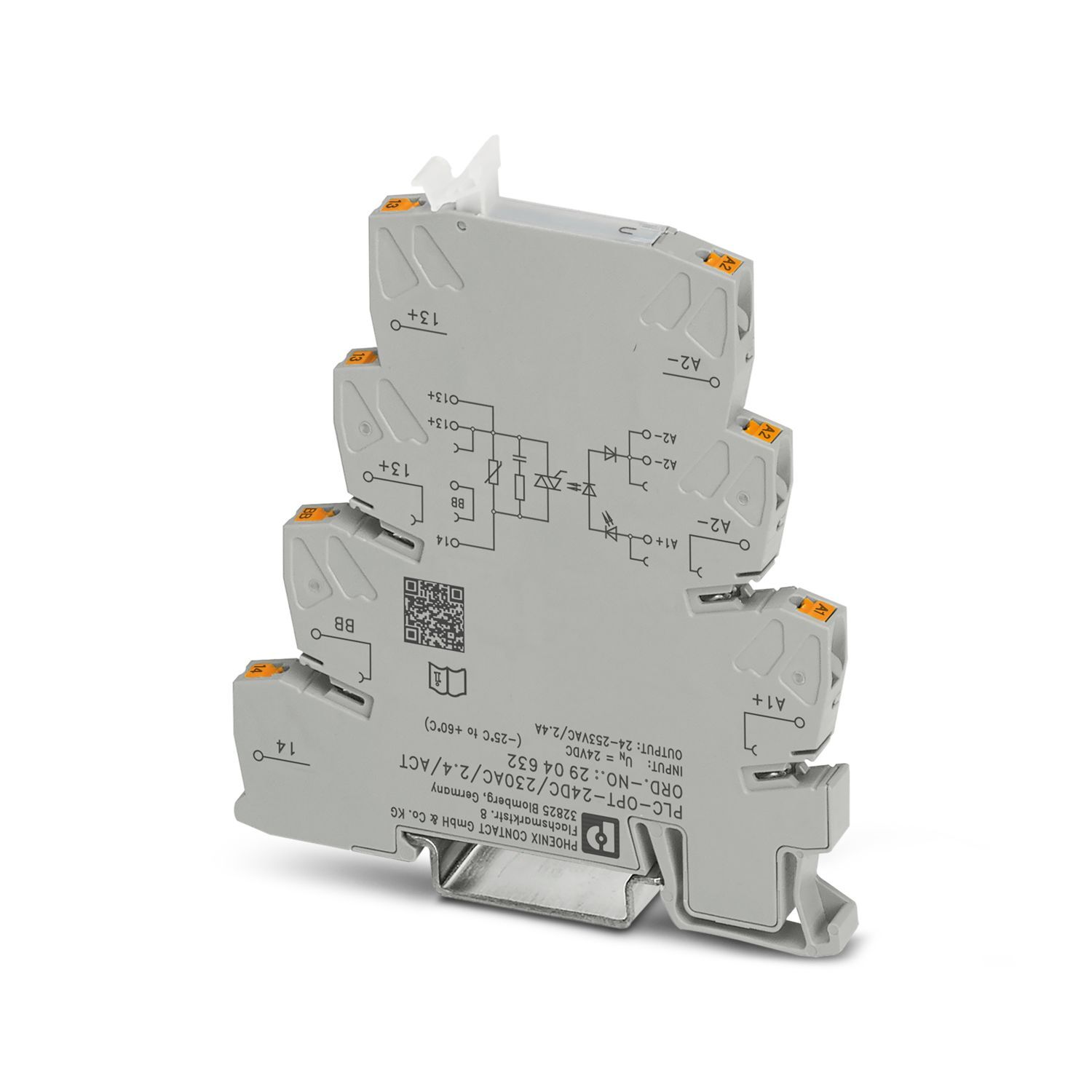

PLC-INTERFACE для функций вывода, состоит из основной клеммы PLC-BPT.../ACT с разъемом рush-in и интегрированным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2,4 A
Характеристики
Штрих-код
4046356867788
Товар доставляется
да
Предельная нагрузка
340 A2c (tp = 10 мс, при 25 °C)
Предельный ток длительной нагрузки

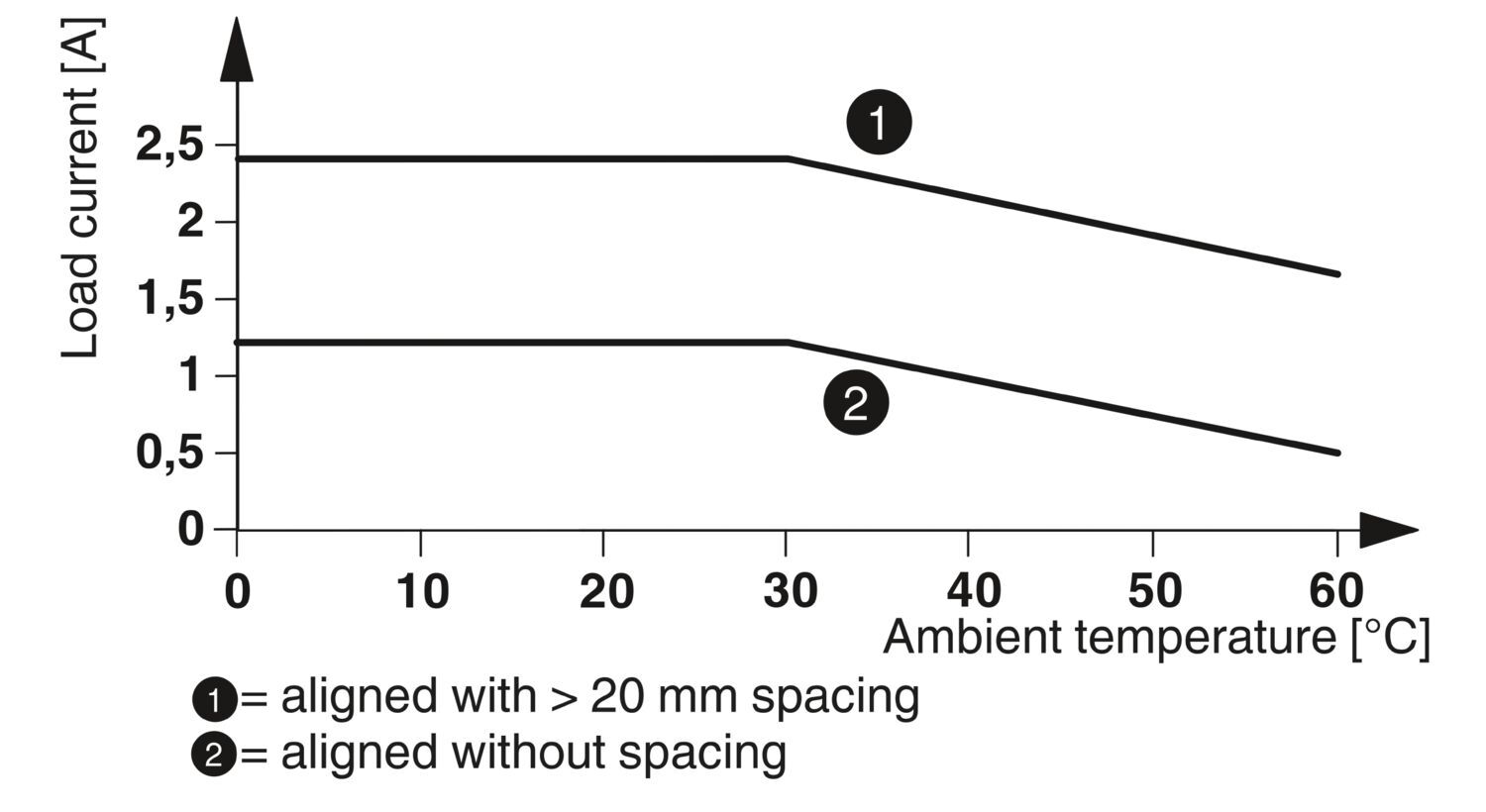

2,4 A (см. Изменение хар-к)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
31,35 g
Вес/шт. (без упаковки)
31,06 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-24dc-230ac-24-act-2904632
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,19 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2904632
Ценовая группа
DK62A4
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwNDYzMg/downloads/9822797?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwNDYzMg/downloads/8055359?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
260 В AC
Применение
Функция вывода
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Диапазон входных напряжений
19,2 В DC ... 28,8 В DC

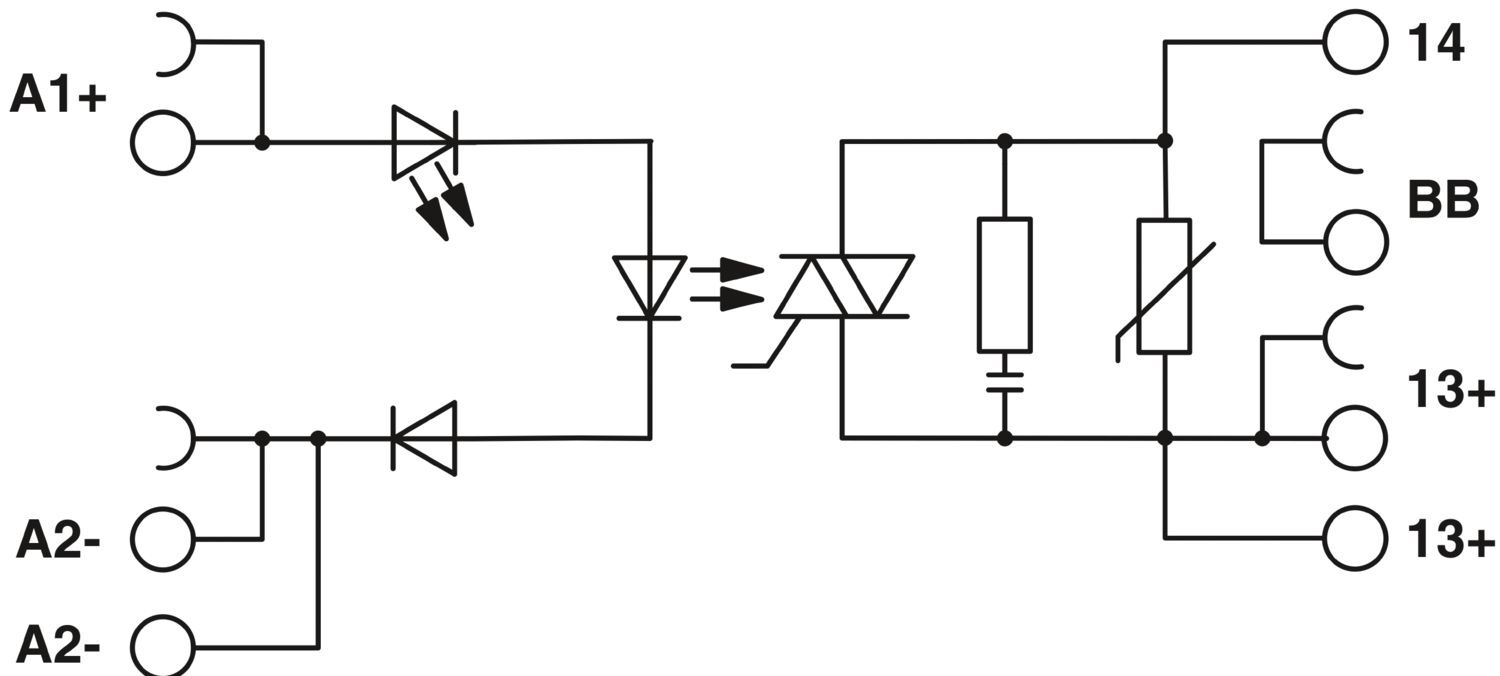

Защитная схема
Защита от переполюсовки,
Цепь RCV
Исполнение контакта
1 замыкающий контакт
Максимальный пусковой ток
250 A (20 мс)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Тип контакта
Силовой контакт
Индикатор состояния
СИД (желт.)
Испытательное напряжение (Вход/выход)
2,5 кВ (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
8 мА
Время включения, типовое
10 мс (при UC)
Время отключения, типовое
10 мс (при UC)
Частота передачи
10 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
24 В AC ... 253 В AC
Ток нагрузки, минимальный
10 мА
Ток утечки
< 3 мА
Падение напряжения при макс. рабочем токе
< 1 В
Выходная коммутация
2-провод., нулевой выключатель
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В,
> 275 В
Наименование
Выходные данные
Порог срабатывания, сигнал "0", относительно UC
< 0,4
Порог срабатывания, сигнал "1", относительно UC
> 0,8
