Описание

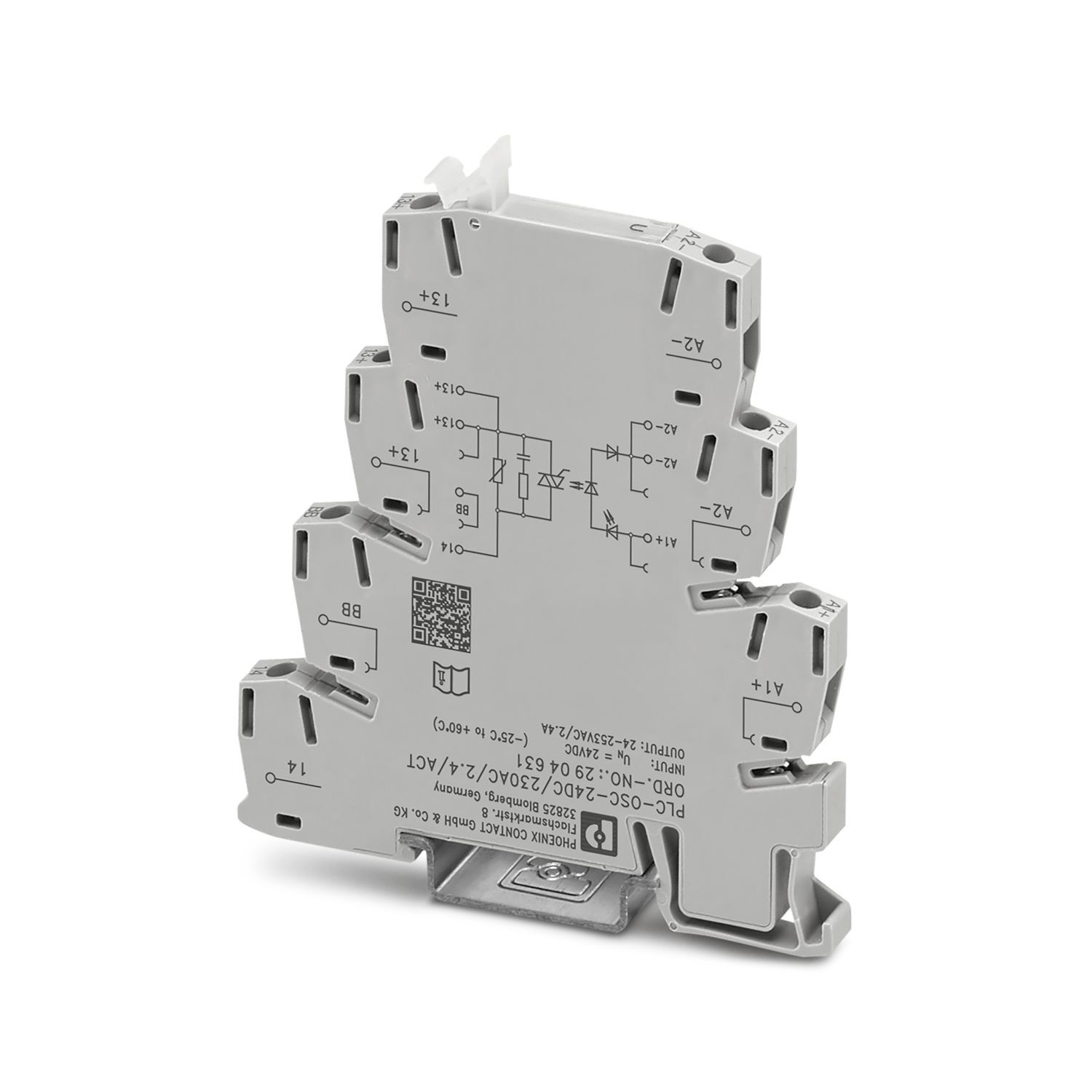

PLC-INTERFACE для функций вывода, состоит из основной клеммы PLC-BSC.../ACT с винтовым зажимом и интегрированным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2,4 A
Характеристики
Штрих-код
4046356867771
Товар доставляется
да
Предельная нагрузка
340 A2c (tp = 10 мс, при 25 °C)

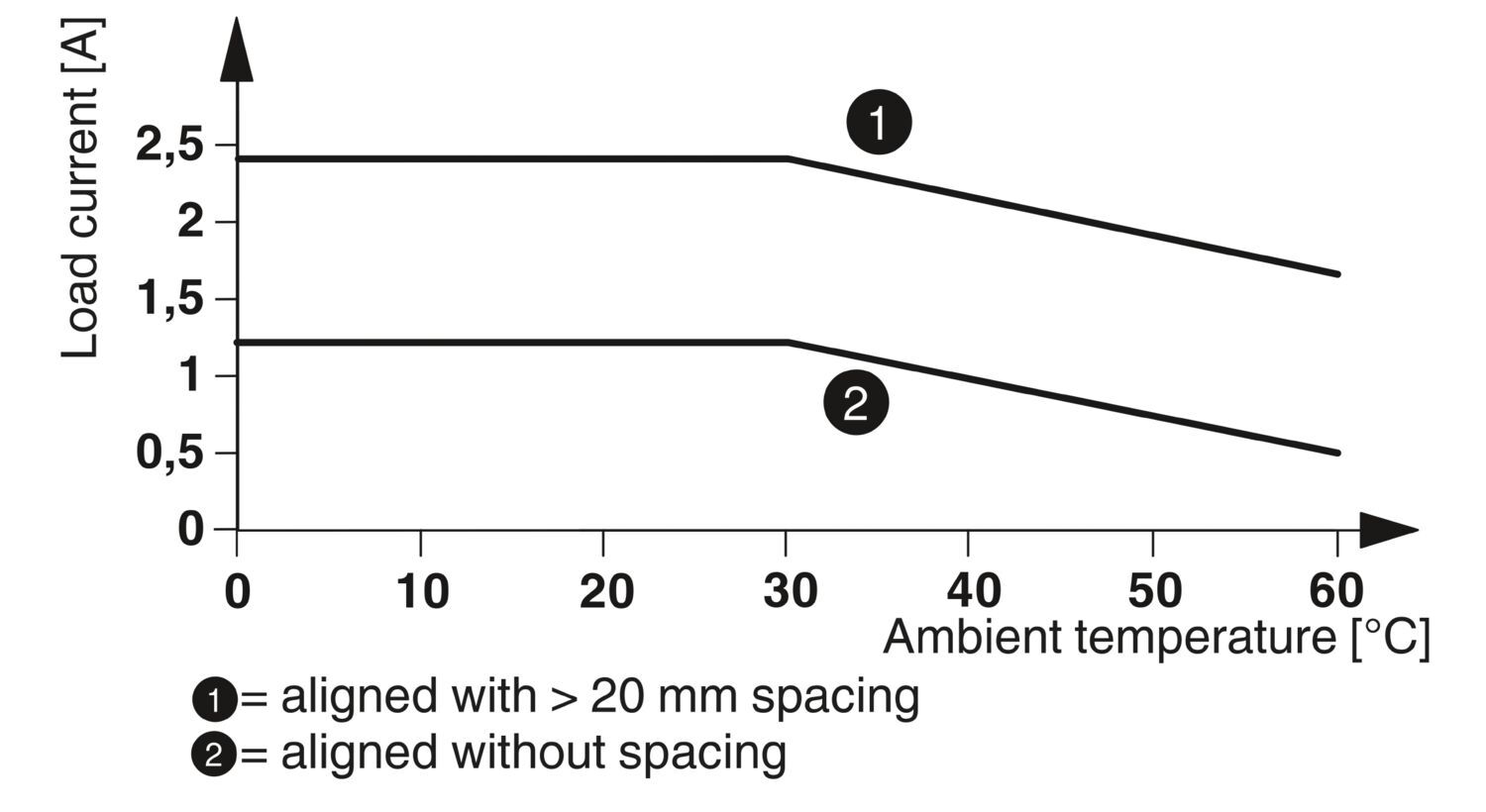

Предельный ток длительной нагрузки
2,4 A (см. Изменение хар-к)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
37,09 g
Вес/шт. (без упаковки)
31,06 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-osc-24dc-230ac-24-act-2904631
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,19 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2904631
Ценовая группа
DK6224
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwNDYzMQ/downloads/8055250?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwNDYzMQ/downloads/8055358?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
260 В AC
Применение
Функция вывода
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Диапазон входных напряжений
19,2 В DC ... 28,8 В DC

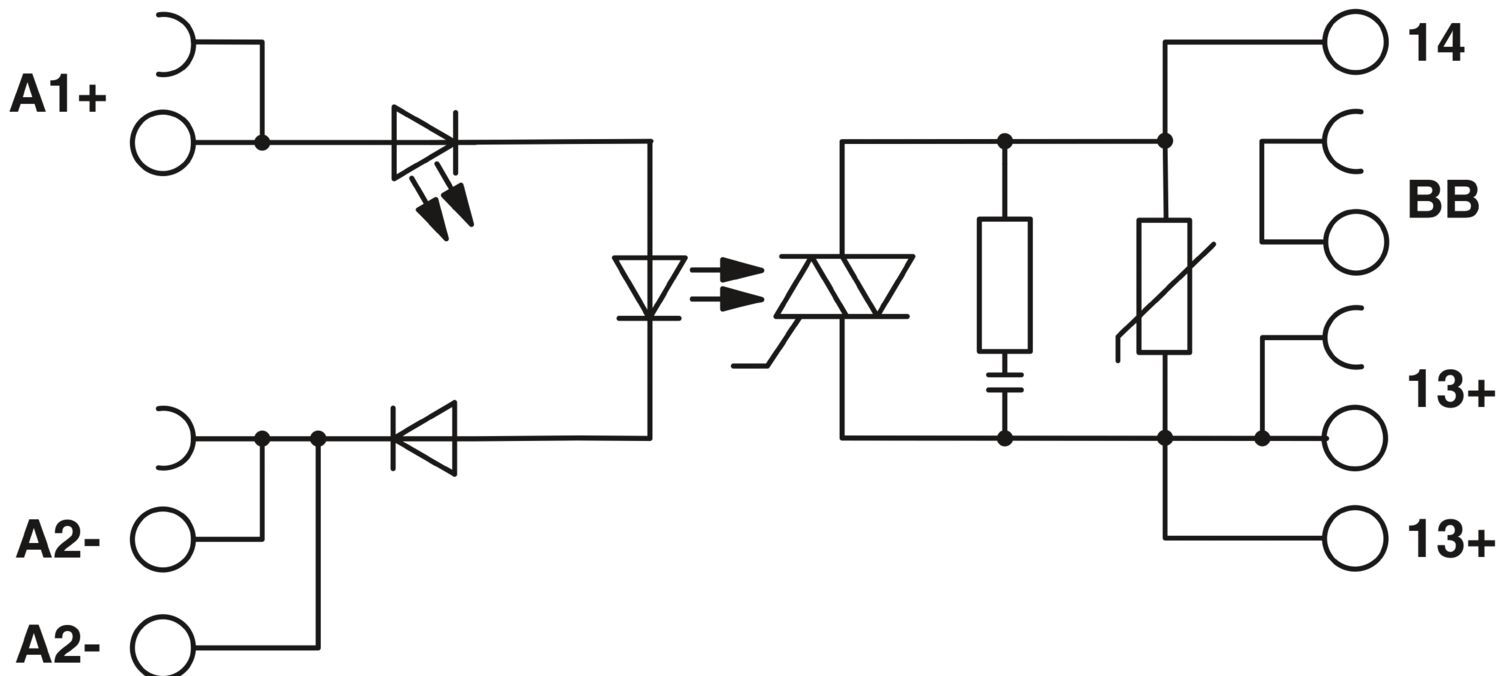

Защитная схема
Защита от переполюсовки,
Цепь RCV
Исполнение контакта
1 замыкающий контакт
Максимальный пусковой ток
250 A (20 мс)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Тип контакта
Силовой контакт
Индикатор состояния
СИД (желт.)
Испытательное напряжение (Вход/выход)
2,5 кВ (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
8 мА
Время включения, типовое
10 мс (при UC)
Время отключения, типовое
10 мс (при UC)
Частота передачи
10 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
24 В AC ... 253 В AC
Ток нагрузки, минимальный
10 мА
Ток утечки
< 3 мА
Падение напряжения при макс. рабочем токе
< 1 В
Выходная коммутация
2-провод., нулевой выключатель
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В,
> 275 В
Наименование
Выходные данные
Порог срабатывания, сигнал "0", относительно UC
< 0,4
Порог срабатывания, сигнал "1", относительно UC
> 0,8
