Описание

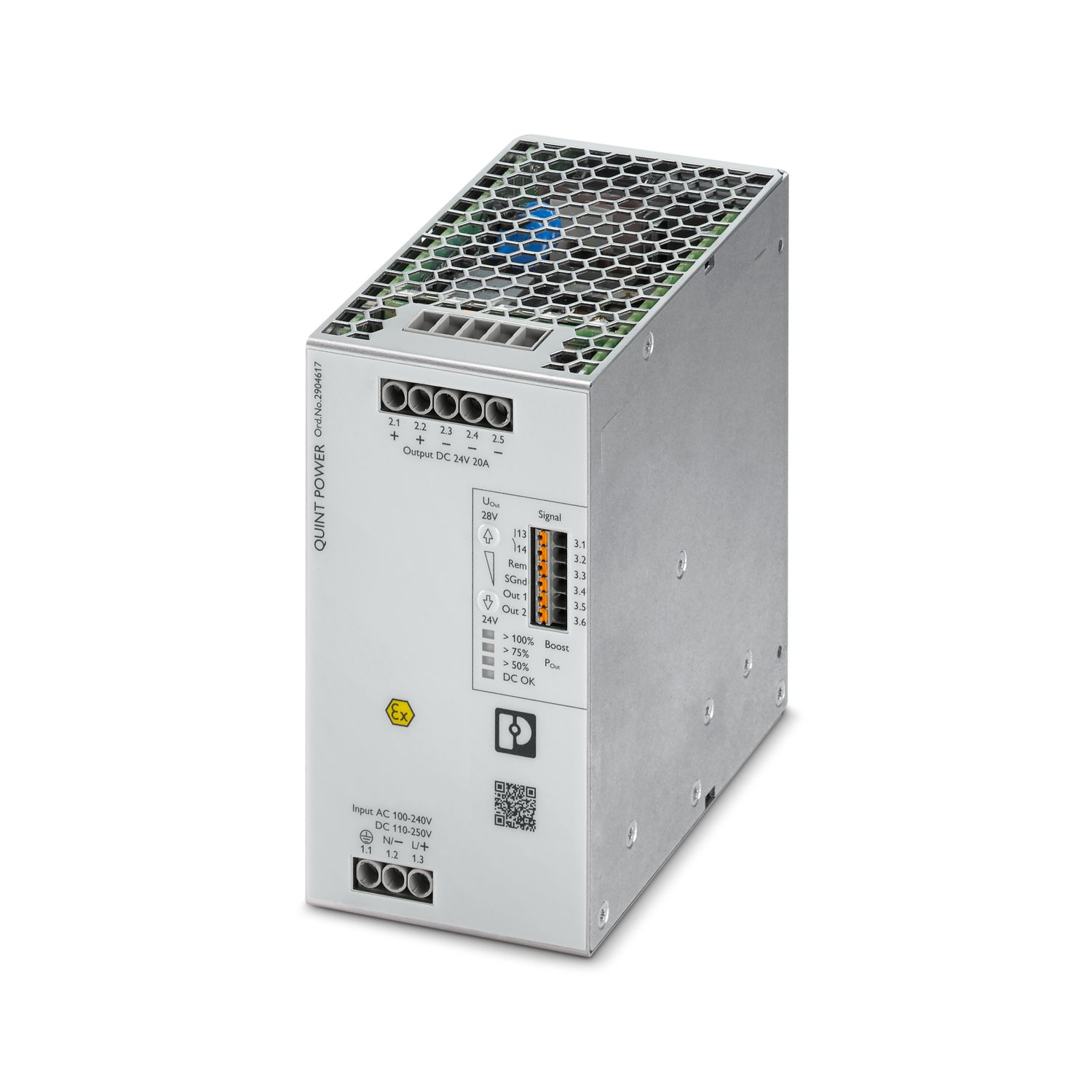

Источники питания, QUINT4-PS/1AC/24DC/20/+, Источник питания QUINT POWER с регулированием в первичной цепи для установки на монтажную рейку, с технологией SFB (Selective Fuse Breaking), защитным покрытием и встроенным полевым транзистором на основе перехода металл-оксид-полупроводник с развязкой, вход: 1-фазный, выход: 24 В DC / 20 A, Тип подключения: Винтовые зажимы, Номинальное напряжение: 24 В DC, Тип монтажа: Установка на монтажную рейку
Характеристики
Штрих-код
4055626355085
Габариты (ДxШxВ, см):
122x130x73
Номер артикула
2904617
статус на складе в Германии
На складе
Глубина
73 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Вес/шт. (с упаковкой)
1 731 g
Вес/шт. (без упаковки)
1 306 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-31T17:10:57
Ссылка на сайт производителя
https://www.phoenixcontact.com/kz/products/2904617
Тип изделия
Источник питания
Тип подключения
Винтовые зажимы
Длина снятия изоляции
8 мм
Номинальное напряжение
24 В DC
Ширина
122 мм
Высота
130 мм
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Серия изделий
QUINT POWER
Частота
0 Гц
Дополнительный текст
3 c
Диапазон входных напряжений
110 В DC ... 250 В DC -18 % ... +40 %
Указания по монтажу
подключение в ряд: отступ по горизонтали 0 мм при Pout < 50 % PN, 5 мм при Pout ≥ 50 % PN, между активными модулями 15 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Потребляемый ток
6 A (110 В DC)
Производитель
Phoenix Contact
Тип напряжения питания
Пост. ток
КПД
тип. 92,7 % (120 В AC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (постоянной мощности)
Номинальный ток на выходе (IN)
20 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
> 60 °C ... 70 °C (2,5 %/K)
Коэффициент амплитуды
тип. 1,54 (120 В AC)
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
< 30 В DC ((двойная защита с отключением в течение 20 мс)
Остаточная пульсация
< 30 мB(ДА) (при номинальном значении)
Рассогласование
< 0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
Время нарастания
< 1 c (UOut = 10 % ... 90 %)
Рассеиваемая мощность, без нагрузки, макс.
< 5 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
< 38 Вт (120 В AC)
Устройство защиты (на вторичной стороне)
электрон.
Количество фаз
1
Напряжения изоляции на входе / выходе
4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
> 868000 ч (25 °C)
Защитное покрытие
да
Диапазон частот
50 Гц ... 60 Гц
Напряженность проверочного поля
100 A/м
Напряжение
300 В (1 c)
Температура
40 °C
Время
133000 ч
Диапазон номинальных напряжений на входе
110 В DC ... 250 В DC
Выходная мощность
480 Вт
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
6 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
4 мм²
Сечение провода AWG мин.
24
Сечение провода AWG макс.
10
Мин. момент затяжки
0,5 Нм
Момент затяжки, макс.
0,6 Нм
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Ток
20 A
Входное напряжение
мин. 77 В DC
Цифровой
24 В DC 1 A
Статичный Boost (IStat.Boost)
25 A
Динамический Boost (IDyn.Boost)
30 A (5 с)
Selective Fuse Breaking (ISFB)
120 A (15 мс)
Рассеиваемая мощность SLEEP MODE
< 3 Вт (120 В AC)
По умолчанию
закрыт (Uout > 0,9 Uset)
Частота переключения
90,00 кГц ... 110,00 кГц (Ступень вспомогательного преобразователя)
Тестовый уровень 1
100 кГц
Тестовый уровень 2
1 МГц
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 4)
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 4)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Тестовый уровень 6
150 Гц 180 Гц (Уровень контроля 4)
GTIN
4055626355085
ECLASS-13.0
27040701
ECLASS-15.0
27040701
UNSPSC 21.0
39121000
Да
насколько известно, действует освобождение от исполнения требований
CO2e кг
33,649 кг CO2e
Область перемычки и крышки
Токи высшей гармоники
Тестовый уровень 7
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Все характеристики
