Описание

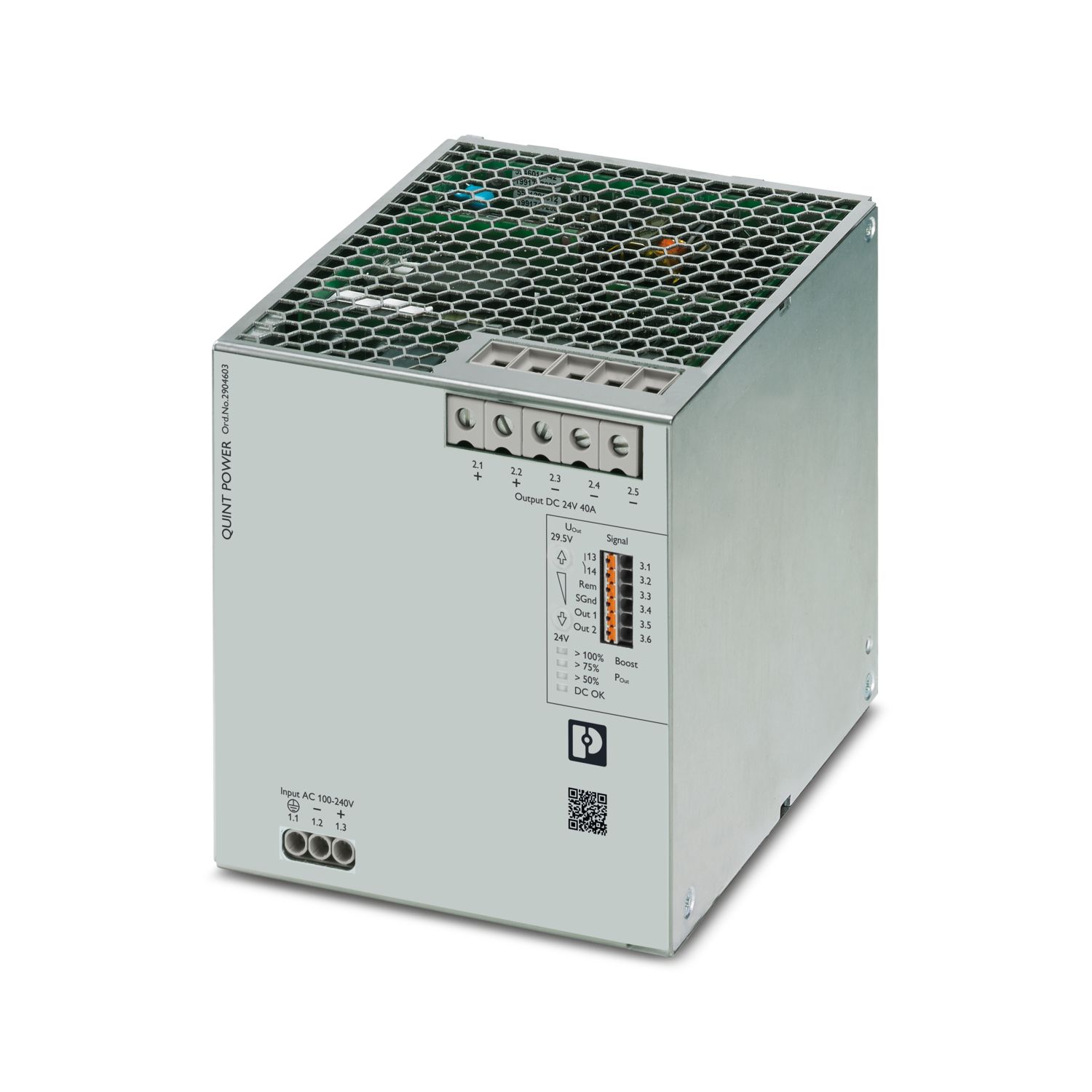

Источники питания, QUINT4-PS/1AC/24DC/40, Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 1-фазный, выход: 24 В DC / 40 A, Тип подключения: Винтовые зажимы, Номинальное напряжение: 24 В DC, Тип монтажа: Монтажная рейка: 35 мм
Характеристики
Штрих-код
4055626355092
Габариты (ДxШxВ, см):
120x130x140
Номер артикула
2904603
статус на складе в Германии
На складе
Глубина
140 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Вес/шт. (с упаковкой)
3 250 g
Вес/шт. (без упаковки)
2 887 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-03-31T17:11:33
Ссылка на сайт производителя
https://www.phoenixcontact.com/kz/products/2904603
Тип изделия
Источник питания
Тип подключения
Винтовые зажимы
Длина снятия изоляции
10 мм
Номинальное напряжение
24 В DC
Ширина
120 мм
Высота
130 мм
Тип монтажа
Монтажная рейка: 35 мм
Номер таможенного тарифа
85044095
Серия изделий
QUINT POWER
Частота
0 Гц
Дополнительный текст
3 c
Диапазон входных напряжений
110 В DC ... 250 В DC -18 % ... +40 %
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Потребляемый ток
12 A (110 В DC)
Производитель
Phoenix Contact
Тип напряжения питания
Пост. ток
КПД
тип. 94,8 % (120 В AC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 29,5 В DC (постоянной мощности)
Номинальный ток на выходе (IN)
40 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
> 60 °C ... 70 °C (2,5 %/K)
Коэффициент амплитуды
тип. 1,5 (120 В AC)
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
≤ 32 В DC
Остаточная пульсация
< 50 мB(ДА) (при номинальном значении)
Рассогласование
< 0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
Рассеиваемая мощность, без нагрузки, макс.
< 4 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
< 50 Вт (120 В AC)
Устройство защиты (на вторичной стороне)
электрон.
Количество фаз
1
Напряжения изоляции на входе / выходе
4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
> 934000 ч (25 °C)
Защитное покрытие
нет
Диапазон частот
50 Гц ... 60 Гц
Напряженность проверочного поля
110 A/м
Напряжение
300 В (1 c)
Температура
40 °C
Время
113000 ч
Диапазон номинальных напряжений на входе
110 В DC ... 250 В DC
Выходная мощность
960 Вт
Сечение жесткого проводника мин.
0,5 мм²
Сечение жесткого проводника макс.
16 мм²
Сечение гибкого проводника мин.
0,5 мм²
Сечение гибкого проводника макс.
16 мм²
Сечение провода AWG мин.
20
Сечение провода AWG макс.
6
Мин. момент затяжки
1,2 Нм
Момент затяжки, макс.
1,5 Нм
Напряжения изоляции, выход/PE
0,5 кВ DC (Типовое исп.)
Напряжения изоляции, вход/PE
2,5 кВ AC (Типовое исп.)
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Ток
40 A
Цифровой
24 В DC 1 A
Статичный Boost (IStat.Boost)
45 A
Динамический Boost (IDyn.Boost)
60 A (5 с)
Selective Fuse Breaking (ISFB)
215 A (15 мс)
Рассеиваемая мощность SLEEP MODE
< 3 Вт (120 В AC)
По умолчанию
закрыт (Uout > 0,9 Uset)
Частота переключения
85,00 кГц ... 107,00 кГц (Ступень вспомогательного преобразователя)
Тестовый уровень 1
100 кГц
Тестовый уровень 2
1 МГц
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 4)
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 4)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Тестовый уровень 6
150 Гц 180 Гц (Уровень контроля 4)
GTIN
4055626355092
ECLASS-13.0
27040701
ECLASS-15.0
27040701
UNSPSC 21.0
39121000
Да
насколько известно, действует освобождение от исполнения требований
CO2e кг
63,176 кг CO2e
Область перемычки и крышки
Токи высшей гармоники
Тестовый уровень 7
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
