Описание

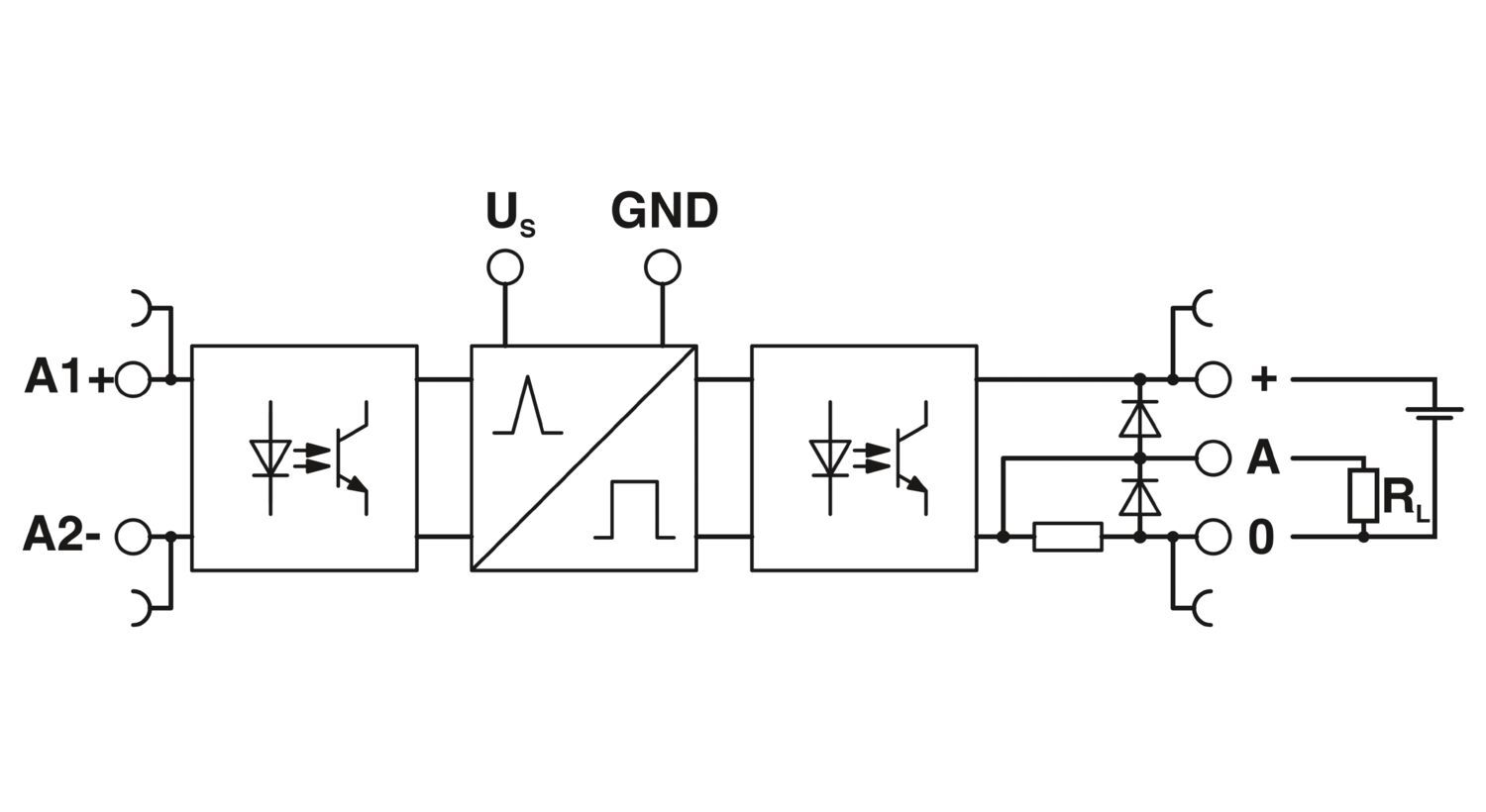

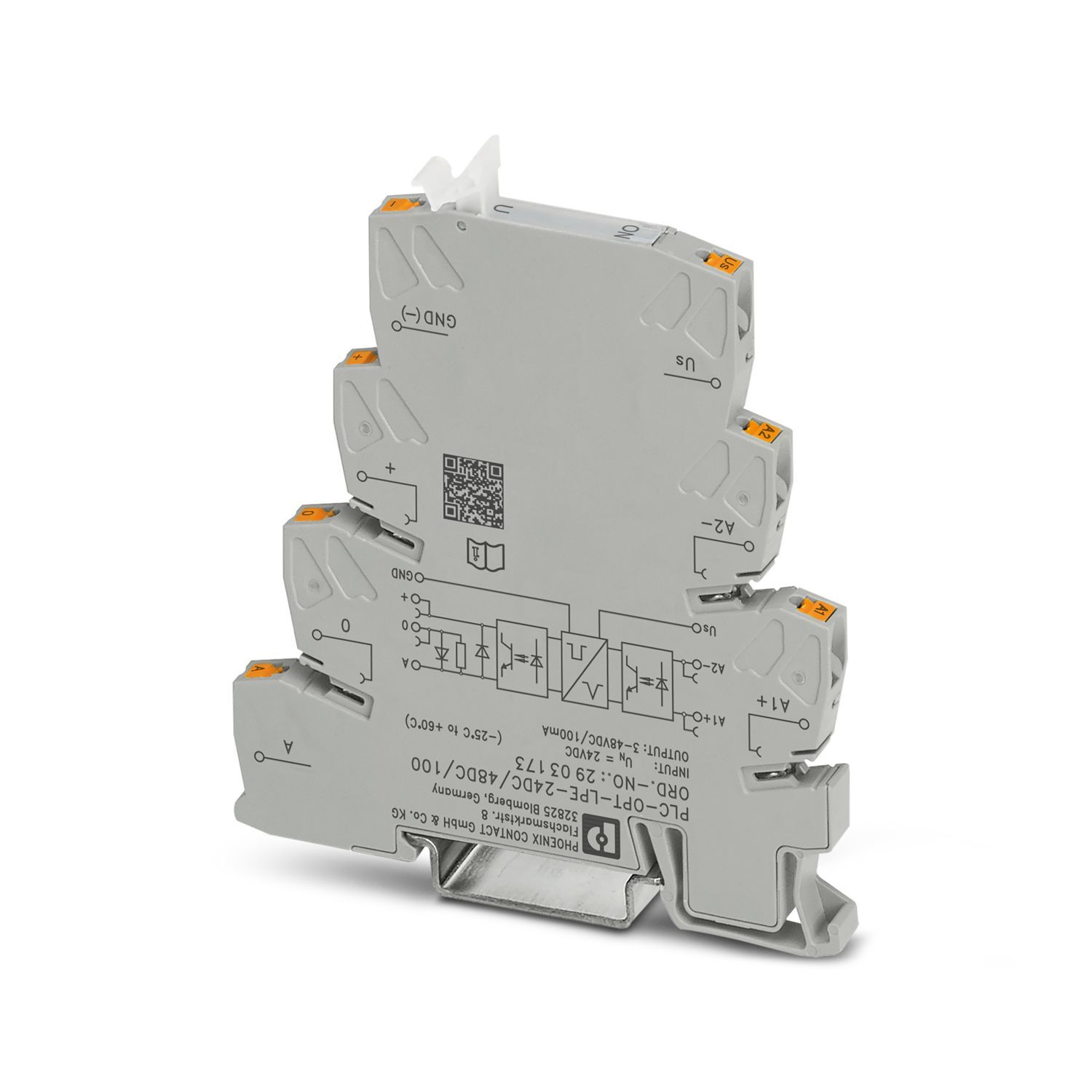

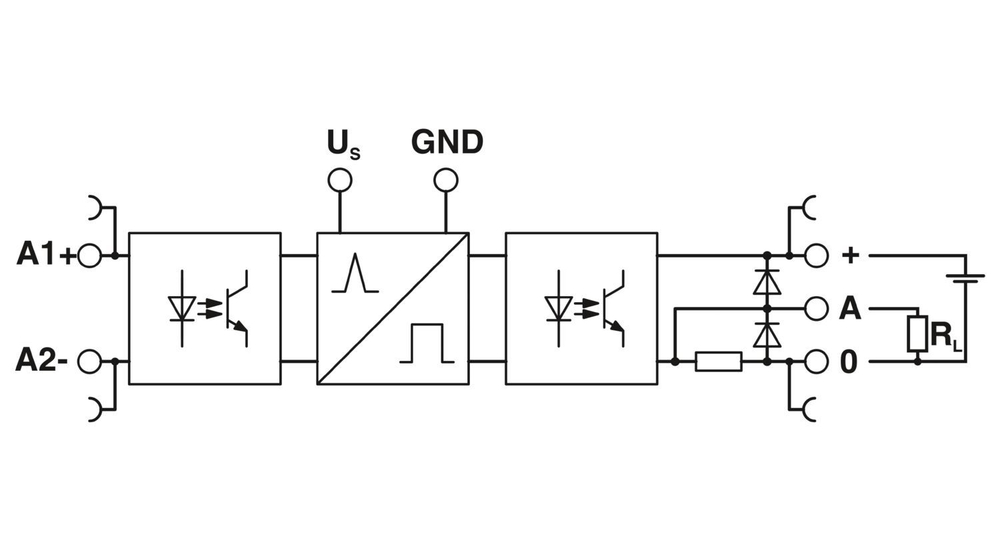

1-канальный блок удлинения импульсов, вход: 24 В DC, выход: 3 - 48 В DC/100 мА, питание: 24 В DC, зажим push-in
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
100 мА
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
35,9 g
Вес/шт. (без упаковки)
32,35 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-taimera-plc-opt-lpe-24dc-48dc-100-2903173
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Макс. мощность потерь при номинальных условиях
0,07 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 75 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2903173
Ценовая группа
DK62A3
Номер таможенного тарифа
85371098
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMzE3Mw/downloads/8067348?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMzE3Mw/downloads/8067703?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC
Применение

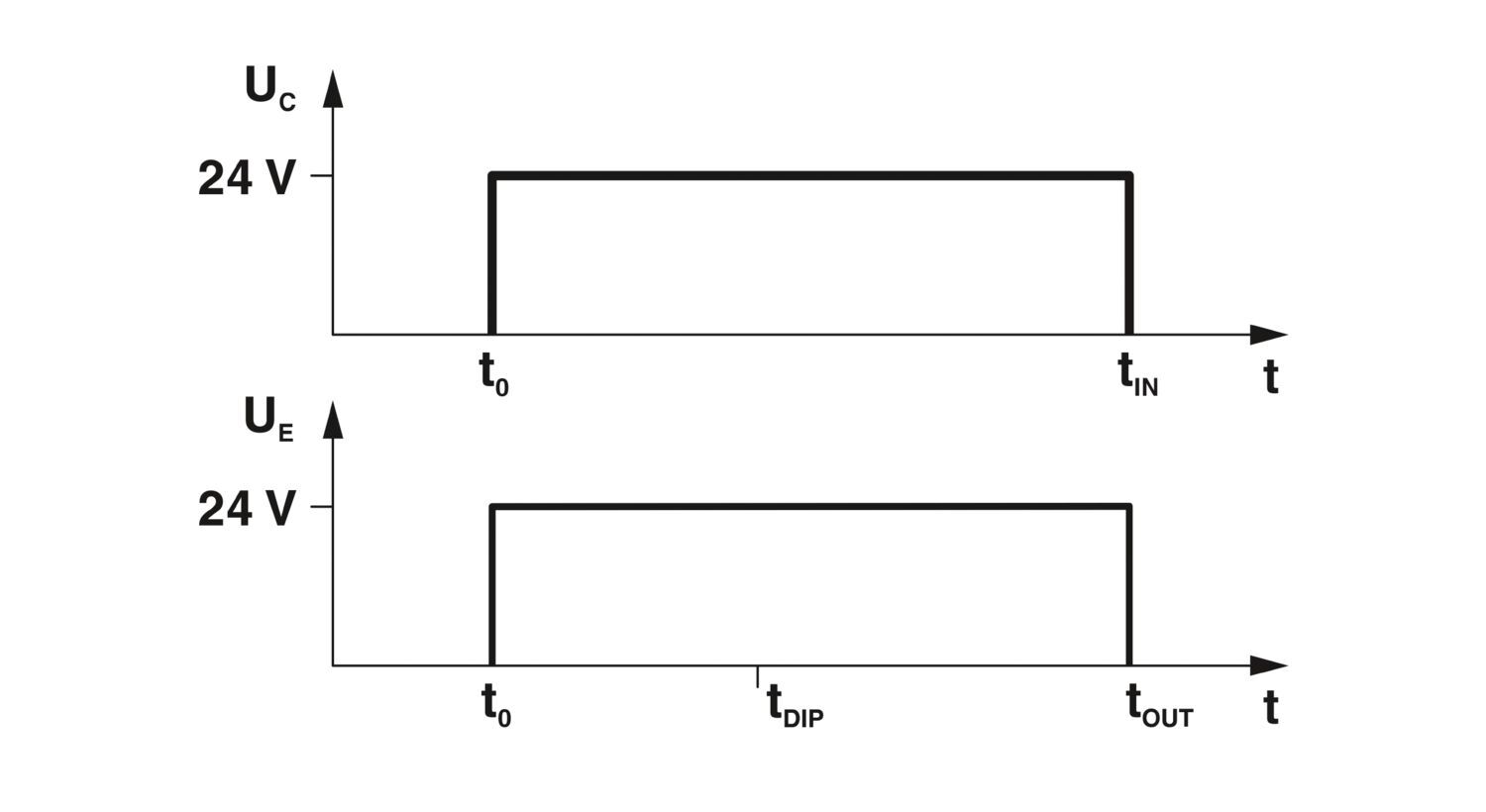

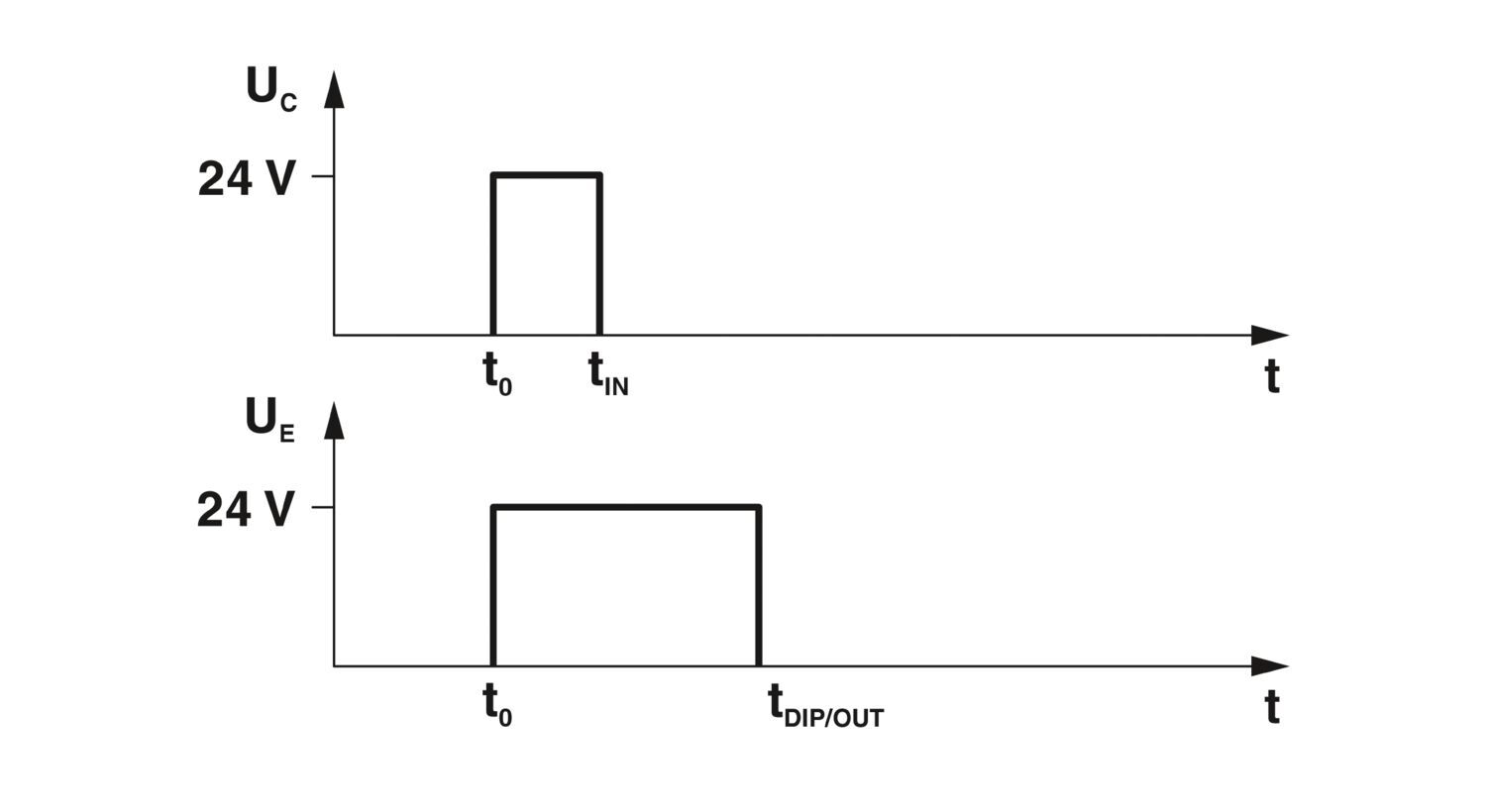

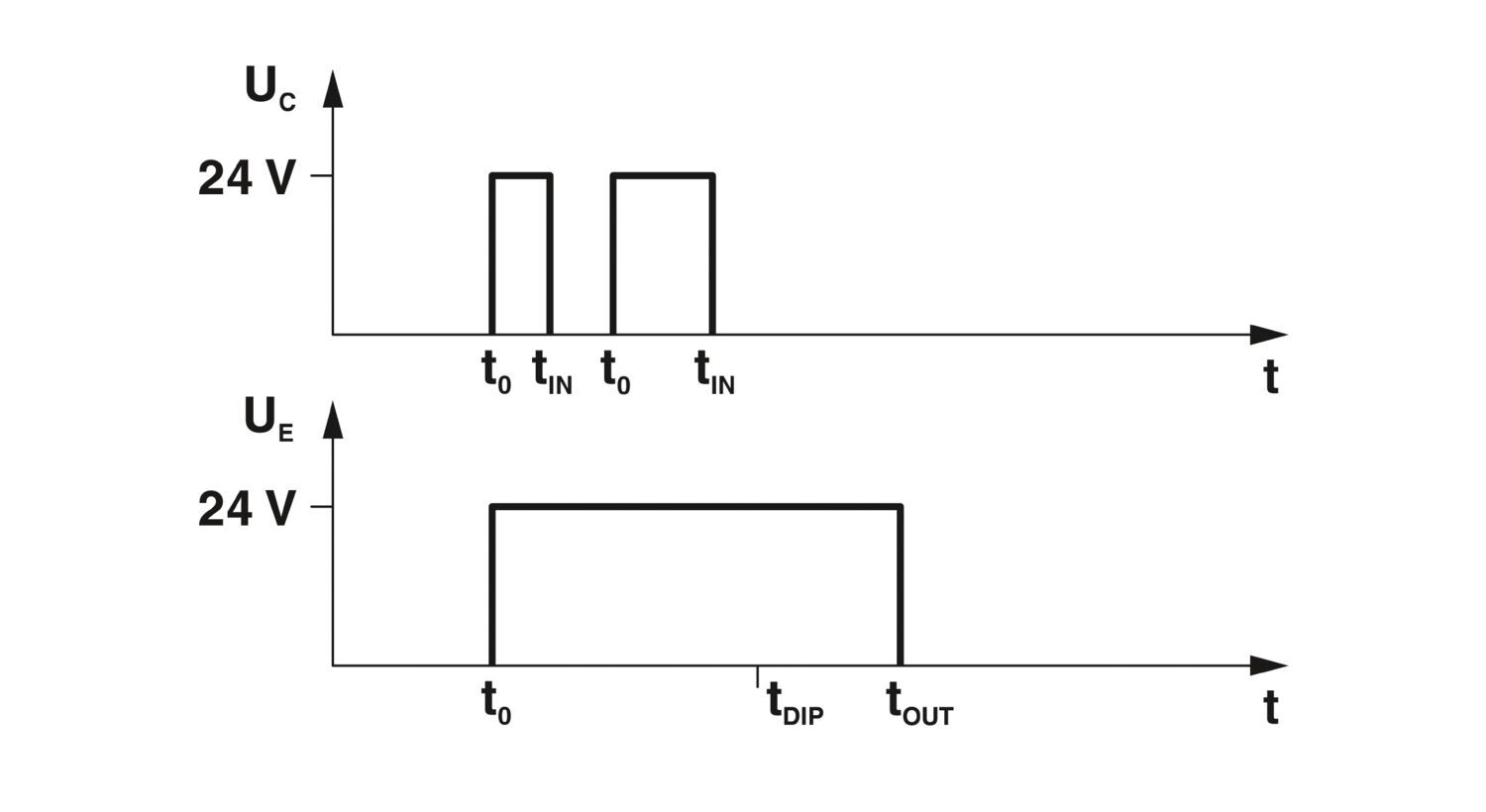

Удлиннение импульса
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Диапазон входных напряжений
19,2 В DC ... 28,8 В DC
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED зел.
Исполнение контакта
1 замыкающий контакт
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Диапазон напряжений относительно US
0,8 ... 1,2
Индикатор состояния
СИД (желт.)
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток цепи управления IC
3 мА
Вид цифрового выхода
электронный
Диапазон выходного напряжения
3 В DC ... 48 В DC
Падение напряжения при макс. рабочем токе
< 1 В DC
Выходная коммутация
3-проводная схема, с заземлением
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В DC,
> 54 В DC
Расчетное напряжение питания цепи управления US
24 В DC
Номинальный ток питания цепи управления IS
13 мА (Вход low, выход low)
Порог срабатывания, сигнал "0", относительно UC
< 0,4
Порог срабатывания, сигнал "1", относительно UC
> 0,8
Все характеристики
