Описание

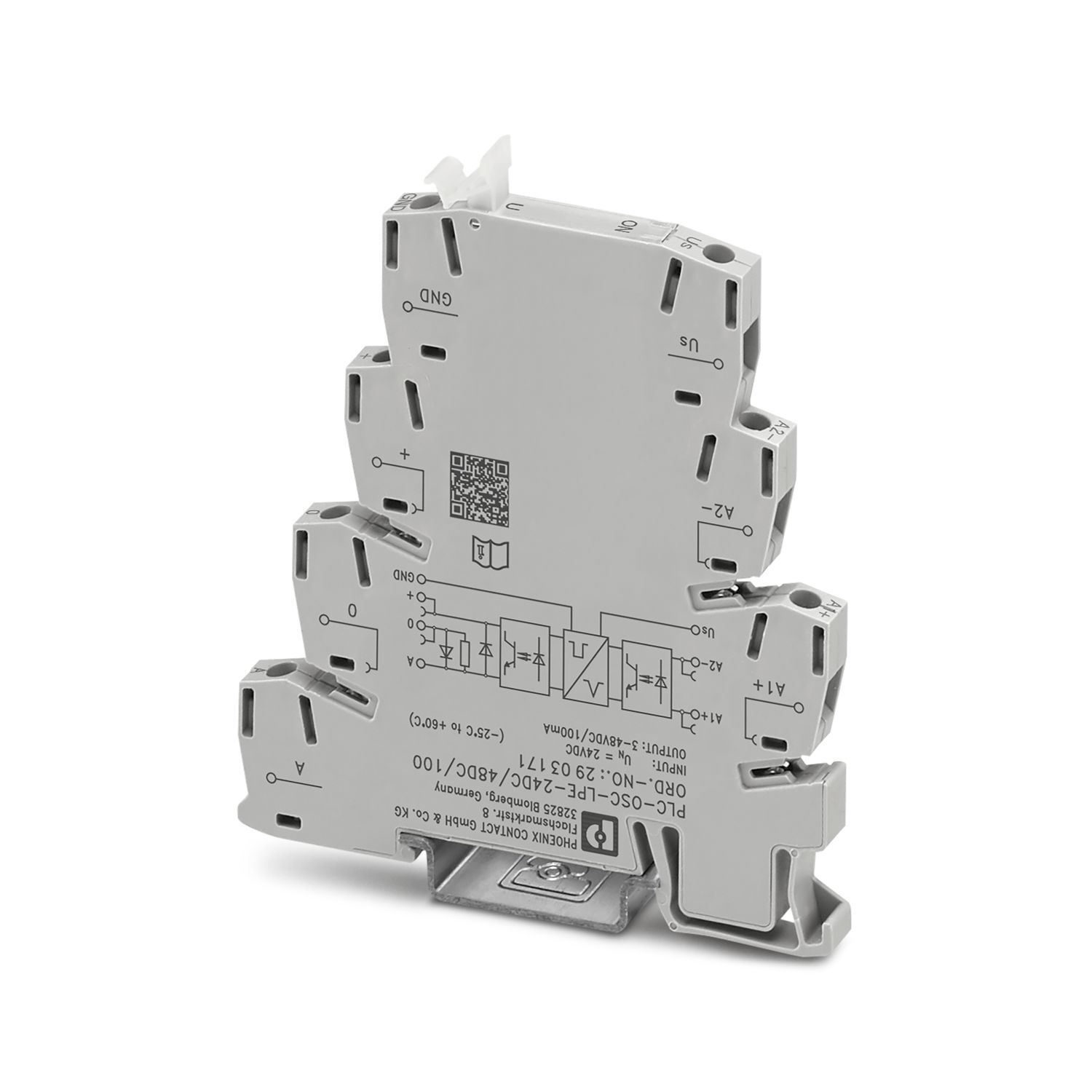

1-канальный блок удлинения импульсов, вход: 24 В DC, выход: 3-48 В DC/100 мА, питание: 24 В DC, винтовой зажим
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
100 мА
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
40,8 g
Вес/шт. (без упаковки)
34,16 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-taimera-plc-osc-lpe-24dc-48dc-100-2903171
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Макс. мощность потерь при номинальных условиях
0,07 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 75 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2903171
Ценовая группа
DK6223
Номер таможенного тарифа
85371098
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMzE3MQ/downloads/8067347?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMzE3MQ/downloads/8067702?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC

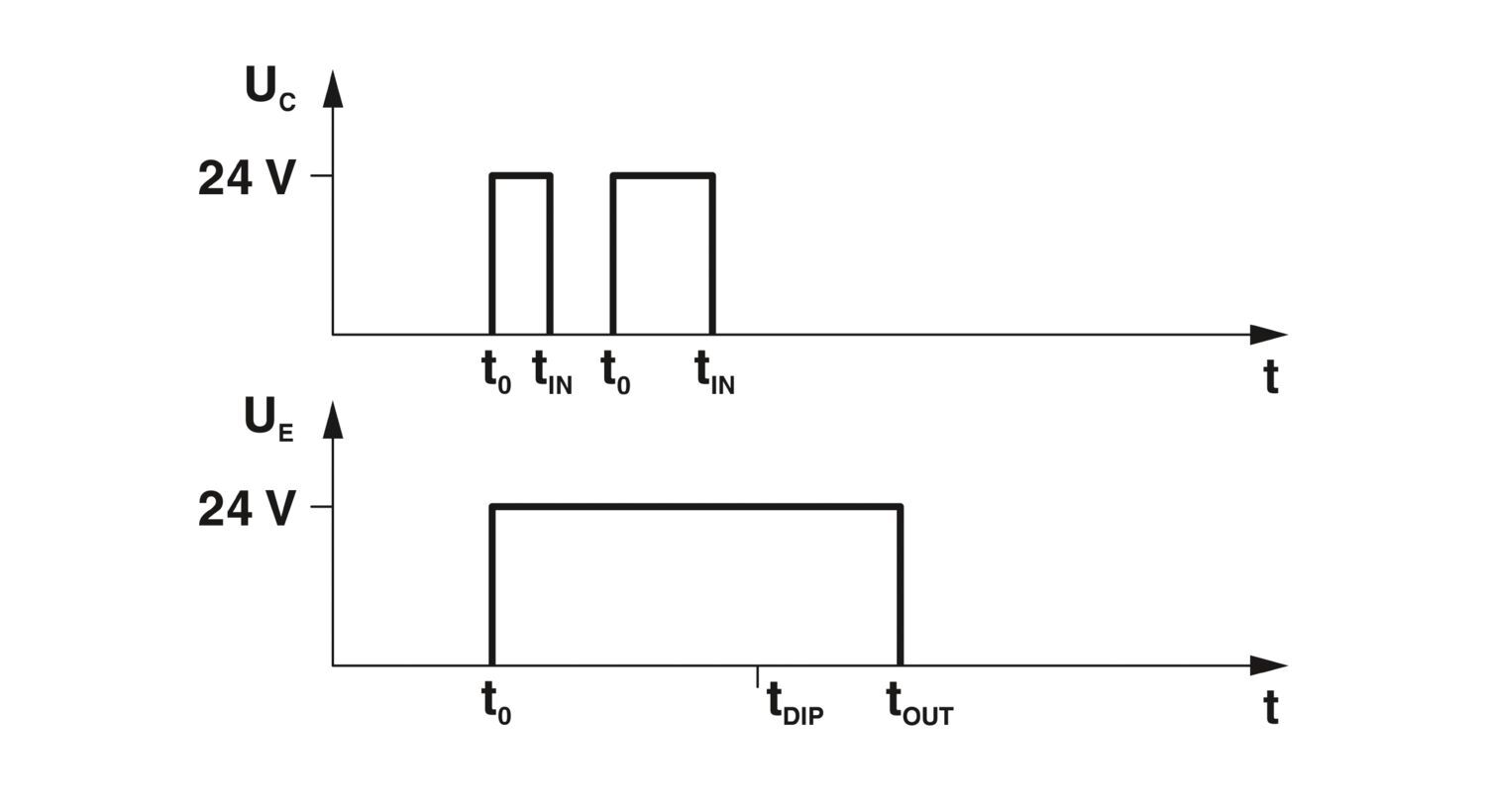

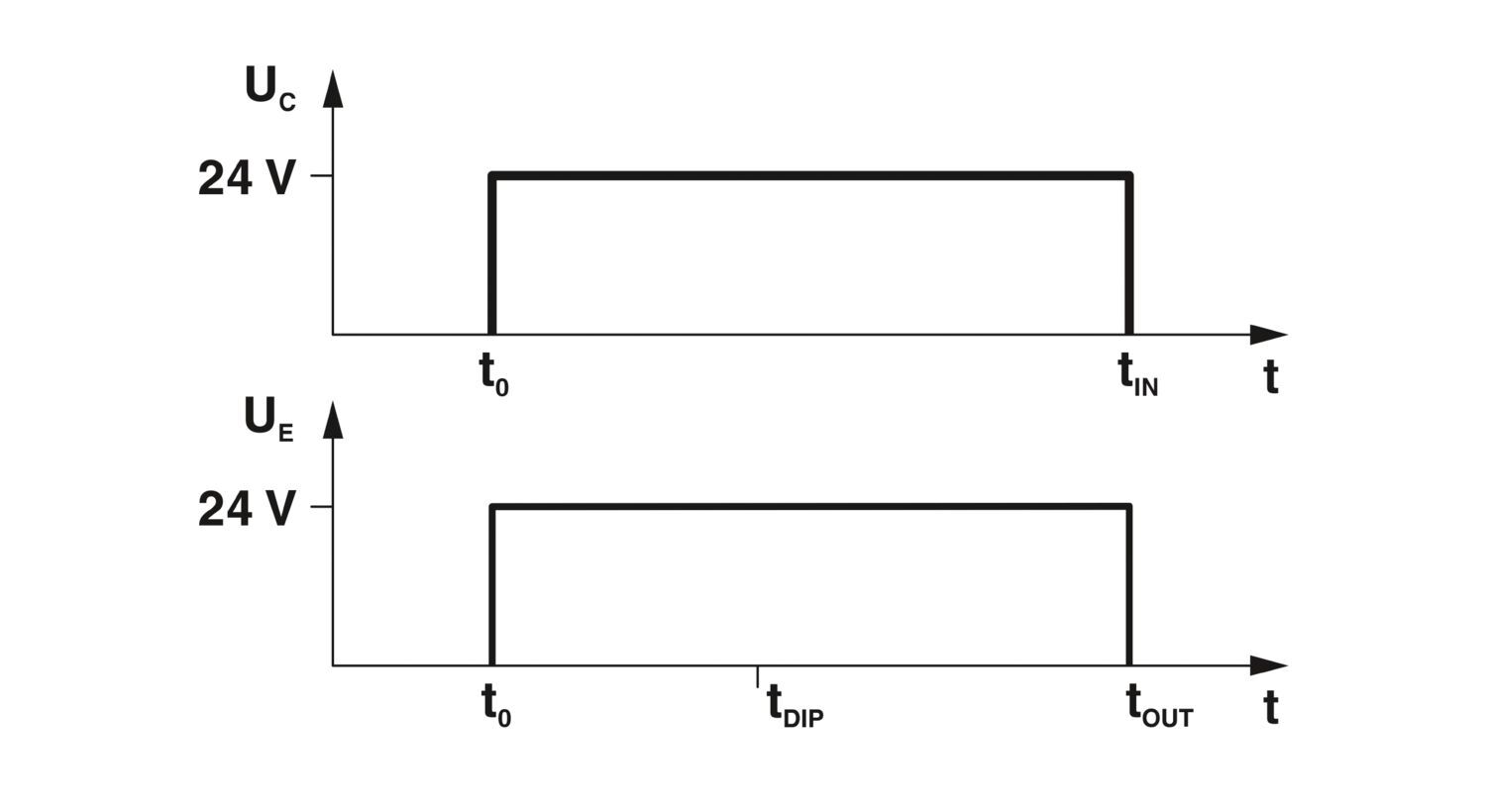

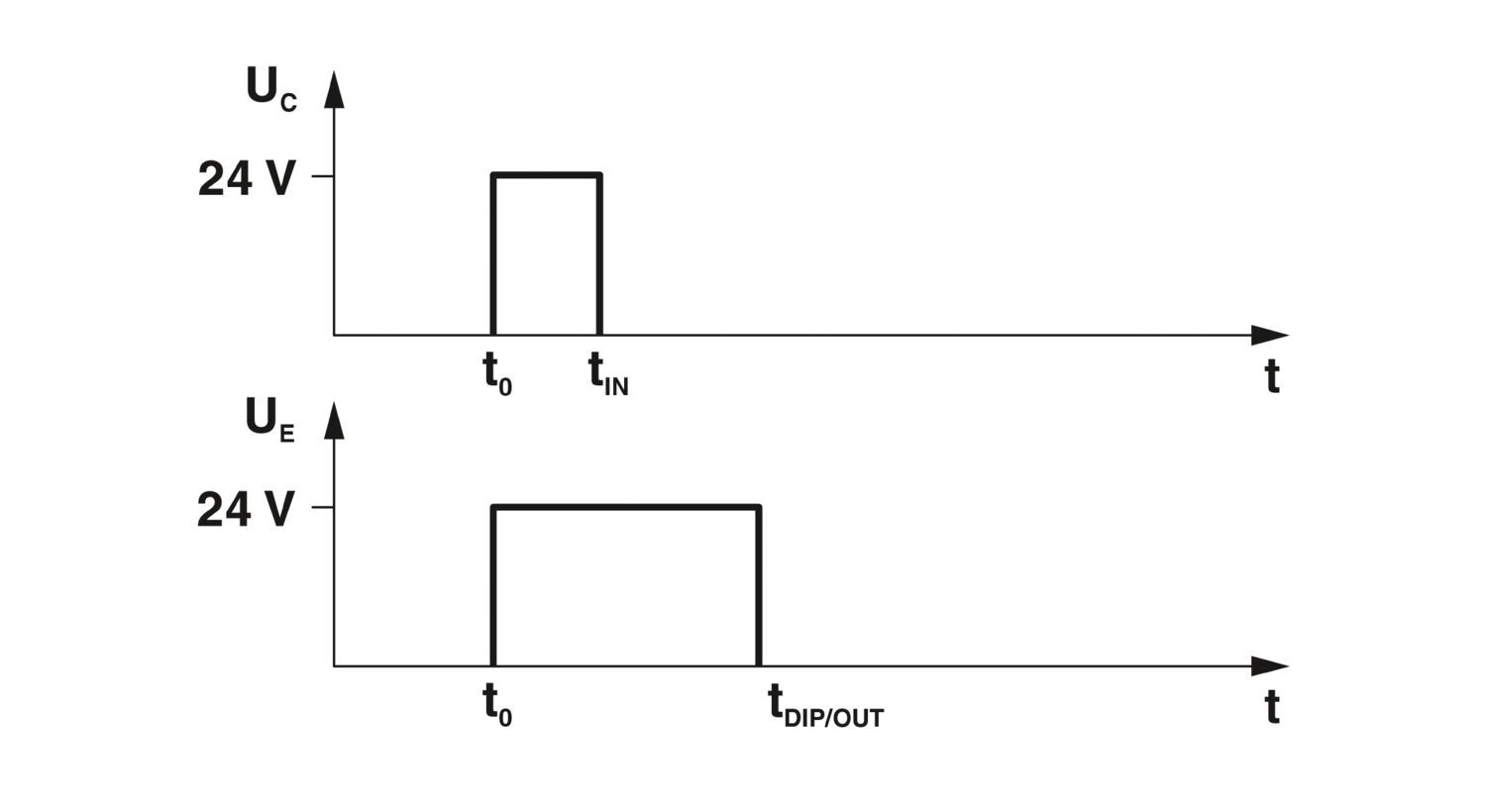

Применение
Удлиннение импульса
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Диапазон входных напряжений
19,2 В DC ... 28,8 В DC
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED зел.
Исполнение контакта
1 замыкающий контакт
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Диапазон напряжений относительно US
0,8 ... 1,2
Индикатор состояния
СИД (желт.)
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Номинальный ток цепи управления IC
3 мА
Вид цифрового выхода
электронный
Диапазон выходного напряжения
3 В DC ... 48 В DC
Падение напряжения при макс. рабочем токе
< 1 В DC

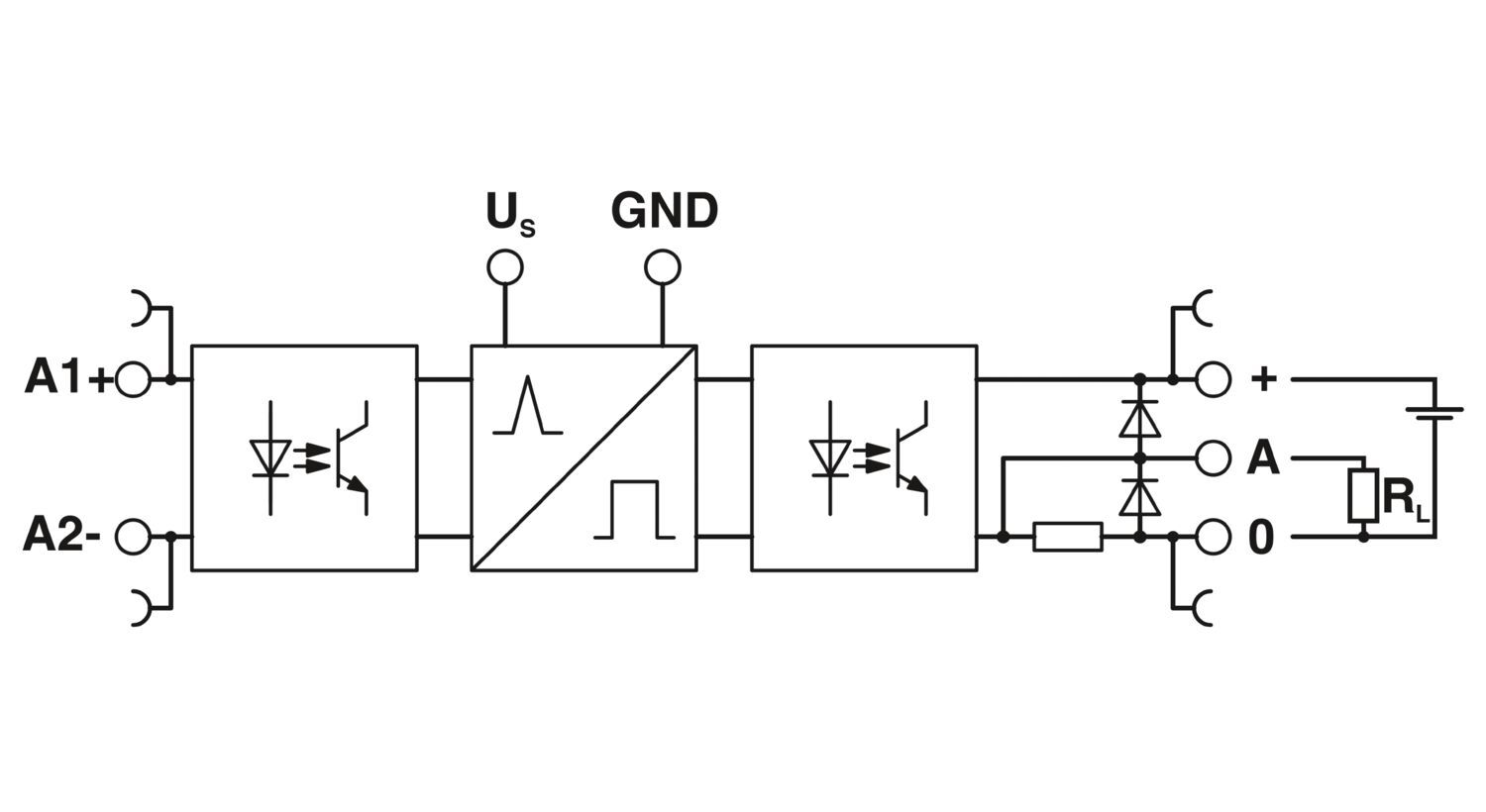

Выходная коммутация
3-проводная схема, с заземлением
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В DC,
> 54 В DC
Расчетное напряжение питания цепи управления US
24 В DC
Номинальный ток питания цепи управления IS
13 мА (Вход low, выход low)
Порог срабатывания, сигнал "0", относительно UC
< 0,4
Порог срабатывания, сигнал "1", относительно UC
> 0,8
