Описание

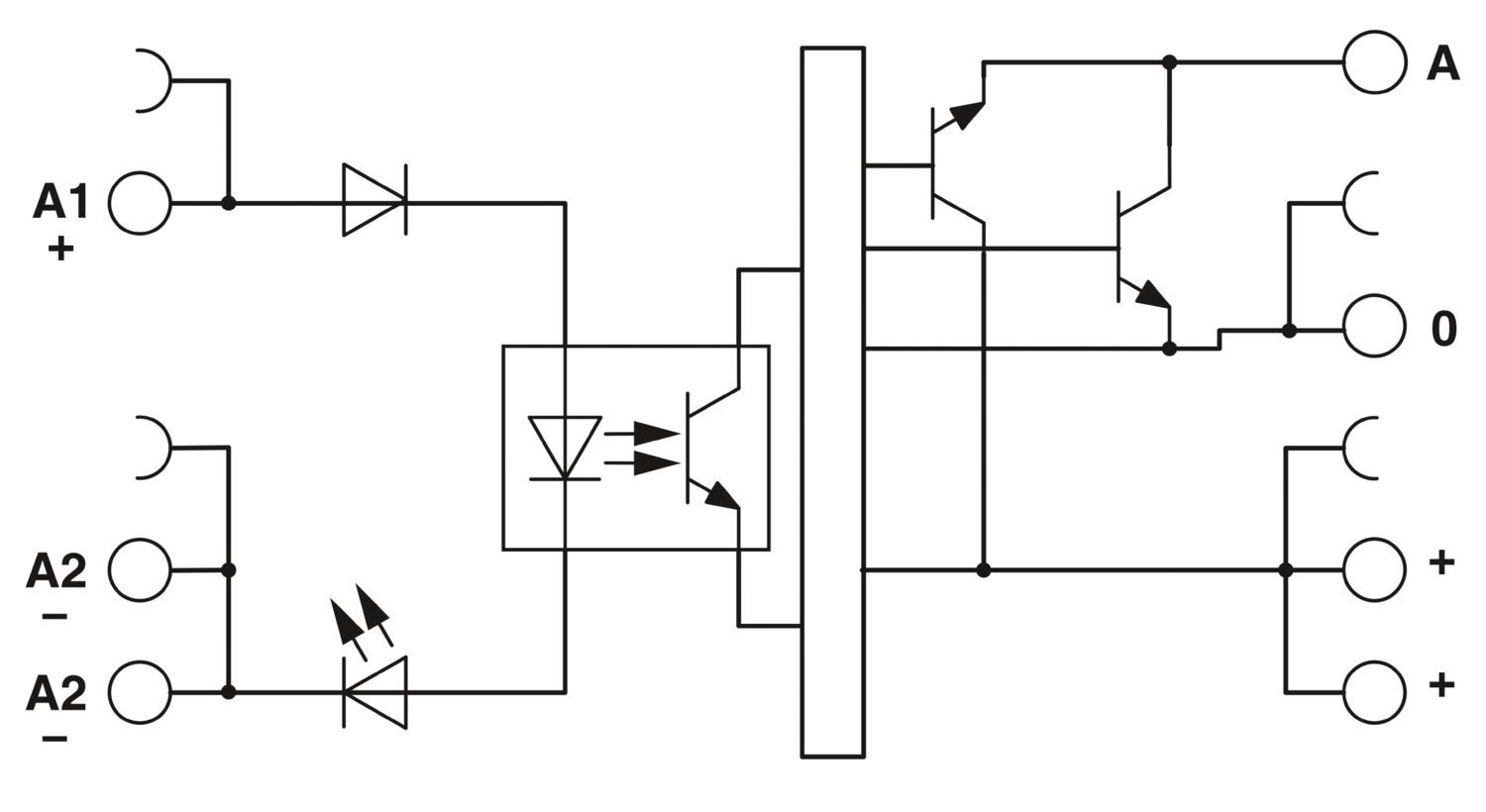

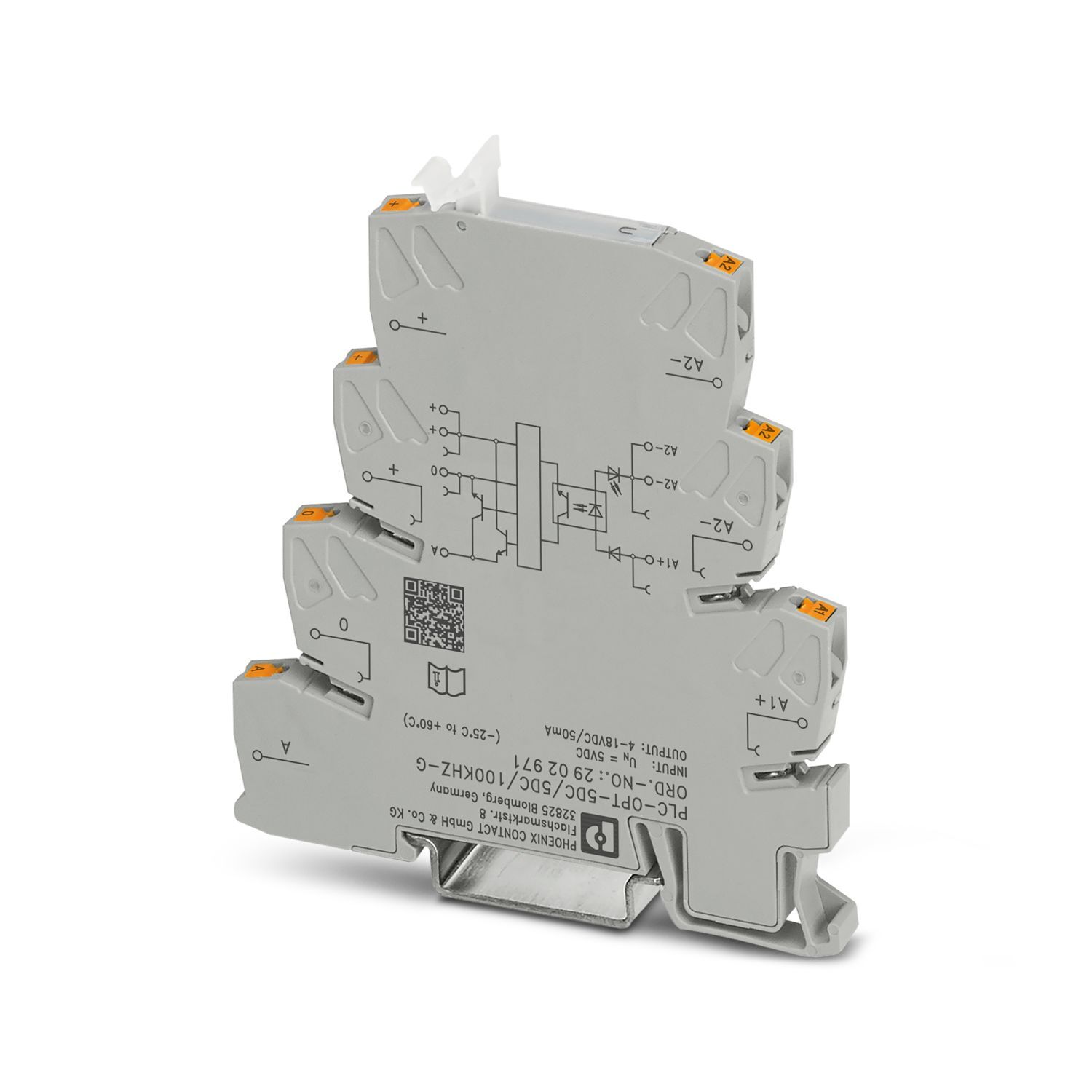

Полупроводниковое реле ввода, с ответным импульсом выхода постоянного тока, частота передачи 100 кГц, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 5 В DC, выход: 4 - 18 В DC / 50 мА
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
50 мА
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
38,8 g
Вес/шт. (без упаковки)
32,86 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-5dc-5dc-100khz-g-2902971
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Макс. мощность потерь при номинальных условиях
0,04 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 75 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2902971
Ценовая группа
DK62A3
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMjk3MQ/downloads/8067343?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMjk3MQ/downloads/8067698?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
Позаказное производство (возврат невозможен)
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC
Применение
вводная оптопара с частотой 100 кГц
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Входное номинальное напряжение UN
5 В DC
Диапазон входных напряжений
2,5 В DC ... 6 В DC
Типовой входной ток при UN
8 мА
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Порог срабатывания, сигнал "0", относительно UN
< 0,3
Порог срабатывания, сигнал "1", относительно UN
> 0,5
Время включения, типовое
1 мкс
Время отключения, типовое
2 мкс
Частота передачи
100 кГц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
4 В DC ... 18 В DC
Падение напряжения при макс. рабочем токе
< 1,2 В
Выходная коммутация
3-проводная двухтактная цепь, с соединением с корпусом
Степень защиты
IP20
Диапазон входных напряжений относительно UN
0,5 ... 1,2
Ограничение верхнего предела напряжения
> 14 В,
> 35 В
Наименование
Выходные данные
Ток покоя
8,5 мА
