Описание

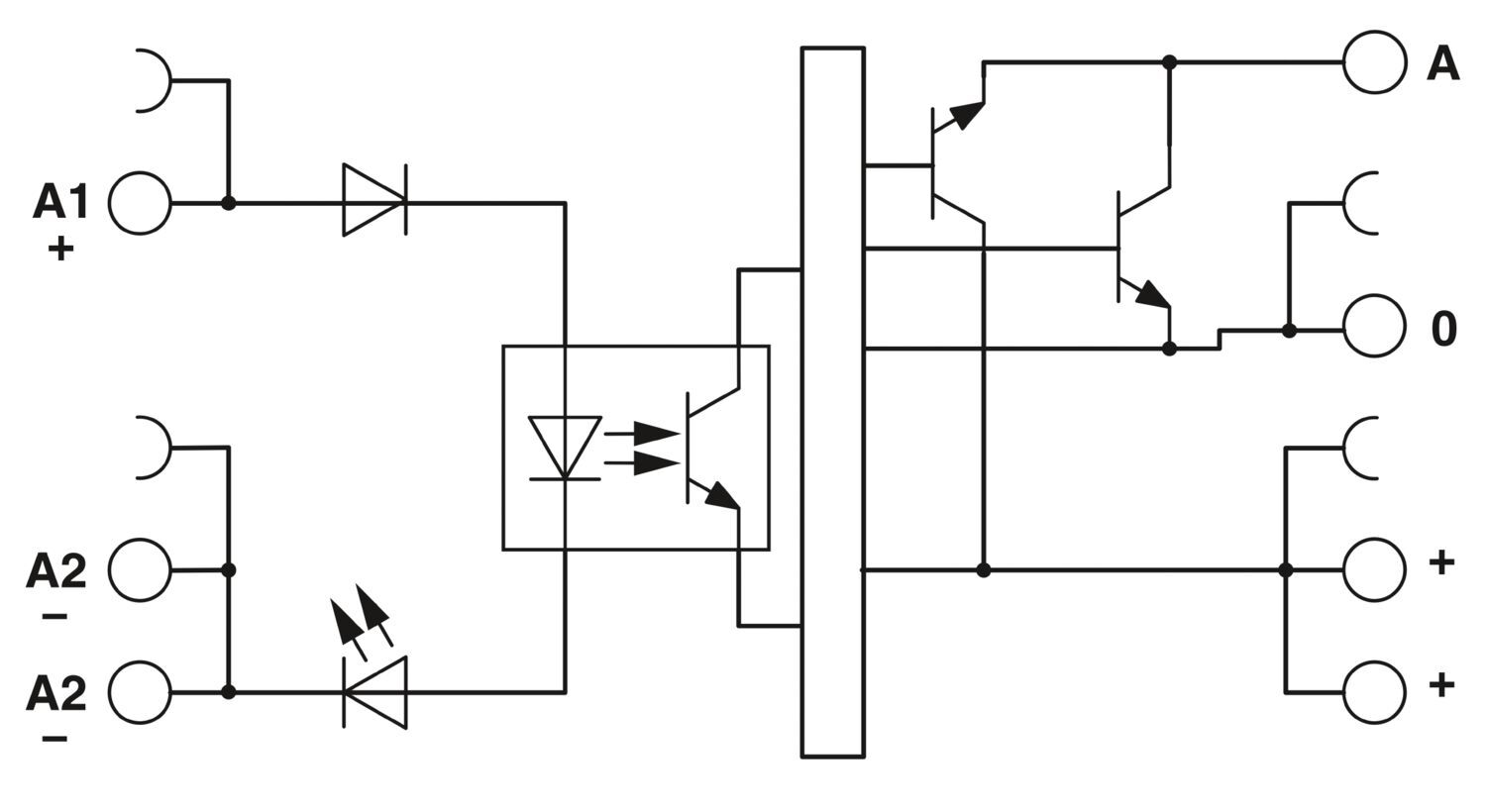

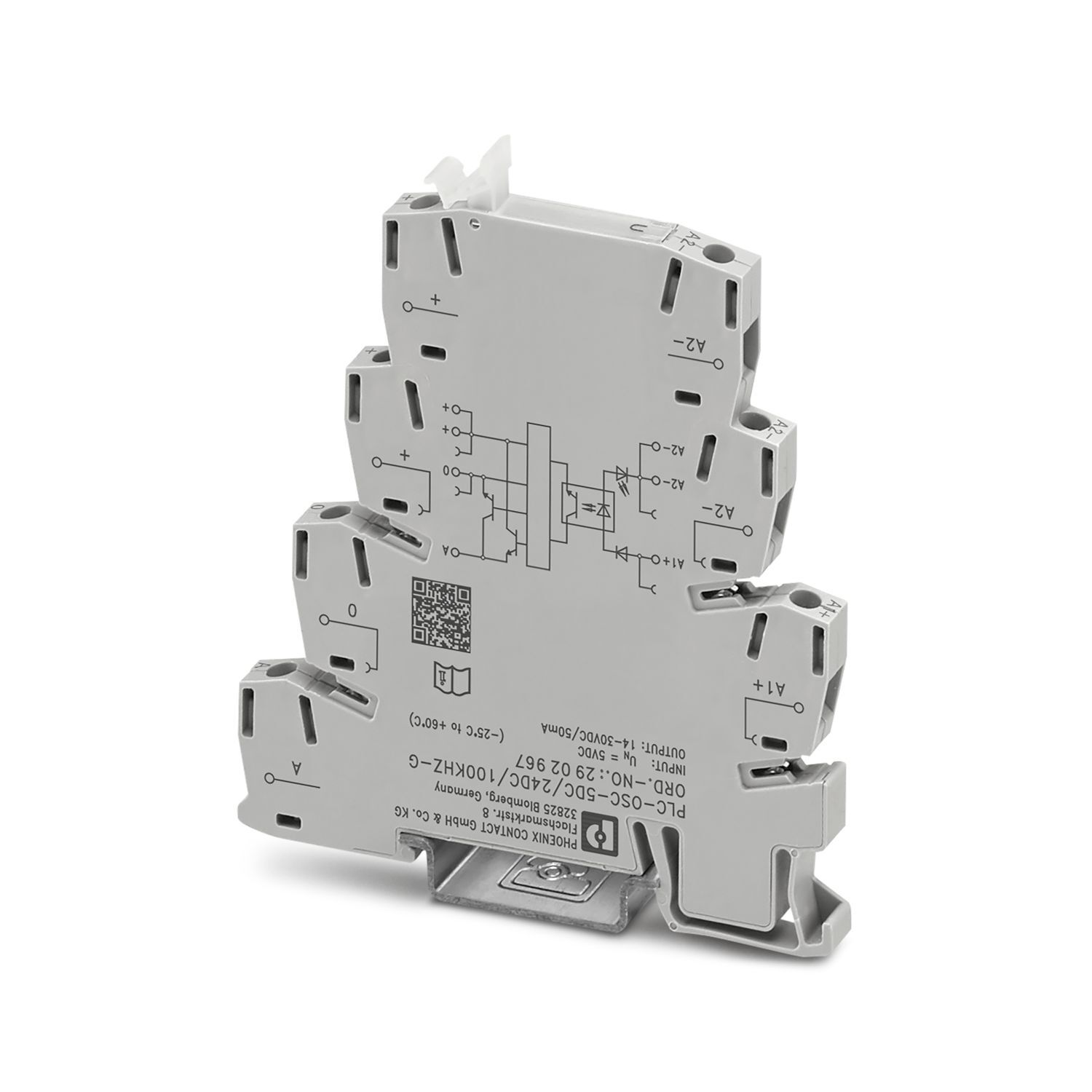

Полупроводниковое реле ввода, с ответным импульсом выхода постоянного тока, частота передачи 100 кГц, со световым индикатором и защитной схемой во входной и выходной цепи, вход: 5 В DC, выход: 14 - 30 В DC / 50 мА
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
50 мА
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
39,9 g
Вес/шт. (без упаковки)
36,53 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-osc-5dc-24dc-100khz-g-2902967
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Макс. мощность потерь при номинальных условиях
0,04 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 75 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2902967
Ценовая группа
DK6223
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMjk2Nw/downloads/8067341?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMjk2Nw/downloads/8067696?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC
Применение
вводная оптопара с частотой 100 кГц
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Входное номинальное напряжение UN
5 В DC
Диапазон входных напряжений
2,5 В DC ... 6 В DC
Типовой входной ток при UN
8 мА
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Порог срабатывания, сигнал "0", относительно UN
< 0,3
Порог срабатывания, сигнал "1", относительно UN
> 0,5
Время включения, типовое
1 мкс
Время отключения, типовое
2 мкс
Частота передачи
100 кГц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
14 В DC ... 30 В DC
Падение напряжения при макс. рабочем токе
< 2,2 В
Выходная коммутация
3-проводная двухтактная цепь, с соединением с корпусом
Степень защиты
IP20
Диапазон входных напряжений относительно UN
0,5 ... 1,2
Ограничение верхнего предела напряжения
> 14 В,
> 35 В
Наименование
Выходные данные
Ток покоя
15 мА
