Описание

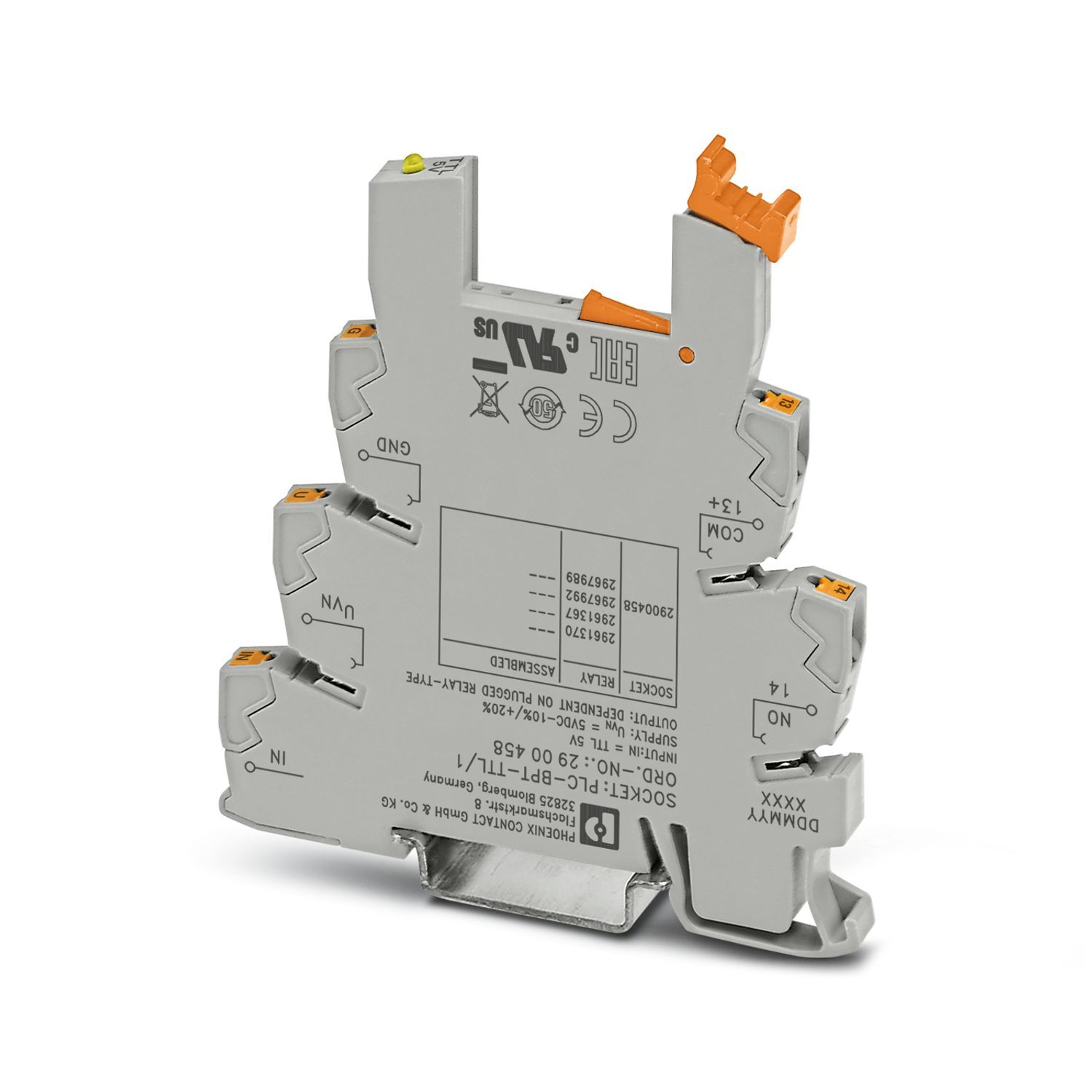

6,2 мм основная клемма PLC для сигнала TTL с зажимом push-in, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение TTL (5 В DC)
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
100 мА,
3 A
Глубина
94 мм
advatnages
Малая ширина (6,2 мм)|Винтовые и пружинные клеммы|Степень защиты RTIII|Безопасное разделение согласно EN 50178 (VDE 0160)|Индикатор состояния|4 кВэфф развязки по напряжению между катушкой и контактом|Возможность соединения перемычками
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
27,19 g
Вес/шт. (без упаковки)
27,19 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bpt-ttl-1-2900458
Тип изделия
Релейный блок
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900458
Ценовая группа
DK62A1
Номер таможенного тарифа
85366990
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDQ1OA/downloads/8031039?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDQ1OA/downloads/8031731?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Сигнал TTL на входе
Режим работы
100 % ED
Стандарты / нормативные документы
IEC/EN 60664-1
Входное номинальное напряжение UN
5 В DC (TTL)
Время срабатывания, типовое
4,5 мс,
35 мкс
Время возврата, типовое
3,5 мс,
320 мкс
Защитная схема
Защита от переполюсовки
Индикация рабочего напряжения
LED желт.
Максимальное напряжение переключения
33 В DC,
48 В DC
Минимальное напряжение переключения
3 В DC
Максимальный пусковой ток
15 A (10 мс)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Диапазон напряжений относительно US
0,9 ... 1,2
Номинальное напряжение цепи управления UC
5 В DC (TTL)
Диапазон напряжений относительно UC
0,9 ... 1,2
Номинальный ток цепи управления IC
2,5 мА
Частота передачи
1000 Гц
Падение напряжения при макс. рабочем токе
< 1 В,
< 200 мВ
Выходная коммутация
2 проводная, изолированная
Ограничение верхнего предела напряжения
> 6,5 В
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

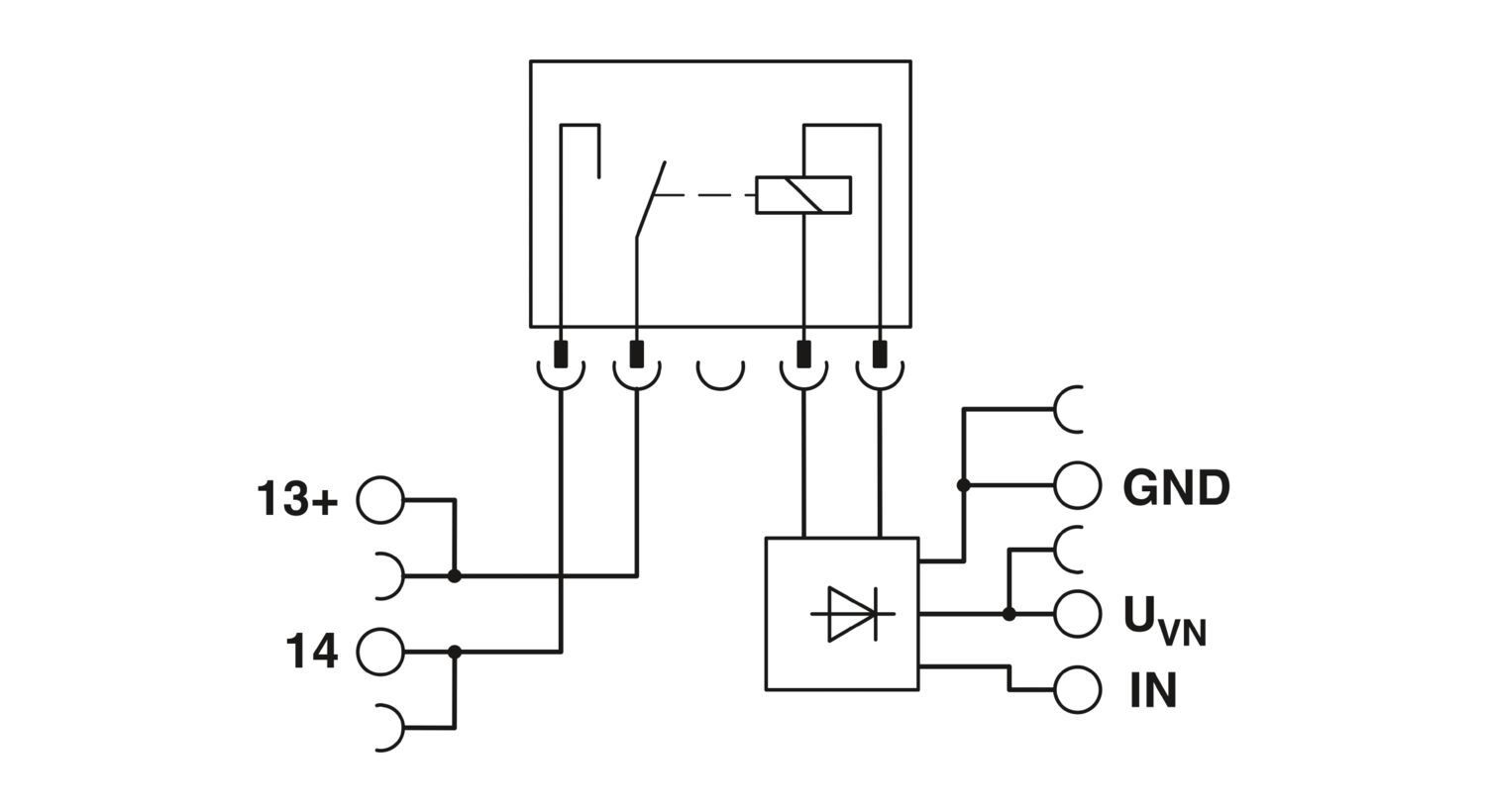

Оснащение реле
Оснащение реле
Расчетное напряжение питания цепи управления US
5 В DC

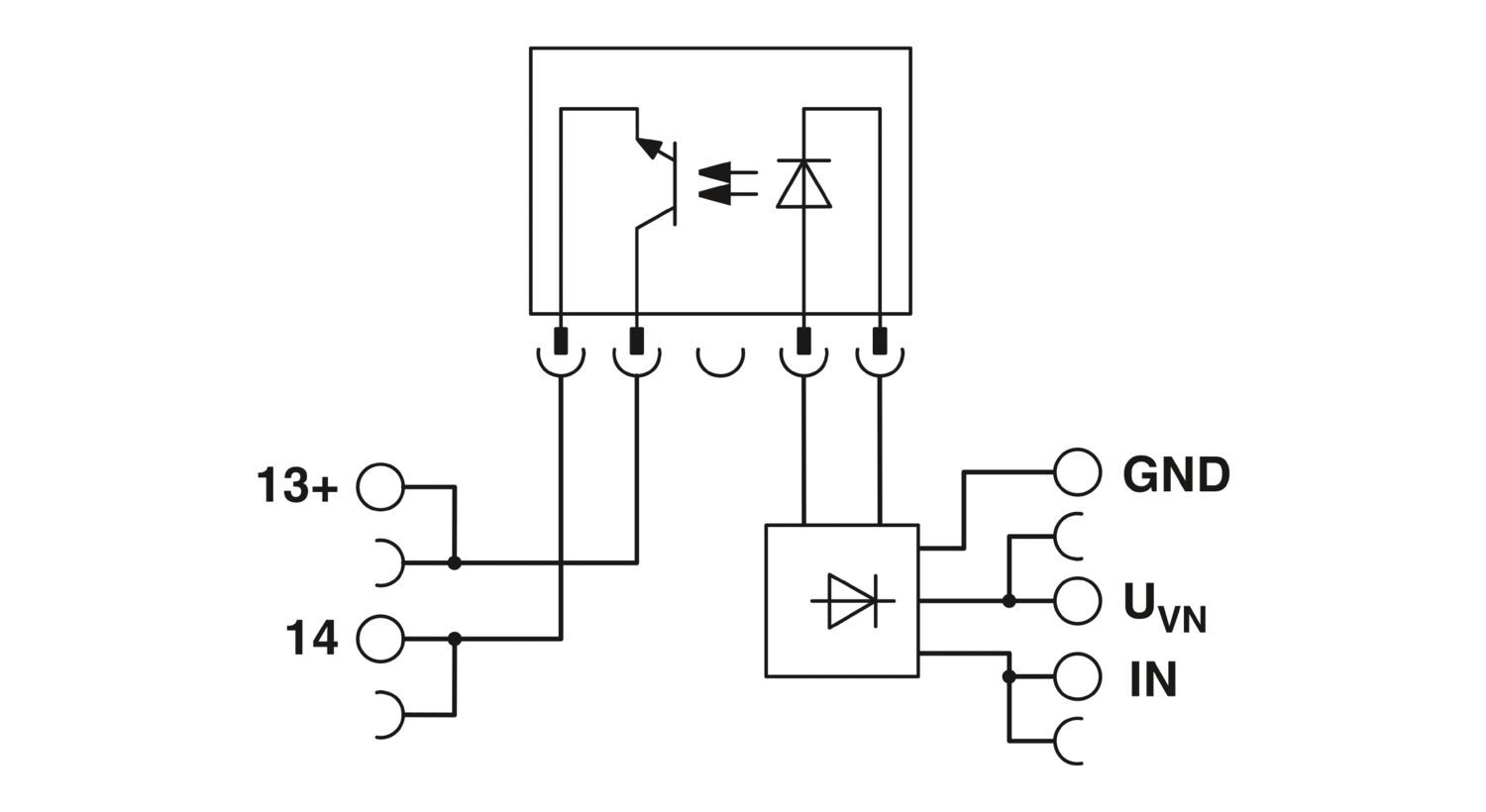

Оснащение оптопарами
Оснащение оптопарами
Номинальный ток питания цепи управления IS
41 мА,
11,5 мА
Уровень переключения, сигнал 1 ("H") (TTL-сигнал)
> 2 В DC
Уровень переключения, сигнал 0 ("L") (TTL-сигнал)
< 0,8 В DC
Все характеристики
