Описание

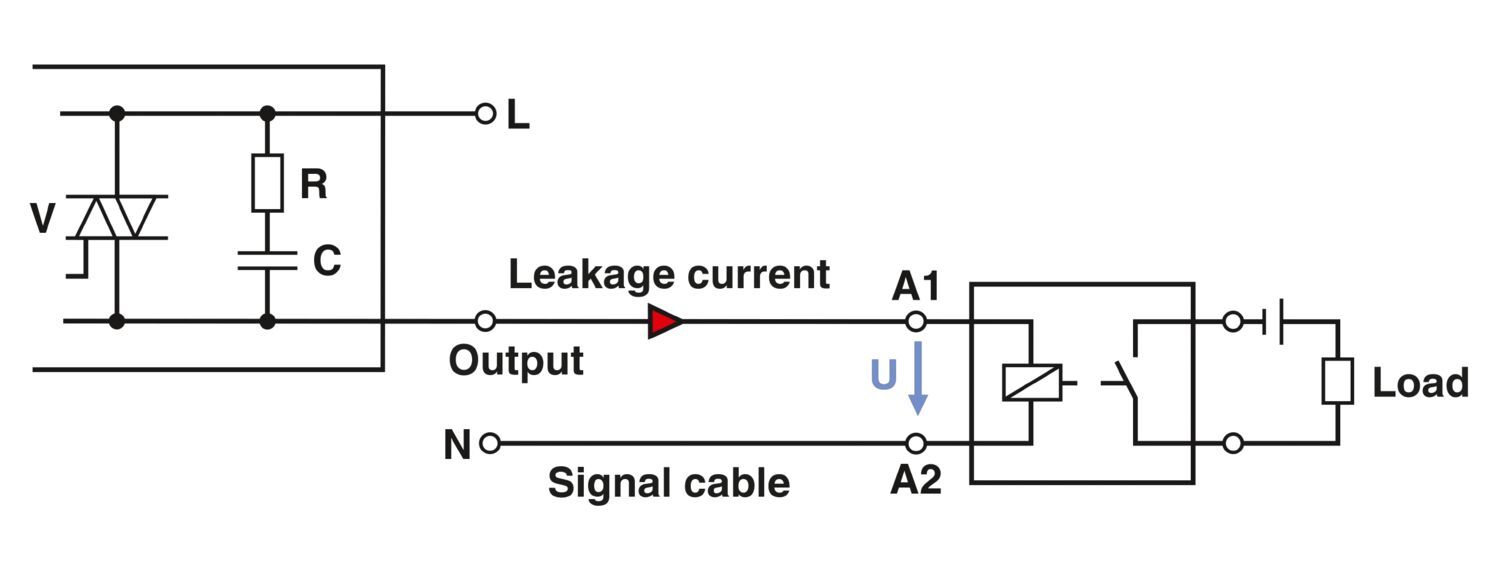

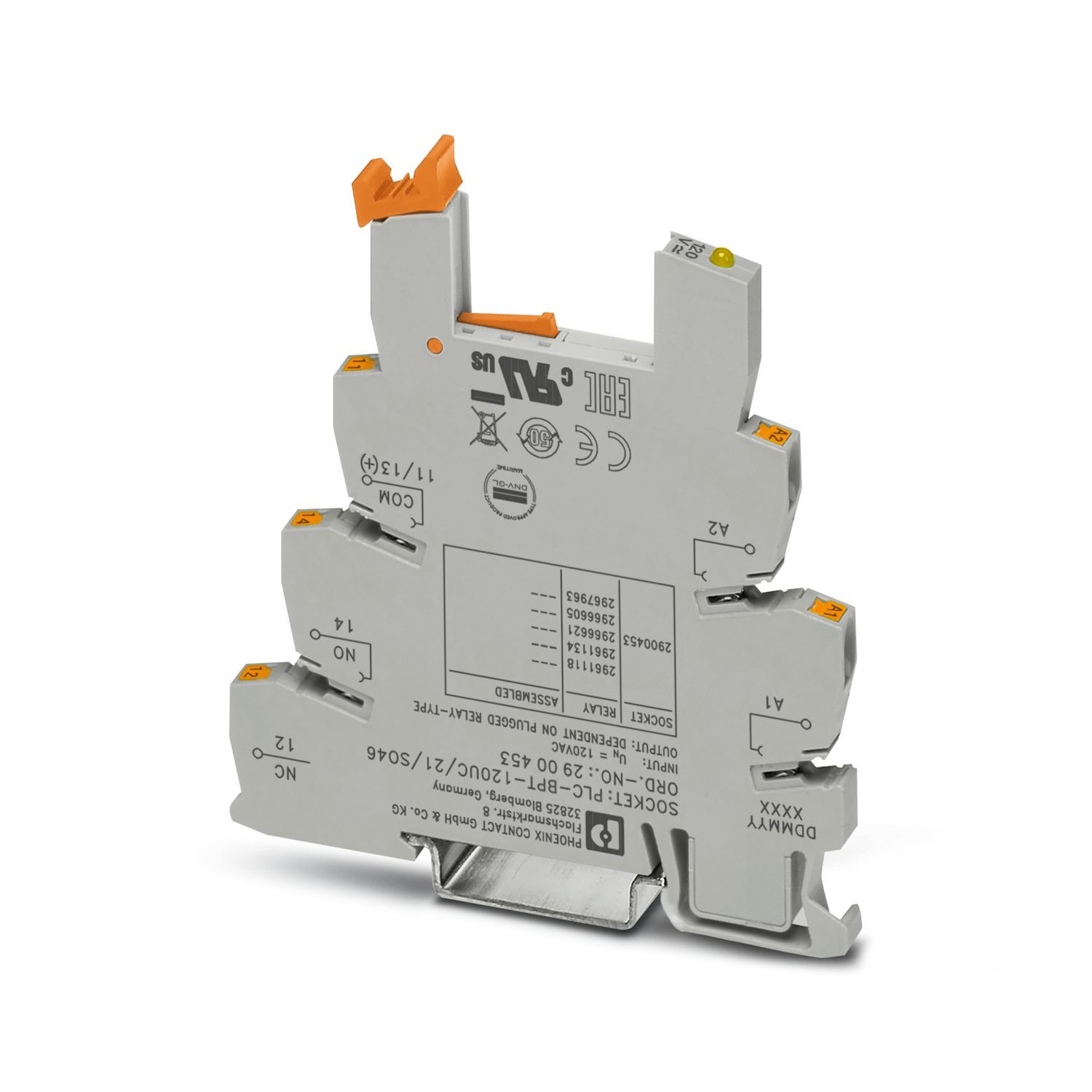

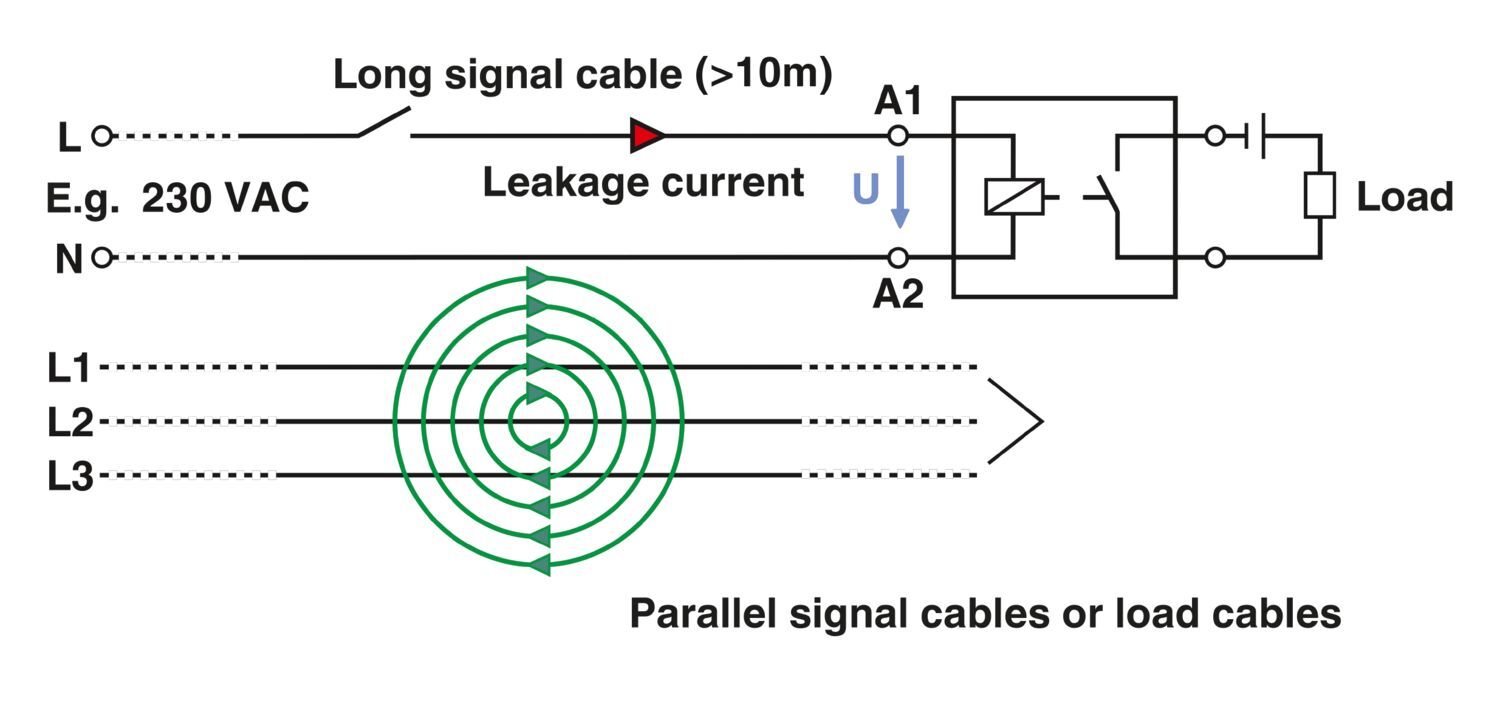

6,2 мм основная клемма PLC для защиты цепей управления от паразитных токов или напряжений, с зажимом рush-in, без реле или полупроводниковых реле, для монтажной рейки NS 35/7,5, со встроенным фильтром RCZ, 1 переключающий контакт, входное напряжение 120 В перем. тока
Характеристики
Товар доставляется
да
Предельная нагрузка
4,5 A2c
Предельный ток длительной нагрузки
100 мА,
3 A,
0,75 A
Глубина
94 мм
advatnages
Высокое возвратное напряжение реле|Устойчивость к воздействию токов помех
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
27,23 g
Вес/шт. (без упаковки)
28,14 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bpt-120uc-21-so46-2900453
Тип изделия
Релейный блок
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900453
Ценовая группа
DK62AM
Номер таможенного тарифа
85366990
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDQ1Mw/downloads/8031036?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDQ1Mw/downloads/8031728?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Помехоподавляющий фильтр
Режим работы
100 % ED
Стандарты / нормативные документы
IEC/EN 60664-1
Входное номинальное напряжение UN
120 В AC
Типовой входной ток при UN
7 мА (50 Гц)
Время срабатывания, типовое
7 мс,
6 мс
Время возврата, типовое
10 мс,
20 мс
Защитная схема
Защита от переполюсовки,
Мостиковый выпрямитель; Мостиковый выпрямитель,
Цепь RCV
Индикация рабочего напряжения
LED желт.
Максимальное напряжение переключения
48 В DC,
30 В DC,
253 В AC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
3 В DC,
24 В AC
Максимальный пусковой ток
15 A (10 мс),
30 A (10 мс)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Напряжение отпускания, тип.
50 В AC
Индикатор состояния
LED
Порог срабатывания, сигнал "0", относительно UN
≤ 0,4
Ток утечки
< 1 мА
Падение напряжения при макс. рабочем токе
< 1 В,
< 200 мВ
Выходная коммутация
2 проводная, изолированная
Диапазон входных напряжений относительно UN
0,8 ... 1,4,
0,85 ... 1,1
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Возможная комплектация

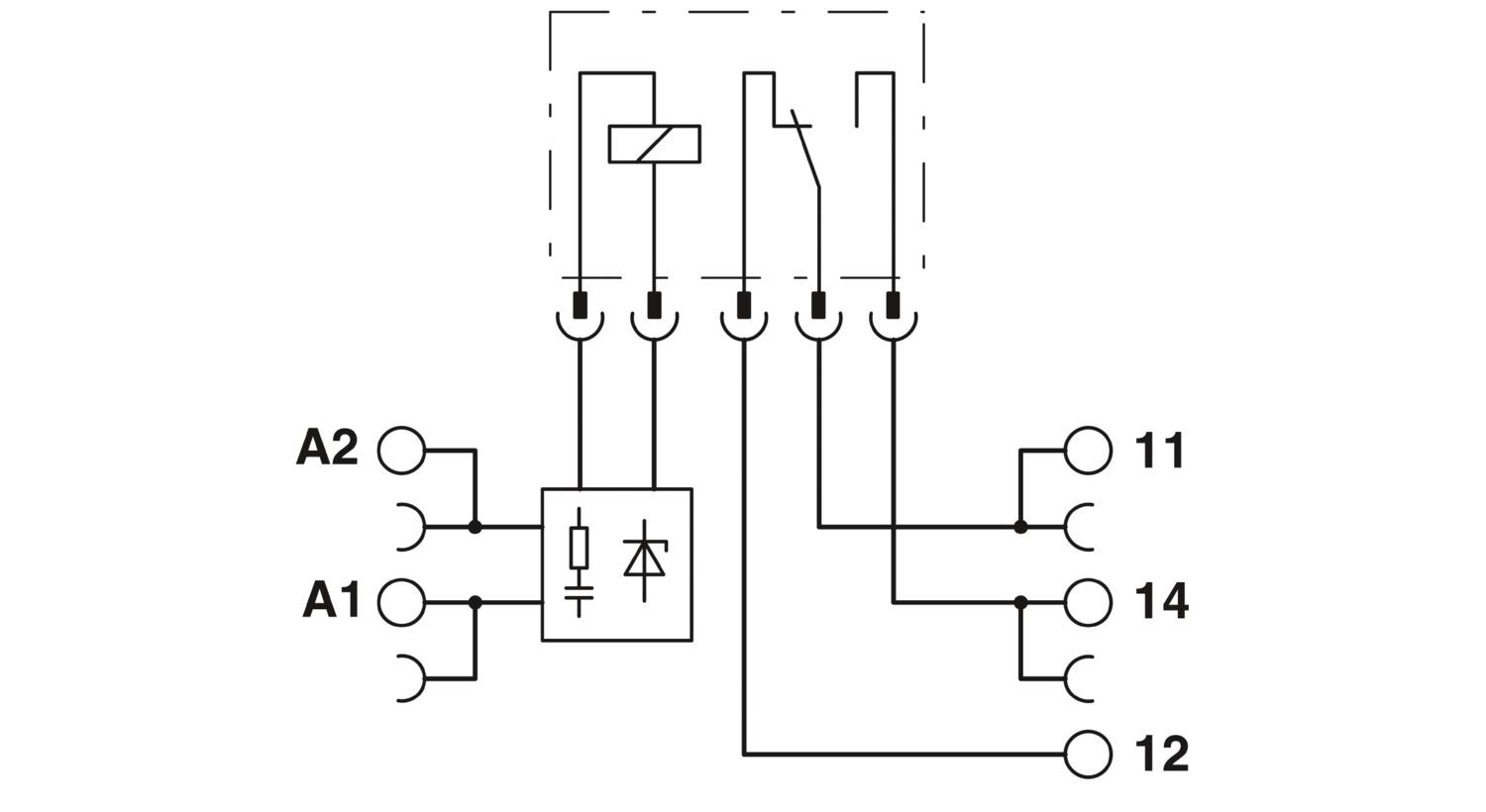

Миниатюрное реле, REL-MR-60DC/21AU, REL-MR-60DC/21; миниатюрная оптопара, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1
Оснащение реле
Оснащение реле
Фазовый угол cos phi, мин.
0,5

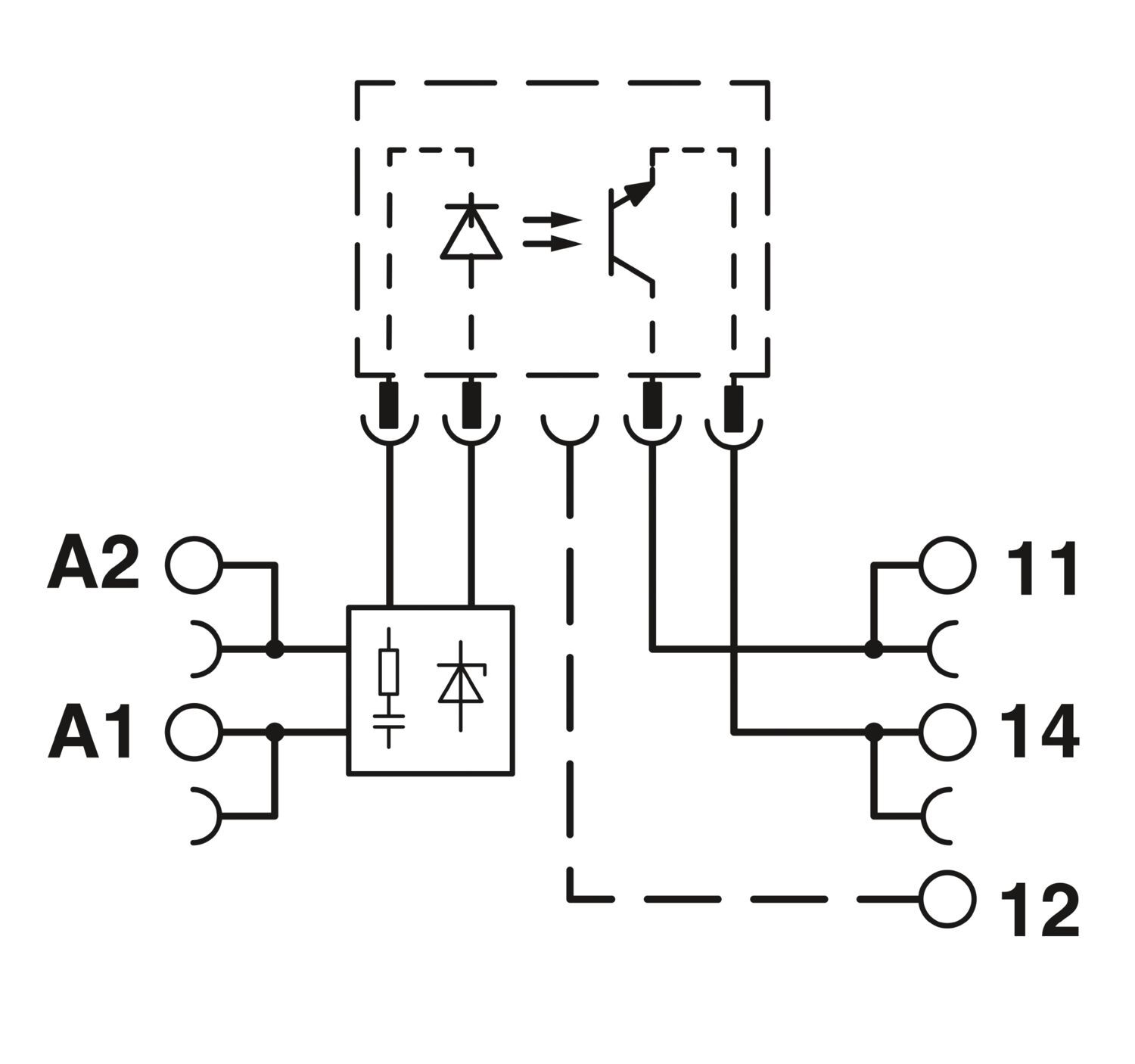

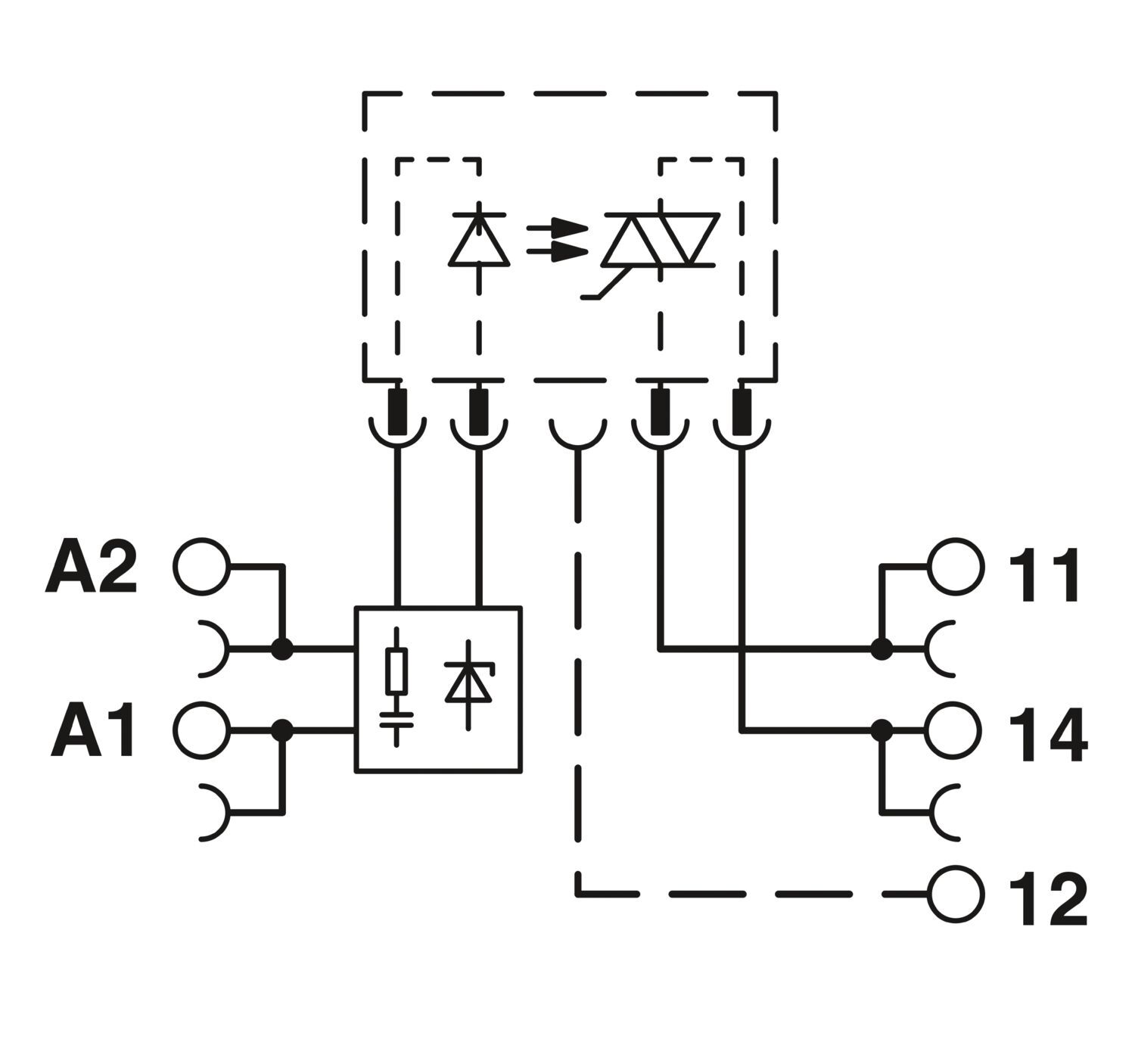

Оснащение оптопарами
Оснащение оптопарами
