Описание

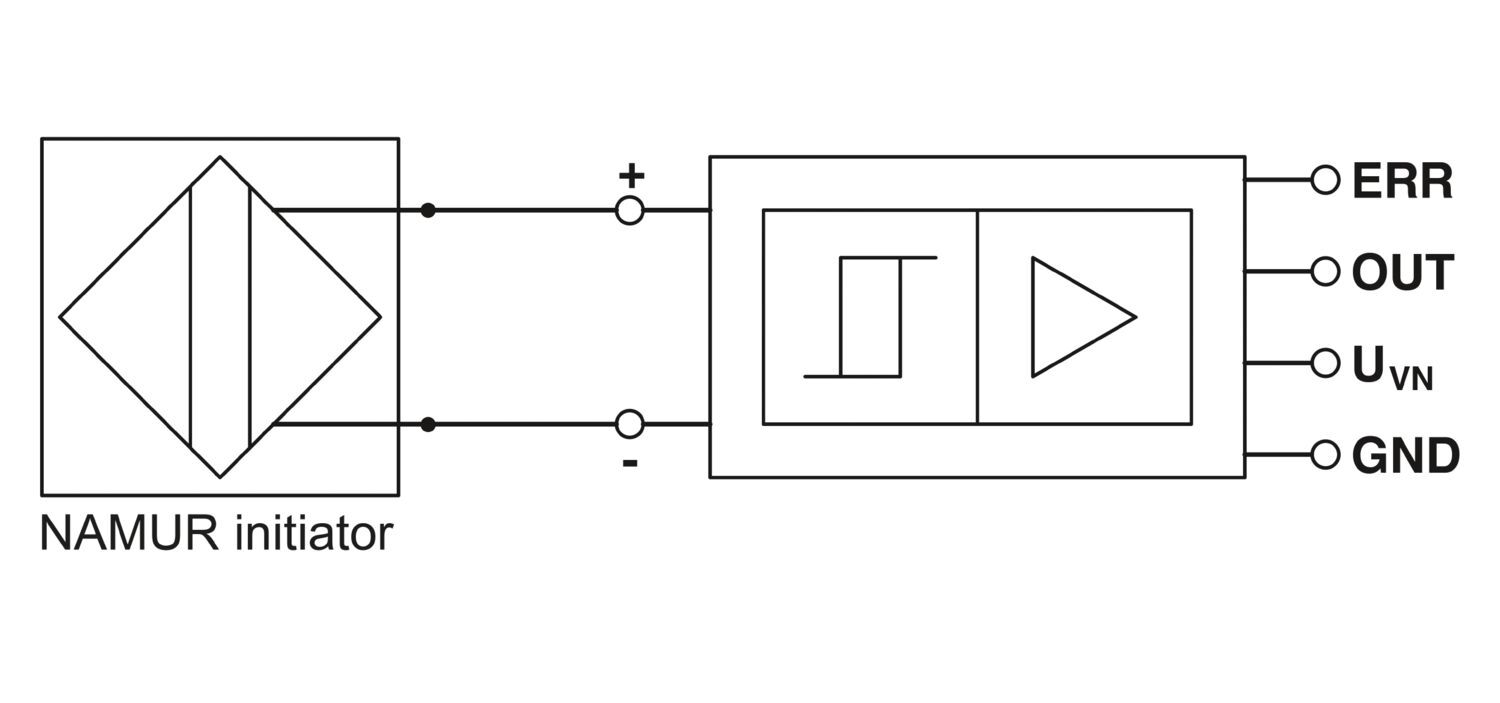

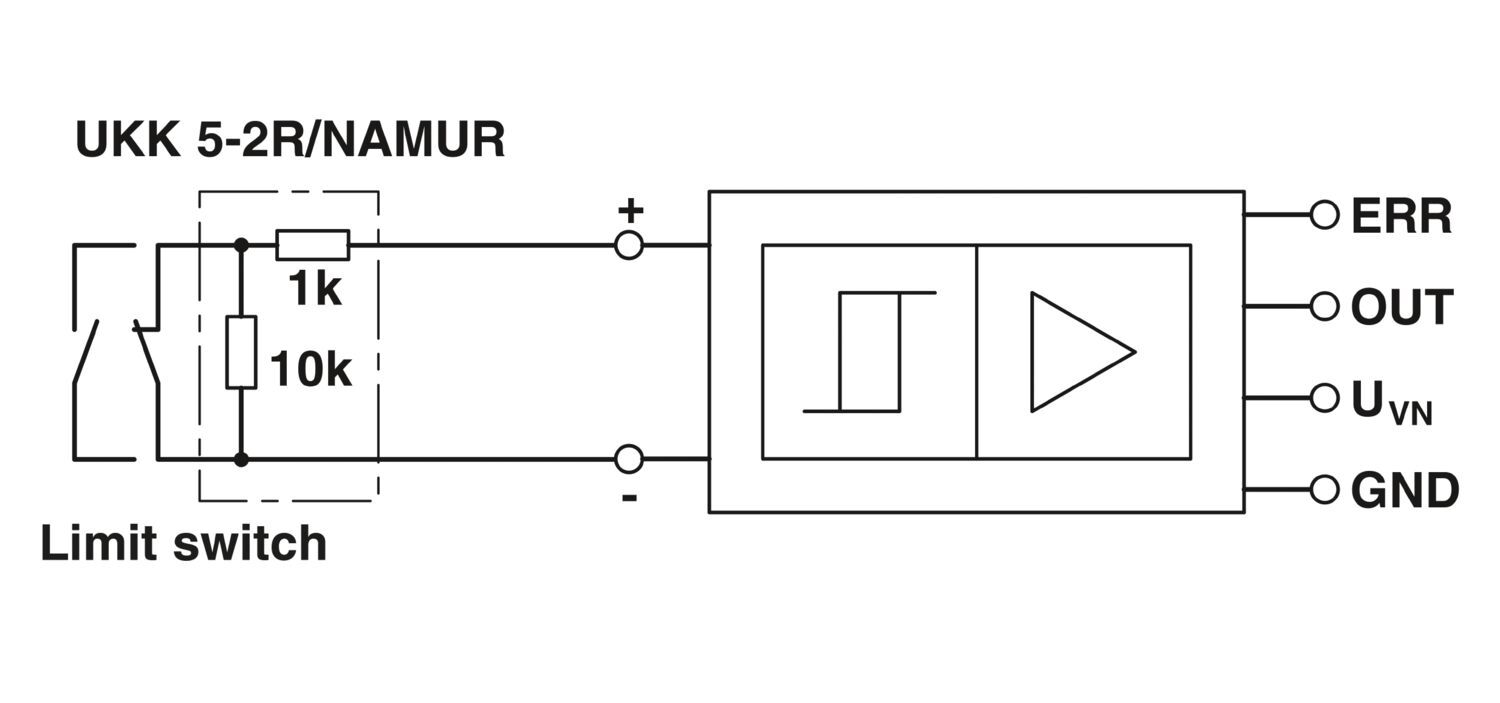

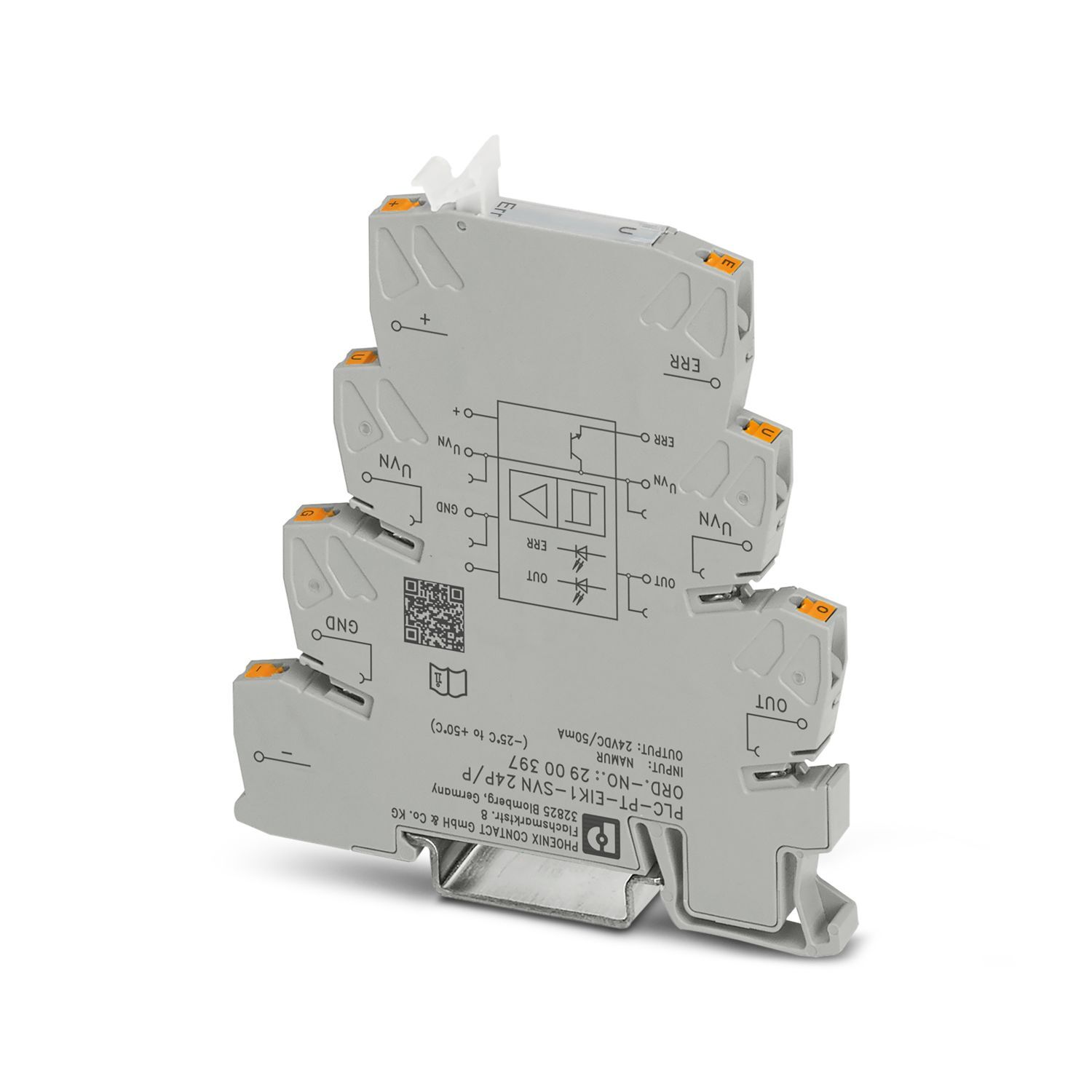

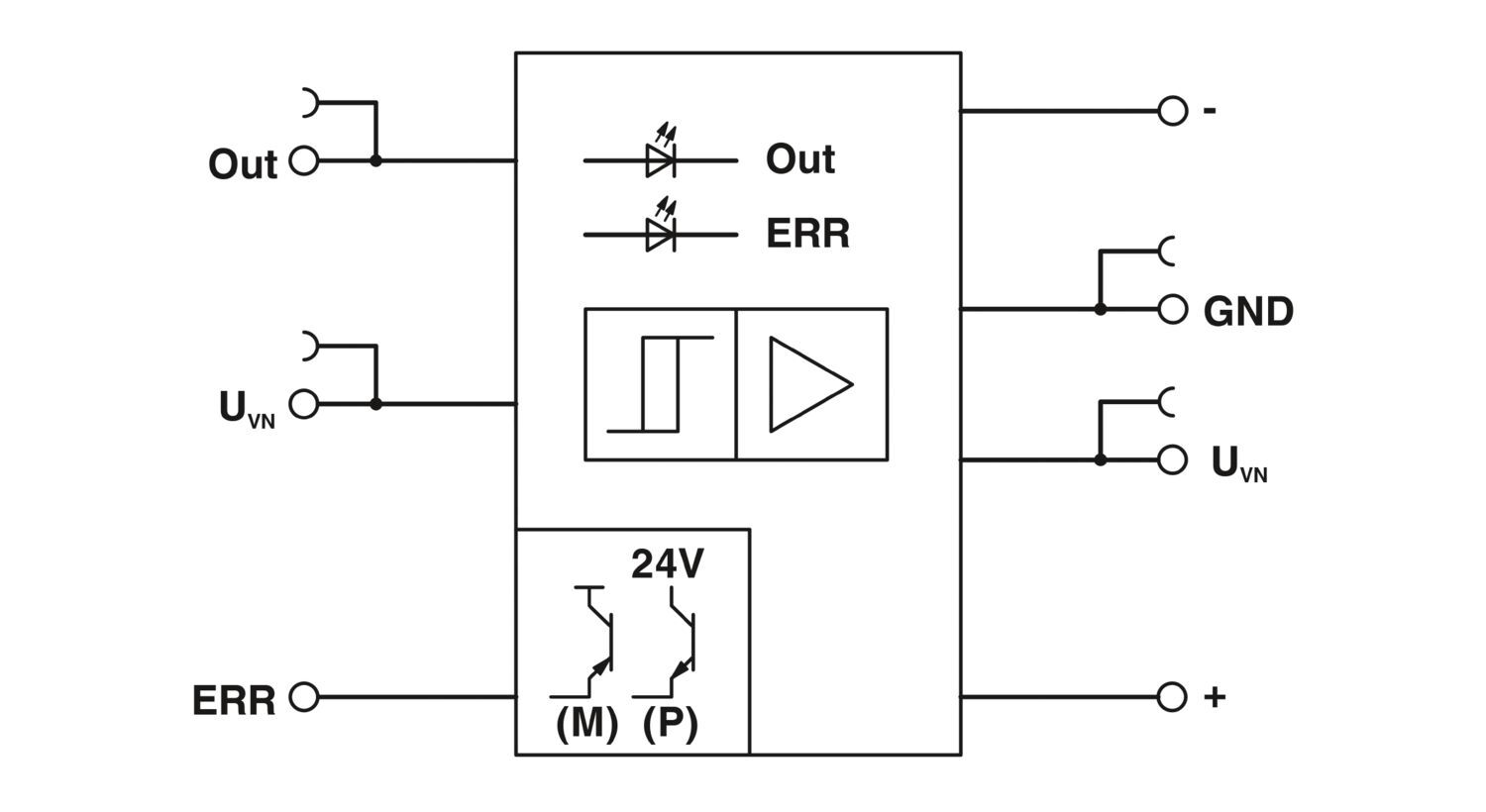

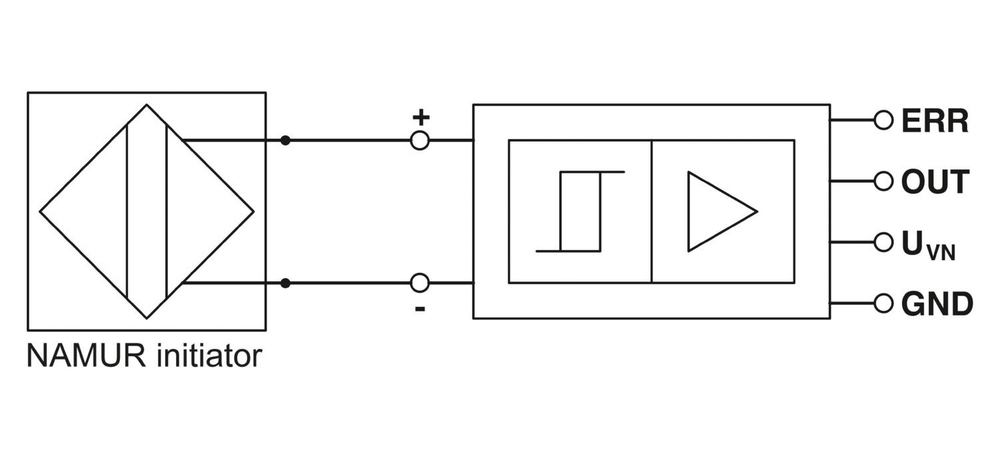

PLC-INTERFACE для приложений NAMUR, состоит из базовой клеммы PLC-BPТ.../21 с зажимом push-in и встроенной схемой, для монтажной рейки NS 35/7,5, выход с переключением на плюс, напряжение питания 24 В DC
Характеристики
Штрих-код
4046356506779
Товар доставляется
да
Предельный ток длительной нагрузки
50 мА
Глубина
94 мм
advatnages
Возможность подключения адаптера PLC-V8|Стабилизированное напряжение питания для бесконтактных датчиков NAMUR|Цифровой выход 24 В/50 мА для непосредственного подключения программируемых логических контроллеров
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
30,88 g
Вес/шт. (без упаковки)
31,13 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-pt-eik-1-svn-24p-p-2900397
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
I
Степень загрязнения
2
Расчетное импульсное напряжение
0,4 кВ
Макс. мощность потерь при номинальных условиях
0,34 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900397
Ценовая группа
DK6223
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM5Nw/downloads/8206612?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM5Nw/downloads/8214168?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
50 В DC
Применение
бесконтактные датчики NAMUR
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Входное номинальное напряжение UN
8,2 В DC ±10 %
Защитная схема
Защита от перенапр.; Cтабилитроны
Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС
Испытание вредными газами
Испытание вредными газами
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Индикатор состояния
СИД (зеленых)
Изоляционные характеристики: Воздушные пути и пути утечки
Изоляционные характеристики: Воздушные пути и пути утечки
Воздушные пути и пути утечки
Воздушные пути и пути утечки
Частота передачи
около 350 Гц
Вид цифрового выхода
электронный
Падение напряжения при макс. рабочем токе
≤ 1,5 В (UR),
≤ 2 В (Uост.)
Степень защиты
IP20
Выходное номинальное напряжение
≤ 100 мВ (в проводящем состоянии),
UVN - Uост.
Наименование
Сигнальный выход,
Выход сигнала о неисправности
Цепь управления
Цепь управления
Напряжение без нагрузки
8,2 В DC ±10 %
Точка переключения
≥ 2,1 мА (в проводящем состоянии)
Гистерезис переключения
около 0,2 мА
Внутреннее сопротивление
около 1 кΩ
Длина кабеля
< 30 м
Индикация ошибок
СИД красн.
