Описание

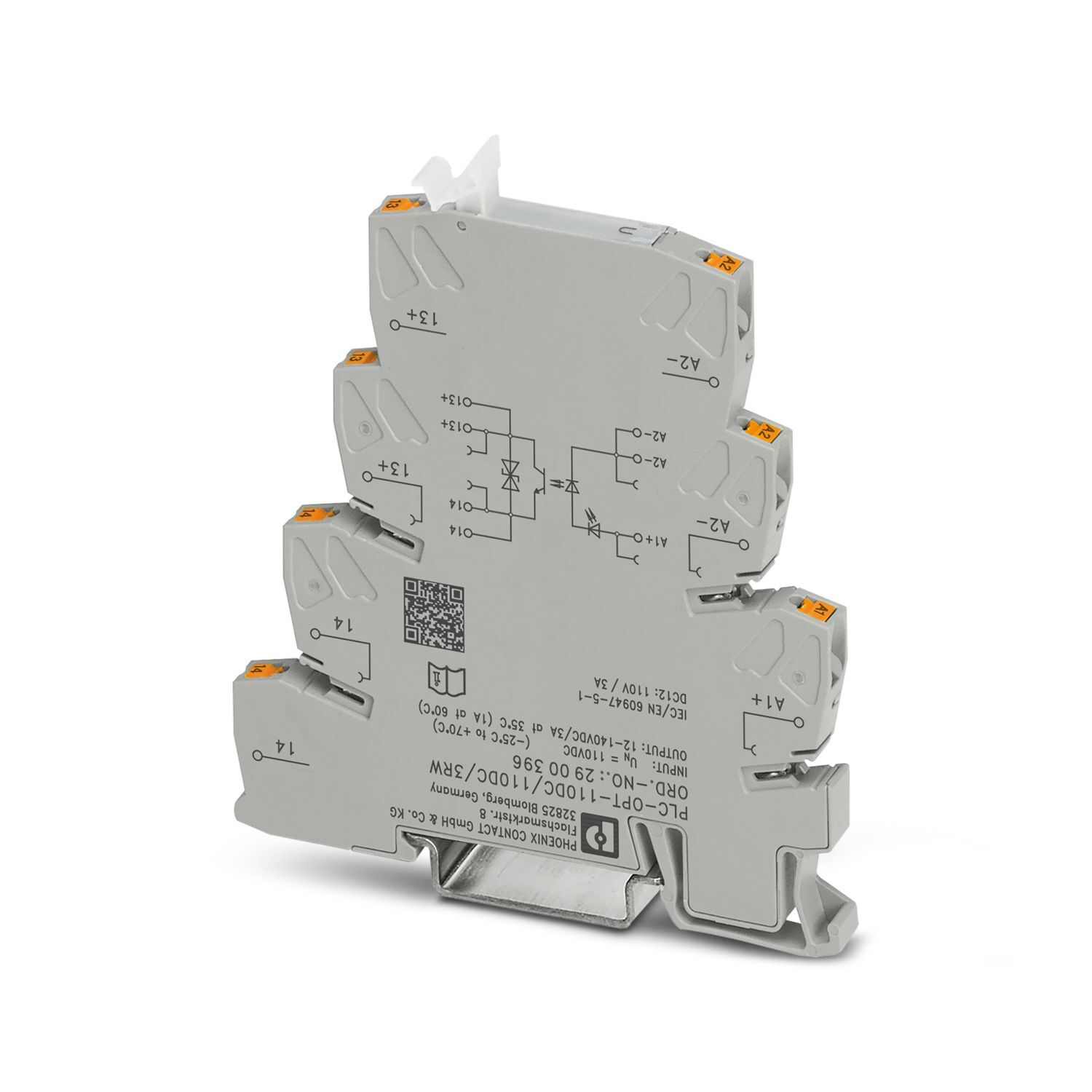

PLC-INTERFACE для ж/д транспорта, состоит из основной клеммы с зажимом рush-in и встроенного миниатюрного полупроводникового реле, диапазон: 0,7 x UN до 1,25 x UN, диапазон температуры: -25 °C до +70 °C, 1 замыкающий контакт, вход: 110 В DC, выход: 12-140 В DC/3 A
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки

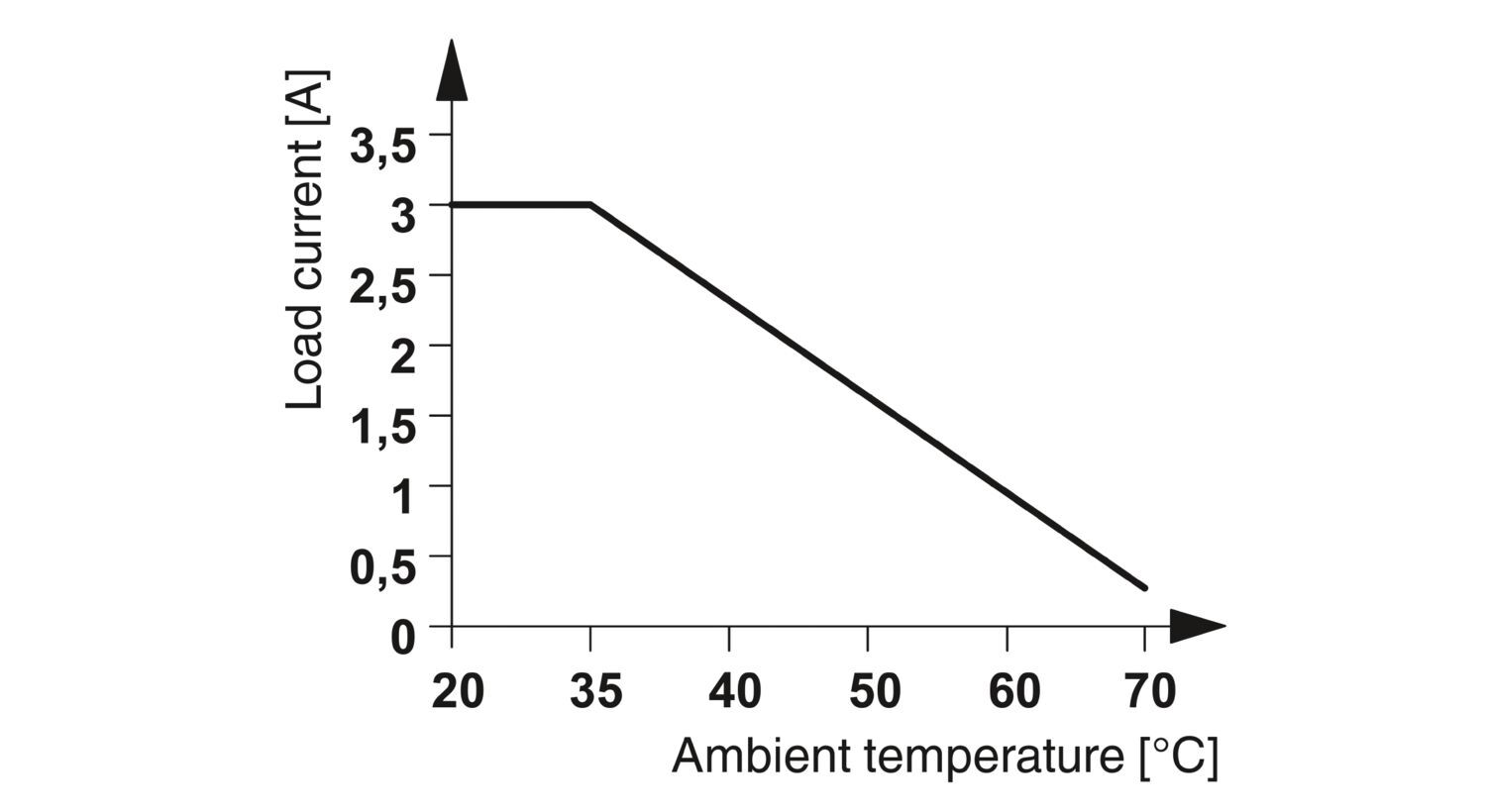

3 A (См. график завис. пар.)
Глубина
94 мм
advatnages
Устойчивость к ударным нагрузкам согласно DIN 50155 (требования согласно EN 61373)|Диапазон температуры -25 °C ... +70 °C|Диапазон входного напряжения от 0,7 до 1,25 x UN
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
35,77 g
Вес/шт. (без упаковки)
35,77 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-110dc-110dc-3rw-2900396
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,6 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900396
Ценовая группа
DK62AL
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM5Ng/downloads/8067335?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM5Ng/downloads/8067690?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
160 В
Применение
для железнодорожного транспорта
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1,
DIN EN 50155 (соответствующие разделы),
DNVGL-CG-0339
Входное номинальное напряжение UN
110 В DC
Диапазон входных напряжений
77 В DC ... 137,5 В DC
Типовой входной ток при UN
5,5 мА
Защитная схема
Защита от переполюсовки; Параллельно подключенные диоды для защиты от неправильного подключения,
Защита от переполюсовки; Последовательно подключенные диоды для защиты от неправильного подключения
Индикация рабочего напряжения
LED желт.

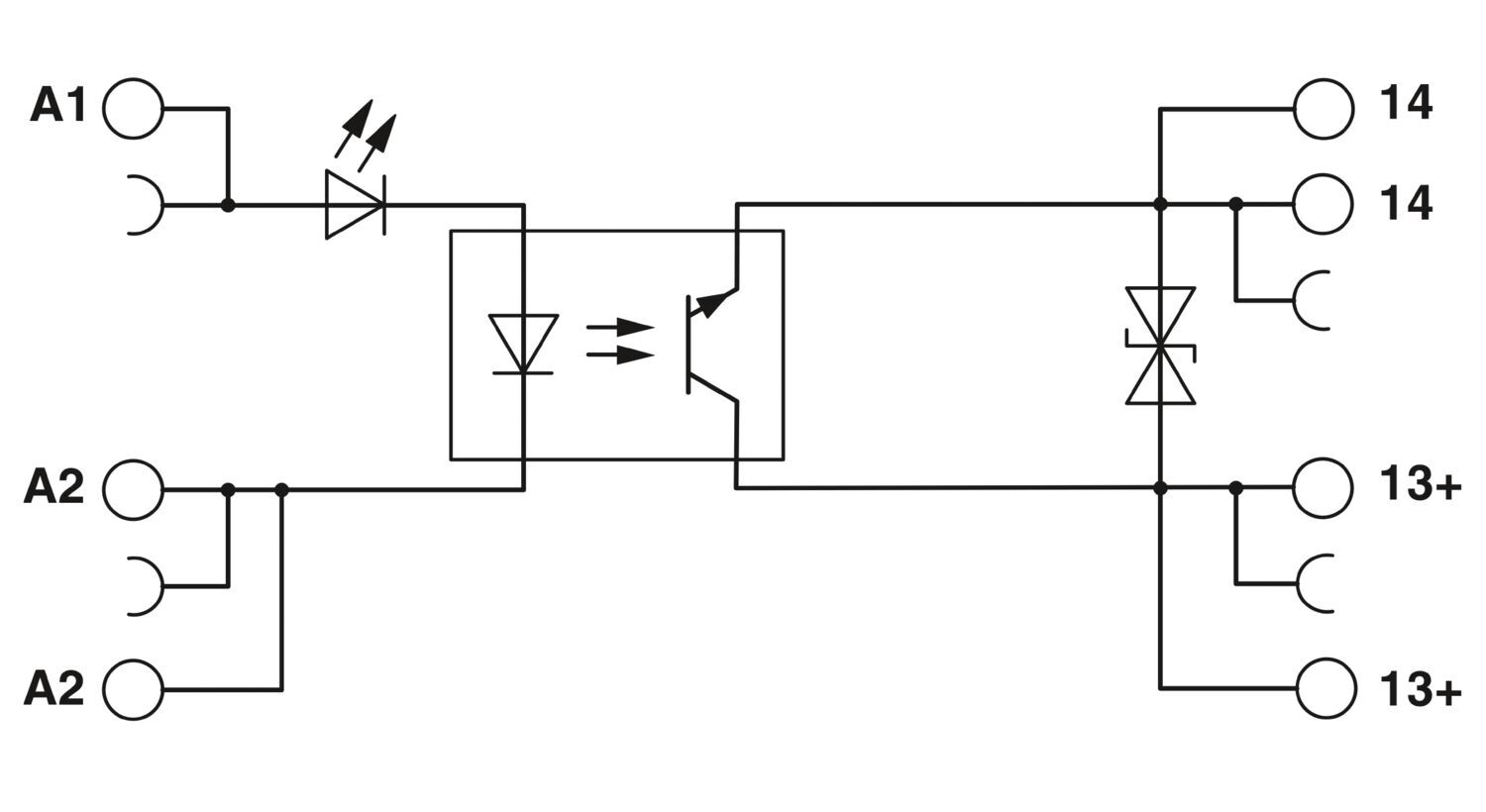

Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Испытательное напряжение (Вход/выход)
2,5 кВ AC (Вход/выход)
Порог срабатывания, сигнал "0", относительно UN
< 0,3
Порог срабатывания, сигнал "1", относительно UN
> 0,6
Время включения, типовое
400 мкс
Время отключения, типовое
800 мкс
Частота передачи
50 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
12 В DC ... 140 В DC (t <1 с = 1,40 x UN)
Падение напряжения при макс. рабочем токе
< 150 мВ
Выходная коммутация
2 проводная, изолированная
Степень защиты
IP20
Диапазон входных напряжений относительно UN
0,7 ... 1,25 (t < 1 с = 0,6 ... 1,4 x UN)
Выходное номинальное напряжение
110 В DC
Ограничение верхнего предела напряжения
> 150 В
Изоляционные характеристики: Воздушные зазоры и пути утечки вход/выход
Изоляционные характеристики: Воздушные зазоры и пути утечки вход/выход
Воздушные зазоры и пути утечки вход/выход
Воздушные зазоры и пути утечки вход/выход
Стандарт для железнодорожного транспорта
Стандарт для железнодорожного транспорта
