Описание

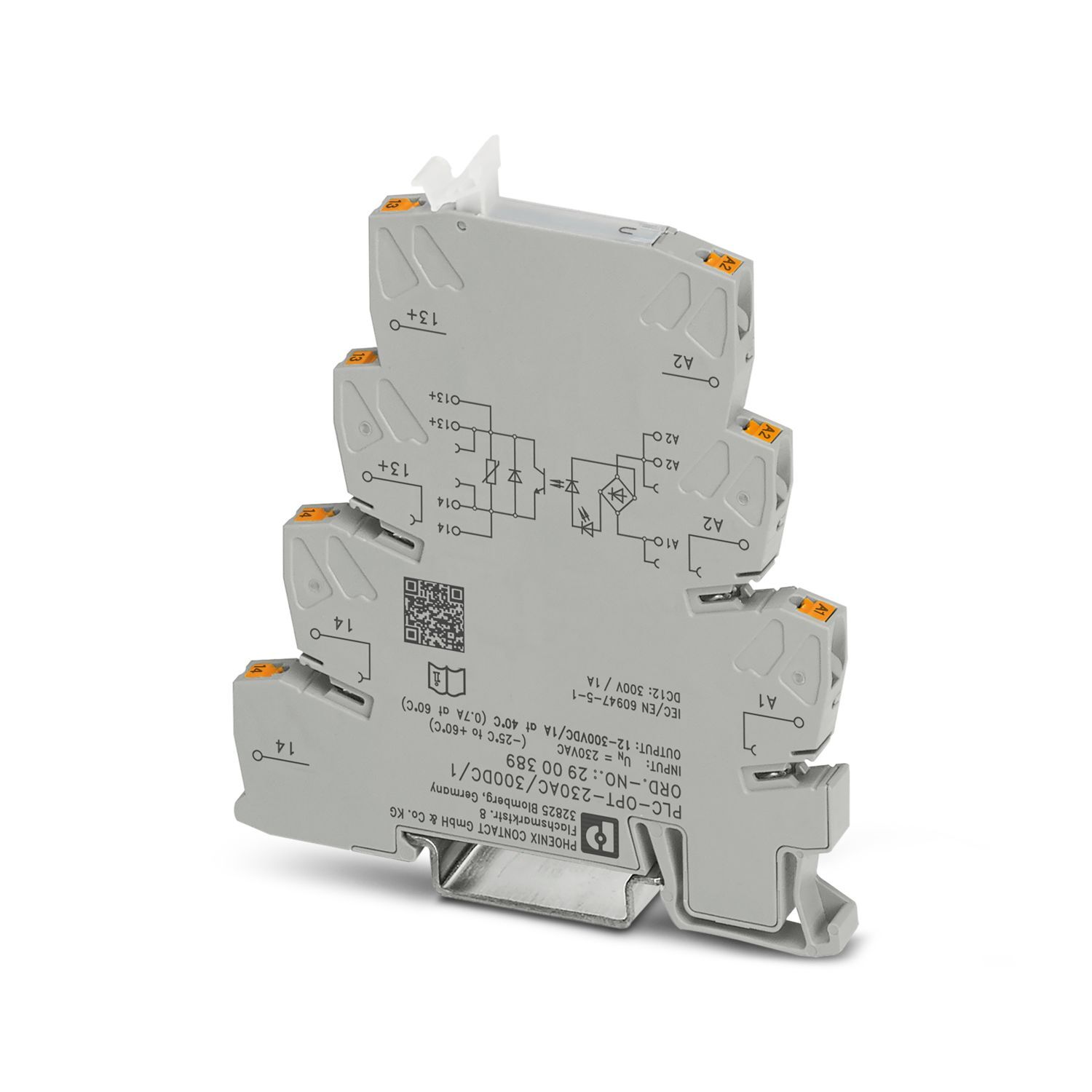

PLC-интерфейс, встроенное полупроводниковое реле с разъемом Push-in для установки на монтажную рейку NS 35/7,5, вход: 230 В AC, выход: 12-300 В DC/1 A
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки

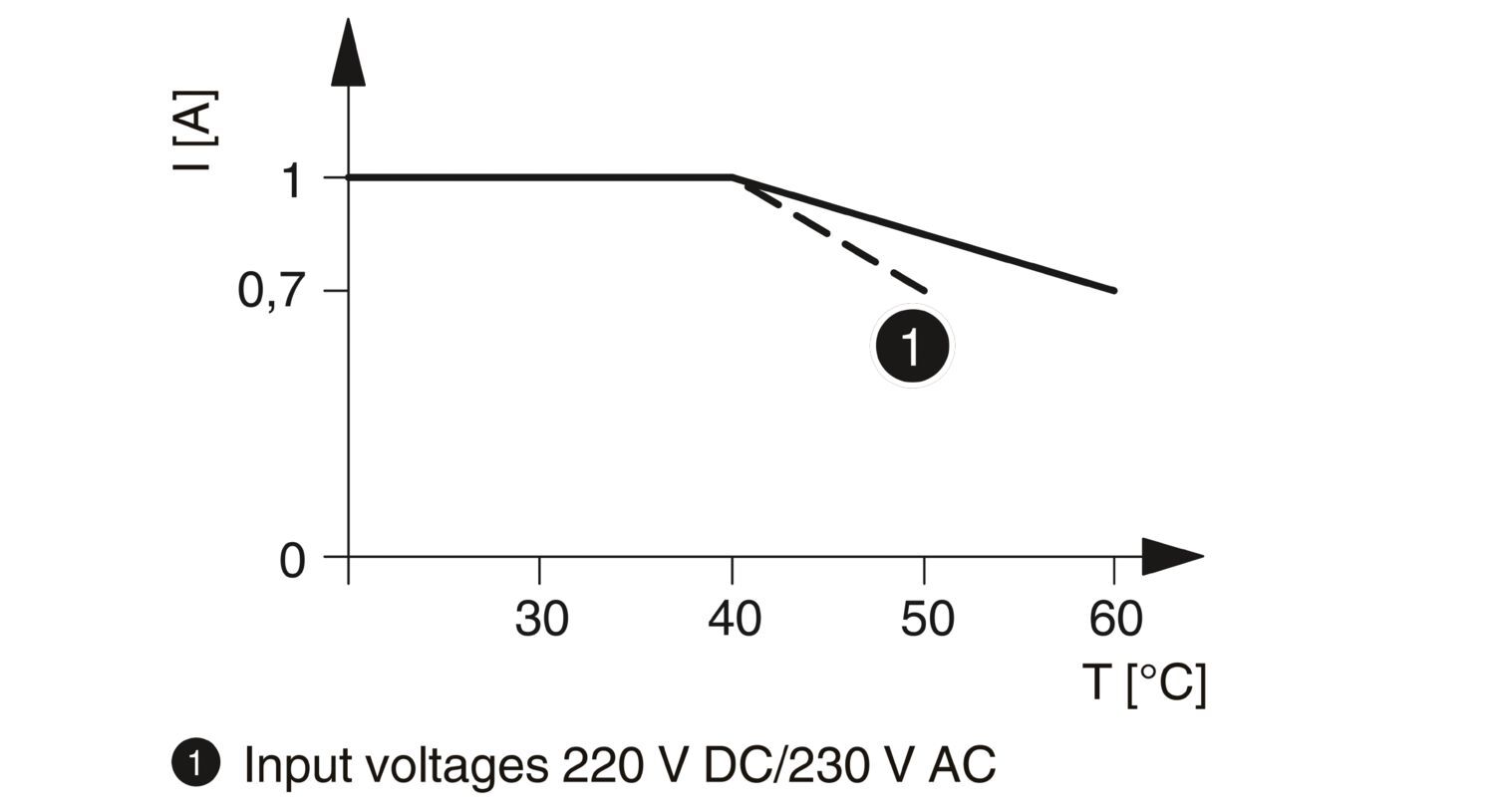

1 A (См. график завис. пар.)
Глубина
94 мм
advatnages
Износостойкая коммутация без дребезжания контактов|Невосприимчивость к вибрациям и ударным нагрузкам|Защитная схема на входе и выходе|Индикатор состояния|Выходы постоянного напряжения до 300 В DC/1 А|Возможность соединения перемычками соседних модулей
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
32,28 g
Вес/шт. (без упаковки)
34,09 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-230ac-300dc-1-2900389
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
2,5 кВ
Макс. мощность потерь при номинальных условиях
1,93 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900389
Ценовая группа
DK62A3
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM4OQ/downloads/8067328?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM4OQ/downloads/8067683?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
Позаказное производство (возврат невозможен)
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
300 В
Применение
со встроенным полупроводниковым реле
Режим работы
100 % ED
Изоляционные характеристики: Стандарты / нормативные документы
Изоляционные характеристики: Стандарты / нормативные документы
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
Стандарты / нормативные документы,
МЭК 60947-5-1
Входное номинальное напряжение UN
230 В AC
Диапазон входных напряжений
184 В AC ... 253 В AC
Типовой входной ток при UN
8,4 мА

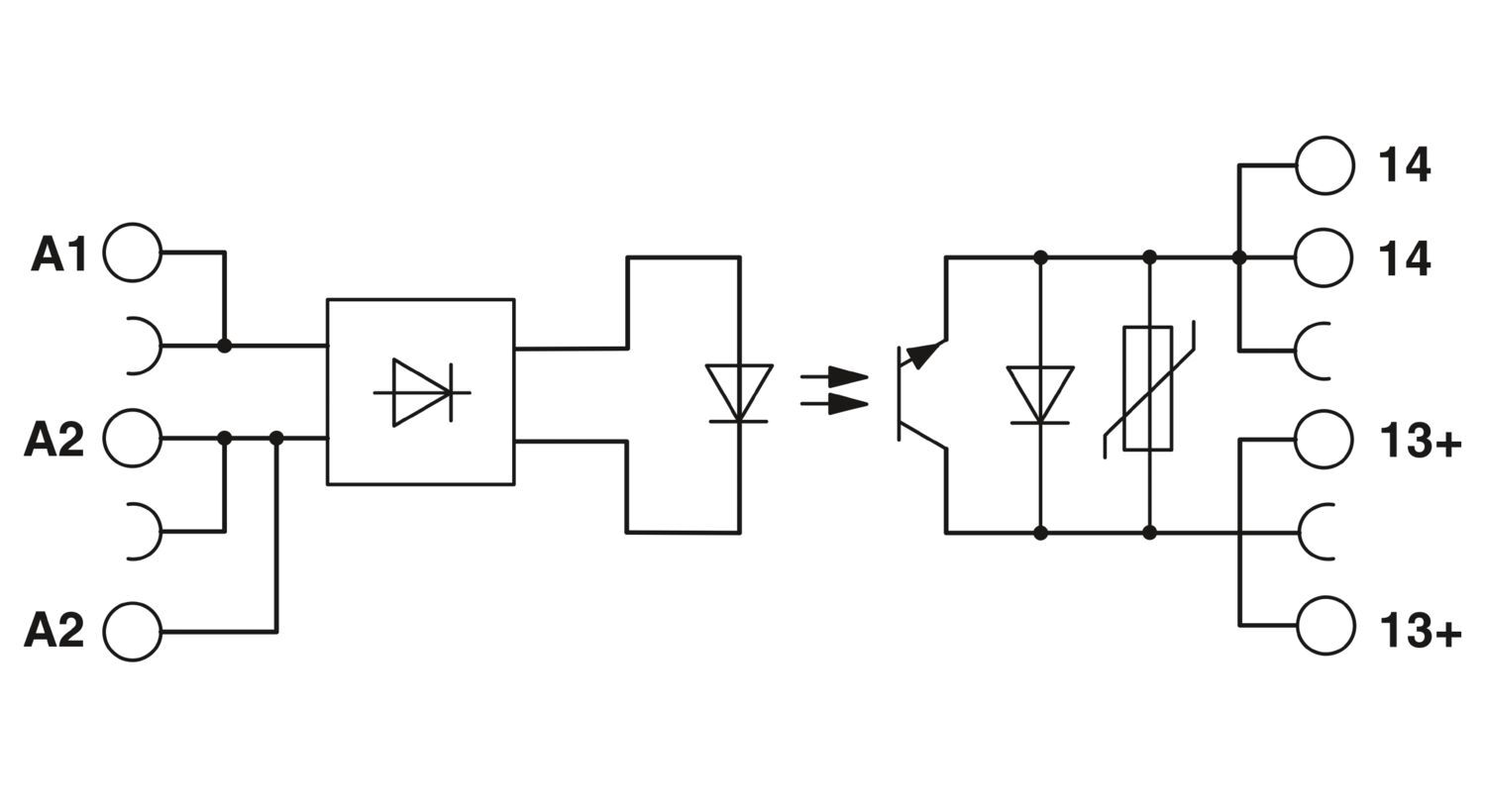

Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки,
Мостиковый выпрямитель; Мостиковый выпрямитель
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Порог срабатывания, сигнал "0", относительно UN
≤ 0,4
Порог срабатывания, сигнал "1", относительно UN
≥ 0,8
Время включения, типовое
19 мс
Время отключения, типовое
6 мс
Частота передачи
10 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
12 В DC ... 300 В DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Падение напряжения при макс. рабочем токе
< 500 мВ
Диапазон входных напряжений относительно UN
0,8 ... 1,1
Наименование
Выходные данные
