Описание

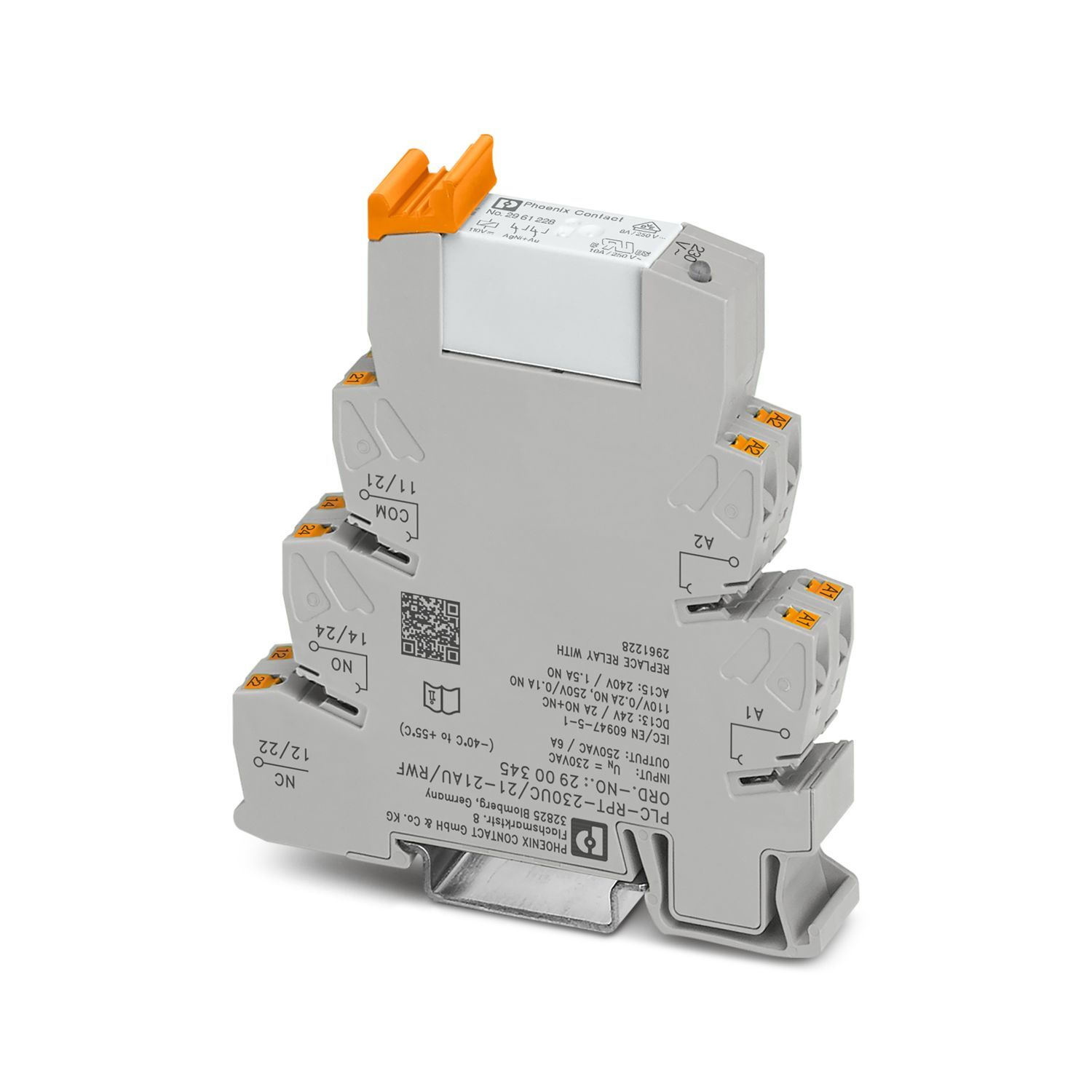

PLC-INTERFACE для ж/д транспорта, состоит из основной клеммы с зажимом рush-in и вставным миниатюрным реле с многосл. золотым контактом, диапазон: 0,75 x UN до 1,15 x UN, номинальная входная частота 16,7 Гц, 2 переключающих контакта, входное напряжение 230 В перем. тока
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A,
50 мА
Коммутационная способность
2 A (при 24 В, DC13),
2 A (24 В (DC15), в соотв. с DIN VDE 0660/IEC 60947)
Глубина
94 мм
advatnages
Устойчивость к воздействию вибраций и ударопрочность согласно EN 50155|Надежная развязка между стороной обмотки и контактной стороной|Входная номинальная частота 16,7 Гц|С винтовым соединением и зажимом Push-in
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
62,41 g
Вес/шт. (без упаковки)
60,2 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rpt-230uc-21-21au-rwf-2900345
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,1 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900345
Ценовая группа
DK62BL
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM0NQ/downloads/8030973?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM0NQ/downloads/8031665?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
следующие значение приведены для поврежденного золотого покрытия,
При превышении указанного максимального значения золотое покрытие разрушается! В других режимах приобретаются свойства контактов из AgNi, при этом следует учитывать соответствующее сокращение срока службы.
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В AC
Применение
для железнодорожного транспорта
Режим работы
100 % ED
Долговечность механическая
прибл. 3x 107 коммутационных циклов
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
6 кВ (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
230 В AC

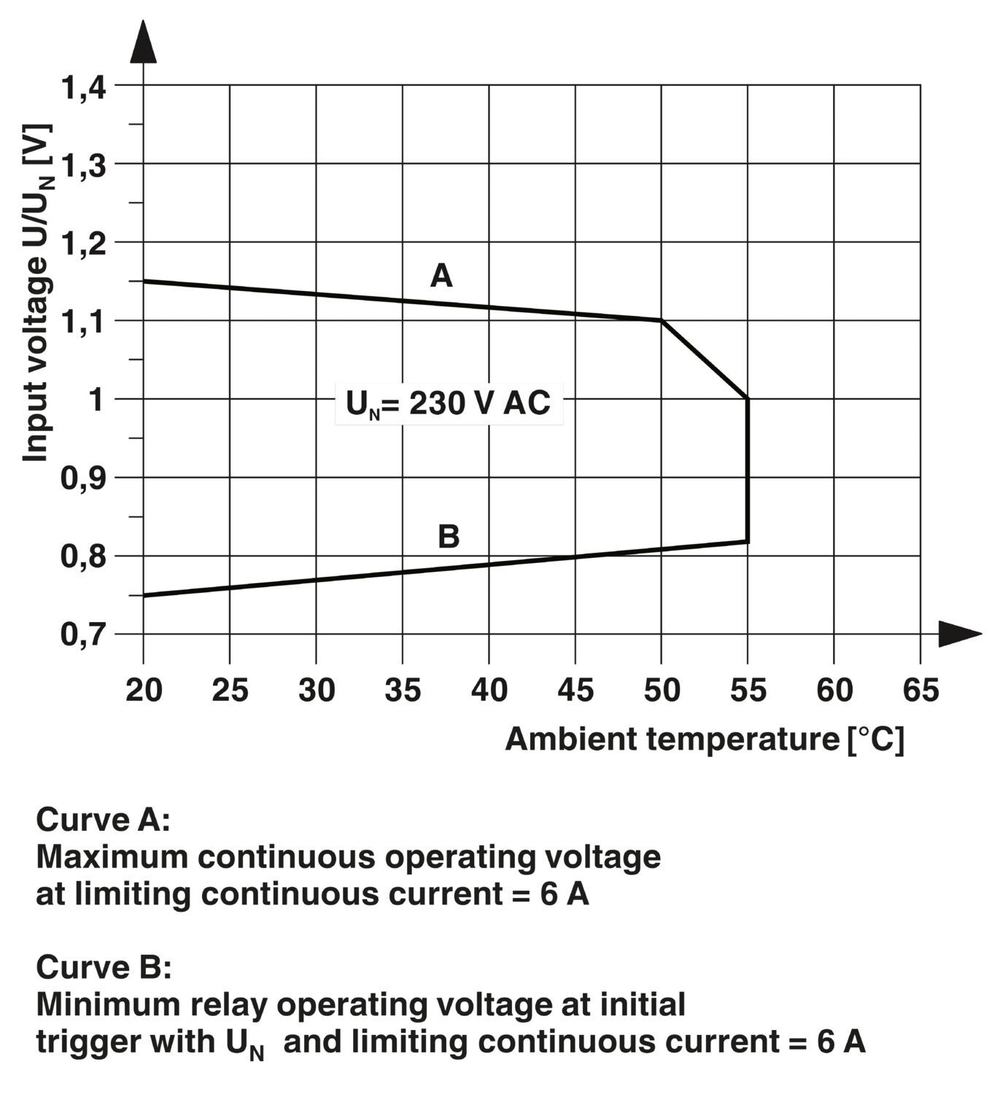

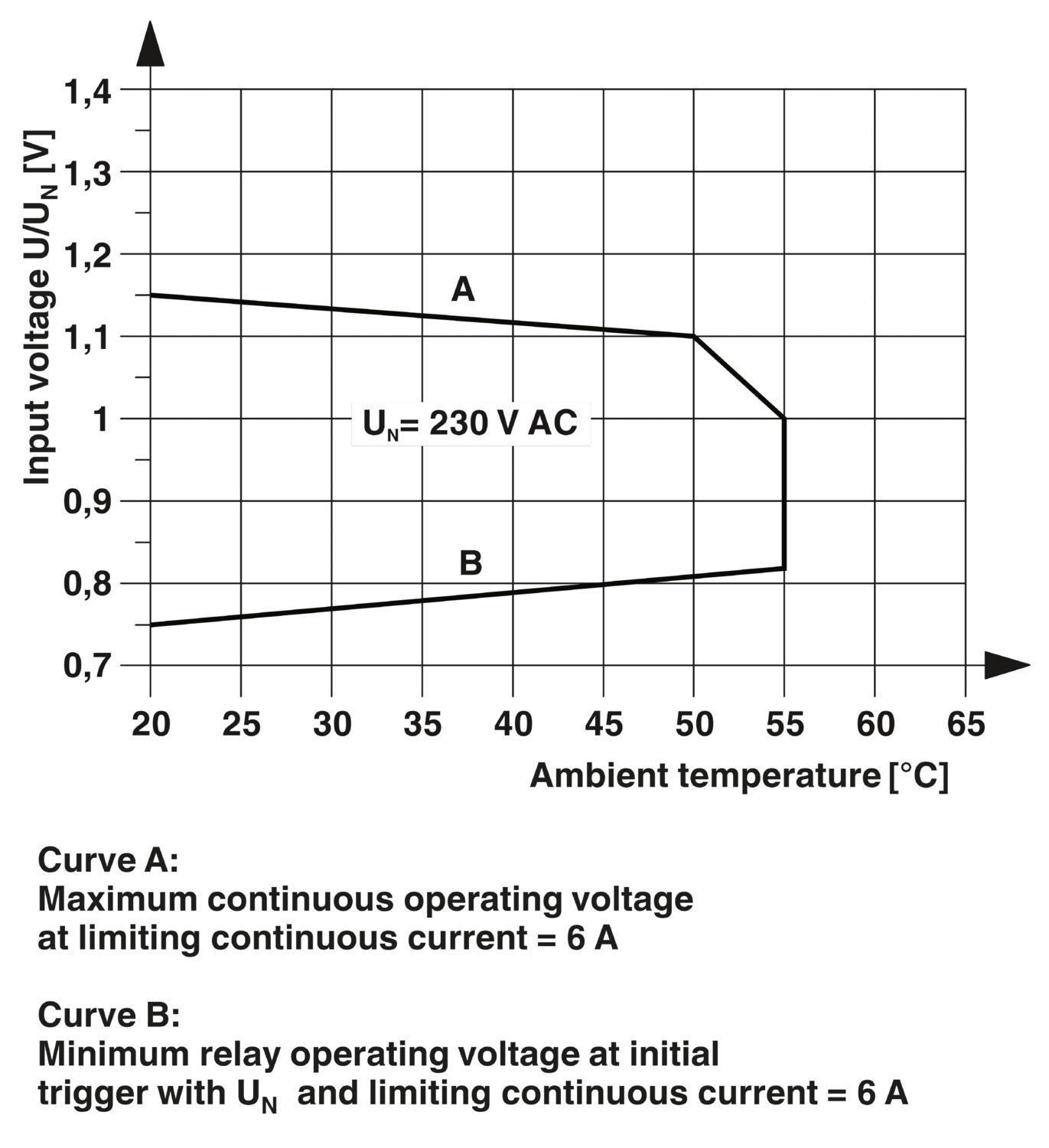

Диапазон входных напряжений
172,5 В AC ... 264,5 В AC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
110 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
4,8 мА (при AC)
Время срабатывания, типовое
20 мс
Время возврата, типовое
60 мс

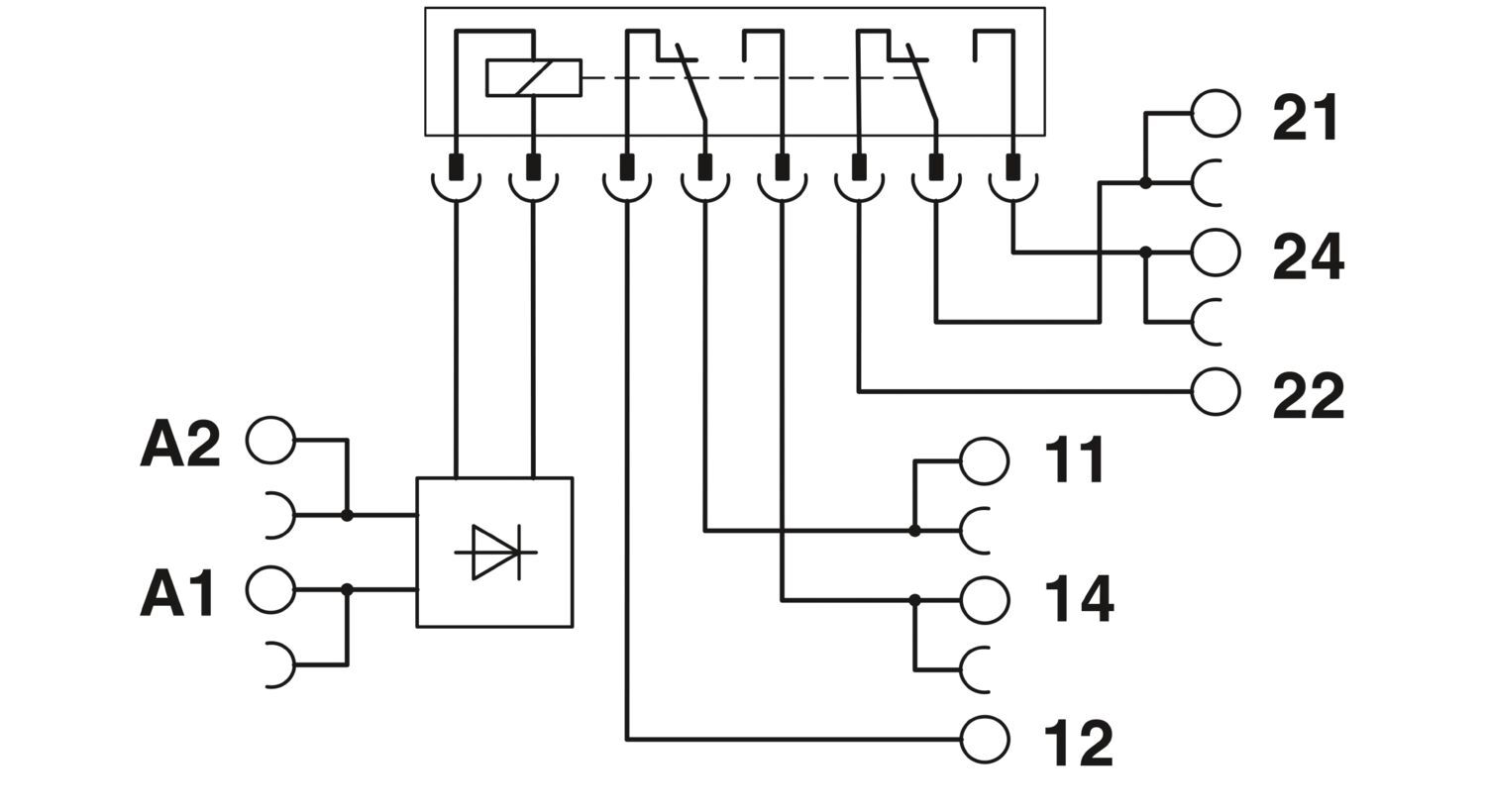

Защитная схема
Мостиковый выпрямитель
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
2 переключающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi,
AgNi, с покрытием золотом
Максимальное напряжение переключения
30 В AC,
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP.)
Минимальное напряжение переключения
5 В AC/DC,
100 мВ
Максимальный пусковой ток
50 мА,
8 A
Минимальный коммутационный ток
10 мА,
1 мА
Мощность отключения (активная нагрузка), максимальная
140 Вт (при 24 В DC),
1,2 Вт (24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT III (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
CE
CE
Сертификат
Соответствие требованиям ЕС
Испытание вредными газами
Испытание вредными газами
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Частота сети
16,67 Гц
Коммутация: при поврежденном золотом покрытии
Коммутация: при поврежденном золотом покрытии
