Описание

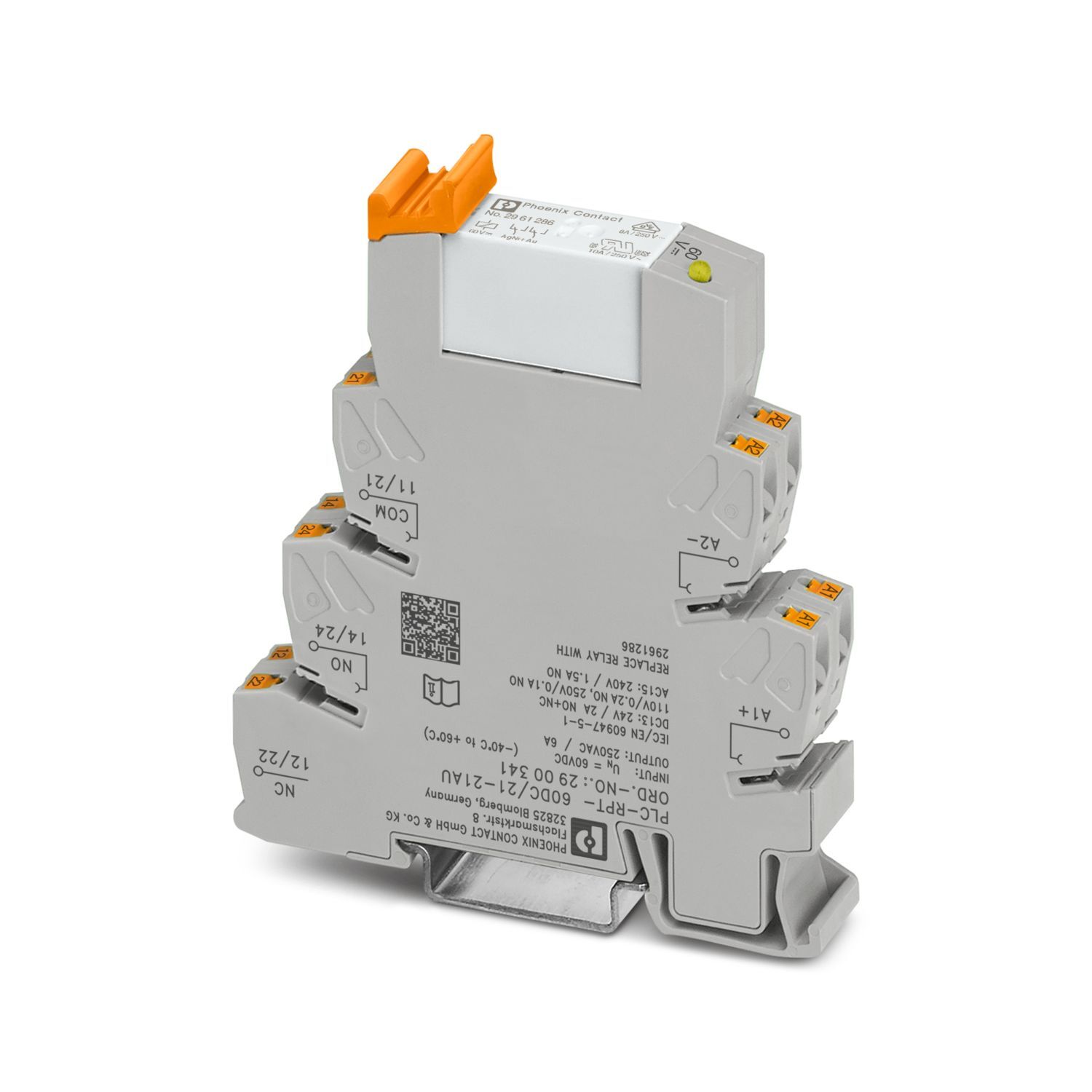

PLC-INTERFACE, состоит из основной клеммы PLC-BPT.../21-21 с разъемом рush-in и вставным мини-реле с многосл. золотым контактом, для монтажной рейки NS 35/7,5, 2 переключающих контакта, входное напряжение 60 В DC
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A,
50 мА
Коммутационная способность
2 A (при 24 В, DC13)
Глубина
94 мм
advatnages
Узкая конструкция|Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8|Герметичные реле по RT-III|Надежная развязка между стороной обмотки и контактной стороной|Функциональные вставные перемычки|Встроенная входная схема и схема подавления помех
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
70,95 g
Вес/шт. (без упаковки)
62 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rpt-60dc-21-21au-2900341
Тип изделия
Релейный модуль
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,6 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900341
Ценовая группа
DK62B9
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM0MQ/downloads/8030970?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM0MQ/downloads/8031662?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
следующие значение приведены для поврежденного золотого покрытия
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Универсальный
Режим работы
100 % ED
Долговечность механическая
3x 107 коммутационных циклов
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
60 В DC
Диапазон входных напряжений
51 В DC ... 84 В DC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
60 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
10 мА
Время срабатывания, типовое
8 мс
Время возврата, типовое
10 мс
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
2 переключающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi, с покрытием золотом
Максимальное напряжение переключения
250 В AC/DC,
30 В AC
Минимальное напряжение переключения
100 мВ (10 мА),
5 В AC/DC
Максимальный пусковой ток
15 A (300 мс),
50 мА
Минимальный коммутационный ток
10 мА,
1 мА (24 B)
Мощность отключения (активная нагрузка), максимальная
140 Вт (при 24 В DC),
1,2 Вт (при 24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT III (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Коммутация: при поврежденном золотом покрытии
Коммутация: при поврежденном золотом покрытии
