Описание

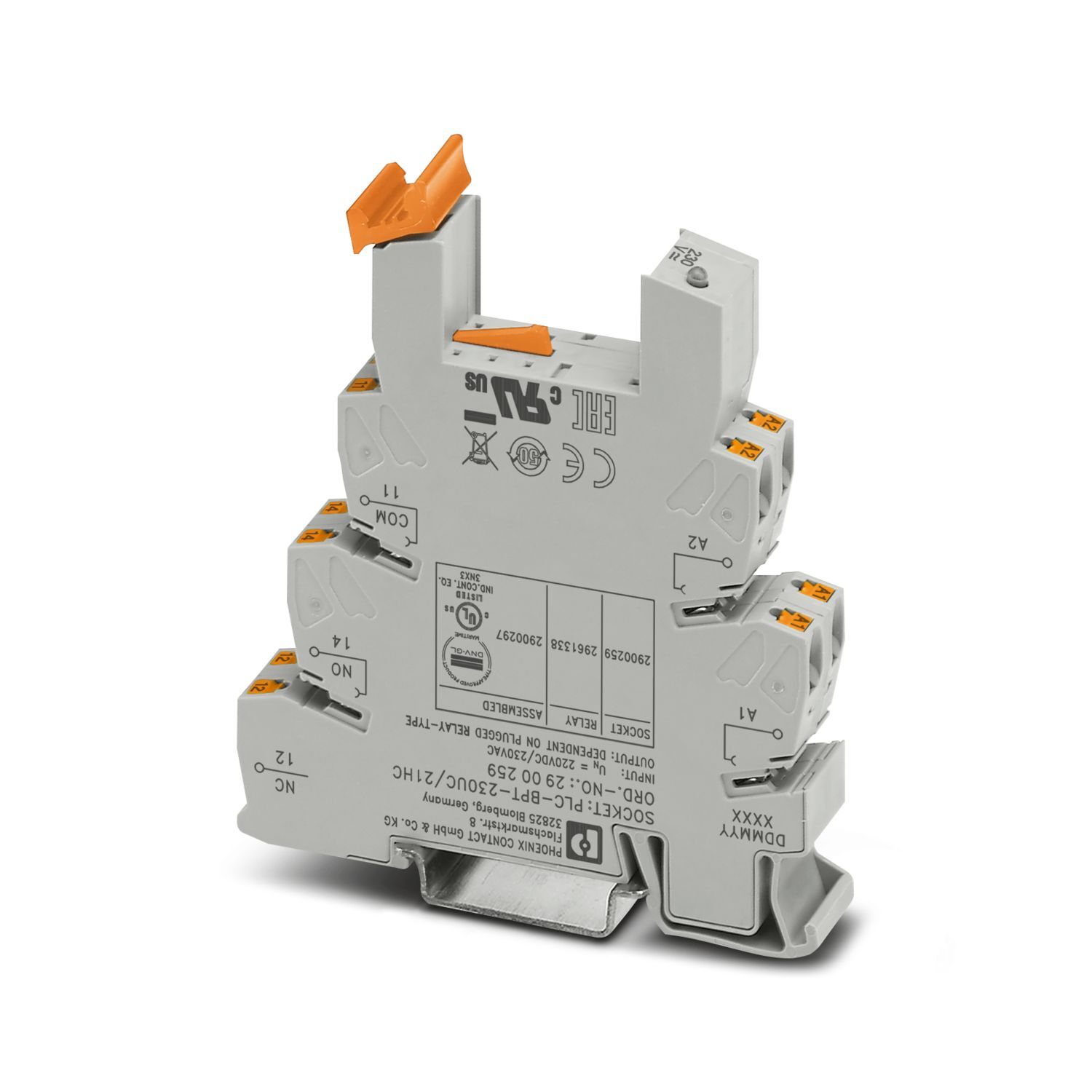

Базовый модуль Phoenix Contact PLC-BPT-230UC/21HC — прочная и функциональная основа релейных систем серии PLC-INTERFACE, предназначенная для работы с высокими токами длительной нагрузки. Модель выполнена в узком корпусе шириной 14 мм, оснащена зажимами Push-in и рассчитана на входное напряжение 230 В AC/DC, что делает её совместимой с широким спектром устройств промышленной автоматики.
Модуль поддерживает монтаж на DIN-рейку NS 35/7,5 и устанавливается без промежутков. Он оборудован одним переключающим контактом (21HC) и LED-индикатором состояния. Сечение подключаемых проводников составляет 0,14…2,5 мм² для жестких и гибких проводов, сечение AWG — 26…14. Длина снятия изоляции — 10 мм, что облегчает монтаж в шкафах управления.
Рабочий температурный диапазон устройства — −40…+55 °C, а диапазон хранения/транспорта — до 85 °C. Модуль обладает стойкостью к вибрациям, влажности и вредным газам (ISA-S71.04 G3 Harsh Group), что подтверждают международные сертификаты CE, UKCA, а также судостроительные допуски TAE0000196.
Модель полностью соответствует требованиям по низковольтной безопасности и ЭМС, а также стандарту IEC/EN 60664-1. Конструкция включает мостиковый выпрямитель, обеспечивающий стабильную работу при переменном и постоянном питании.
Несмотря на то что изделие снято с производства, оно остаётся востребованным благодаря надежности, высокой электрической прочности и совместимости с большим количеством реле и аксессуаров Phoenix Contact. Производителем рекомендована замена — модуль PLC-BSC-230UC/21HC (2967824).
Если вам нужен проверенный временем базовый модуль для систем с высокими нагрузками, обеспечивающий стабильность, надежность и соответствие международным стандартам — PLC-BPT-230UC/21HC станет отличным выбором для промышленных проектов.
Характеристики
статус на складе в Германии
Товар снят с производства
Размеры изделия
14 мм х 80 мм х 94 мм
Товар доставляется
true
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
60,003 g
Вес/шт. (без упаковки)
44,1 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
false
Поддерживается на складе
Нет
Дата обновления
2025-11-12T09:23:05.68
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bpt-230uc-21hc-2900259
Тип изделия
Релейный блок
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900259
Ценовая группа
DK62B1
Номер таможенного тарифа
85366990
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDI1OQ/downloads/8030920?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDI1OQ/downloads/8031612?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
высокие токи длительной нагрузки
Режим работы
100 % ED
Стандарты / нормативные документы
IEC/EN 60664-1
Входное номинальное напряжение UN
230 В AC/DC
Защитная схема
Мостиковый выпрямитель
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Индикатор состояния
LED
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Производитель
Phoenix Contact
compatible_products0
ссылка на артикул2961338, ссылка на артикул2966786, ссылка на артикул2966692, ссылка на артикул2966838, ссылка на артикул2966236, ссылка на артикул2966812, ссылка на артикул2966825, ссылка на артикул2967688, ссылка на артикул2967691, ссылка на артикул2966841, ссылка на артикул2966508, ссылка на артикул1053001, ссылка на артикул0824941, ссылка на артикул1053014, ссылка на артикул1053027, ссылка на артикул1053412, ссылка на артикул1053438, ссылка на артикул0818069, ссылка на артикул0824605, ссылка на артикул0829142, ссылка на артикул0829623, ссылка на артикул0812120, ссылка на артикул0824942, ссылка на артикул0812146, ссылка на артикул0819194, ссылка на артикул0824613, ссылка на артикул0829144, ссылка на артикул0829630, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434
compatible_products1
ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1201798, ссылка на артикул1204517, ссылка на артикул2961338
accessory_for
/ru-pc/produkty/odinocnoe-rele-rel-mr-110dc-21hc-2961338
also_bought
https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-um5-tm-5x10-0830922,https://www.phoenixcontact.com/ru-pc/produkty/optovolokonnyi-patc-kabel-foc-lcpa-scpa-om1d01-3-1115609,https://www.phoenixcontact.com/ru-pc/produkty/kabel-dla-datcika-ispolnitelnogo-elementa-sac-3p-m8ms-05-542-m12fs-bk-1406276,https://www.phoenixcontact.com/ru-pc/produkty/razem-pecatnoi-platy-fkcn-25-11-st-1732833,https://www.phoenixcontact.com/ru-pc/produkty/korpus-dla-elektroniki-me-max-225-g-2-2-kmgy-s27-2697259
Рекомендуемая замена
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bsc-230uc-21hc-2967824
