Описание

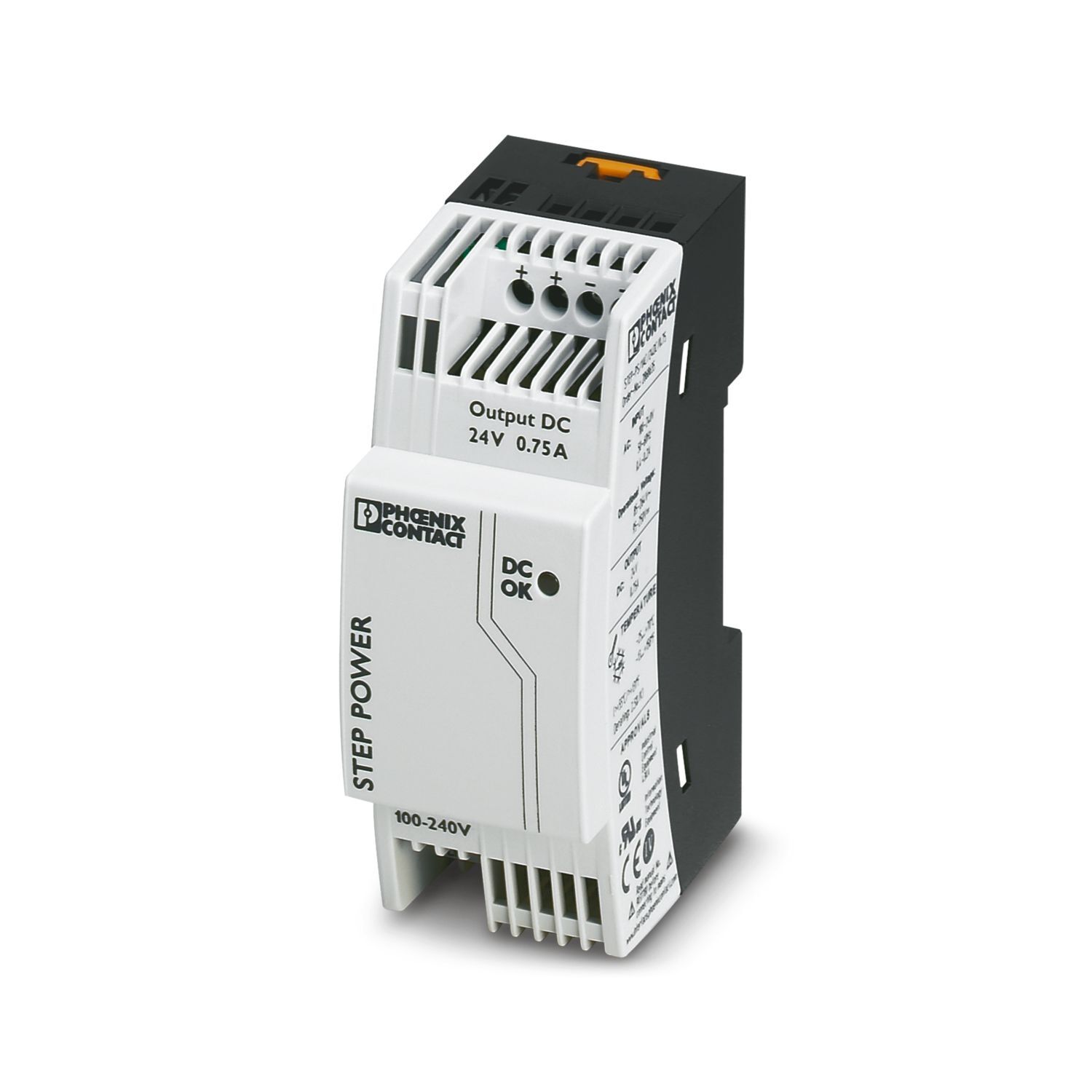

Источник питания STEP POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 0,75 А
Характеристики
статус на складе в Германии
На складе
Товар доставляется
да
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
153,6 g
Вес/шт. (без упаковки)
110 g
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
Нет
Дата обновления
2025-11-21T09:47:52.77
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocniki-pitania-step-ps-1ac-24dc-075-2868635
Тип изделия
Источник питания
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Длина снятия изоляции
6,5 мм
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (55 °C - ухудшение характеристик: 2,5%/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2868635
Номер таможенного тарифа
85044095
Страна происхождения
VN
Серия изделий
STEP POWER
Выход
Выход,
2 кВ (Уровень контроля 3 - асимметричный),
0,5 кВ (Уровень контроля 1 - симметричный)
Ударопрочность
18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Стандарты / нормативные документы
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11,
EN 61000-6-3
Диапазон входных напряжений
85 В AC ... 264 В AC,
95 В DC ... 250 В DC
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Индикация рабочего напряжения
LED зел.
Разрешение на применение в судостроении
DNV GL (EMC B), ABS, LR, RINA, NK, BV
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Индикатор состояния
Светодиодный индикатор "DC OK" зеленого цвета
Время включения, типовое
0,5 c
Потребляемый ток
0,3 A (120 В AC)
Степень защиты
IP20,
II (в закрытом шкафу управления)
Падение напряжения
Падение напряжения
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул2907919, ссылка на артикул2907916
Режим AC
Режим AC
Тип напряжения питания
Перем. ток,
Пост. ток
Импульс пускового тока
15 A (стандартный (типовой))
Интеграл импульса тока при включении (I2t)
0,1 A^2c
Время автономной работы
тип. 15 мс (120 В AC)
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Режим DC
Режим DC
КПД
84 % (при 230 В AC и номинальных значениях)
Номинальный ток на выходе (IN)
0,75 A (-25 °C ... 55 °C)
Oграничение рабочих характеристик
55 °C ... 70 °C (2,5 %/K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
35 В DC
Остаточная пульсация
75 мB(ДА) (20 МГц)
Рассогласование
1 % (статическое изменение нагрузки 10 % ... 90 %)
Время нарастания
0,5 c (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
0,5 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
3,6 Вт
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
4 кВ (Уровень контроля 4 - асимметричный),
2 кВ (Уровень контроля 3 - симметричный)
Виды подачи сигнала
СИД
Количество фаз
1
Напряжения изоляции на входе / выходе
4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
926000 ч (40 °C)
Защитное покрытие
нет
Материал корпуса
Пластик,
PC
Материал защелки
POM (Polyoxymethylene)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
Temp Code
T4 (70 °C)
Излучение помех
Излучение помех
Диапазон частот
80 МГц ... 3 ГГц,
10 кГц ... 80 МГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 3)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3)
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Ключ изделия
CMPS13
Диапазон номинальных напряжений на входе
100 В AC ... 240 В AC
Диапазон частот AC
45 Гц ... 65 Гц
Диапазон частот DC
0 Гц
Номинальная потребляемая мощность
36,9 ВА
Коэффициент мощности (cos phi)
0,58
Входной предохранитель
1,25 A (инертного типа, внутренний)
Выходная характеристика
U/I
Выходной ток Iмакс.
1,4 A
Выходная мощность
18 Вт
Коммутационные пики, номинальная нагрузка
15 мB(ДА) (20 МГц)
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²
Сечение провода AWG мин.
24
Сечение провода AWG макс.
12
Мин. момент затяжки
0,5 Нм
Момент затяжки, макс.
0,6 Нм
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Указание по индикации состояния
UOUT >21,5 В: светодиод горит
Климатический класс
3K3 (согласно EN 60721)
Применение в железнодорожной отрасли
EN 50121-4
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений)
EN 61000-3-2
Стандарт - электробезопасность
IEC 62368-1 (SELV)
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей
EN 50178
Стандарт - безопасные малые напряжения
IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - безопасность трансформаторов
EN 61558-2-16
CSA
CSA-C22.2 № 107.1-01
Сертификация UL
UL/C-UL, зарегистрированный UL 508
Соответствие/сертификаты
Соответствие/сертификаты
SIL согласно МЭК 61508
0
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
Требования по ЭМС к помехозащищенности
EN 61000-6-1
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях / EMC 1
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях / EMC 1
Соответствие нормам для бытовых приборов
МЭК 60335-1
Норма - Медицинский допуск
МЭК 60601-1, 2 x MOOP
Все характеристики
