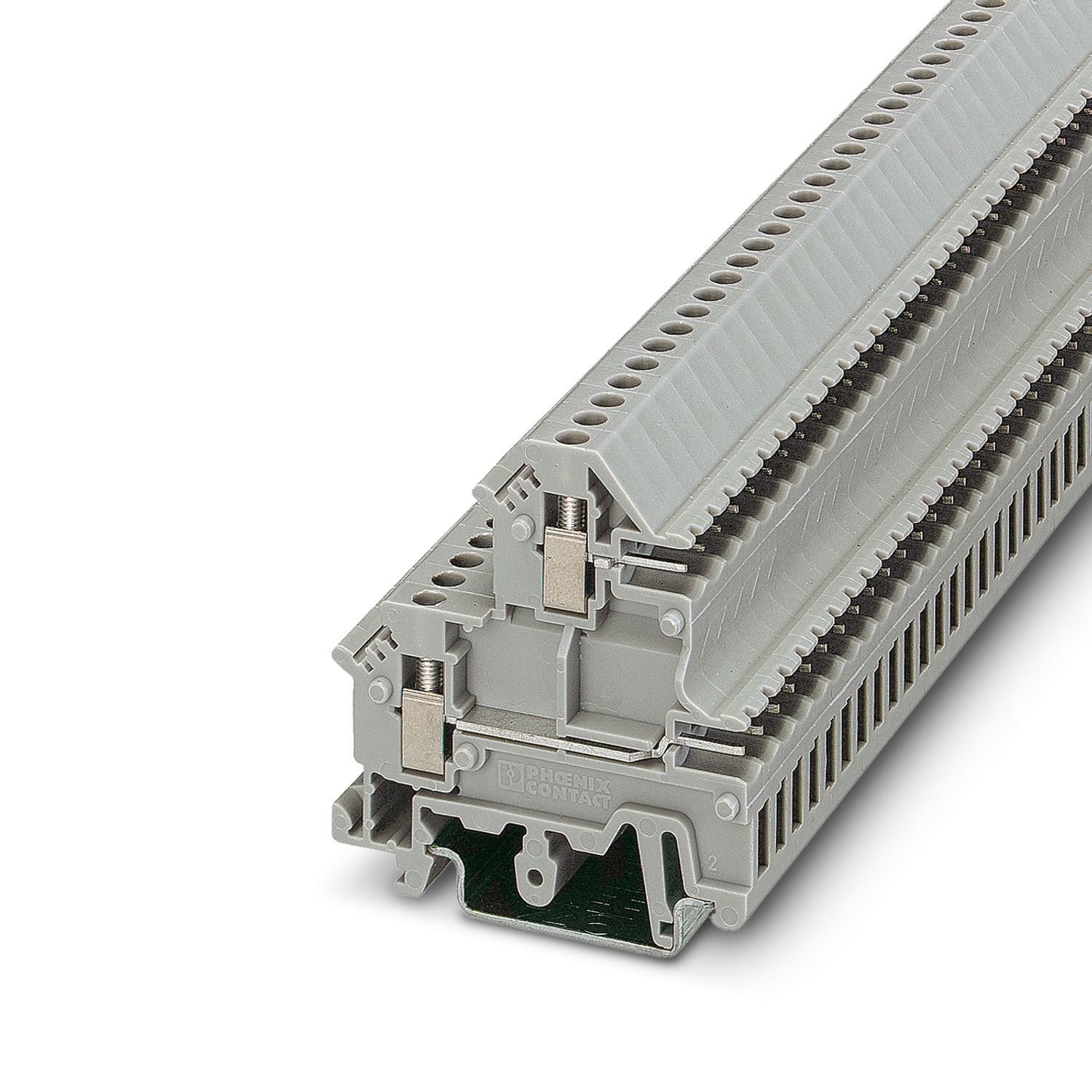

2770888 - UKK 3-MSTB-5,08 - Двухъярусные клеммы

Name: 2770888 - UKK 3-MSTB-5,08 - Двухъярусные клеммы
SKU: 2770888 - UKK 3-MSTB-5,08
Price: 641.02 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Общая информация:

Ток и напряжение определяются типом вставляемого компонента.

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

8,502 g

Вес/шт. (без упаковки):

8,177 g

Цвет:

серый (RAL 7042)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-ukk-3-mstb-508-2770888

Тип изделия:

Многоярусный клеммный модуль

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

4 кВ

Макс. мощность потерь при номинальных условиях:

0 Вт

Тип подключения:

Винтовое / штекерное подключение

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

8 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 0,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1 мм²

Номинальный ток:

10 A

Максимальный ток нагрузки:

12 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение:

250 В

Ширина крышки:

2,5 мм

Ширина:

5,08 мм

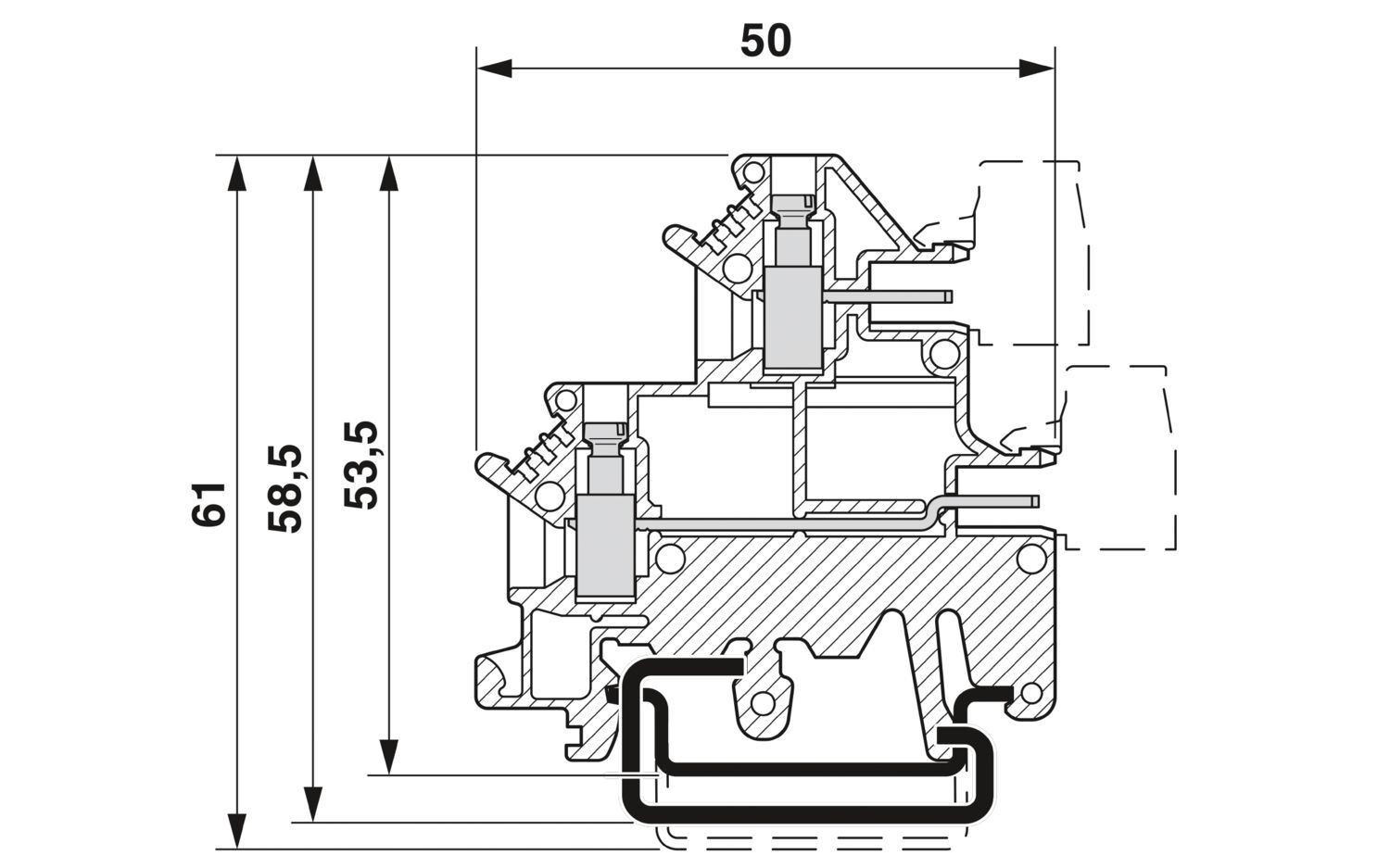

Высота:

50 мм

Глубина на NS 35/7,5:

53,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C (макс. рабочая температура указана в кривой изменения характеристик)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

2770888

Ценовая группа:

BE1241

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/Mjc3MDg4OA/downloads/8228116?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/Mjc3MDg4OA/downloads/8228208?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Статическое использование изоляционного материала на холоде:

-40 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытательное напряжение, заданное значение:

2,21 кВ

Результат:

Испытание пройдено

Рабочая электрическая прочность:

Рабочая электрическая прочность

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Полюсов:

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки):

0,5 мм² ... 1 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Размер шага:

5,08 мм

1. или 2-ий ярус, подключение слева:

1. или 2-ий ярус, подключение слева

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Двухъярусные клеммы, Ток и напряжение определяются типом вставляемого компонента., номинальное напряжение: 250 В, номинальный ток: 10 A, тип подключения: Винтовое / штекерное подключение, 1. или 2-ий ярус, подключение слева, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый

Характеристики

Штрих-код

4017918068110

Количество рядов

Количество точек подключения

Товар доставляется

да

Общая информация

Ток и напряжение определяются типом вставляемого компонента.

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

8,502 g

Вес/шт. (без упаковки)

8,177 g

Цвет

серый (RAL 7042)

Склад-1

Склад-2

Валюта

RUR

Самовывоз

нет

Поддерживается на складе

нет

Дата обновления

2025-10-15T13:20:12.793

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-ukk-3-mstb-508-2770888

Тип изделия

Многоярусный клеммный модуль

Потенциалы

Изоляционные характеристики

Категория перенапряжения

III

Степень загрязнения

Расчетное импульсное напряжение

4 кВ

Макс. мощность потерь при номинальных условиях

0 Вт

Тип подключения

Винтовое / штекерное подключение

Резьба винтов

Момент затяжки

0,5 ... 0,6 Нм

Длина снятия изоляции

8 мм

Калиберная пробка

Сечение жесткого провода

0,2 мм² ... 4 мм²

Сечение проводника AWG

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)

0,25 мм² ... 1,5 мм²

2 жестких провода одинакового сечения

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения

0,2 мм² ... 1 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки

0,25 мм² ... 0,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой

0,5 мм² ... 1 мм²

Номинальный ток

10 A

Максимальный ток нагрузки

12 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение

250 В

Ширина крышки

2,5 мм

Ширина

5,08 мм

Высота

50 мм

Глубина на NS 35/7,5

53,5 мм

Класс воспламеняемости согласно UL 94

Группа изоляционного материала

Изоляционный материал

Механические данные

Открытая боковая стенка

Да

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

-5 °C ... 70 °C, -60 °C (макс. рабочая температура указана в кривой изменения характеристик)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Тип монтажа

NS 35/7,5

Номер артикула

2770888

Ценовая группа

BE1241

Номер таможенного тарифа

85369010

Страна происхождения

downloads

count

Серия изделий

Статическое использование изоляционного материала на холоде

-40 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))

125 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B)

125 °C

Испытательное напряжение, заданное значение

2,21 кВ

Результат

Испытание пройдено

Рабочая электрическая прочность

Испытание игольчатым пламенем

Время воздействия

30 c

Допустимая отн. влажность воздуха (при эксплуатации)

20 % ... 90 %

Полюсов

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)

0,5 мм² ... 1 мм²

Вибрации/ широкополосные шумы

Спецификации по испытанию

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент

Испытания на долговечность, категория 2, на поворотной тележке

Частота

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень

6,12 (м/с²)²/Гц

Ускорение

3,12г, 30г

Продолжительность испытания на 1 ось

5 ч

Направление испытания

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность

Форма удара

Полусинусоида

Продолжительность удара

18 мс

Количество ударов в 1 направлении

Размер шага

5,08 мм

1. или 2-ий ярус, подключение слева

Все характеристики

Отзывы

Отзывов еще никто не оставлял
