Описание

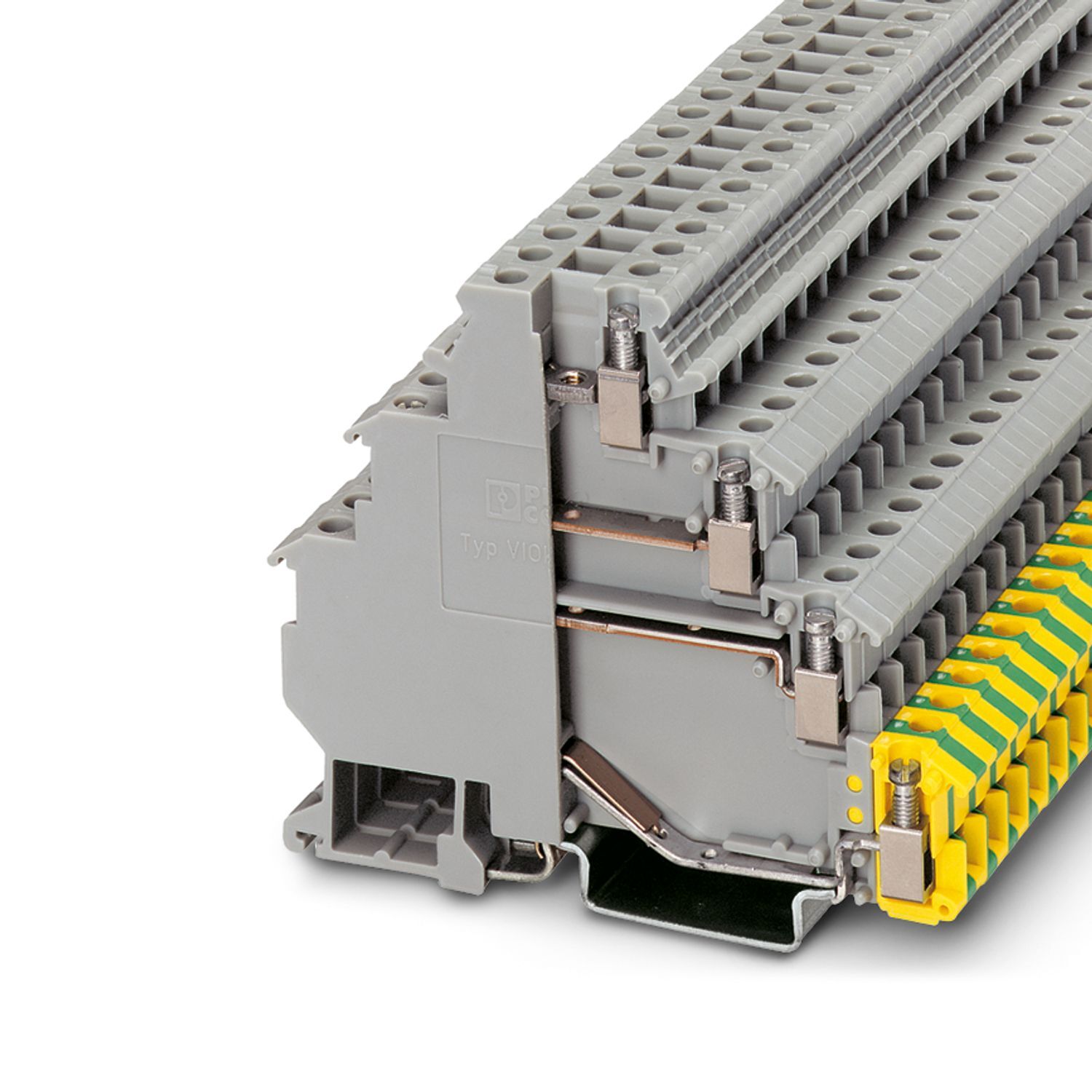

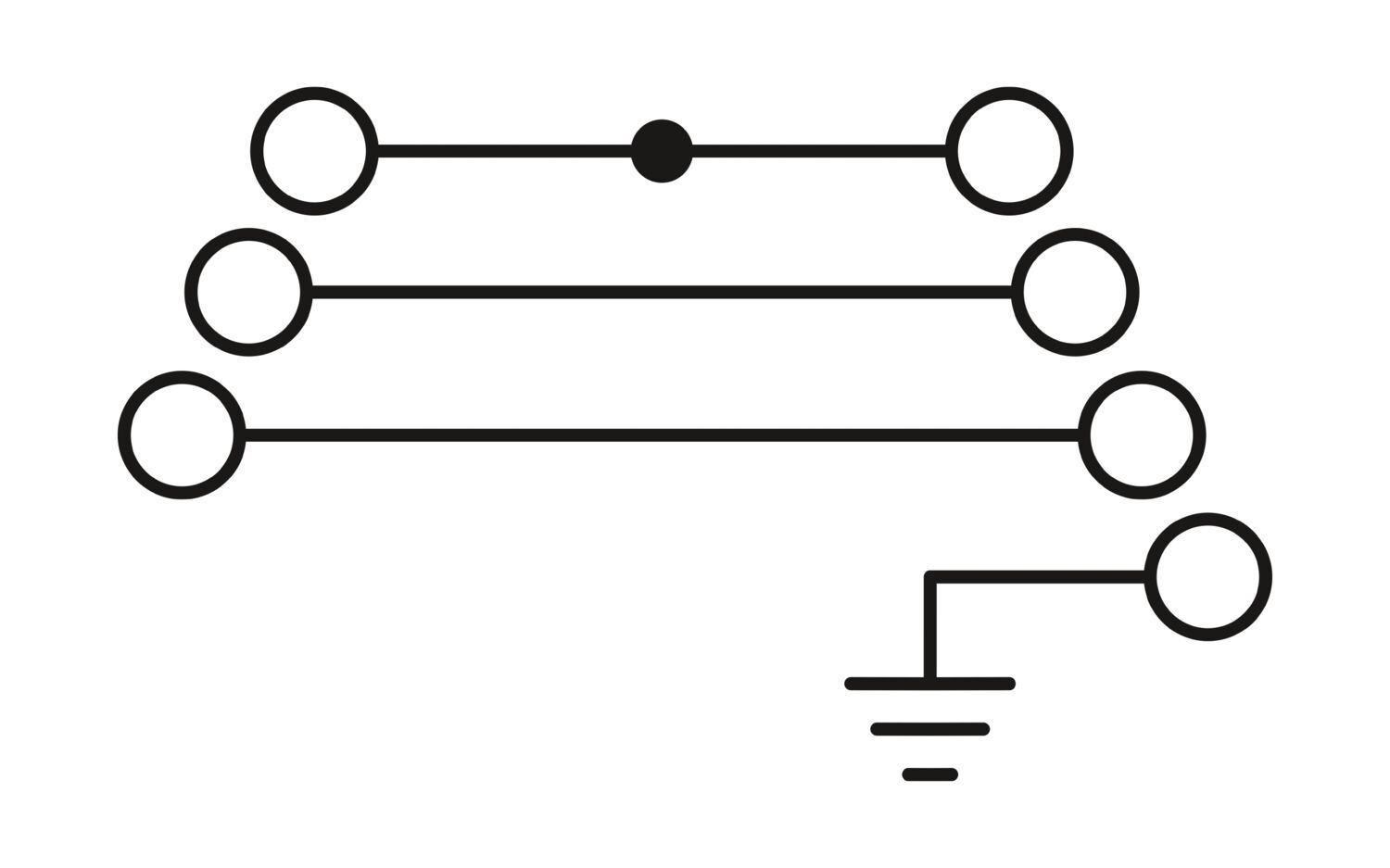

Клемма для подключения электродвигателя, номинальное напряжение: 400 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, 2- , 3- и 4-ый ярус, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918062279
Номинальное сечение
2,5 мм²
Количество рядов
4
Количество точек подключения
7
Товар доставляется
да
advatnages

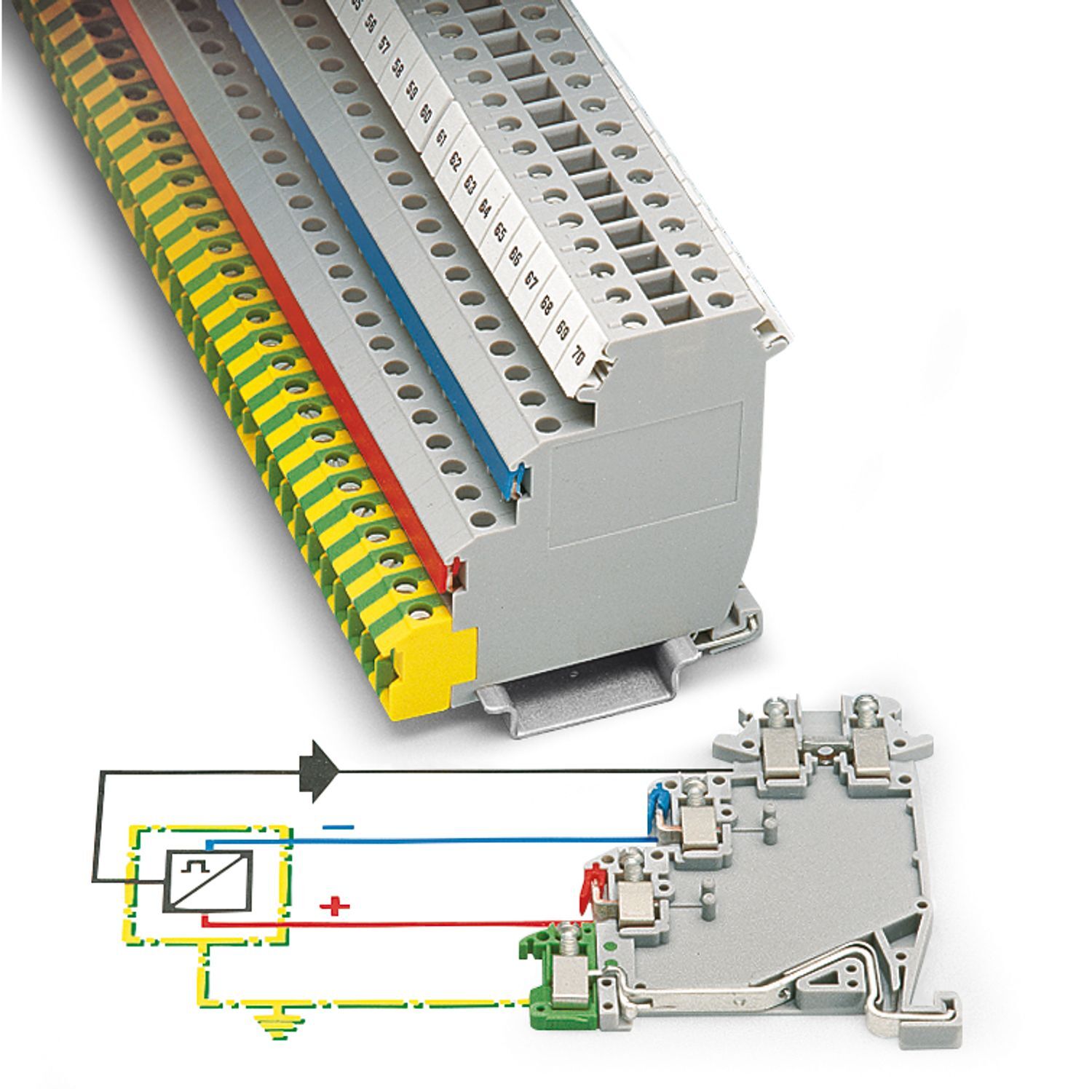

Данная клемма состоит из 2 проходных ярусов и 2 ярусов с выводами для магистральной шины|Данные клеммы предназначены для подключения программируемых или автоматически диагностируемых датчиков, состояние которых можно дополнительно контролировать через проводники, подключенные ко второму проходному ярусу
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
27,155 g
Вес/шт. (без упаковки)
27,15 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-podklucenia-elektrodvigatela-viok-15-3d-pe-2718206
Тип изделия
Клеммы электродвигателя
Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
4 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
26 A (при сечении проводника 2,5 мм²),
25 A (ΔT 45 K)
Номинальное напряжение
400 В (При использовании гребенчатых мостиков EB номинальное напряжение снижается до 250 В.)
Ширина
6,2 мм
Высота
82,5 мм
Глубина на NS 35/7,5
70 мм
Глубина на NS 35/15
77,5 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
2718206
Ценовая группа
BE1218
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MjcxODIwNg/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjcxODIwNg/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-40 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,2 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-50 °C ... 105 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205053 SZS 0,6X3,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,5 Нм ... 0,6 Нм
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 14
Возможности подключения, гибкие проводники
0,2 мм² ... 2,5 мм²
Стойкость к кратковременным токам 4 мм²
0,48 кA

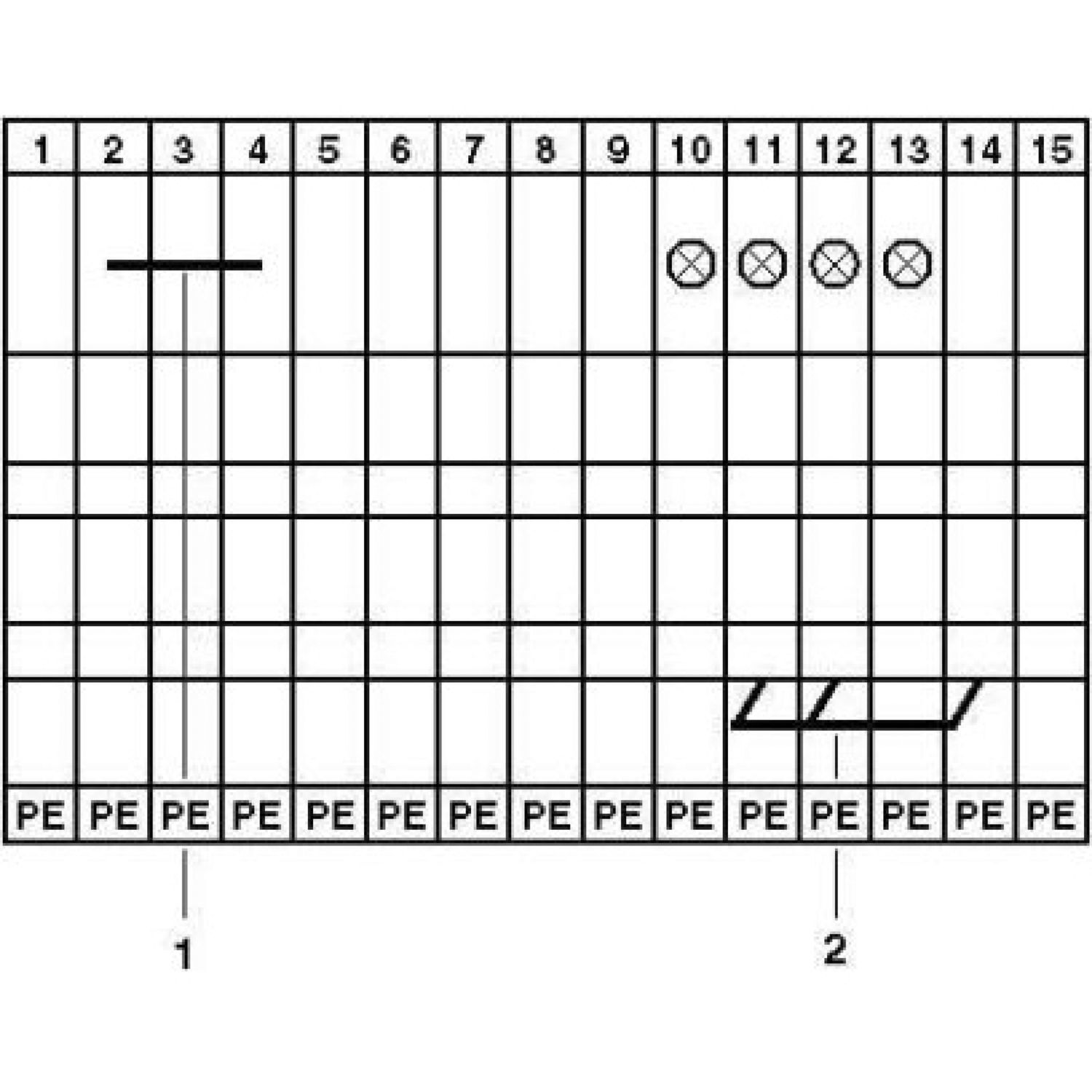

Список перемычек
Гребенчатая перемычка / EB 2- DIK GY / 2715898
Данные перемычки
16 A / 2,5 мм² ΔT 45 К
Повышение температуры Ex
37 К (20 A / 2,5 мм²)
Расчетное напряжение изоляции
160 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
176 В
Расчетный ток
20 A (ΔT 45 K)
Контактное сопротивление
0,8 мΩ,
0,5 мΩ,
0,6 мΩ
2 жестких провода одинакового сечения AWG
24 ... 17
2 гибких провода одинакового сечения AWG
24 ... 17
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 1-ый ярус
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
2- , 3- и 4-ый ярус
2- , 3- и 4-ый ярус
при шунтировании с гребенчатой перемычкой
176 В
Ярус-взрывобезопасность 3-ий ярус
Ярус-взрывобезопасность 3-ий ярус
