Описание

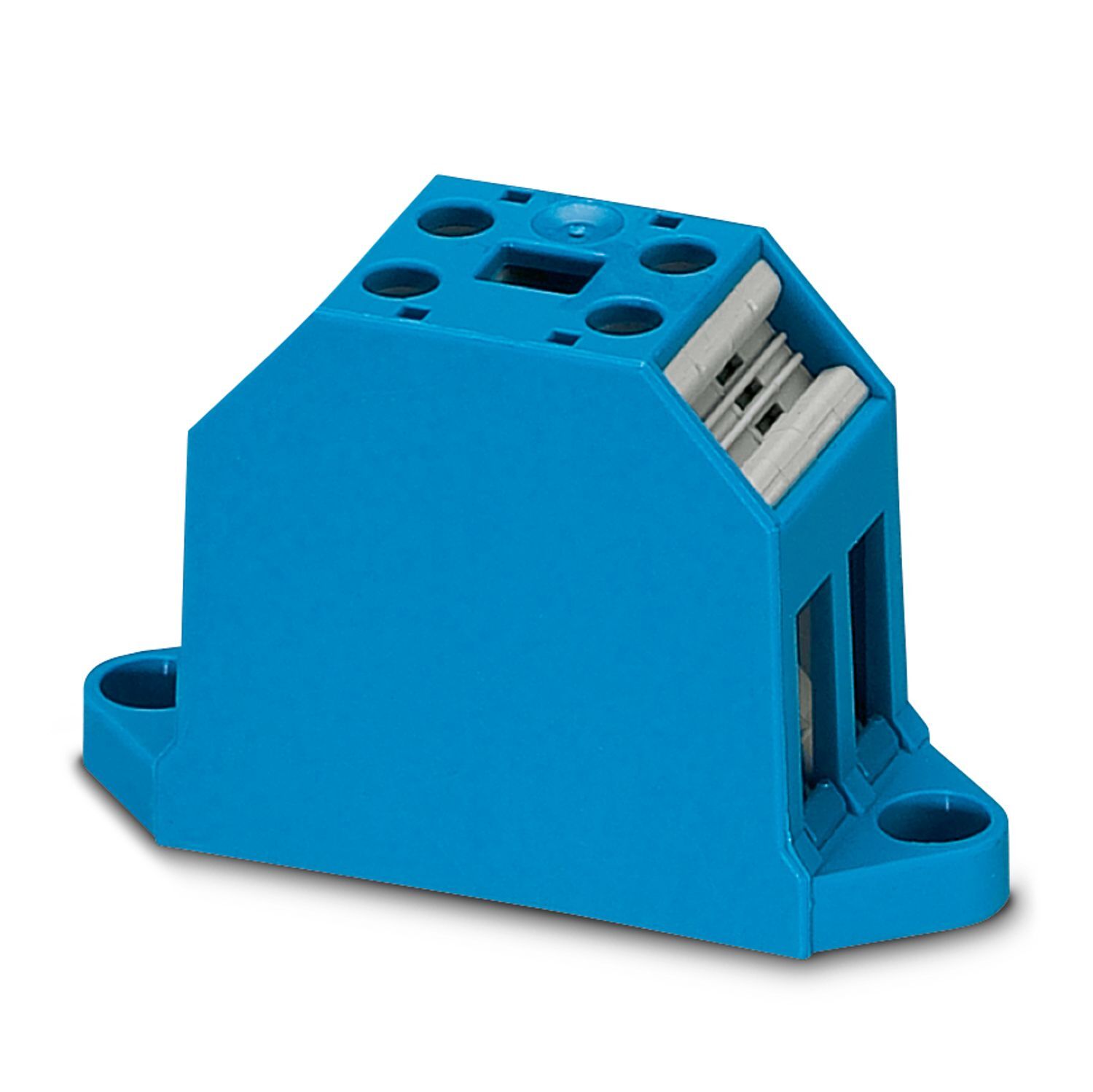

Клемма, номинальное напряжение: 1000 В, номинальный ток: 57 A, количество точек подсоединения: 4, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: непосредственное резьбовое, цвет: синий Товар снят с производства
Характеристики
Штрих-код
4046356182423
Габариты (ДxШxВ, см):
71.3x40x24.8
Номер артикула
2701574
статус на складе в Германии
Товар снят с производства
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
Глубина
40 мм
Упаковочная единица
15,
15 Количество
Минимальное количество, предусмотренное условиями заказа
1,
1 Количество
Вес/шт. (с упаковкой)
67,32 g
Вес/шт. (без упаковки)
67,32 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-06T03:56:29,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-ge-10-2-ba-bu-2701574,
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-ge-102-ba-bu-2701574
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,5 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²
2 жестких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 6 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина
71,3 мм
Высота
24,8 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Ценовая группа
BE1265
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MjcwMTU3NA/downloads/8022210?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjcwMTU3NA/downloads/8026372?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/otvertka-szs-10x40-vde-1205066
count
0
Подключение согласно стандарту
МЭК 60947-7-1
Полюсов
1
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Диаметр отверстий
4,2 мм
Производитель
Phoenix Contact
Ключ изделия
BE1265
Товар поставляется стандартно
нет
Поддерживается на складе в Германии
Нет
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1205066,
ссылкаPxCkz1205066
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1419905,https://www.phoenixcontact.com/kz/products/0829604,https://www.phoenixcontact.com/kz/products/1720945,https://www.phoenixcontact.com/kz/products/1021495,https://www.phoenixcontact.com/kz/products/2906769,https://www.phoenixcontact.com/kz/products/1828456,https://www.phoenixcontact.com/kz/products/0801588,https://www.phoenixcontact.com/kz/products/1605595,https://www.phoenixcontact.com/kz/products/1396612,
ссылкаPxCkz1419905,ссылкаPxCkz0829604,ссылкаPxCkz1720945,ссылкаPxCkz1021495,ссылкаPxCkz2906769,ссылкаPxCkz1828456,ссылкаPxCkz0801588,ссылкаPxCkz1605595,ссылкаPxCkz1396612
ECLASS-13.0
27141106
UNSPSC 21.0
39121400
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27141106 ETIM ETIM 9.0 EC001284 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=2701574
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
ETIM 9.0
EC001284
