Описание

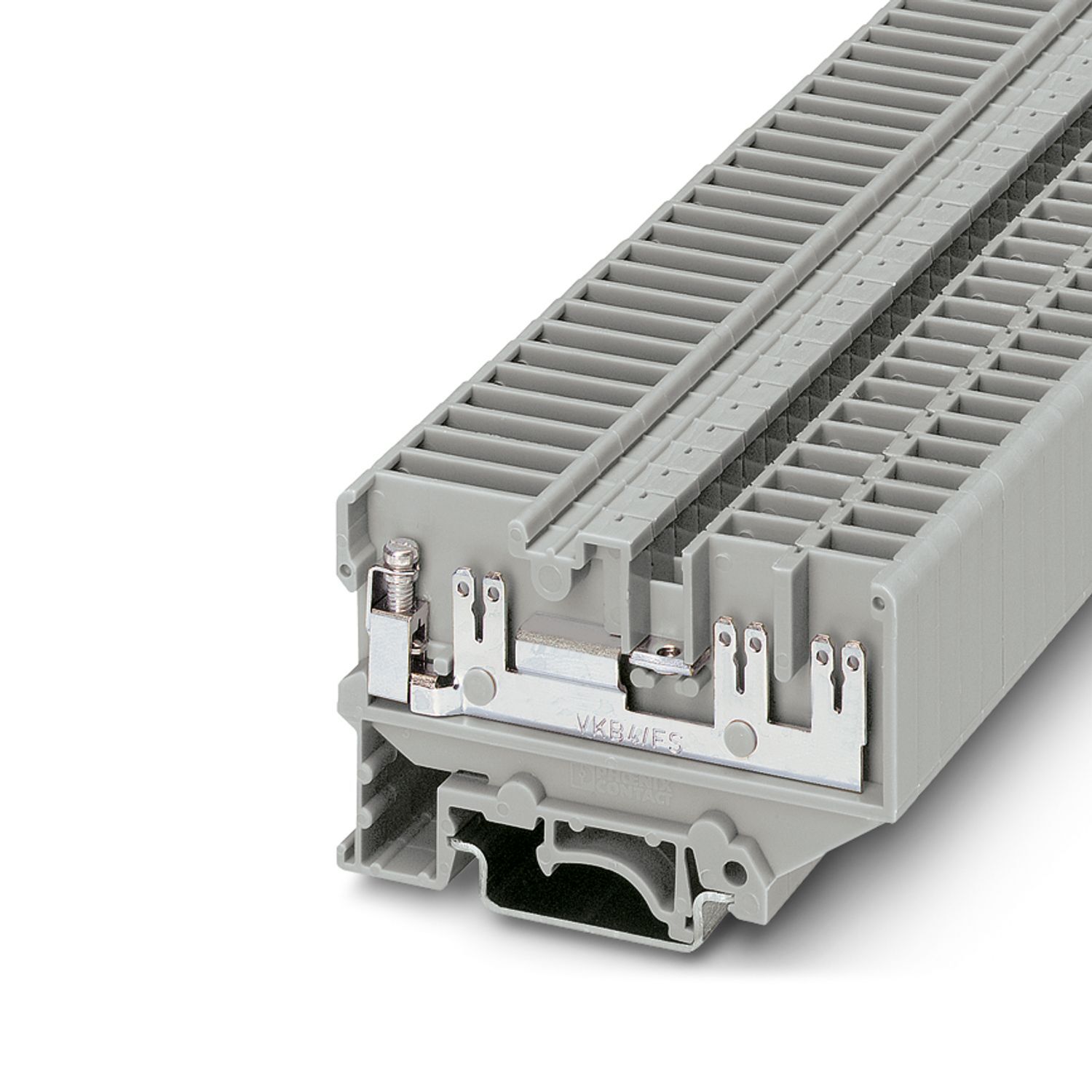

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 29 A, 1. ярус, подключение слева, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 4 мм2, тип подключения: Подкл. плоского штекера, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4017918052560
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
advatnages

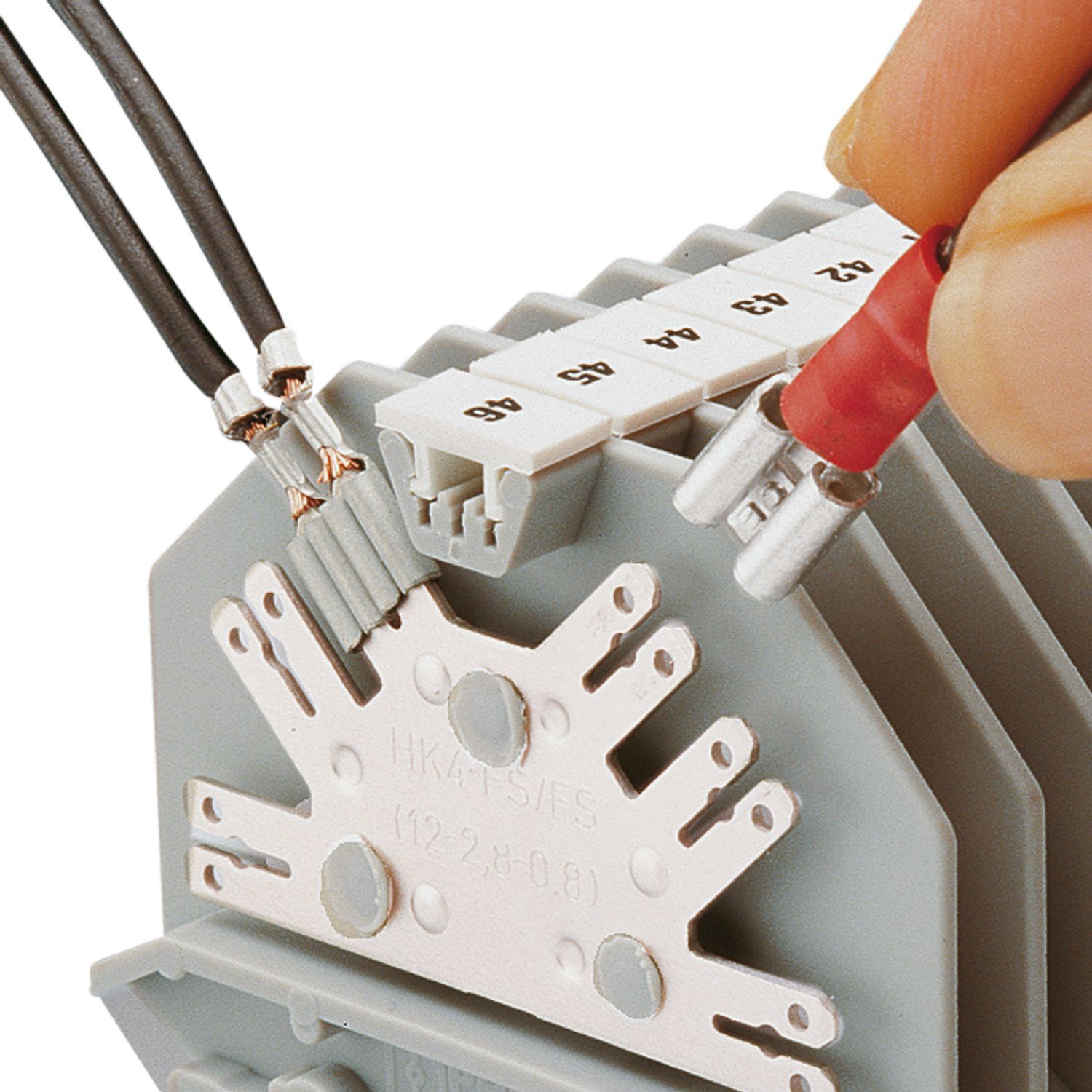

Шлицованные штекеры позволяют подсоединять вместо одного наконечника под плоский вывод 6,3 мм один полностью изолированный или два неизолированных наконечника 2,8 мм|Стенка корпуса только немного выступает над металлической частью, поскольку для подсоединения применяются полностью изолированные наконечники|Во многих случаях фронтальное расположение плоских выводов обеспечивает наиболее оптимальное подсоединение, особенно в условиях ограниченного монтажного пространства и при расположении рядом с клеммной группой кабельного канала
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
12,778 g
Вес/шт. (без упаковки)
12,778 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uvkb-4-fs6-28-08-1954016
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
4
1. ярус, подключение слева
1. ярус, подключение слева
Тип подключения
Винтовые зажимы,
Подкл. плоского штекера
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
4 мм²
Сечение с гибкой гребенчатой перемычкой
4 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Номинальный ток
29 A
Максимальный ток нагрузки
29 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В (Значение напряжения для плоских штекеров согл. EN 61210 зависит от размера, материала и типа изоляции втулки штекера, а также от сечения кабеля)
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
68 мм
Глубина на NS 32
49 мм
Глубина на NS 35/7,5
44 мм
Глубина на NS 35/15
51,5 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1954016
Ценовая группа
BE511X
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MTk1NDAxNg/downloads/7968371?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTk1NDAxNg/downloads/8003776?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UVKB
