Описание

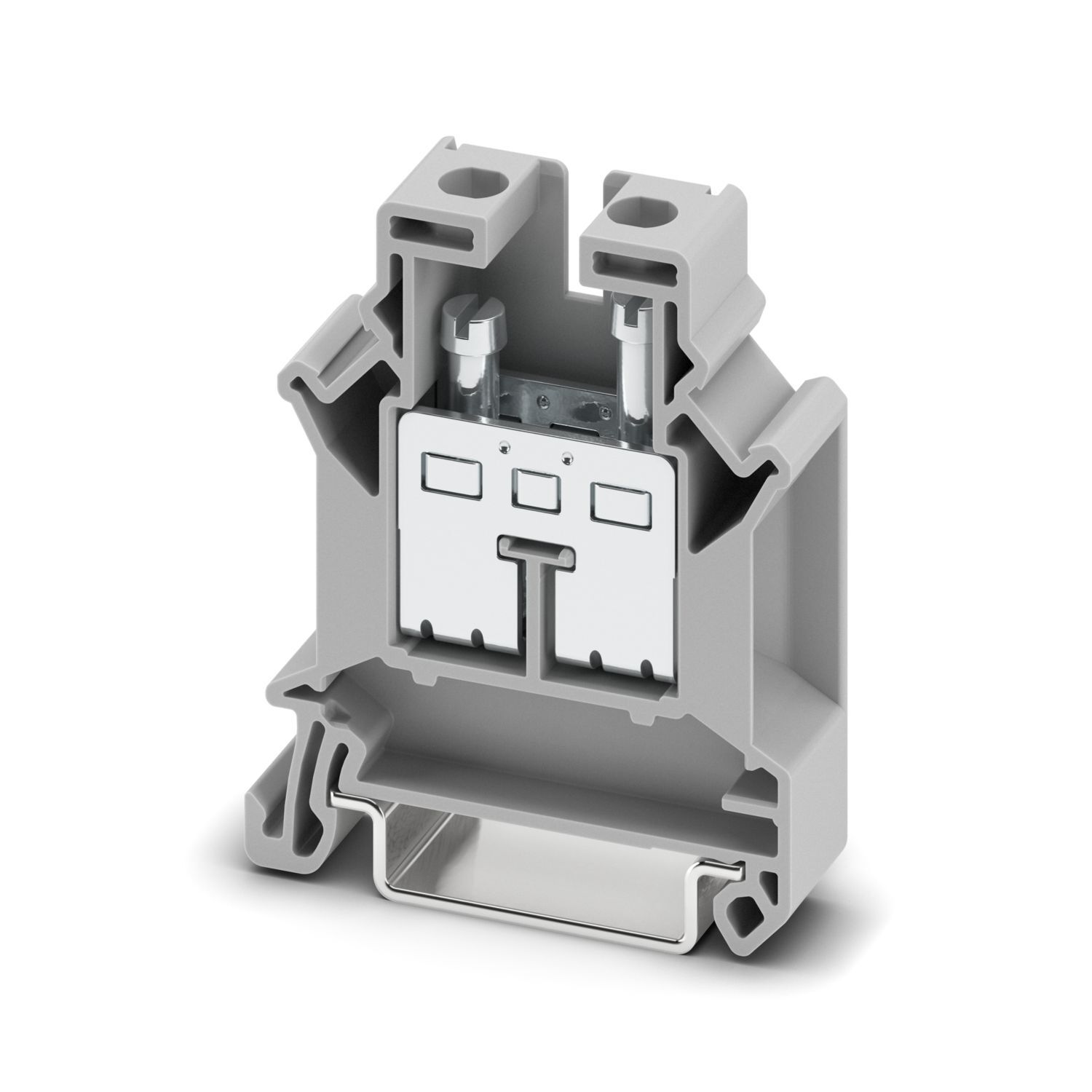

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 16 мм2, cечение: 2,5 мм2 - 25 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4067923313507
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
53,5 мм
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (без упаковки)
22,22 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-us-16-1748849
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
11 мм
Калиберная пробка
B7
Сечение жесткого провода
2,5 мм² ... 25 мм²
Сечение проводника AWG
12 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
4 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
10 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 16 мм²
Сечение с жесткой гребенчатой перемычкой
16 мм²
Сечение с гибкой гребенчатой перемычкой
16 мм²
2 жестких провода одинакового сечения
1,5 мм² ... 6 мм²
2 гибких провода одинакового сечения
1,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 10 мм²
Номинальный ток
76 A
Максимальный ток нагрузки
101 A (для кабеля сечением 25 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина
12,1 мм
Высота
45,3 мм
Глубина на NS 35/7,5
53 мм
Глубина на NS 35/15
61,6 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1748849
Ценовая группа
BE1211
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTc0ODg0OQ/downloads/9919021?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTc0ODg0OQ/downloads/9919060?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
US
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
