Описание

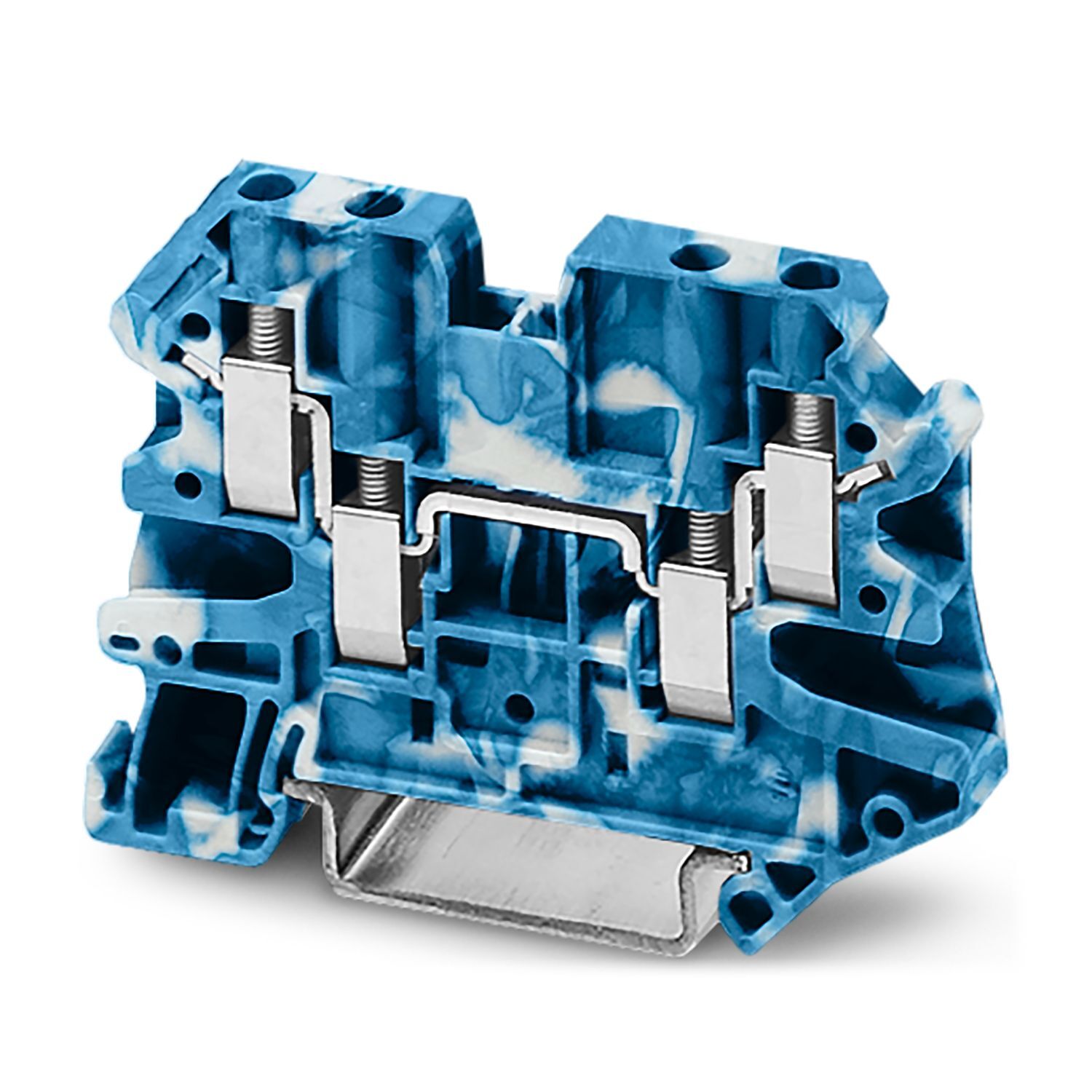

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 32 A, количество точек подсоединения: 4, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий/белый
Характеристики
Штрих-код
4067923253087
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
Глубина
46,9 мм
advatnages
Данные модели могут использоваться в качестве компактных разветвителей потенциалов|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
17,539 g
Вес/шт. (без упаковки)
17,6 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-4-quattro-buwh-1691415
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
4
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Сечение жесткого провода
0,14 мм² ... 6 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки
37 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки),
33 A
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
65,4 мм
Глубина на NS 35/7,5
47,5 мм
Глубина на NS 35/15
55 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1691415
Ценовая группа
BE1113
Номер таможенного тарифа
85369010
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTY5MTQxNQ/downloads/8404864?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTY5MTQxNQ/downloads/8405228?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
Позаказное производство (возврат невозможен)
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3047170 D-UT 2,5/4-QUATTRO
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG
26 ... 12,
26 ... 10
Возможности подключения, гибкие проводники
0,14 мм² ... 4 мм²
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
27 A (4 мм²)
Повышение температуры Ex
40 К (31,9 A / 4 мм²)
при перемыкании перемычкой
352 В
Расчетное напряжение изоляции
320 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
352 В
Расчетный ток
29 A
Контактное сопротивление
0,56 мΩ
2 жестких провода одинакового сечения AWG
26 ... 16
2 гибких провода одинакового сечения AWG
26 ... 16
Область применения
Железнодорожная индустрия
- для соединения несмежных клемм
352 В
- для соединения несмежных клемм через PE-клемму
275 В
- перемычки требуемой длины с крышкой
220 В
- перемычки требуемой длины с разделительной пластиной
275 В
