Описание

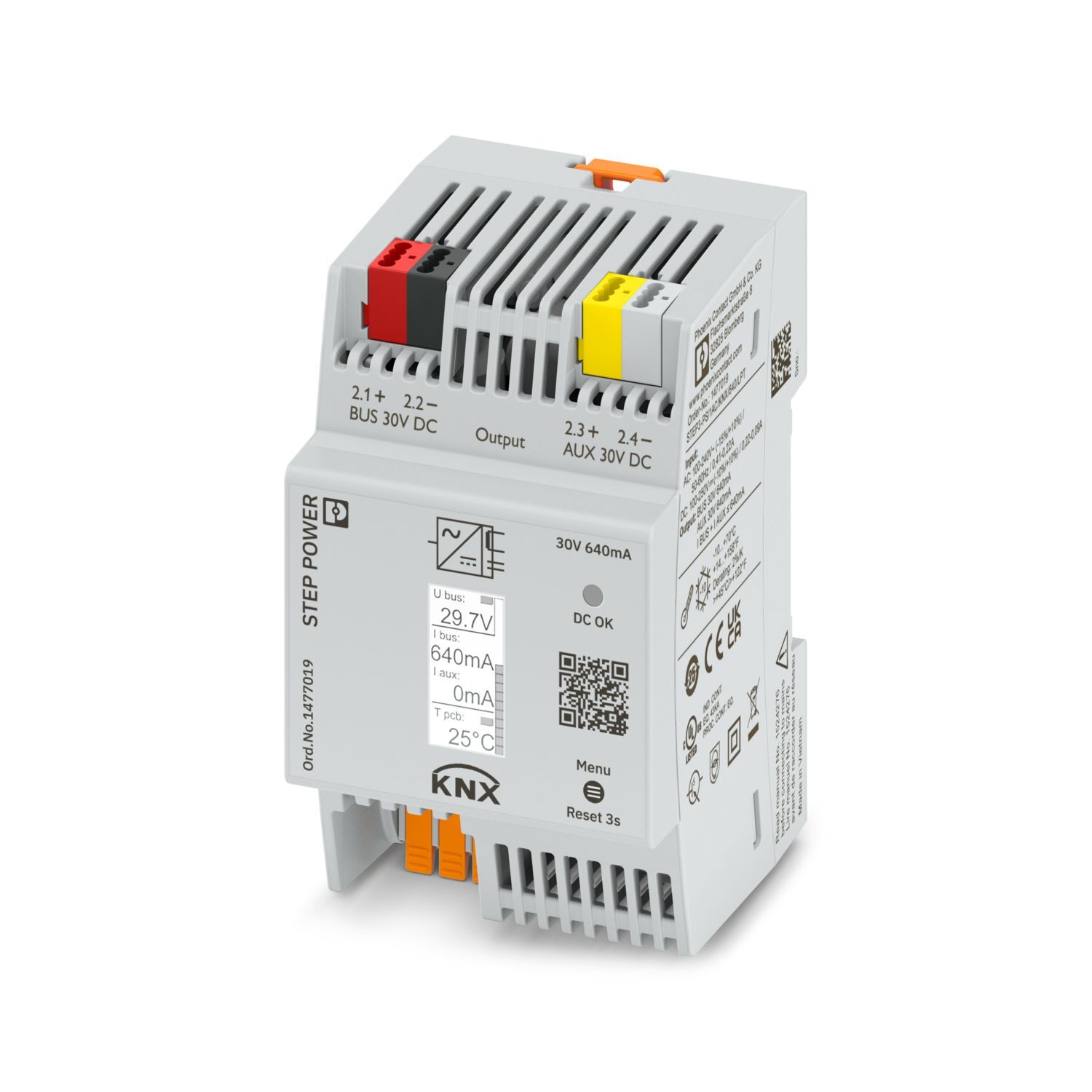

Источник питания шины с регулированием в первичной цепи, STEP POWER, Рычажный зажим push-in, На монтажной рейке и прямой монтаж, вход: 1-фазный, выход: 30 В DC / 640 мА
Характеристики
статус на складе в Германии
На складе
Товар доставляется
да
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
250 g
Вес/шт. (без упаковки)
207 g
Цвет
зеленый,
красный, желтый, зеленый (многоцветный светодиод),
красный, желтый, зеленый,
красный, зеленый
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
Нет
Дата обновления
2025-11-21T09:47:52.77
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocnik-pitania-siny-step3-ps-1ac-knx-640-lpt-1477019
Тип изделия
Источник питания шины
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Номинальное напряжение
30 В DC
Класс воспламеняемости согласно UL 94
V0 (Корпус, клемма, защелка для рейки)
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-10 °C ... 70 °C (Derating 45 °C: 2 %/K)
Температура окружающей среды (хранение/транспорт)
-30 °C ... 80 °C
Тип монтажа
На монтажной рейке и прямой монтаж
Номер артикула
1477019
Номер таможенного тарифа
85044095
Страна происхождения
VN
Серия изделий
STEP POWER
Маркировка
UL/C-UL Listed UL 61010-1,
UL/C-UL Listed UL 61010-2-201
Выход
асимметричный 2 кВ (Уровень контроля 3),
асимметричный 1 кВ (Уровень контроля 2)
Частота
50 Гц
Дополнительный текст
Класс 3
Стандарты / нормативные документы
EN 55016,
EN 61000-3-2,
EN 61000-3-3,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11
Диапазон входных напряжений
100 В AC ... 240 В AC -15 % ... +10 %,
100 В DC ... 250 В DC -10 % ... +10 %
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС

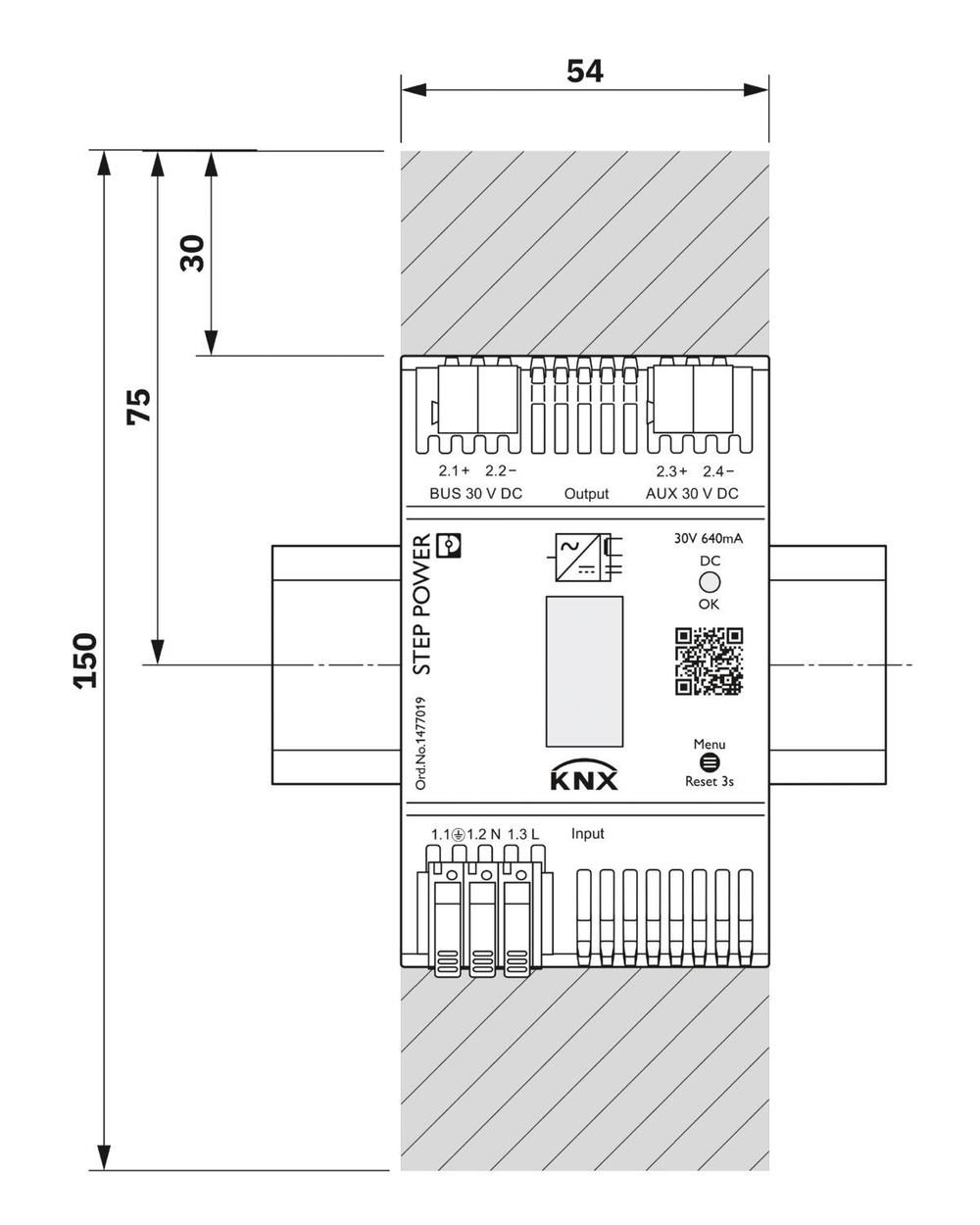

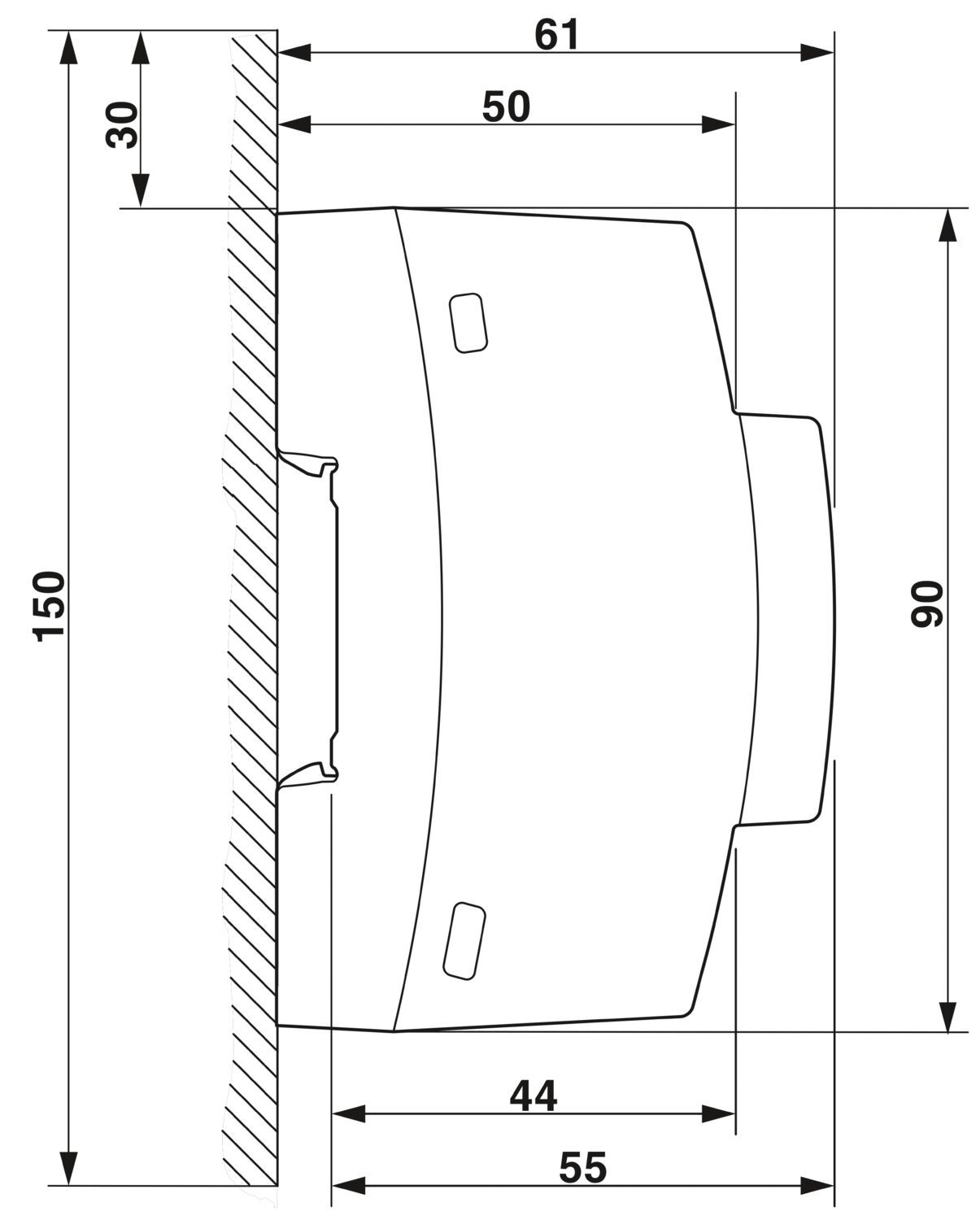

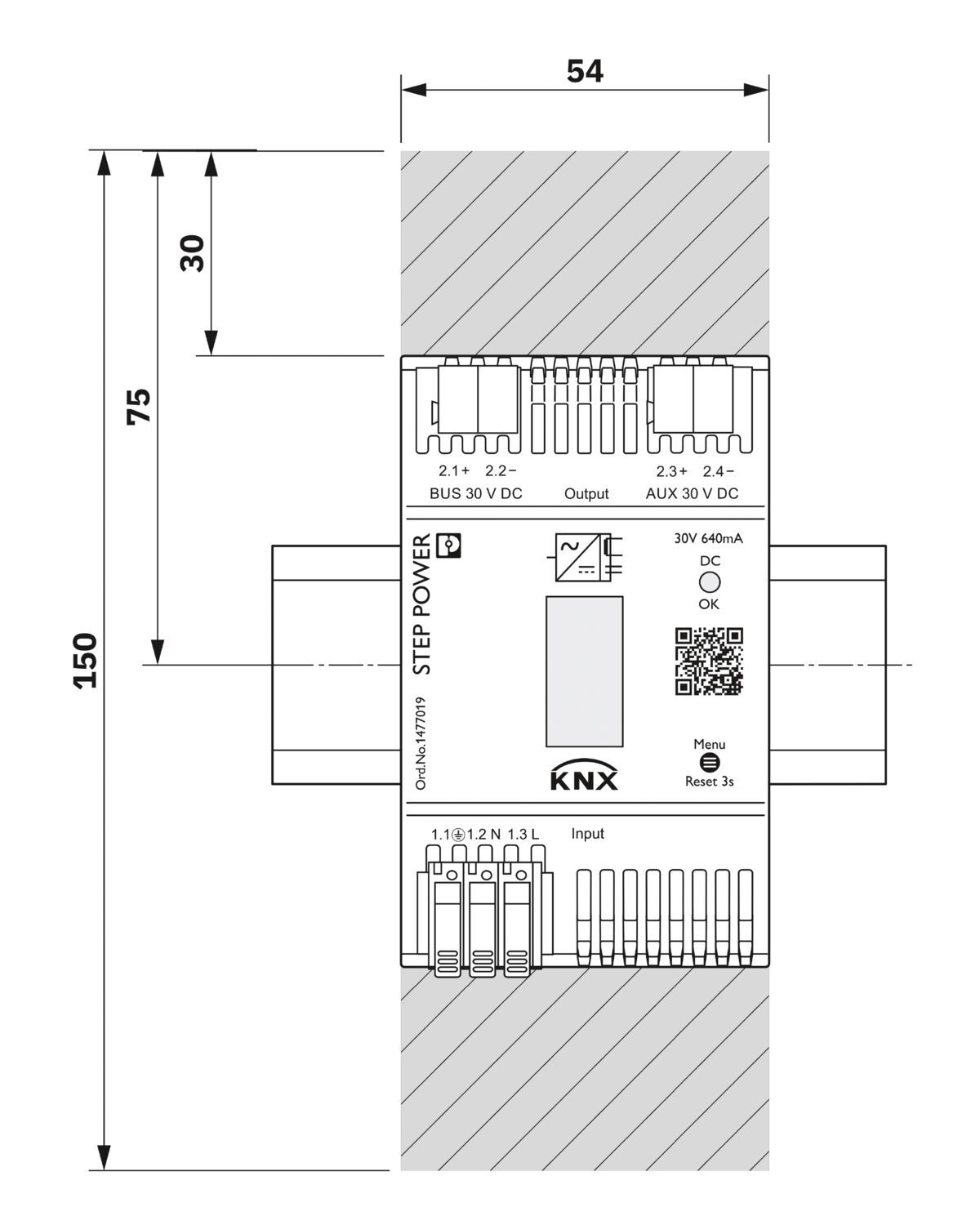

Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Потребляемый ток
0,41 A (100 В AC),
0,22 A (100 В DC)
Степень защиты
IP20,
I
Время включения
тип. 2 c
Падение напряжения
Падение напряжения
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1574300, ссылка на артикул1574299, ссылка на артикул1371432, ссылка на артикул1371432
accessory_for
ссылка на артикул1371432
Режим AC
Режим AC
Структура сети
TN, TT, IT (PE)
Стандартное сетевое напряжение
120 В AC
Тип напряжения питания
Перем. ток,
Пост. ток
Импульс пускового тока
тип. 35 A (25 °C)
Интеграл импульса тока при включении (I2t)
тип. 1,3 A^2c
Диапазон частот (fN)
50 Гц ... 60 Гц ±10 %
Время автономной работы
тип. 100 мс (100 В AC)
Предохранитель приборного входа
4 A внутренний (защита модуля), Инертного типа
Выбор подходящего предохранителя для защиты на входе
6 A ... 20 A (Характеристика B, C, D, K)
Ток утечки на PE
3,5 мА
Режим DC
Режим DC
КПД
86 % (120 В AC)
Номинальный ток на выходе (IN)
640 мА ()
Защищен от короткого замыкания
да

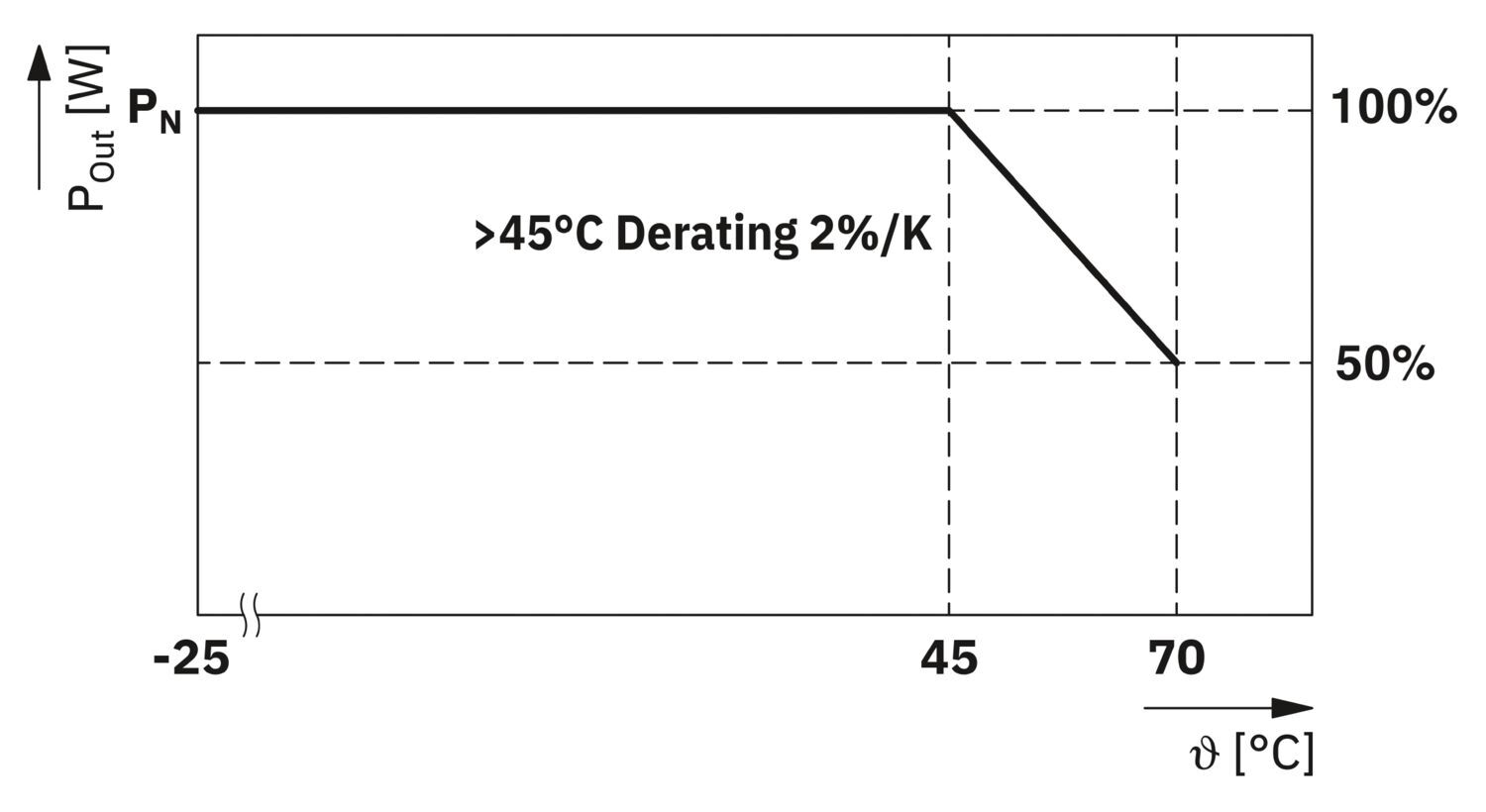

Oграничение рабочих характеристик
45 °C ... 70 °C (2 % / К)
Коэффициент амплитуды
тип. 3,4
Выходная мощность (PN)
19,2 Вт
Возможность параллельного подключения
да, 2,
да, для резервирования и повышения мощности
Возможность последовательного подключения
нет
Устойчивость к обратной связи
35 В DC
Защита от перенапряжения на выходе (OVP)
35 В DC
Остаточная пульсация
тип. 100 мB(ДА)
Рассогласование
0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
Время нарастания
тип. 100 мс (UOut = 10 % ... 90 %),
тип. 100 мс
Рассеиваемая мощность холостого хода мин.
0,5 Вт (120 В AC)
Рассеиваемая мощность, без нагрузки, макс.
0,5 Вт (230 В AC)
Рассеиваемая мощность при номинальной нагрузке, мин.
3 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
3 Вт (230 В AC)
Интегрированное устройство защиты
нет
Вход
асимметричный 2 кВ (Уровень контроля 3),
симметрично 1 кВ (Уровень контроля 3)
Светодиодная сигнализация
Светодиодная сигнализация
Виды подачи сигнала
Светодиод DC OK AUX,
Дисплей DC OK BUS,
Гистограмма на дисплее,
Светодиод температуры на дисплее
Количество фаз
1
Напряжения изоляции на входе / выходе
4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
1718000 ч (25 °C)
Защитное покрытие
нет
Материал корпуса
Пластик,
PC
Материал защелки
Polyamid
Температура окружающей среды (протестировано по типу запуска)
-25 °C
Рабочая высота
≤ 5000 м (2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (без выпадения конденсата)
Удары (при эксплуатации)
18 мс, 30г, в каждом направлении (IEC 60068-2-27)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (IEC 60068-2-6)
EN 62477-1
III (≤ 2000 м)
Обозначение стандарта
Электробезопасность,
Защитное сверхнизкое напряжение,
Безопасное разделение,
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов,
Общие требования к технологиям электрических систем для домов и зданий (ESHG) и систем автоматизации зданий (GA)
Стандарты/нормативные документы
IEC 61010-1 (SELV),
МЭК 61558-2-16,
МЭК 61010-1,
EN 55016,
МЭК 63044-3,
МЭК 14543-3
Электробезопасность
Электробезопасность
Защитное сверхнизкое напряжение
Защитное сверхнизкое напряжение
Безопасное разделение
Безопасное разделение
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
UL
UL
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Помехоустойчивость
EN 61000-6-2:2005
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Токи высшей гармоники
Токи высшей гармоники
Фликер
Фликер
Диапазон частот
0 кГц ... 2 кГц,
80 МГц ... 1 ГГц,
1 ГГц ... 6 ГГц,
0,15 МГц ... 80 МГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 3)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3),
230 В AC
Провал напряжения
70 %,
40 %,
0 %
Количество циклов
25 циклов,
10 циклов,
1 цикл
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMPH13
Функция
визуальная индикация рабочего состояния
Светодиод не горит
24 B DC (выкл)
Светодиод вкл. (зеленый), DC OK
24 B DC (горит),
28 B DC UOUT 31 B DC (СИД горит зеленым цветом)
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Температура
40 °C
Время
87600 ч
EN 61010-2-201
II (≤ 5000 m)
IEC 60664-1
III (≤ 2000 м)
IEC 63044-3
III (≤ 2000 m)
Все характеристики
