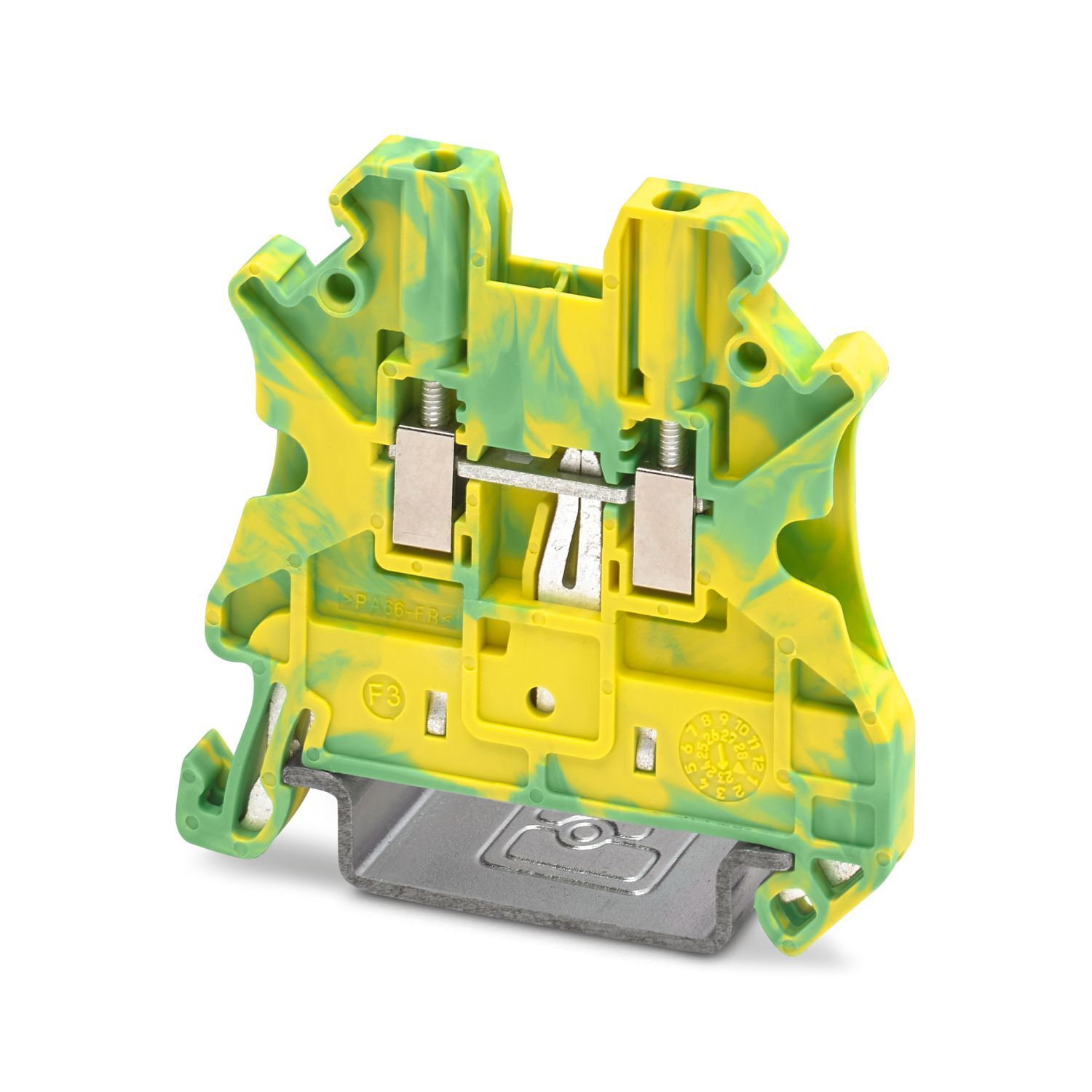

1452318 - UT 1,5-PE - Заземляющая клемма

Name: 1452318 - UT 1,5-PE - Заземляющая клемма
SKU: 1452318 - UT 1,5-PE
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

46,9 мм

advatnages:

Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

9,702 g

Вес/шт. (без упаковки):

9,7 g

Цвет:

желто-зеленый

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/zazemlausaa-klemma-ut-15-pe-1452318

Тип изделия:

Заземляющая клемма

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,22 ... 0,25 Нм

Длина снятия изоляции:

7 мм ... 8 мм

Калиберная пробка:

Сечение жесткого провода:

0,14 мм² ... 1,5 мм²

Сечение проводника AWG:

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 1 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 0,75 мм²

2 жестких провода одинакового сечения:

0,14 мм² ... 0,75 мм²

2 гибких провода одинакового сечения:

0,14 мм² ... 0,75 мм²

Ширина:

4,15 мм

Высота:

48 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

1452318

Ценовая группа:

BE1111

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MTQ1MjMxOA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTQ1MjMxOA/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Результат:

Испытание пройдено

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3047028 D-UT 2,5/10

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

0,22 Нм ... 0,25 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,14 мм² ... 1,5 мм²

Сечение подключаемого провода AWG:

26 ... 16

Возможности подключения, гибкие проводники:

0,14 мм² ... 1,5 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Повышение температуры Ex:

40 К

2 жестких провода одинакового сечения AWG:

26 ... 18

2 гибких провода одинакового сечения AWG:

26 ... 18

Область применения:

Железнодорожная индустрия

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.

Характеристики

Штрих-код

4063151841706

Номинальное сечение

1,5 мм²

Количество рядов

Количество точек подключения

Товар доставляется

да

Глубина

46,9 мм

advatnages

Опробовано для железнодорожного транспорта

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

9,702 g

Вес/шт. (без упаковки)

9,7 g

Цвет

желто-зеленый

Склад-1

Склад-2

Валюта

RUR

Самовывоз

нет

Поддерживается на складе

нет

Дата обновления

2025-10-15T13:20:12.793

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/zazemlausaa-klemma-ut-15-pe-1452318

Тип изделия

Заземляющая клемма

Изоляционные характеристики

Категория перенапряжения

III

Степень загрязнения

Расчетное импульсное напряжение

8 кВ

Макс. мощность потерь при номинальных условиях

0,56 Вт

Количество точек подключения на ярус

Тип подключения

Винтовые зажимы

Резьба винтов

Момент затяжки

0,22 ... 0,25 Нм

Длина снятия изоляции

7 мм ... 8 мм

Калиберная пробка

Сечение жесткого провода

0,14 мм² ... 1,5 мм²

Сечение проводника AWG

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода

0,14 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)

0,14 мм² ... 1 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)

0,14 мм² ... 0,75 мм²

2 жестких провода одинакового сечения

0,14 мм² ... 0,75 мм²

2 гибких провода одинакового сечения

0,14 мм² ... 0,75 мм²

Ширина

4,15 мм

Высота

48 мм

Класс воспламеняемости согласно UL 94

Группа изоляционного материала

Изоляционный материал

Механические данные

Открытая боковая стенка

Да

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

Температура окружающей среды (хранение/транспорт)

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже)

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка)

30 % ... 70 %

Тип монтажа

NS 35/7,5

Номер артикула

1452318

Ценовая группа

BE1111

Номер таможенного тарифа

85369010

Страна происхождения

downloads

count

Серия изделий

Статическое использование изоляционного материала на холоде

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B)

130 °C

Результат

Испытание пройдено

Допустимая отн. влажность воздуха (при эксплуатации)

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162)

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C)

имеется

Расчетные данные (ATEX/IECEx)

Маркировка

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях

3047028 D-UT 2,5/10

Выход

(постоянно)

Параметры подключения Ex Общие информация

Диапазон моментов вращения

0,22 Нм ... 0,25 Нм

Номинальное сечение AWG

Возможности подключения, жесткие проводники

0,14 мм² ... 1,5 мм²

Сечение подключаемого провода AWG

26 ... 16

Возможности подключения, гибкие проводники

0,14 мм² ... 1,5 мм²

Вибрации/ широкополосные шумы

Спецификации по испытанию

DIN EN 50155 (VDE 0115-200):2022-06

Ассортимент

Испытания на долговечность, категория 2, на поворотной тележке

Частота

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень

6,12 (м/с²)²/Гц

Ускорение

3,12г, 30г

Продолжительность испытания на 1 ось

5 ч

Направление испытания

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность

Форма удара

Полусинусоида

Продолжительность удара

18 мс

Количество ударов в 1 направлении

Повышение температуры Ex

40 К

2 жестких провода одинакового сечения AWG

26 ... 18

2 гибких провода одинакового сечения AWG

26 ... 18

Область применения

Железнодорожная индустрия
