Описание

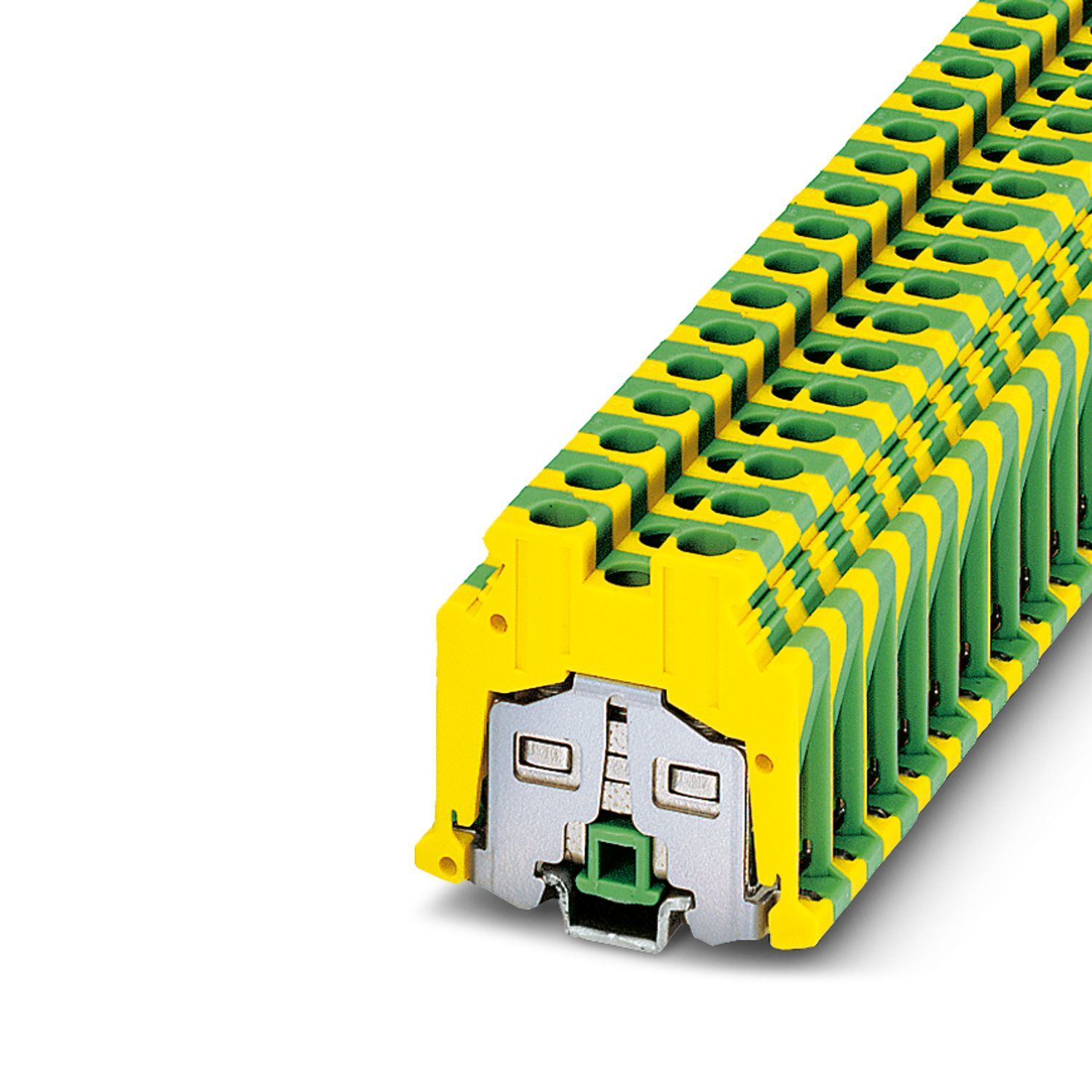

Заземляющая клемма, При монтаже проходных клемм в ряд при напряжении изоляции > 250 В необходимо установить разделительную перегородку, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, 1. ярус, cечение: 0,5 мм2 - 10 мм2, тип крепления: Основание из полиэтилена с крепежным винтом, M4, тип монтажа: NS 15, цвет: желто-зел. Товар снят с производства Предлагаемая замена 3248040
Характеристики
Штрих-код
4017918021085
Номер артикула
1410505
статус на складе в Германии
Товар снят с производства
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Общая информация
Общая информация,
При монтаже проходных клемм в ряд при напряжении изоляции > 250 В необходимо установить разделительную перегородку
Преимущества_
Если заземляющая миниклемма устанавлена в конце клеммной группы, то в качестве фиксирующего элемента следует установить концевой стопор, например, E/MK|Желто-зеленый корпус однозначно говорит о том, что клемма выполняет функцию заземления|Данные миниатюрные заземляющие клеммы разработаны специально для установки на несущую рейку NS 15 толщиной 15 мм в соответствии с требованиями EN 60715|Электрическое соединение миниатюрных заземляющих клемм с несущей рейкой обеспечивается их опорными элементами, что позволяет использовать рейку в качестве магистральной шины РЕ
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
17,24 g
Вес/шт. (без упаковки)
17,24 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443,
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-mslkg-6-1410505,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-mslkg-6-1410505
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
10 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²
Ширина
8,2 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Ценовая группа
BE1261
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MTQxMDUwNQ/downloads/7960163?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTQxMDUwNQ/downloads/8000625?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-2
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Крепление скобами
1,5 Нм ... 1,8 Нм (Основание из полиэтилена с крепежным винтом, M4)
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 105 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205066 SZS 1,0X4,0 VDE
Диапазон моментов вращения основания РЕ
1,5 Нм ... 1,8 Нм
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
1,5 Нм ... 1,8 Нм
Номинальное сечение AWG
10
Возможности подключения, жесткие проводники
0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG
20 ... 8,
20 ... 10
Возможности подключения, гибкие проводники
0,5 мм² ... 6 мм²
Производитель
Phoenix Contact
Ключ изделия
BE1261
Товар поставляется стандартно
нет
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Нет
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1007235, https://www.phoenixcontact.com/kz/products/1413227, https://www.phoenixcontact.com/kz/products/1205066, https://www.phoenixcontact.com/kz/products/1401695, https://www.phoenixcontact.com/kz/products/1401682, https://www.phoenixcontact.com/kz/products/1401763, https://www.phoenixcontact.com/kz/products/1204096, https://www.phoenixcontact.com/kz/products/1052002, https://www.phoenixcontact.com/kz/products/0825011, https://www.phoenixcontact.com/kz/products/0818072, https://www.phoenixcontact.com/kz/products/0824597, https://www.phoenixcontact.com/kz/products/0828740, https://www.phoenixcontact.com/kz/products/0829616, https://www.phoenixcontact.com/kz/products/1052015, https://www.phoenixcontact.com/kz/products/1052028, https://www.phoenixcontact.com/kz/products/1052413, https://www.phoenixcontact.com/kz/products/3022263,
ссылкаPxCkz1007235, ссылкаPxCkz1413227, ссылкаPxCkz1205066, ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz1052002, ссылкаPxCkz0825011, ссылкаPxCkz0818072, ссылкаPxCkz0824597, ссылкаPxCkz0828740, ссылкаPxCkz0829616, ссылкаPxCkz1052015, ссылкаPxCkz1052028, ссылкаPxCkz1052413, ссылкаPxCkz3022263
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3003046,https://www.phoenixcontact.com/kz/products/2203884,https://www.phoenixcontact.com/kz/products/3248040,https://www.phoenixcontact.com/kz/products/1711822,https://www.phoenixcontact.com/kz/products/1840201,https://www.phoenixcontact.com/kz/products/2700357,https://www.phoenixcontact.com/kz/products/1840214,https://www.phoenixcontact.com/kz/products/3032282,
ссылкаPxCkz3003046,ссылкаPxCkz2203884,ссылкаPxCkz3248040,ссылкаPxCkz1711822,ссылкаPxCkz1840201,ссылкаPxCkz2700357,ссылкаPxCkz1840214,ссылкаPxCkz3032282
ECLASS-13.0
27250103
UNSPSC 21.0
39121400
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ETIM ETIM 9.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=1410505
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
ETIM 9.0
EC000901
